Wybór analogówki do WM8740

[jar1]

No, to znacznie lepiej ;)

[Kopczas]

To był problem.Bez R8 i R32 nie szumi i gra :)

[jar1]

Wygląda na to, ze oporność dla tych oporników dla układu wg AKMa jest zbyt mała. Nie mozna tak sobie dowolnie przenosić wartości elementów pomiędzy rożnymi aplikacjami ;)

[Kopczas]

Nie mozna tak sobie dowolnie przenosić wartości elementów pomiędzy rożnymi aplikacjami

No tak, ale kiedyś pytałem o ten rezystor, do czego służy itd. bo w układzie AKM go nie ma. Napisałeś, że wyrównuje poziomy jakiś różnic występujących w wyniku niesymetryczności sygnału i że działać będzie w nim lub bez, więc stwierdziłem że zostawię go mimo wszystko ;)



Gra fajnie, zostawię na 2 doby pod prądem, a potem mam nadzieję, że zakład dostarczy mi płytki super teddy rega w wersji mikro wchodzącego w piny regulatorów 317/337.

Póki co trafa Lundahla mają pewną przewagę w postaci gładkości dźwięku, zwłaszcza środek i góra; analog ma super basik i chyba więcej szczegółów słychać.

[jar1]

Potrzeba parę dni grania. A dlaczego korzystasz z wyjśc symetrycznych?

[Kopczas]

Ponieważ podłączam dac bezpośrednio do monitorów studyjnych nie mających wejść pojedynczych.

[jar1]

A nie można tych trafek trafka połaczyć za tym filtrem/buforem ?

[Kopczas]

Zastanawiałem nad tym. Teoretycznie gdyby te trafa LL1517 przed filtr bez wzmocnienia (nie wiem akurat czy w przypadku tych to możliwe) to to rozwiązałoby problem kondensatorów na wejściu. Dokumentacji czegoś takiego nie znalazłem natomiast zastosowanie opampa do wysterowania trafa zostało opisane :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tylko to wymagałoby przerobienia płytki, i nie mam niestety oscyloskopu żeby to wszystko dostroić.



W drugim linku strona wyżej powinna być. Coś się źle skopiowało.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

N

A nie można tych trafek trafka połaczyć za tym filtrem/buforem ?



Nie myśląc za dużo podłączyłem trafa za opem...

Masakra...Pierwszy raz coś takiego u siebie słyszę!

[krz]

Nie otrzymałem jeszcze potwierdzień od wszystkich uczestników "zbiorówki".

Nie dostaliście nadmiarowo pakietu kondów Wima? Niestety jeden z uczestników zgłasza brak kondów :(

[Kopczas]

U mnie było 8, więc tyle ile trzeba.

[nikifor]

mam tą analogówkę,jestem w fazie podłaczania tego ,narazie próbuje uruchomić zasilacz symetryczny znajdujący się na tej płytce,ale działą mi to jakoś dziwnie tylko jedna strona,jak toto się podłącza?

[nikifor]

Witam mam problem z tą analogówką,mianowicie nie za bardzo wiem jak to prawidłowo podłączyć,czodzi mi o zwykłe wejścia nie XLR, gdzie mam powkładać zworki? podłązcyłem to byle jak bezpośrednio pod wyjścia daca



RP+ LP+



RN- LN- czyli 4kable i teraz nie za bardzo wiem jak dalej prawidłowo powpinać to na analogówce narazie coś mi tam gra ale nie wiem czy powpinałem to prawidłowo



Czy moze mi ktoś pomoc?

[jar1]

Tak to wygląda. W czym, konkretnie problem?.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nikifor]

tak mam taka samą chodzi mi dokładnie o to że zakupiłem dac z chin na wm8740 odlutowałem rezystorki z wyjść analogowych i podłaczyłem bezpośrednio przewodami pod kostkę, tylko w kostce wolwsona są 4wyjścia tak jak napisałem i na tej forómowej analogówce tak jak tutaj sa oznaczenia INL- INL+ INR+ INR+ i teraz nie za bardzo wiem czy dobrze wszystko popodpinałem



bo rozumie że mam wszystko poustawiać jak na zdjęciu czyli zworki tak samo, bo nie robie wyjścia XLR tylko zwykłe



e

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Ale jak można coś powiedzieć bez schematu tamtego daca albo zdjęcia przynajmniej ? ;)

Podłaczasz wyjścia z daca odpowiednio do wejść analogówki i masy. Bo, zdaje się o masie zapomniełeś.

Jak to ma być jest w datsheet dla wm8740.

[nikifor]

tak to porobiłem i nie wiem czy dobże



wyjścia z wm8740 sa bezpośrednio podpięte pod analogówkę,nigdzie przez żadne rezystory się nie wpinałem wszystko na sztywno prosto z wma



gra mi to dośc ostro nie wiem czy ma tak być czy coś jest nie tak,może pozamieniałem miejscami przewody niestety schematu tego chinola nie mam



właśnie jak to jest z tą masa,o mi to gra bez masy:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Jeszcze masy daca i analogówki.

W zasadzie powinno się to łączyć przewodami XLR a nie na pająka pojedyńczymi.

[nikifor]

acha czyli muszę gdzieś masy złapać ,ale połaczenia z daca jesli chodzi o NL+ NL- NLR+ NR- to mnie zagmatwało nie wiem czy mam dobże z wm8740 trzymam się tych samych oznaczeń tak?



to dziwne ze gra mi to bez masy



No nic narazie dziękuje za pomoc i zainteresowanie,jutro powpinam to jakoś jak trzeba,razem z masą,narazie eksperymenty potem będzie to wszystko ładnie połaczone dobrymi kabelkami no i obudowa,



Piewszy raz bawie się taką rozbudowaną analogówką wcześniej słuchałem na prostym przetworniku TDA1543 teraz zmieniłem trochę bo ten jest bardziej audiofilski i gra precyzyjniej

[jar1]

acha czyli muszę gdzieś masy złapać ,ale połaczenia z daca jesli chodzi o NL+ NL- NLR+ NR- to mnie zagmatwało nie wiem czy mam dobże z wm8740 trzymam się tych samych oznaczeń tak?



to dziwne ze gra mi to bez masy

Gra, bo teoretycznie masa dla sygnałów symetrycznych potrzebna nie jest. Ale warto utrzymawać stały potencjał dla mas w obu urządzeniach, bo zapewnia to bardziej symetryczną pracę i mniej problemów z dc na wyjściu, szczególnie przy graniu przez RCA na wyjściu.

[nikifor]

Ale jak symetrycznychcesz? Ja nie chce xlr chce rca no ale analogowa w tym chińskim dac tez jest podłączona z 4wijsc WMA niestety tam jest uboga bo na jednym wzmacniaczu operacyjnym i kilku rezystor ach.

Zdecydowanie formowa gra większą przestrzenią muzykalnie i dokladnie tamta troche muli,no i sygnał idzie z konwertera jarka-c też wyraznie lepszy jak obecny tam pcm2704

[jar1]

Ale jak symetrycznychcesz?

Pomiędzy daciem a analogówką. Każdy kanał łaczysz przewodem xlr.

Przykład:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nikifor]

Wszystko się zgadza bo tym masz do tego odpowiednio przystosowaną płytkę dac,niestety ja musze kombinować z wyjściami bezpośrednio z kostki

[jar1]

Przynajmniej skręć przewody ze sobą (plus i minus), i połacz masy.

Połaczenia nie powinny tworzyć pająka ;)

[nikifor]

wszystko pieknie ale nic nie kumam,odnośnie tych LR-lr=/+ lN-=+ kompletnie nie wiem co do czego,





czy morzesz mi rozpisać jak zostało podłączone to u ciebie bo ja nie wiem jak idą rowadzenia w wm8740 podczas mieszania kablami gra mi to zupełnie inaczej przy każdym połączeniu, u ciebie jest to jakoś ładnie lewo prawo a u mnie jest lewy do prawego i prawy do lewego mam inne oznaczenia według noty scalaka i na analogówce inne

[jar1]

W dokumentacji dla Wm8740, która możesz sobie ściągnąc np. tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



jest tak, jesli chodzi o piny:

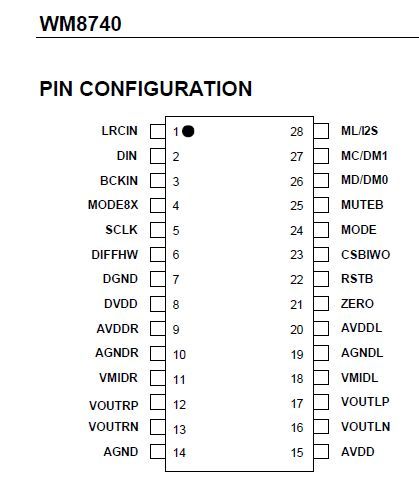

Tak więc piny wyjść sygnałów audio:

17. VOUTLP to lewy pozytyw czyli L+

16. VOUTLN to lewy negatyw czyli L-



12. VOUTRP to prawy pozytyw czyli R+

13. VOUTRN to prawy negatyw czyli R-



14, To masa audio. Z okolic tego punktu wyprowadź masę do płytki analogu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nikifor]

Dziękuje za przejrzyste wytłumaczenie co i jak.



Anlogówka jest rewelacyjna gra bardzo muzykalnie i przestrzennie lepiej od TDA1543 więc zostaje u mnie na długo,może kiedyś coś zmienie ale chyba też będzie to raczej wolfson
