Audio Patenty - czyli np. Paprykarz Szczeciński firmy GRAAL


zjj_wwa

Rekomendowane odpowiedzi

..to jest powazne DIY..?



...kiedys tu polecano siano do kolumn.



No widzisz kolego wiesz że gdzieś dzwoni tylko nie wiesz gdzie; konkretnie była to słoma.



Dziś wszyscy tacy jacyś materialistyczni tylko siano, siano, siano.

Duże osiągnięcia pojawiają się wyłącznie wtedy gdy oczekiwania są duże

.....

A co to za konserwa ?

Rybna ?

( .. sądząc po niewyraźnych napisach tam z tyłu, to przypuszczam, iż budżet raczej nieco większy niż 10 złotych ? )



Zainspirowany fotką jak wyżej, zrobiłem taki mały eksperyment.

Z izolowanego drutu 0,4mm jak ze skrętki telefonicznej nawinąłem taką małą antenę powietrzną, 8 zwojów cewkę powietrzną o średnicy 18 cm.

Tak naprędce sporządzoną antenę przyłączyłem do wejścia bufora lampowego, a ten dalej podłączony do wzmacniacza.

Anteną poruszałem się wokół (uziemionego) modułu "Paprykarz Szczeciński".

Przydźwięk, o ile w ogóle był generowany, był minimalny, a i to jedynie w bezpośrednim sąsiedztwie puszkach.



Dla porównania położyłem później dodatkowy toroid, luzem, na wierzchu tego wszystkiego, podłączony również krokodylkami do sieci.

Tym razem przydźwięk z anteny był istotnie większy. Mówiąc "istotny" - mam na myśli zdecydowanie więcej, niż te wzmiankowane wcześniej przez kolegów ułamki decybela, ( ... "0,0934567 dB" ... ). Aby się upewnić, to jeszcze zrobiłem tak: jedną ręką trzymałem antenę, a drugą podłączałem i odpinałem krokodylkiem ten dodatkowy toroid. Efekt się potwierdza.

Witajcie



Ja też mam kilka własnych patentów i różnych kreatywnych rozwiązań wiec opisze jeden z nich.



Podczas wykonywania obudowy DIY z blachy np 1mm zadawaliście sobie pytanie jak to wszystko połączyć ze sobą. Widziałem że jedni do tego celu używali np aluminiowych płaskowników i gwintowali w nich otwory na śrubki i dopiero do nich przykręcali wycięte kawałki blachy. W sumie to dobry patent, ale ile się trzeba na gwintować :) inni jeszcze używali kątowników wiercąc otwory na wylot i skręcając obudowę też jest ok ale jak przykręcić pokrywę górną ?



Ja podczas projektowania obudowy doliczam np 15mm (+ dodatkowy 1 mm dla blachy "1" ) i wyginam te 15 mm blachy o 90 stopni. krótko mówiąc robię sobie siatkę taką jak w podstawówce robiło się z papieru do sklejania graniastosłupa. tylko zamiast nożyczek zlecam wycinanie CNC i zaginanie na zaginarkach krawędziowych :D Podczas projektowania uwzględniam wymiar na nitonakretki i to do nich przykręcam elementy blachy petent tani przyjemny i łatwy w montażu pod warunkiem że ma się nitownice do nitonakrętek która jest niestety droga. no ze 100zł trzeba dać i więcej aby przynitować powiedzmy 15 nitonakrętek.



A więc postanowiłem zrobić sobie własną nitownice do nitonakrętek ze starej zepsutej nitownicy powiedzmy taka za 15 zł ważne aby była takiego typu




Co nam będzie potrzebne



1. kawałek nagwintowanej śruby powiedzmy 30cm Uwaga ważne aby była ze stali nierdzewnej bo gwint z takiej stali jest bardziej odporny na zrywanie od jakieś ze stali ST (jeżeli używamy nitonakrętek M4 to śruba też ma być M4)

2. kilka nakrętek M4



całość z nitownicą nie powinna przekroczyć 20zł (zależy od nitownicy) jak macie starą to świetnie :)



Co robimy

1. Musimy rozebrać nitownice i wyjąć z niej środek

2. zostawiamy tylko trzpień z dziurą w środku

3. na śrubę nakręcamy np 3 śrubki obok siebie aby na większą powierzchnie gwintu działała siła zrywania.

4. przekładamy śrubę w raz z śrubkami przez trzpień i składamy nitownice

5. zawijamy sobie górną wystającą część śruby aby można było później łatwo odkręcić nitonakrętkę



Sposób w jaki to wygląda po złożeniu prezentuje na rysunku :)






Gdy już złożyliśmy naszą nitownice teraz operacja wygląda tak że nakręcamy nitonakrętkę na śrubę wkładamy w wywiercony otwór w blasze, zaciskamy a później za pomocą naszego zawiniętego ze śruby " haczyka " wykręcamy sobie nitownice a nitonakrętka zostaje na miejscu czekając aż coś do niej przykręcimy.



Pozdrawiam

najgorzej ze kołnierz nitonakrętki nie licuje się z powierzchnia blachy...;(



Bo nie ma takiej możliwości dlatego trzeba to przewidzieć i uwzględnić ale da się tak wygiąć blachę aby powierzchnia boczna licowała się z górną powierzchnią :p tylko wymaga to troszkę sprytu pod czas projektowania :p

najgorzej ze kołnierz nitonakrętki nie licuje się z powierzchnia blachy...;(

Będzie się licował ale z nieco innym typem nitonakrętki. Dla jasności dorysowałem blachę (to niebieskie)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Będzie się licował ale z nieco innym typem nitonakrętki. Dla jasności dorysowałem blachę (to niebieskie)



Fajny patent ale coś czuje ze te nitonakrętki sprawdzą się np w blachach alu 3 mm. 1mm to będzie za cienko

To się sprawdza w blachach które są choć odrobinę grubsze niż wysokość tej części która wchodzi w blachę. Na ansteel.pl możesz się zapoznać z rozmiarami tych nitonakrętek.

"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Kolejny mój "patent", jaki chciałbym Wam zaproponować, to jest pomysł na uniwersalne uzwojenie wtórne, czyli uzwojenie, które może dać dowolne napięcie.

Transformator musi się składać z kilku składowych uzwojeń wtórnych, a konkretnie z uzwojeń o następujących liczbach zwojów:



a). 1 ( podaję to dla kompletności, ale praktycznie - do pominięcia ... )

b). 3

c). 9

d). 27

e). 81

f). 243

g). 729

h). 2187



Uzwojenia powyższe pozwalają uzyskać dowolne napięcie z zakresu od 0,1 VAC do 437,4 VAC, w kroku co 100 milivoltów.

Powyższe przy założeniu, iż mamy trafko typu 10 zwojów / volt. W razie czego - każdy sobie proporcjonalnie przeliczy.



Szczegóły opisałem tutaj:



Część 2:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Część 1:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jeśli temat okaże się interesujący i będzie potrzebna polska wersja tych tekstów, to dajcie znać, w wolnej chwili przetłumaczę.



Ze względów praktycznych, uzwojenie "a)." - można sobie odpuścić.

Przecież raster / rozdzielczość kroku rzędu 300 mV to świat i ludzie.

Podałem je raczej dla "kompletności" koncepcji.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ktoś pisał na temat folii do pieczenia zamiast podkładek pod tranzystory. Ja stosuję podkładki wykonane z folii pochodzącej z zespołów utrwalania w drukarkach laserowych np. HP. Jest to folia dość cienka, dobrze przewodząca ciepło (w końcu do tego jest stosowana), termoodporna i łatwa w obróbce. W serwisach drukarek HP powinni mieć tego sporo, czasami wymagają wymiany.

Twój ostatni, bo uniwersalny, transformator wysokonapięciowy został opisany (po polsku) tutaj:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • 3 miesiące później...

Z audio patentów przedstawię swój wynalazek - może ktoś się zainteresuje i projekt się rozwinie.

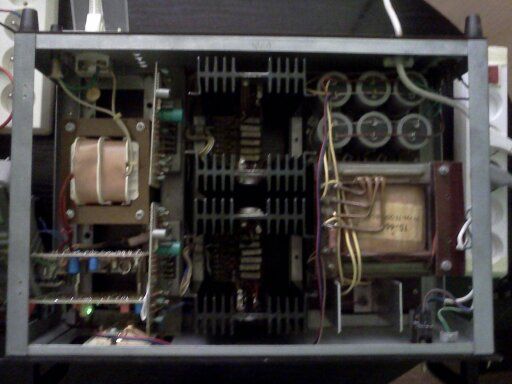

Ze 4 lata temu wpadła mi w ręce końcówka radiowęzłowa polskiej produkcji, jest to wzmacniacz mostkowy 200W, dość toporny, z trafem na wyjściu...

Postanowiłem zrobić z tego urządzenie które wygeneruje "czyste" napięcie 230V do zasilania CD, DACa, lub innego urządzenia audio o niewygórowanym poborze mocy. I tak zrobiłem generator sinus 50Hz, na j-fecie i WO, podłączony do wzmacniacza, a na wyjściu trafo bezpieczeństwa 160VA 24/220V.

Nie robiłem nigdy testów ze sprzętami grającymi, lecz pod sztucznym obciążeniem urządzenie działało poprawnie... jak to się przekłada na granie - nie wiem, może coś poeksperymentuje

Dzisiaj zszedłem do piwnicy z zamiarem zrobienia porządku i tak mi to wpadło w ręce, a z porządków nici,
