Pomoc w rozszyfrowaniu wzmacniacza

[pablo-123]

Witam jestem w posiadaniu pioneer`a SA7800 w zwiazku z tym ze nie mam do niego instrukcji wiec mam kilka pytan. mam nadzieje ze pomożecie:

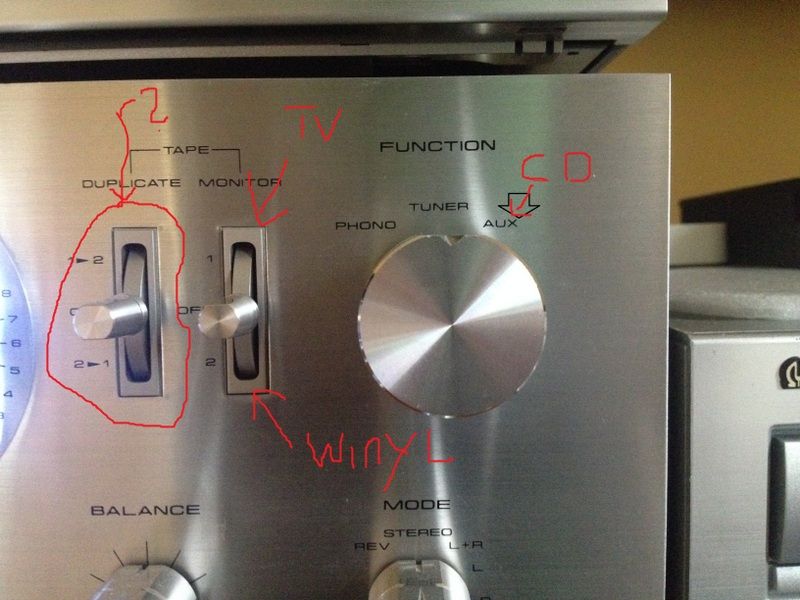

tak jak zaznaczyłem na zdjeciach,,:



1czemu na służyć przełącznik z podpisem subsonic filter przełącznik na off i 15 Hz



2 na jakiej pozycji powonien byc przełącznik "speakers "A, B, a+B ... jesli jestem w posiadaniu 2 kolumn przełocznik mam w pozycji A ( bo tak było jak kupiłem:) ... a co jesli dokupie jeszcze 2?



3 no i ostatnia kwestia... wzmacniacz ma wyjscia na CD , radio tape 1,2 i phono ? co to jest ? z wiadomych przyczyn ze kaset nie uzywam.. czy moge w to miejsce pod tape1 podpiac np winyl ,który chce kupic a pod tape 2 tv?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[HiFiElements]

1. Subsonic filter to w skrocie filtr dolnozaporowy. Szczegolnie przydatny przy korzystaniu z gramofonu. Obcina pasmo ponizej 15 Hz gdy jest wlaczony. "Oszczedza" w ten sposob glosniki.



2. Z tylu przy terminalach (wyjsciach na glosniki) masz opis speakers A i speakers B. Wybierasz pozycje pod ktora masz podpiete z tylu glosniki :) Jesli masz dwie pary, moze przelaczac miedzy nimi lub grac z 4 na raz (uwazaj tylko na impedancje). Pozycja Off to oczywisce brak dzwieku w glosnikach :) Jesli gniazdo sluchawkowe nie odlacza automatycznie glosnikow, moze Ci sie ta pozycja przydac.



3.Ten model posiada wbudowany preamp gramofonowy, wiec pod wejscie Phono z tylu podlaczasz swoj gramofon a z przodu wtedy galke na Phono. Pod Aux i Tuner mozesz podlaczyc np. CD, tuner TV, tuner radiowy itp.



Pozycje ktore oznaczyles znakiem zapytania i napisem TV slusza do przegrywania z magnetofonu nr 1 na magnetofon nr 2 lub odwrotnie i monitorowania w glosnikach tego procesu :) Nie ma to nic wspolnego z TV :-)

[pablo-123]

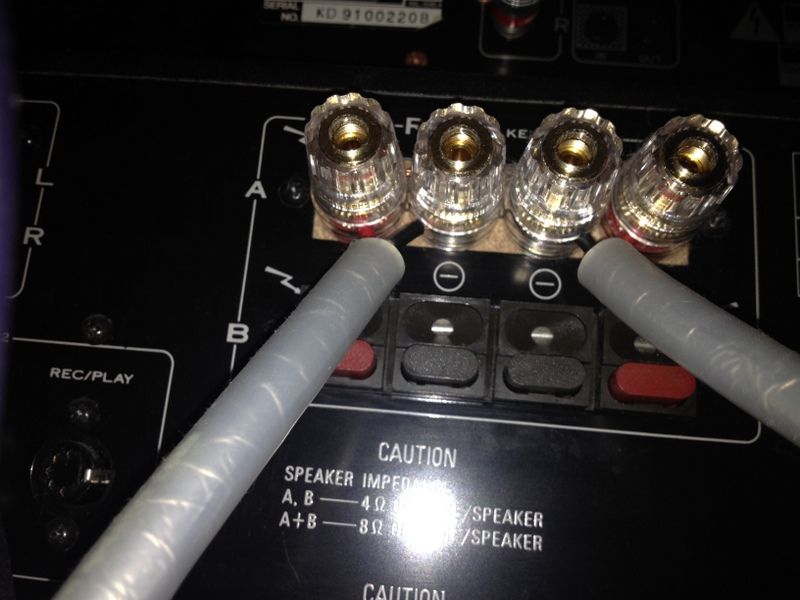

dzieki za szybka odpowiedz .. mam jeszcze pytanie ... kolumny podpięte mam tak jak na zdjeciu czyli pod A lewy i prawy pozycja pokretóa speakers jest na A czyli ok .. ale kiedy biore na np B to bez zmian.. tez graja.. :) ..kolejne pytanie odnosnie tego wątku moje kolumny to BX6 są 8ohms... ale z tyłu wzmacniacza jest napisane tak "A,B" 4ohms? a A+B 8 ohms ... czyli co? mam przestawic na wzmacniaczu a+b bo głosniki sa 8 omowe? no i czy jak dokupie jeszcze 2 tylne monitorki tez 8 omowe to tez musze przestawic na A+B? .. masakra .. hehe troche zagmatwałem ale mam nadzieje ze rozszyfrujesz



z gniazda tape 1 korzystam tak ze wpinam tam kabel z konczący sie małym jackem i podłączam to wejscia w TV albo ipoda przełaczam na wzmacniaczu na pozycje zaznaczona na zdjeciu tv no i gra... :P

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[HiFiElements]

dzieki za szybka odpowiedz .. mam jeszcze pytanie ... kolumny podpięte mam tak jak na zdjeciu czyli pod A lewy i prawy pozycja pokretóa speakers jest na A czyli ok .. ale kiedy biore na np B to bez zmian.. tez graja.. :) ..kolejne pytanie odnosnie tego wątku moje kolumny to BX6 są 8ohms... ale z tyłu wzmacniacza jest napisane tak "A,B" 4ohms? a A+B 8 ohms ... czyli co? mam przestawic na wzmacniaczu a+b bo głosniki sa 8 omowe? no i czy jak dokupie jeszcze 2 tylne monitorki tez 8 omowe to tez musze przestawic na A+B? .. masakra .. hehe troche zagmatwałem ale mam nadzieje ze rozszyfrujesz



z gniazda tape 1 korzystam tak ze wpinam tam kabel z konczący sie małym jackem i podłączam to wejscia w TV albo ipoda przełaczam na wzmacniaczu na pozycje zaznaczona na zdjeciu tv no i gra... :P

Do pojedynczego gniazda, czyli tak jak teraz masz podlaczone, mozesz podlaczyc kolumne o impedancji 4 lub wiecej Ohm. Ale jesli bedziesz chcial grac z czterech kolumn na raz, to jedna para moze miec minimum 8 Ohm. Jesli kolumny podpiete pod A graja tez na samym B, to cos tam masz pomieszane (co zreszta widac na zdjeciu), ale nie przejmowalbym sie tym za bardzo ;-) Uwazaj tylko na impedancje! Wszystkie glosniki podpiete pod Twoj sprzet nie moga miec w sumie mniej niz 4 Ohm (czyli podpiecie dwoch par 4 Ohmowek zdecydowanie odpada bo w sumie dadza 2 Ohm). To czywiscie uproszczenie, ale tych zasad mozesz sie trzymac bez obaw o awarie :)



Swoja droga - stare Pionki sa przepiekne :-)

[Gość]

ale kiedy biore na np B to bez zmian.. tez graja.. :)



Bo nigdy nie będzie żadnej różnicy, to nie jest system 4.0 (czyli w każdym z czterech kanałów inny sygnał), tylko stereo, a te wyjścia są zmostkowane i służą jedynie do ewentualnego podłączenia drugie zestawu głośnikowego.



kolejne pytanie odnosnie tego wątku moje kolumny to BX6 są 8ohms... ale z tyłu wzmacniacza jest napisane tak "A,B" 4ohms? a A+B 8 ohms ... czyli co? mam przestawic na wzmacniaczu a+b bo głosniki sa 8 omowe?



Jest dobrze tak jak masz! :)

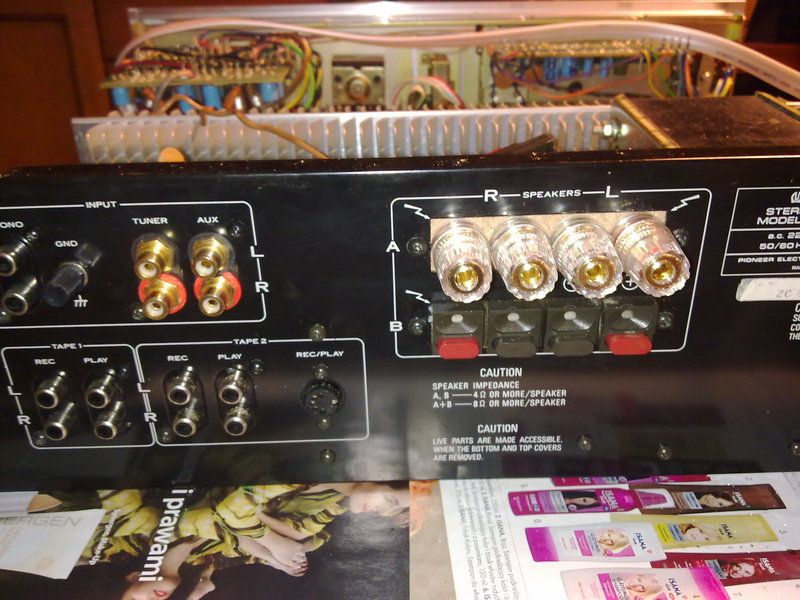

Opis mówi: "Jeśli tylko A lub B, to musi być minimum 4 Ω lub więcej. Jeśli A i B, to musi być minimum 8 Ω lub więcej".

Wynika to z fizyki, elektrotechniki, wzorów i z tego, co wyżej napisałem, że wyjścia A i B są zmostkowane.

Wzmacniacz przystosowany jest do pracy z najniższym obciążeniem 2 x 4 Ω, a więc jeśli chcesz podłączyć 4 kolumny, a łączone są wtedy równolegle, to minimum muszą być 8 Ω (co przy podłączeniu równoległym da właśnie 4 Ω). Gdybyś podłączył 4 kolumny 4 Ω, to obciążenie wyniesie wtedy 2 Ω, a to już jest niedobrze dla tego wzmacniacza.



Tak więc dla 6 Ω jest teraz poprawnie - tak jak masz :)



no i czy jak dokupie jeszcze 2 tylne monitorki tez 8 omowe to tez musze przestawic na A+B?



Jeśli dokupisz tylne monitorki, to obowiązkowo powinny być 8 Ω i oczywiście wtedy podłączasz je do B i przełącznik na A+B, by działały wszystkie.

W sumie wtedy oba zestawy powinny mieć minimum 8 Ω, ale z tym Twoim 6 Ω też jest do przeżycia (6 + 8 Ω).



Jednak najważniejsze: nie podłączaj dodatkowej pary! Po co? Wyjście B służy raczej, by podłączyć kolumny, które np. będą w drugim pomieszczeniu.

Masz zestaw stereo i bez sensu, a wręcz szkodliwe jest dodawanie na tył jakiegoś zestawu. Wtedy to ani stereo, ani kwadro. Rozwalisz cały efekt stereo i brzmienie.



Jesli kolumny podpiete pod A graja tez na samym B, to cos tam masz pomieszane (co zreszta widac na zdjeciu), ale nie przejmowalbym sie tym za bardzo ;-)



Faktycznie, teraz doczytałem dokładnie. Myślałem, że chodzi o zmianę wyjścia, ale jeśli rzeczywiście tak jest, bez przepięcia kabli do wyjścia B, to prawdopodobnie ktoś zmostkował na stałe te wyjścia głośnikowe. Tylko po co? ;)

[HiFiElements]

prawdopodobnie ktoś zmostkował na stałe te wyjścia głośnikowe. Tylko po co? ;)

Moze reka zadrzala podczas montazu nowych terminali ;-) :-D



Radze isc za rada eMeReKo. Drugie glosniki podpinaj na tarasie, balkonie lub innym pomieszczeniu :) Granie z 4 na raz w jednym pomieszczeniu zepsuje frajde :)

[Gość]

Moze reka zadrzala podczas montazu nowych terminali ;-) :-D



...albo wiedzy z zakresu elektroniki już nie stało, aby poprawnie podłączyć tak, by wciąż działał przełącznik wyjść głośnikowych ;)



Dobrze, że szeregowo tych wyjść nie połączył! ;)

[HiFiElements]

Tak mi sie przypomnialo, ze jak jeszcze mialem NAD to korzystale przez jakis czas z dwoch par glosnikow, ale nie na raz:) Mialem cholerne problemy z basem w moim pomieszczeniu, a bylem wtedy jeszcze zielony w sprawach akustyki pomieszczen. Jak chcialem sluchac glosnej to korzystalem z monitorow (graly w miare rowno), a do cichych odsluchow przelaczalem sie na podlogowki :D hahaha

[Gość]

Tak mi sie przypomnialo, ze jak jeszcze mialem NAD to korzystale przez jakis czas z dwoch par glosnikow, ale nie na raz:) Mialem cholerne problemy z basem w moim pomieszczeniu, a bylem wtedy jeszcze zielony w sprawach akustyki pomieszczen. Jak chcialem sluchac glosnej to korzystalem z monitorow (graly w miare rowno), a do cichych odsluchow przelaczalem sie na podlogowki :D hahaha



Też mam NAD, ale do cichych odsłuchów mam jedną parę kolumn (monitory), a jak chcę posłuchać głośniej, to...

Przychodzi ktoś z domowników i na korytarzu wyłącza bezpieczniki... ;)

[pablo-123]

hm wiec odradzacie kupno tylnych podstawkowych bx2? tym zabiegiem chciałem wzmocnic troche bas.nie bawiac sie w suba..:) ale moze lepiej dorzucić suba?

odnosnie tedo przełaczaia miedzy głosnikami a b ab myslicie ze cos tam pomieszane jest? wzmacniacz kupiłem jako orginalny ale sprzedawca zaproponował mi zmiane terminali i kabli wewnątrz.. jutro nagram film jak to u mnie działa i wstawie link .. sami ocenicie



OJJJ taaaakk pioneery stareee sa piekne nawet teraz po prawie 30 latach od produkcji mój wyglada nowoczesnie :P a naprawde trafiłem na zadbana sztukę..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

Tak, odradzamy! :)

To już faktycznie sensowniej jest dokupić subwoofer. A jakie w ogóle masz teraz kolumny?



PS Nie musisz nagrywać oscarowej kreacji ;) Podłączył to tak, jak podłączył i nic takiego się nie dzieje - tak jak napisał HiFiElements: nie zawracaj tym sobie głowy.

[HiFiElements]

BX 6 maja sporo basu. To duza podlogowka. Naprawde brakuje Ci basu? Moze to za duzy apetyt na bas a nie jego za mala ilosc? ;) Tak czy siak jesli naprawde lubisz "dol" zainwestuj w sub'a. Nie bedzie takiej spojnosci w brzmieniu, ale "bedzie Pan zadowolony". Dobry sub, ktory daje mozliwosc takiego dostrojenia zeby "znikal" i nie brzmial jak doklejony do kolumn to spory wydatek. I ciezko taki efekt osiagnac. Ale da sie ;)

[mad'afaka]

Ja zrobię mały offtop, ale koleżko super wzmacniacz CI się trafił:) Pilnuj skarbu i dbaj o niego! Solidne, przemyślane bebechy:)! Stara szkoła górą!

Jak baaardzo lubisz bas, to pomyśl o 3drożnych kolumnach z co najmniej 22cm wooferem lub jakąś TL'ką - będzie grzmiało! Przejrzyj dział DIY i koniecznie forum diyaduio.pl tam masz kupę fachowych projektów z pomairami. Naprawdę polecam kolumny DIY z gotowych projektów:) Frajda przy budowie i oszczędzasz sporo kasy:)

[pablo-123]

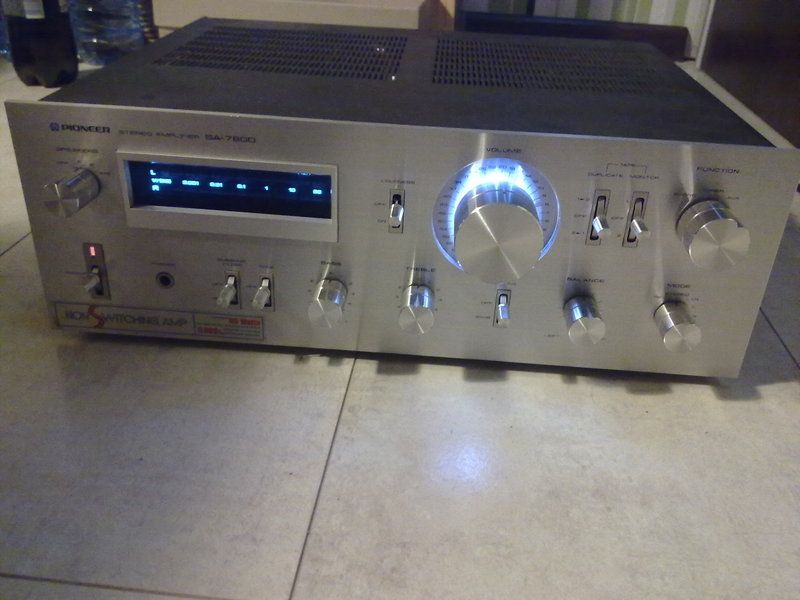

Dziekuje panowie za wszystkie rady wzmacniacz kupiłem od kolesia u którego leżał w szafie sporo lat jak do kupiłem to miał jeszcze orginalne pioneerowskie naklejki na froncie z tekstami zachwalajacymi sprzęt ;) łącznie. Z przeróbka kosztował mnie ok 1600 zł .. Dbam o niego bardziej niż o dziewczynę ;) a ona ma zakaz zbliżania sie do sprzętu ze szmatką .. Sam wszystko "konserwuje "Wracając do tematu koledzy macie racje odpuszcze monitor audio bx6 maja sporo basu ;) musis starczyć nie ma co mieszać i zmieniać "zwycięskiej drużyny ;) poprostu remintujac salon w ściany wmontowalem sobie po rogach kable głośnikowe do 5.1i chyba na sile próbuje je teeaZ wykorzystać ... Dzięki koledzy za poradę wesołych świat !!

[shittzu]

Sliczny :) gratuluje. Taki w dobrym stylu.

[Gość rydz]

Jak sobie poradziłeś z doświetleniem potka ?

[pablo-123]

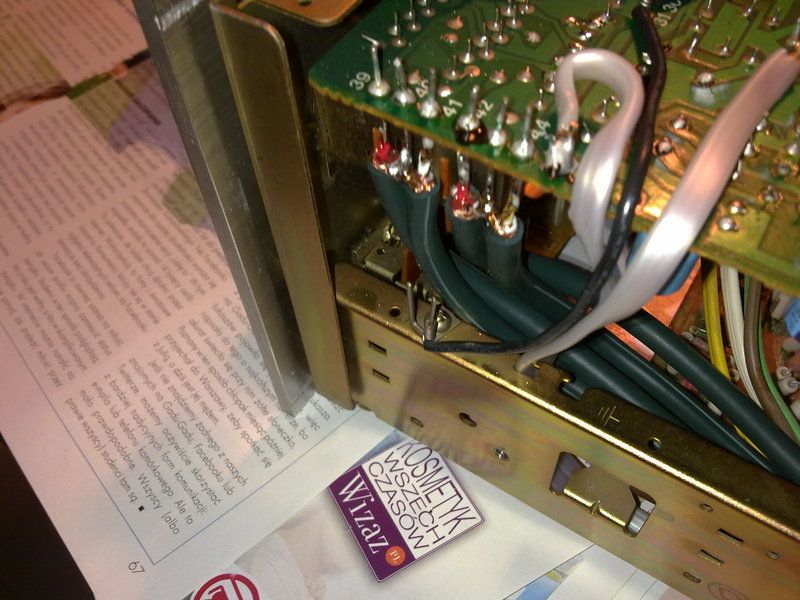

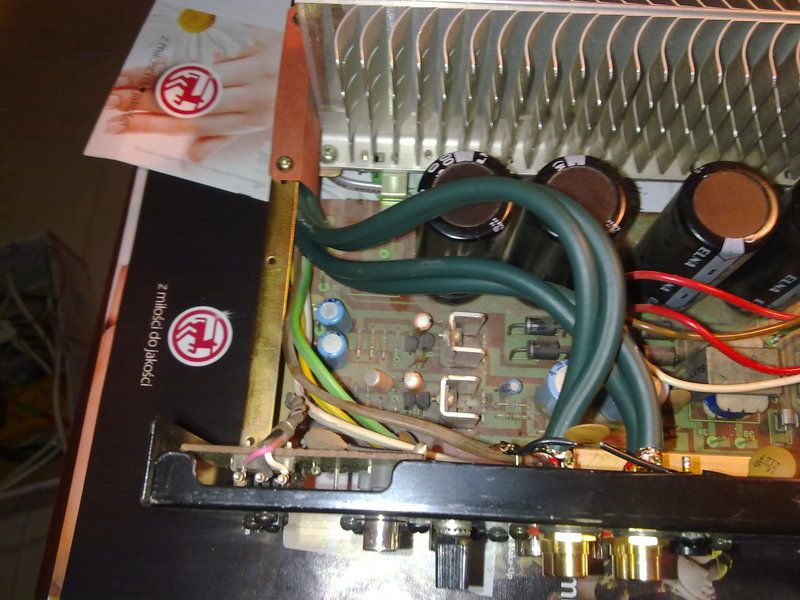

To tez wykonanie Pana od którego kupiłem i zamówiłem. Zmiany miedzy innymi podświetlenie wymiana przewodów i wyjść glosnikowyvh na pozłacane

[pablo-123]

mam jeszcze jedno pytanko odnosnie Loudness (do cichego sluchania) a co jesli majac włączony loudness podkrecic głośność mocniej.. mozna cos uszkodzic?

[HiFiElements]

mam jeszcze jedno pytanko odnosnie Loudness (do cichego sluchania) a co jesli majac włączony loudness podkrecic głośność mocniej.. mozna cos uszkodzic?

Oczywiscie. Zawsze mozna! :) Jesli przesadzisz z glosnoscia i dojdzie do przesterowania moga np spalic sie cewki (najczesciej najpierw w wysokotonowcach). Szczegolnie musisz uwazac przy glosnym sluchani skompresowanych formatow typu mp3. uzywajac korekcji (loudness taka jest) podnosisz sygnal na wyjsciu z przedwzmacniacza (tak w skrocie). Czyli jesli sluchasz glosno bez korekcji i dzwiek jest czysty, a pozniej ja wlaczysz (korekcje), moze dojsc do przesterowania i uszkodzenia sprzetu (czasami moze tez sie wlaczyc zabezpieczenie we wzmacniaczu o ile takie Pionek posiada - tego nie wiem).

[pablo-123]

Ale przesterowane czego ? Kolumn ? pytam bo miałem kiedyś taka sytuacje ze słuchając cicho na loudnes moja 2 połowa nie myśląc za duzo podglosola na jakies 65% trwało to jakies 5 sek .... Kolumny grają jak grały przed Incydentem wiec jest ok ... A jakie sa słyszalne efekty jeśli by doszło do "przesterowania" I mam rozumieć ze 1 zawsze siadają wysokotonowe a potem średnio i nisko ?

[Gość rydz]

Jakie palenie cewki na loudness ?

Loudness służy do podbicia najniższych częstotliwości, zaleca się przy cichym słuchaniu.

Ale są szaleńcy chcący robić dyskoteki przy włączonym "lud" , wzbudzanie się nędznego głośnika nisko / nisko-średniotonowego przy dużym podkręceniu potka zaskutkuje

zniekształceniami / dudnieniem , lub przysłowiowym "wypluciem membrany" dziękuję za uwagę.

[Gość]

Jakie palenie cewki na loudness ?

Loudness służy do podbicia najniższych częstotliwości, zaleca się przy cichym słuchaniu.



Nie tylko najniższych - wyższych również, zgodnie z fizjologią słuchu :)



I racja - sam loudness nie ma jako tako wpływu na "zajechanie" kolumn - przesterowanie może nastąpić zarówno przy włączonym, jak i przy wyłączonym, ogólnie trzeba zachować umiar ;)

[pablo-123]

A jak obuwia sie to przestrojenie ??? Hmm

[Gość]

Na pewno jednym z objawów jest zniekształcenie dźwięku, zamiast "czystej" muzyki, zaczyna być słyszalny po prostu jazgot...

Jak bardzo głośno odpalisz sprzęt nieprzystosowany do dużych głośności lub źle skonfigurowany, to masz jeden zlepek dźwięku - dudnienie i piszczenie. Dźwięk przestaje być "czytelny", "rozróżnialny".

Może pojawić się również tzw. clipping.



By tego uniknąć, to z reguły wystarczy nie przesadzać :)

Z reguły maksymalne sensowna głośność ustawiona na wzmacniaczu, to pokrętło na godzinie 12. I tak przy takim położeniu to prawie 100% możliwości wzmacniacza (ze względu na nieliniowość), a zwiększając głośność, zwiększa się już tylko ryzyko zajechania kolumn.

Warto przy tym zaznaczyć, że jeśli będziesz miał bardzo mocny wzmacniacz w stosunku do kolumn, to niekorzystne "zjawiska" mogą nastąpić już przy gałce wzmocnienia np. na godz. 11.

[Gość rydz]

Nie tylko najniższych - wyższych również, zgodnie z fizjologią słuchu :)



Nie bardzo , choć są różne rozwiązania / działania loudness,

.

Znam model SA-7800 jak i najwyższy serii SA-708 .

Nie będę się rozpisywał na temat brzmienia tych wzmacniaczy , bo wiem do czego może to doprowazić na tym forum.



Nie mogę dać sobie rady z wklejeniem fotek moich Pioneerów , czy innych sprzętów , robiłem nie raz próby , i ni ch**ja ,za stary chyba już jestem by to pojąć. :)





P.s w tych wzmacniaczach i nie tylko funkcji loudness jest po prostu zbędna.

[Gość]

Nie bardzo , choć są różne rozwiązania / działania loudness,



Ja częściej spotykałem się z podbiciem skrajów pasma - i dołu, i góry :)



Nie mogę dać sobie rady z wklejeniem fotek moich Pioneerów , czy innych sprzętów , robiłem nie raz próby , i ni ch**ja ,za stary chyba już jestem by to pojąć. :)



Nie jesteś! :) Dasz radę :)

"Więcej opcji" i masz "Dodaj pliki" > ładujesz z komputera, co chcesz :)

[pablo-123]

Nie no u mnie gra czysto gładko i sprawnie :) to byla dosłownie chwila szybka reakcja i dostała po łapkach ;) hehe zreszta było to juz dawno wiec luzik tak tylko zapytałem z czystej ciekawości ... Ale bardzo dziekuje za ciekawe i pomocne odpowiedzi

[Gość rydz]

Hehe , ja nie chcę sprzedać , to taki sposób by zamieścić foto )))

STAN FABRYKA :)



http://allegro.pl/pioneer-i3814711528.html

[Gość]

Hehe , ja nie chcę sprzedać , to taki sposób by zamieścić foto )))



http://allegro.pl/pioneer-i3814711528.html



BJUTIFUL! :)))

[Gość rydz]

<br /><br />Użytkownicy <br />3989 postów <br />Rejestracja: 04.04.2009 <br />Napisano dziś, 21:27 <br />Użytkownik rydz dnia 19.12.2013 - 21:25 napisał<br />Hehe , ja nie chcę sprzedać , to taki sposób by zamieścić foto )))<br /><br />http://allegro.pl/pioneer-i3814711528.html<br /><br /><br />BJUTIFUL! :))) <br />



Dzięki , gra sobie od trzech lat dzień w dzień po kilka godzin na zmianę z innym zestawem.

Czy coś trzeszczy ? czy coś się popsuło ? jak gra z dobrym żródłem i kolumnami ? przemilczę :))



Po-zdrówko eMeReKo .

Dzięki za wskazówki na priv.
