"Pływajacy" ADAM (G 420)

[ricon]

Mimo zabiegów forumowego kolegi , nie udało się ustabilizować obrotów co przejawia się " cyklicznym przyspieszeniem-lub zwolnieniem" Czy czuje się ktoś na siłach oscyloskopowo przebadać pacjenta,.Obstawiam arytmię na jednej z cewek silnika liniowego. Jak wiedzą spece silnik Adama to "pędzący królik" napięciowy. Aktywne pola magnetyczne kolejno przechodzą na poszczególne cewki, popychając tym samym talerz.

Niestety na którejś cewce przebieg może być niewłaściwy stąd kołysanie dźwięku. Pozornie odchyłki stroboskopu są niewielkie (wręcz pomijalne) ale słuchowo- nie akceptowalne..

Ewentaulnie sprzęt do zbycia dla cierpliwego.Zaleta -wbudowany pre całkiem przyzwoicie grający .Obecnie pominięty wewnętrznie z uwagi na wyprowadzenie sygnału "direct" na RCA.

dokładnie sprzet to ARKTUR 006 czyli ADAM z Fonicy w garniturze z Mińska.(nie mazowieckiego:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dzeus67]

Podłączę się z podobnym problemem. Też mam gs-420 od 2 lat do tej pory było ok . Nie słuchałem z dwa miesiące.Tuż przed świętami znów odpaliłem płyty i na 33 obrotach zaczyna czasami mocno pływać co widać na stroboskopie i słychać , a wcześniej tak nie szalał.

Myślałem o nasmarowaniu łożyska trzpienia od talerza ,bo sam talerz po wyłączeniu robi około 2,5 obrotu i staję więc może jest sucho .

Jeśli można to łatwo wykonać to proszę o wskazówki.

Jeśli to wina kondensatorów lub elektroniki to może namiary na serwis lub osobę w Poznaniu co będzie w temacie.

Ewentualnie lutownicą mogę sam pomachać o ile to nic skomplikowanego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość masza1968]

ricon, na allegro masz kilka silników do Foniki za parę złotych. Zobacz, może który podpasuje.

[ricon]

Adam ma panele z cewkami a te są dobre, Problem w przebiegach pradu w nich , a to generowane jest na "płycie głównej"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rudy-102]

U mnie w danielu pomogły w kropelka balistolu (ale na prawdę minimalna - małym pendzelkiem) pomiędzy ośkę iłożysko silnika i o numer mniejszy pasek. Obroty stoją.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

ALE TO SĄ ZUPEŁNIE INNE SILNIKI> jeden tzw liniowy , drugi komutatorowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[4321]

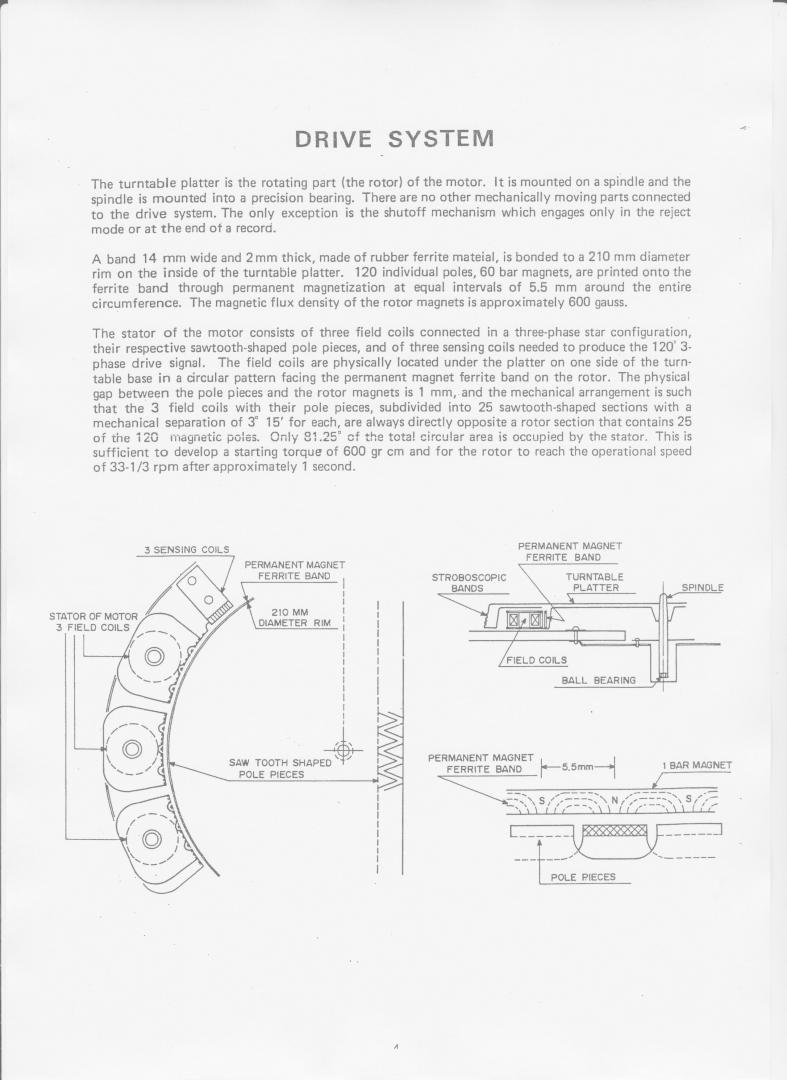

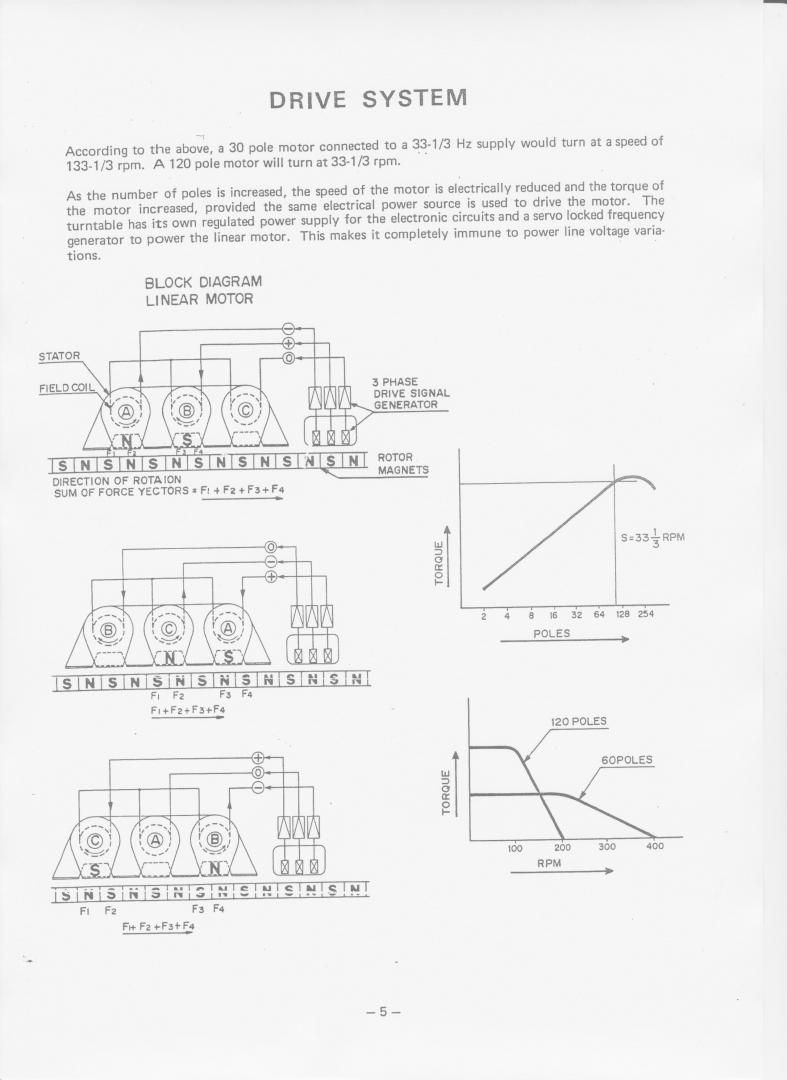

Panowie Ricon pisze o gramofonie który tak jak Adam posiada napęd magnetyczny Direct Drive w skrócie macie to na załączniku.

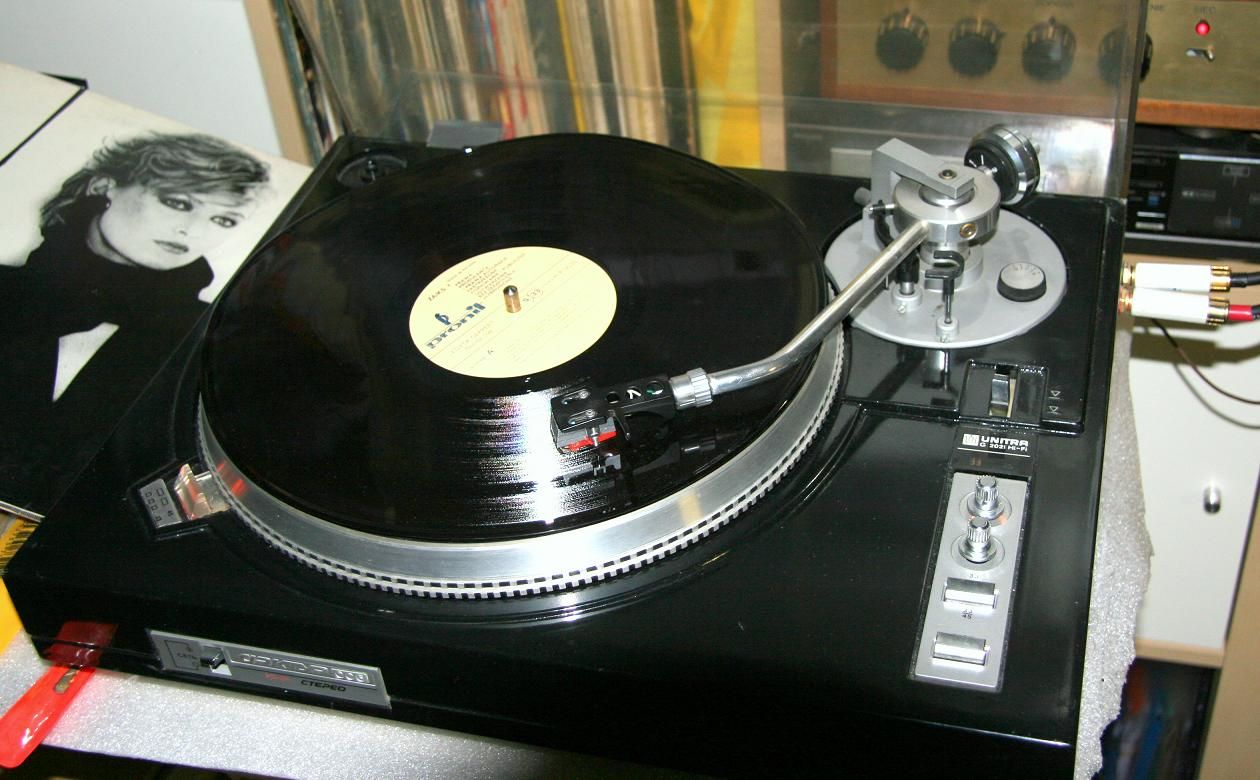

Ricon według mnie szkoda czasu na zabawę z tym gramofonem, lepiej rozejrzeć się za czymś co jest solidnie wykonane. Jeśli ma mieć napęd magnetyczny to odsyłam do mojej aukcji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rudy-102]

ALE TO SĄ ZUPEŁNIE INNE SILNIKI> jeden tzw liniowy , drugi komutatorowy



Przepraszam. Pisałem przed poranną kawą i w głowie miałem całkiem inną konstrukcję.



Wtopa totalna. Idę się wychłostać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dzeus67]

Poluzowałem te dwie śruby od blaszki zabezpieczającej trzpień od osadzenia talerza . Następnie lekko go wysunąłem w górę -lecz nie wyciągałem i starałem całością nie przesuwać- i na oś pod białą zębatkę dałem dwie krople oleju. Skręciłem i jak na razie wariacje z obrotami ustąpiły.Zobaczymy na jak długo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mackub]

Jeśli problemy z obrotami by wróciły warto sprawdzić napięcia na cewkach (punkt pp2 i odpowiednio a1 b1 c3). Powinno być równo na każdej 0 -+10mV najlepiej mieć trzy miliwoltomierze analogowe, regulacji dokonuje się dwoma potencjometrami (najlepiej wstawić wieloobrotowe), pomoże też wymiana tranzystorów i elektrolitów. Odstęp stator - pasek na talerzu; maks 1mm i być równy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

(punkt pp2 i odpowiednio a1 b1 c3)



Masz może wycinek schematu lub pcb layout?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mackub]

Masz może wycinek schematu lub pcb layout?

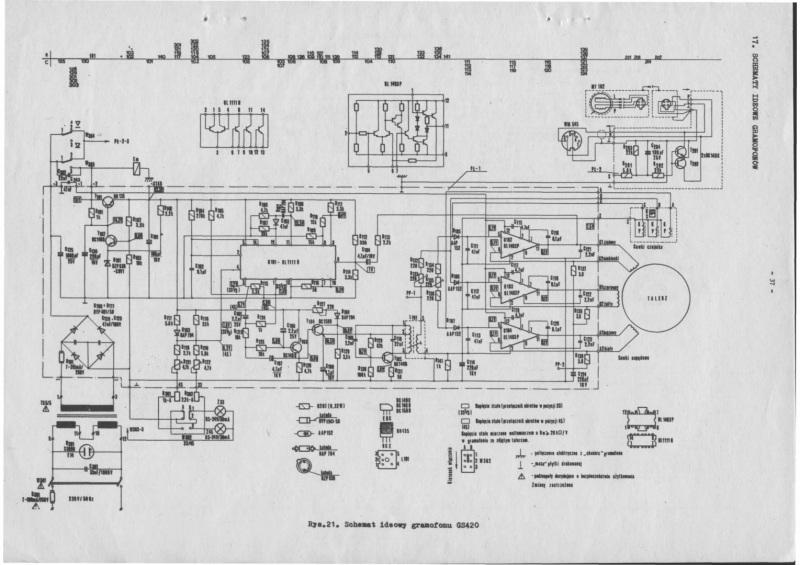

Punkty są oznaczone na PCB,

Regulacja napięć na cewkach punkt 11. Można to zrobić z jednym woltomierzem, ale wymaga to wiele cierpliwości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

THX

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dzeus67]

Dzięki ja też skorzystam.Zawsze się może przydać.Jak na razie obroty nie szaleją ale delikatnie pulsują na stroboskopie tak jak wcześniej było myślę że w sposób typowy dla napędu Adama..

Niestety jak odkręciłem te dwie śrubki-które już kiedyś ktoś ruszał- to delikatnie oś talerza jednak się musiała przestawić. Dało to objaw taki że utwory pod koniec płyty traciły na wyrazistości jakby matowiały.Mam trzy różne wkładki z różnymi headshellami i na wszystkich był ten sam efekt. Postarałem się ustawić jak najdokładniej w/g śladów ale i tak było konieczne ustawienie wkładek na szablonie.

Wcześniej ciężko było mi ustawić wkładkę mf z oryginalnym headshellem aby w punkcie A i B było tak samo.A teraz pasuje na szablonie w obu punktach i gra ok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

obawiam się że same napięcia nie są gwarantem stabilności. Istotne są przebiegi ich charakterystyk. Mając dawno przed oczyma serwisówkę , ich charakter graficznie niczym EKG, wpływa na ruch talerza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dzeus67]

Czy ktoś mógłby wkleić foto ustawienia osi talerza w adamie. U mnie jest względem tej osłony jest niesymetrycznie ,ale ja miałem ruszone śruby od tulei łożyska. Może powinienem to skorygować.

U mnie jest tak.

I jeszcze pytanie czy oś po odkręceniu tych dwóch śrubek od blokady mogę wyjąć bezproblemowo do góry czy też coś się w środku rozsypie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dzeus67]

Przyglądając się z zamontowanym talerzem doszedłem do wniosku że osi już nie ruszę w lewo bo wtedy pasek magnetyczny talerza oprze się o cewki. Teraz pasek jest na początku cewek w odległości ok 0,5 mm a na końcu około 1mmm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Przyglądając się z zamontowanym talerzem doszedłem do wniosku że osi już nie ruszę w lewo bo wtedy pasek magnetyczny talerza oprze się o cewki. Teraz pasek jest na początku cewek w odległości ok 0,5 mm a na końcu około 1mmm.



Serwisowo nie ruszasz osi silnika a odstęp regulujesz położeniem panelu cewek.
