Sprzęt do pomiarów Arta


dst89

Recommended Posts

Witam,



Planuje zakup nowego sprzętu pomiarowego skalibrowany mikrofon Behringer B-5, interfejs Focusrite Scarlett 2i2. Zastanawiam się czy nie będzie problemu z połączeniami, tzn: pod jedno wejście mam zamiar podpiąć mikrofon i ustawić je w tryb nagrywania mikrofonowego. Drugie z wejść planuje ustawić w tryb nagrywania liniowego i podać na nie sygnał z wyjścia wzmacniacza. I tutaj pojawia się pytanie jak to zrobić:

1 czy sygnał ze wzmacniacza można podać na wejście za pomocą takiej przejściówki:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2. Czy też konieczne jest zbudowanie symetryzatora sygnału na DRV134?



Dodam, że zależy mi na dużej dokładności pomiaru :-)

Link to comment
Share on other sites

Witam,



Planuje zakup nowego sprzętu pomiarowego skalibrowany mikrofon Behringer B-5, interfejs Focusrite Scarlett 2i2. Zastanawiam się czy nie będzie problemu z połączeniami, tzn: pod jedno wejście mam zamiar podpiąć mikrofon i ustawić je w tryb nagrywania mikrofonowego. Drugie z wejść planuje ustawić w tryb nagrywania liniowego i podać na nie sygnał z wyjścia wzmacniacza. I tutaj pojawia się pytanie jak to zrobić:

1 czy sygnał ze wzmacniacza można podać na wejście za pomocą takiej przejściówki:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2. Czy też konieczne jest zbudowanie symetryzatora sygnału na DRV134?



Dodam, że zależy mi na dużej dokładności pomiaru :-)





Jak otworzysz sobie manuala z arty to tam masz dokladny opis jak zrobic pomiarowke. Trzeba kilka rezystorow, troche kabla i dobrej jakosci zlacza. Taki zmutowany kabelek sam mozesz sobie polutowac, 5min roboty.

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

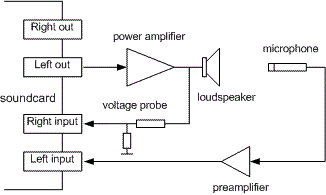

Pewnie masz na myśli schemat z załącznika, ale problem w tym że dotyczy on wejścia niesymetrycznego a Scarlett 2i2 ma wejścia zbalansowane.



Pewnie masz na myśli schemat z załącznika, ale problem w tym że dotyczy on wejścia niesymetrycznego a Scarlett 2i2 ma wejścia zbalansowane.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Pewnie masz na myśli schemat z załącznika, ale problem w tym że dotyczy on wejścia niesymetrycznego a Scarlett 2i2 ma wejścia zbalansowane.



Nie ma problemu, Scarlet ma wejścia Combo, czyli podłączasz XLR symetrycznie (wejście mikrofonowe) lub Jack niesymetrycznie (wejście liniowe)

Link to comment
Share on other sites

Trudno mi cos napisac, B5 po prostu dziala :) wybralem taki, poniewaz ma lepsza budowe od elektretu, wytrzymuje wieksze poziomy spl, ma wymienne membrany.



Co do karty, to na usb mam M-audio transit i alesis io2, a na pci echo miamidi. Z jigiem arta moge szybko przelaczyc na odpowiednia karte, w zaleznosci od potrzeb.

Link to comment
Share on other sites
