OTL Kamyka - płytki, schemat, zamówienie


Akira931

Rekomendowane odpowiedzi

pod 6SN7 warto aby żarzenie miało podniesiony potencjał, wystarczy dorzucić dzielnik z 2 rezystorów i rozdzielić żarzenie z masą, zresztą taki układ warto robić pod każdą lampę, zapobiega to przebiciu napięcia do żarników. Jak już robicie taki wypas to dorzucenie 2 oporników nie jest problemem.



To nie problem, małe udoskonalenia do czasu wykonania zamówienia mogą być wprowadzane na bieżąco, tylko jakbyś mógł podesłać schemat tego rozwiązania to byłbym wdzięczny, bo dzisiaj jestem w pracy od 18 do 6 rano i tak do końca tygodnia, a potem w weekend mam zjazd na uczelni, więc zrobiłbym poprawki w PCB w trakcie przerwy.



Witam

Czy słuchawki Q701 (62ohm) da się napędzić tym OTL-em w jakieś kombinacji lamp (np. 6N6P na wyjściu)? Czy lepiej znaleźć coś z transformatorem?



Marek



Z lampą 6SN7 ( to mocna lampa ) lub inna duża duotrioda na wyjściu powinna dać radę. - kombinacji jest wiele, musiałbyś przejrzeć noty katalogowe lamp typu Octal i dobrać odpowiednią pod siebię, poskładać i posłuchać, potem zmienić.

Nikt nie powie jaka lampa podpasuje pod twój typ brzmienia, mogą za to powiedzieć jaka kombinacja powinna mieć tyle mocy by uciągnąć. Mój przykład : lampa 6n6p na wejściu + 6NS7 na wyjściu, moim zdaniem jedna z mocniejszych kombinacji lub ecc8x + 6n13s



--------------------------------------------------------------------------------------

lista pod pcb kamyka :

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

10uF polipropylen ^



tak jest u Kamyka dla normalnych słuchawek

Dla słuchawek 60 Ohm dla 20Hz/-3dB wychodzi ponad 100uF.

Oprócz doboru lampy na to tez trzeba zwrócić uwagę

DIY to przyjemność grzebania w sprzętach.

Gość piotrektychy

(Konto usunięte)

AKIRA na 1 stronie 13 wpis, jest tam schemat w pdf OTL2. Generalnie podajesz napięcie anodowe poprzez dzielnik na żarzenie, warunkiem jest odizolowanie układu żarzenia od masy. Przy takim podłączeniu napięcie na żarnikach wynosi 6,3V natomiast potencjał żarników względem masy wynosi 70-75V.

AKIRA na 1 stronie 13 wpis, jest tam schemat w pdf OTL2. Generalnie podajesz napięcie anodowe poprzez dzielnik na żarzenie, warunkiem jest odizolowanie układu żarzenia od masy. Przy takim podłączeniu napięcie na żarnikach wynosi 6,3V natomiast potencjał żarników względem masy wynosi 70-75V.



Nie będzie to stanowiło problemu dla scalaków ? One czerpią napięcie z szyny żarzenia

Tak po drodze, znalazłem schemat opóźnienia na ne555 (tu :

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ), dodałem diody led, spełni się ten układ w roli opóźniacza wyjścia i anod ?



chciałbym zrealizować opóźnienie ok 70 sekund na ne555, dla wyjścia i anody. Dodatkowo jak ktoś chce można dodać włącznik dotykowy i selektor wejścia jako opcje



Wysłałem dzisiaj projekt do wyceny, jutro powinienem dostać odpowiedź. Firma, u której chcę dokonać zamówienia to : MERKAR

po dostaniu odpowiedzi lista będzie otwarta przez 5 dni, potem lista zostaje zamknięta i przesyłam nr konta do wpłat.

Pozdrawiam.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • 4 tygodnie później...

Dodany układ opóźniający napięcie anodowe na ne555 i przekaźniku 5V - chyba obyło się bez błędów - trochę jestem dzisiaj padnięty.



Jest możliwość rozsunięcia lamp delikatnie na boki, tak by delektować się widokiem wszystkich czterech lamp ?

stereo-hifi.com

Poszukiwana nakładka kieszeni do TA-2570. W zasadzie to nawet dwie. Przedpanel też bym przygarnął (wystarczy sam plastyk).

Odważni jesteście zamawiając nieprzetestowane pcb oby potem nie było płaczu.

Pomysł budowy tego wzmacnicza na jednym pcb jest nietrafiony, nie lepiej zrobić oddzielne pcb do częsci sygnałowej i zasilacza?

Płytki mogą być jednostronne' kilka zworek chyba nie będźie problemem:-)

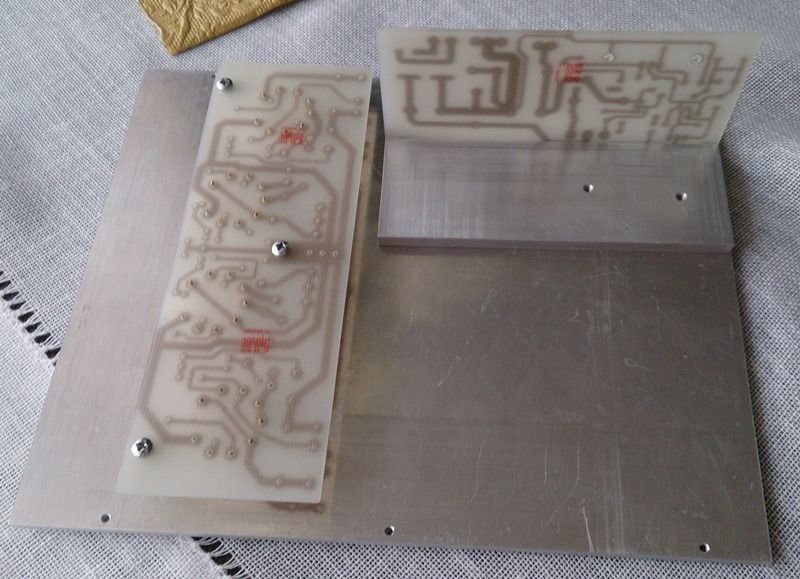

Widoczny na nędznej fotce wykonanej Xperią Z mój wzmacniacz ma wymiary podstawy: przód 22cm a głębokość 18cm. Wysokość wzmacniacz 11,5 cm. Wysokość czołówki: 48mm.



Blacha na której widać płytki ma wymiary: 16,5 x 20cm.



Lubię miniaturyzować wzmacniacze lampowe i to z dobrym skutkiem :-)



Proszę nie traktować tego wpisu jako reklamy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • 1 miesiąc później...

Witam po długiej przerwie, na swoją obronę powiem, że jest sesja i podciągnąć oceny trochę trzeba było.



Coś tam zmieniłem w projekcie, między innymi rozdzielenie zupełne obu kanałów, zasilacza, żarzenia na osobne płytki. Mogę wrzucić pliki projektu eagle żeby się ruszyło miejsca trochę. Poprawiłem sekcje opóźniaczy. Zebraliśmy się razem z kolegami w akademiku i zaczęliśmy analizować co jest dobre a co trzeba poprawić. Co prawda powoli ale projekt nie stoi w miejscu :)

  • 1 miesiąc później...

Mam takie małe pytanko,mam ten wzmacniacz słuchawkowy zrobiony osobiscie płytka standardowa ze strony otk kamyk,,do tej pory wykorzystywałem go tylko jako wzmacniacz słuchawkowy i grał pieknie,obecnie sprzedałem słuchawki z powodó finansowych i chciał bym ten wzmacniacz wykożystać jako przedwzmacniacz,niestety nie pamietam jak tam sie podłaczało wyprowadzenia aby grał jako pre,



Bardzo prosze o podpowiedz,bódowałem go doć dawno i nic nie pamietam

Dajesz tylko dzielnik napięcia na wyjściu, na schemacie były on złożony z rezystorów o wartości 82k i 20k. Połączone szeregowo, 20k do masy a na 82k podajemy sygnał, wyjście z punkt łączenia tych rezystorów. Sygnał na dzielnik podajemy poprzez kondensator, jego wartość nie musi być taka duża jak do słuchawek.

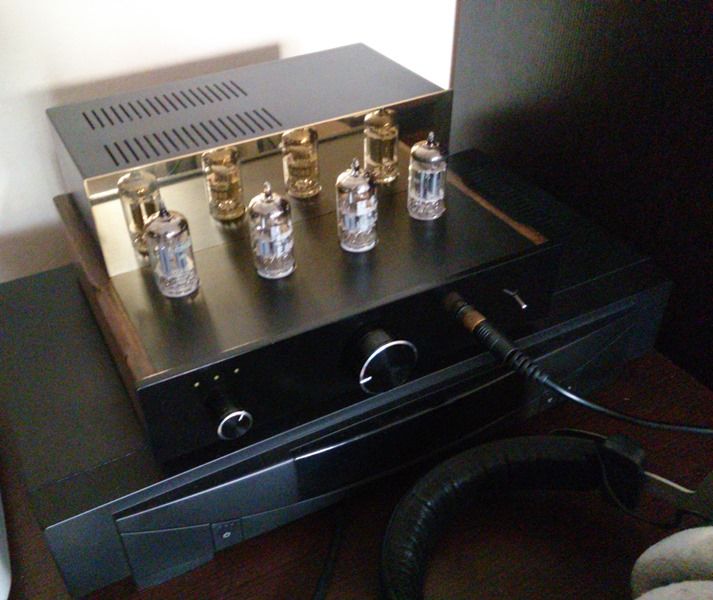

A tak wygląda skończony wzmacniacz którego zarys pokazany jest wyżej, może ktoś się skusi :-)



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Bomarek-wielkie dzieki,kombinuje z koncówką mocy Lm3886 a otl jako pre



wzmacniacz pieknie zrobiony,u mnie mój woła o pomste do nieba,mnóstwo kabli,o dziwo brum jest bardzo mały i w niczym nie przeszkadza,ale to na 300omach na 150 moze byc gorzej.



Płytki pod zasilanie rewelacyjne,chciał bym takie



czemu go sprzedajesz?

Sprzedaję bo musiałem coś zrobić z nadmiarem wolnego czasu i zrobiłem dwa słuchawkowce a mogę słuchać tylko jednego :-)



Moja ostateczna wersja tego wzmacniacz na zdjęciu, jeszcze całkowicie nie ubrana ale lubię patrzeć na swoje "dzieło", gra wybornie :-)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

U mnie ten wzmacniacz gra na mullardach,RFt okazaly sie bardzo kiepskie i suche w stosunku do mullardów,tesle moga być,dobre lampy to podstawa w tym wzmacniaczu.

  • 1 rok później...

Można dać w szereg ze słuchawkami rezystor np. 100 om, trzeba poeksperymentować z wartością tego rezystora.



Trzeba odpowiednio zwiększyć wartość kondensatora sprzęgającego słuchawki a najlepiej zastosować jakiś transformator głośnikowy, np. TG2,5 lub podobne.

nie słuchałem tego wzamcniacza z transformatorem głośnikowym bo takiego nie posiadałem,wzmacniacz z hd600 na lampach mullarda grał rewelacyjnie,lecz trochę za dokładnie i mało muzykalnie,nie wiem czy hd600 tak grają bo wróciłem spowrotem do koss porta pro i tranzystora,nie słucham audiofilskich plumkań,a wzmacniacz otl i hd600 jest do nich stworzony
