Non-Oversampling DAC

[Rambo]

grip > nie robiłem porównań w tym dac`u. Myślę, że tu akurat nie będzie różnicy. Te uwagi raczej odnoszą się do tuningu cedeków, ghdzie jest pełno śmiecia i trzeba jak najlepiej separować zasilanie poszczególnych torów, bo jak się np. zobaczy co idzie z uP to aż włosy stają dęba ;)

[karbid]

veteran

proszę o podanie wymiarów Twojej płytki. Czy mieści się na niej trafo?

Pozdr

karbid

[magazynier]

>grip

U mnie jakby trochę dynamika się poprawiła, może przejrzystość.

Zmobilizowało mnie to trochę do podkręcenia mojego philipsa jako transport i po wywaleniu prawie całej zbędnej części zasilacza i części analogowej i wymianie kondow w cyfrówce więcej zyskałem niż po zmianie samego trafa.

[grip]

>magazynier

Jakiego masz cedeka? Pewnie coś na CDM-2 albo CDM-4. Ja mam starego Philipsa CD650 na CDM-2 i też myślę o przerobieniu go na transport.

Nawiasem mówiąc, jak zobaczyłem jak idzie ścieżka sygnału cyfrowego w tym odtwarzaczu, to złapałem się za głowę - przez całą płytkę się wlecze. Też mam ten transformatorek, tylko nie mam jeszcze DAC-a zrobionego - brak czasu. W którym miejscu najlepiej umieścić to trafko? Chyba jak najbliżej gniazda wyjściowego, prawda?

[karbid]

Peter Daniel, poniżej pozwoliłem sobie przytoczyć Twój wpis z 22 lutego ub roku dotyczący zestawienia elementów NOS-DAC w wersji premium. Niedawno otrzymałem od Ciebie (za pośrednictwem bikoza) zestaw premium, lecz jest kilka nieścisłości:

zamiast 330R Caddock 1pc - otrzymałem Caddock 220R 1 pc

natomiast kondensatory elektrolityczne to:

1000/25 BG X 2pcs

1000/25 BG 2 pcs

47/50 BG 1pc

10/50 BG 2pcs

4,7/50 BG 2pcs

0.47/50 BG NX 1pc

15/20 OsCon 1pc

łącznie 11pcs. Pozostałe elementy są o.k.

Jeśli nie nastąpiła pomyłka to proszę o aktualny schemat i wskazówki gdzie zamontować kondensatory BG X (przed czy za PLK1077 L1/L2) oraz co z 220R Caddock?

Pozdrawiam

karbid



22 Lut 2005, 20:03

Zrobilem zestawienie cen w wersji Premium. Sa to czesci ktore ja uzywam w swoim (personalnym) DACu, i praktycznie nie znalazlem lepszej alternatywy. Pare z tych pozycji jest zdecydowanie droga i dlatego obok podalem tansza opcje. Ceny moga ulec jeszcze zmianie i jest to jedynie wstepna propozycja (oczekuje sugesti).



Nie spodziewalem sie ze MSR860 (ktore jednak graja tu lepiej niz MUR860) sa tak drogie. W miare mozliwosci sugeruje zamowic samples lub uzyc cos innego.



$10 to fee jakie pobieram w przypadku gdy zamowione sa posortowane kity (w odzdzielnych torebkach). Jesli ktos chce zaoszczedzic, mozna zrobic group buy, gdzie czesci sa zamawiane w wyszczegolnionych ilosciach i pakowane hurtem.



Pozniej zamieszcze zestawienie wersj regular, gdzie beda uzyte tansze czesci.



MSR 860 8pcs $25 (MUR860 - $10)

Line Filter 2pcs $6

Dale 20R resistors 4pcs $1

1000/25 BG NX 4pcs $50 (Panasonic FC 1500/50 - $8)

Ferrite Bead 4pcs $0.30

AN8005 3pcs $3.60

AN8008 1pc $1.20

10/50 BG N 2pcs $8.50

47/50 BG N 1pc $10 (Rybycon ZL 100/25 $1.50)

15/20 OsCon 2pcs $3

4.7/50 BG N 2pcs $6.50

3n3 Wima 1pc $1

330R Caddock 1pc $4

0.47/50 BG NX 1pc $2

75R Caddock 1pc $4.50

10n Vishay 2pcs $3

SN75179 1pc $1.40

CS8412 SMD 1pc $15

TDA1543 1pc $3

2k7 Riken 2pcs $5

1k5 Riken 1pc $2.50

BNC jack 1pc $2.50

Handling $10



Total $169

[Peter Daniel]

Przeczytaj wpis z 28 Listopada :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Obecna wersja DACa zawiera 2 x BG STD 1000/25 i 2 x BG NX 1000/25 i tak juz zostanie, gdyz doszedlem do wniosku ze jest to bardziej uniwersalna kombinacja ( przy 4 x BG NX byly komentarze na temat zbyt laid back sonic signature). Wersja komercyjan ma takze taka konfiguracje.



Uzywam teraz takze 220R (a nie 330R). Pracuje rownie dobrze a poza tym jest to ten sam rezystor co w kicie GC.



Do zielonej plytki potrzebny jest tylko jeden Oscon (2 sa uzyte w mojej all-in-one gold plated board).



Nowy schemat DACa byl opublikowany tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) i wynika z niego ze BG NX sa umieszczone za L1 i L2. Wkrotce wartosc R6 bedzie takze skorygowana na 220R.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

>grip

CD630 Philipsa (cd4/19).

U mnie też sygnał biegnie przez cała płytkę. Jest tam jakiś transformator wraz z jakimś filtrem. Ja zamontowałem trafo w miejsce poprzedniego, czyli jak najbliżej scalaka (piszą, że trafo służy do transmisji sygn. cyfr. Na duże odległości, więc to chyba logiczne dać jak najbliżej scalaka).



>Peter

Po co jest ten rezystor 75 Ohm na wej. DAC? Próbowałeś zastąpić cały układ wejściowy właśnie transformatorem?

W skąpych informacjach na stronie z danymi katal. Piszą, zęby właśnie tak robić.



Pozdrawiam

[Peter Daniel]

Rezystor wyznacza opornosc wejsciowa.



Probowalem kilka roznych transformatorow ale aktywny bufor pracowal lepiej. Trudno o dobre transformatory.



Probowalem tez bez bufora, ale bylo gorzej.



Mam do sprzedania kilka transformatorow wejsciowych Scientific Conversion jesli ktos jest zainteresowany:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karbid]

Peter,

dziękuję za wyjaśnienia, teraz wszystko jasne :)

Pozdrawiam

karbid

[rogus]

Dzisiaj rano skończyłem lutować NOS Daca, wersja premium od Petera Daniela. Musi się wygrzać, ale już teraz brzmienie mogę określić jednym słowem "REWELACJA". Brać póki są dostępne ;-)



Dzięki Peter !!! - masz rewelacyjny słuch. Najpierw Gainclon a teraz to cudo :-)



Dzięki Magazynier za wsparcie i porady ;-)



Pozdr.

[veteran]

Druki wrocily ze zlocenia i razem z cynowanymi i roliczeniem sa juz u mnie.



Cynowane: fajnie wyszly, ale w zwiazku z tym, ze drukow bylo mniej niz przy pierwszym zamowieniu i doszly koszta nowej dokumentacji (zmiany warstwy opisowej i sciezek) ich cena bedzie o 5zl wyzsza niz ostatnio. Do 'podzialu' jest 30 plytek ;)



Zlocone: na masce lutowniczej sa male przebarwienia (jasniejsze pole wielkosci odcisku palca na niektorych pcb) i po probach wychodzi na to, ze jest ona w tych miejscach delikatniejsza (przy mocniejszym drapaniu moze sie luszczyc). Cala warstwa miedzi jest zlocona, wiec nie ma obawy, ze bedzie sniedziec. Te wyszly nieco taniej, wiec koszt jednej plytki nie zmiania sie w stosunku do poprzedniej serii.

[bodopriva]

>Veteran

Zgodnie z wcześniejszą deklaracją jestem zainteresowany 1 szt. cynowaną. Napisz proszę ile kaski i numer konta - mail w o mnie.



pozdr

bodopriva

[bikoz]

ja chętnie 1 złoconą,tak jak wcześniej pisałem

[olekbiker]

Ja rowniez jedna cynowana poprosze!!



Veteran- co z czesciami do Pass 1.7?... nadal czekamy.... i jeszcze cierpliwie:)- ale nie wiadomo jak dlugo jeszcze pociagniemy....

[veteran]

Peter kupil TSHA więc teraz nie potrwa to dlugo ;)



Doliczyłem się 12 złoconych druków z przebarwieniami. Na sześciu po skrobaniu luszczy sie w tym miejscu maska. Narazie je odkladam i jutro sprawdze, co da sie z tym zrobic (oddac, czy uzyskac nizsza cene). Pozostaje 8 dobrych.

[zorro]

>Veteran

Jedną złoconą ale tą lepszą proszę :)

[ibuks]

Veteran,

Zgodnie z tym co pisałem (gdzieś tam wyżej) chętnie zakupię jedną cynowaną płytkę.

Pozdrawiam,

[ChUmI]

zamawiam jedna zlocona plytke - jutro wysle jeszcze info na priva :)

[mandek]

veteran



poproszę złotą bez przebarwień



PS. Czy Ty czytasz e-maile, nie mówiąc o odpisywanie na nie ;)

[veteran]

Jezeli chodzi o listy dotyczace DAC to przepraszam, ale ostatnio odpuscilem sobie do czasu otrzymania drukow ;) Nadrobie korespondencje.

[gasolin]

veteran,

dla mnie 1xcynowana, 1xzłocona i 1x pod TPA

namiary prześlę mailem.

[karbid]

veteran

zamawiam 1 płytkę złoconą, wczoraj wysłałem też zamówienie mailem

[systex]

Veteran

Mam nadzieje ze omnie tez pamietasz :) 1 szt plytka do NOS DAC i kpl stereo do GC LM3875 poprosze

Maciek

[mandek]

veteran,



moze podsumujesz liste chetnych na plytki, z uwzglednieniem mnie oczywiscie ;))

[4kowal]

to i ja sie przypomne z jedna zwykła, co by nikt o mnie nie zapomnial :)

[Mateusz_W]

oops ja sie deklarowalem wstepnie na 3,ale ostatecznie biore 2 :) oczywiscie cynowane.

[karbidoczaszka]

Witam

NOS DAC uzywam juz jakis czas ale dzisiaj dopiero zaobserwowalem, ze jak wylaczam oswietlenie to zdarza sie, ze DAC 'zawiesza sie'. Po 10 sekundach zaczyna znowu grac chociaz pare razy musialem wylaczyc zasilanie zeby go ozywic. Jak sie pozbyc takiego efektu?

[Jenkins]

To może i ja się przypomnę, bo na maila nie bylo odpowiedzi. Prosiłem o jedną płyteczkę do tego DACa :)

[mandek]

veteran



Dzięki za płytkę. Doszła - piękna robota.

[jar1]

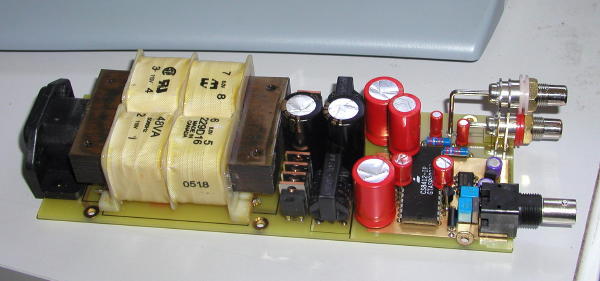

Właśnie skończyłem składanie DACa. Ruszyło od pierwszego opalenia, bez problemów. Dzięki Peter.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
