    karbid Uczeń

    karbid

    Opublikowano
    Opublikowano

    Myślę, że sprawę płytek Veteran doprowadzi do szczęśliwego finału, ponieważ są chętni i stale ich przybywa. Pozostaje kwestia części elektronicznych, wydaje się, że najlepszym rozwiązaniem będzie zamówienie ich u Petera Daniela. Kto byłby chętny na Premium Kit?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bodopriva Rekrut

    bodopriva

    Opublikowano
    Opublikowano

    witam,

    ja również chętny jestem na płytkę 1 szt. wersja zwykła, a i na Premium Kit chętnie bym się pisał (to jeszcze do potwierdzenia, bo kasiorke zbieram).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ChUmI Poszukiwacz

    ChUmI

    Opublikowano
    Opublikowano

    Po wielu dziesieciu godzinach odsluchow moj klon NOS DACa Petera poszedl pod noz :) operacja trwala niedlugo :) Jako pierwsza wyleciala jedna para wielkich Panasonic'ow FC 1500 uF- tych od strony elektroniki (od strony prostownika zostaly) na ich miejsce wesadzilem co mialem najlepszego czyli Rubycon ZL 330/100. Poza tym do CS8414 na zasilanie analogowe i cyfrowe poszly bypassy w postaci Wimy MKS 1uF. Rezultat: wrescie otworzyla sie gora i wreszcie pojawilo sie powietrze ktorego mi caly czas brakowalo, oczyscily sie szeleszczasce talerze i calosc nabrala wiecej energii - poprostu teraz muzyka ma chyba troche wiekszego kopa :))) Polecam :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Matthew Stały bywalec

    Matthew

    Opublikowano
    Opublikowano

    ok, panowie mam pytanie, czy BG-N 10uF/50 można dać przy kości DAC'a na zasilaniu za stabilizatorem?? mam teraz Elna Cerafine 100u i jest nieźle, czy ten BG-N to nie za mało?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    • Autor
    Opublikowano

    Jak najbardziej mozna dac. Uzywalem przez pewien czas BG N 4.7/50: dzwiek byl bardzo przerzysty, szybki i bezposredni. Troche wyszczuplony i dlatego zdecydowalem sie na wieksza pojemnosc. Ale warto sprobowac.



    Inna, tansza alternatywa, moze byc BG N 33/16 przy DACu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rambo Kompan

    Rambo

    Opublikowano
    Opublikowano

    ChUmI - ciekawy wpis! też zauważyłem zmianę w dziwięku po wymianie tych kondensatorów. Jednak zmieniałem tylko typy a awartości pozostawały raczej duze. Obecnie nie mogę już zmieniać kondensatorów bo ścieżki odpadają. Ciekawi mnie jednak jak zagra Rubycon ZL w tym miejscu ale 1000uF/50V. Wiem, że te 330 uF teoretycznie powinno wystarczyć i powinno idealnie wpasować się w to miejsce ale eksperyment z ZL`em 1000uF korci. Może ktoś kto jeszcze jest przed złożeniem dac`a zrobi takie zestawienie. poza tym wstawiałem też mniejsze pierwsze kodensatory FC -od trafo i nie było dobrze. Było chudziutko. Moim zdaniem dobrze zagrał Muse (4x1000uF) - duży wykop. Tak jak wszystko - trzeba dopasować do siebie :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    rogus Poszukiwacz

    rogus

    Opublikowano
    Opublikowano

    Peter Daniel

    Czy jest możliwość zamówienia w tej chwili u Ciebie Nos Dac Premium kit, jeżeli tak to jaka jest cena, i czy cały jest na kondensatorach Black Gate. Z góry dzięki za szybką odpowiedź ;-)



    Pozdr.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    • Autor
    Opublikowano

    Kit jest dostepny. Dalej sa same BG, ale pierwsze dwa za mostkami zasapilem obecnie przez wersje STD (wczesniej byly NX). Cena $170 (same czesci), plytke mozna nabyc u Veterana lub tez u mnie.



    Wejscie optyczne kosztuje $6.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    rogus Poszukiwacz

    rogus

    Opublikowano
    Opublikowano

    Peter Daniel

    Dzięki piękne za szybką odpowiedź, wysłałem maila do forumowicz Bikoz z zamówieniem na komplet - Dac, płytka i wejście optyczne.



    Pozdr.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    • Autor
    Opublikowano

    Skrzynka z adresem peter at chipamp tymczasowo nie dziala. Wszystkie pytania prosze kierowac na kontakt zamieszczny na mojej stronie:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotrek_PP Uczeń

    Piotrek_PP

    Opublikowano
    Opublikowano

    Widzę znajomy przetwornik na audiogonie :) Zresztą sami rzućcie okiem:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Czyżby rynkowy debiut?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    nowmar audioholik Współtwórca

    nowmar audioholik

    Opublikowano
    Opublikowano

    Witam !

    Chciałbym zadać trochę lamerskich pytań.Przepraszam,ale nigdy nie budowałem przetwornika CA.

    Czy NOS-DAC jest oporny do uruchomienia?

    Czy tylko użycie drogich komponentów gwarantuje sukces?

    Czy to zmodyfikowana konstrukcja 47Laboratory,czy to samo?

    Kto pierwszy wpadł na jego pomysł(wnioskuję,że Kimura).Ciekawe czym się kierował dochądząc do tej idei?

    Wybaczcie Szanowni forumowicze,próbuję usystematyzować wiedzę i nadrobić straty.Wiem,że do elektroniki

    potrzeba wiele pokory i cierpliwości.Pozdrawiam serdecznie wszystkich.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    PrzemekElektro Poszukiwacz

    PrzemekElektro

    Opublikowano
    Opublikowano

    -Czy NOS-DAC jest oporny do uruchomienia?

    Raczej powinien odpalić za pierwszym uruchomieniem.



    -Czy tylko użycie drogich komponentów gwarantuje sukces?

    Tutaj akurat trudno jest mi się wypowiedzieć. Na pewno jakość elementów ma wpływ, jednak chyba nie jest to tak krytyczna sprawa jak w GC.



    -Czy to zmodyfikowana konstrukcja 47Laboratory,czy to samo?

    To nie jest ani kopia, ani modyfikacja. Układ został zaprojektowany przez Petera Daniela.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    nowmar audioholik Współtwórca

    nowmar audioholik

    Opublikowano
    Opublikowano

    Przemek Elektro>Wielkie Dzięki!

    Peter Daniel>Przepraszam nie byłem pewien czyje to opracowanie.Czy jednak korzenie tego DAC-a nie tkwią u

    47Lab,bo dopatrzyłem się tu zdjęcia wnętrza przetwornika tej firmy-;notabene zmontowanego tak jak gaicard?

    A co powiedzą inni? Czekam na opinie. Pozdrawiam wszystkich pasjonatów dobrego brzmienia.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    • Autor
    Opublikowano

    Korzenie tego DACa tkwia w trzech schematach ktore swego czasu Kusunoki opublikowal w MJ. Glowna inspiracja byl jego trzeci projekt:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Stad zaczerpnalem regulatory AN800X i input buffer chip. Probowalem reckloking ale nie bylem zadowolony z effektu.



    Tak wygladal pierwszy DAC Kusunokiego:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Zbudowalem go takze, ale 4 chipy rownolegle nigdy nie graly dobrze. Ten schemat dal inspiracje do pasywnej filtracji zasilania, chociaz uzylem zupelnie innych wartosci elementow.



    47Labs wzorowalo sie takze na pracy Kusunokiego, do tego stopnia ze placa mu royalties od kazdego sprzedanego DACa. Co zaczerpnalem z ich Progression DAC, to wartosc zasilania na DACu, nic poza tym.



    Dodalem takze PLL filter, w oparciu o sugestie WildMonkeySect.



    Wazna cecha mojego DACa jest uzycie specyficznych rodzajow czesci i ch wartosci, gdyz ma to powazny wplyw na sygnature dzwiekowa DACa i na tym polegala tutaj moja prawdziwa praca; poza tym wybralem tylko najlepsze cegielki i poskladalem w jedna calosc. Wkomponowalem to tez w dosc atrakcyjny i funkcjonaly package, bez koniecznosci uzycia obudowy. Kazdy detal byl jednak dosc skrupulatnie analizowany, i tak np nie jest przypadkiem za ferryty znajduje sie tylko w dwoch miejscach na plytce a nie w czterech. ;-)



    Tu mozna przeczytac interview z Kusunokim, prekursorem konceptu NOS:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

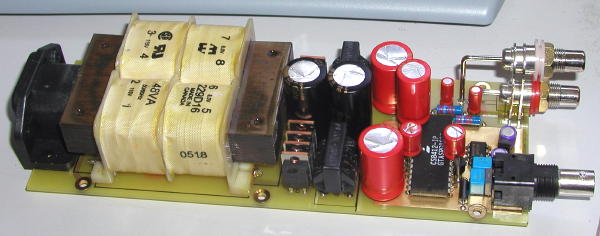

    post-3442-100009740 1170280370_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    nowmar audioholik Współtwórca

    nowmar audioholik

    Opublikowano
    Opublikowano

    Peter Daniel>

    Bardzo dziękuję za wyczerpujące dane i wszystkie linki.Jesteś prawdziwym profesjonalistą i pasjonatem.

    Do Twojego poziomu wiedzy i praktyki strasznie mi daleko ale, nie od razu Rzym lub Kraków(co kto woli)

    zbudowano.Powoli uzupełniam wiedzę i wiem,że dzięki takim życzliwym ludziom jak Ty Peter,mam szansę

    szybko i dużo się dowiedzieć.Serdecznie dziękuję raz jeszcze.Konstruktorzy niechętnie,zazwyczaj dzielą się

    swoją wiedzą,a jeśli jest tak rozległa jak w Twoim przypadku tym bardziej.Chyba?Czy mogę spytać?

    Jesteś konstruktorem w którejś z szacownych firm audio?

    Serdecznie Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
