Non-Oversampling DAC

[Bacek]

Luiis,





U mnie gra chyba nie TI. Ale z dwóch sztuk które przyszły z TME działał tylko jeden.



Po kilku dniach słuchania dźwięk jest całkiem fajny, jest bardzo szczegółowy, naturalny i całkiem sporo basu, natomiast bardzo wadzi mi mocne wycofanie góry. W niektórych kawałkach perkusja (talerze) jest ledwo słyszalna. Jest szansa że to się jeszcze wygrzeje czy to sławetne zmniejszenie poziomu w NOS'ach jest aż tak duże? W najgorszym razie zmniejszę tłumik na wysokich w głośnikach.

[shark700]

Co do padających SN to miałem dwa przypadki niczym nie spowodowanych uszkodzeń po wymianie na takie same kupione w TME działają do dziś coś w tym jest.

[Luiis]

Bacek,



Ja tego tak nie odczuwam, tyle ze jeden z moich NOSów gra prawie od roku a drugi po miesiącu odłączyłem, chociaż akurat dzwięk z tego drugiego -a jakby bardziej mi się podobał.



Pierwszego zrobiłem na trochę lepszych częściach i parę razy go modyfikowałem, jednak nigdy nie osiągną takiego poziomu basu i dynamiki jak właśnie ten drugi, który dla "jaj" zrobilem z tego co było pod ręką.

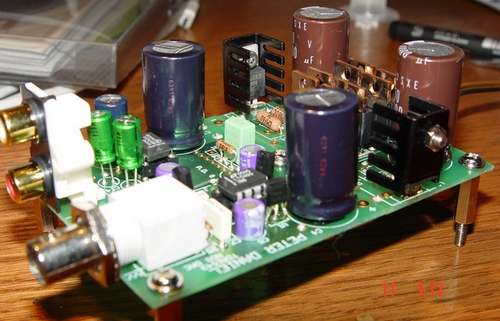

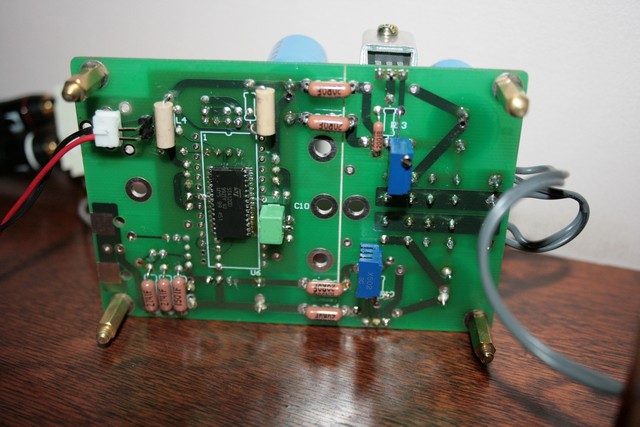

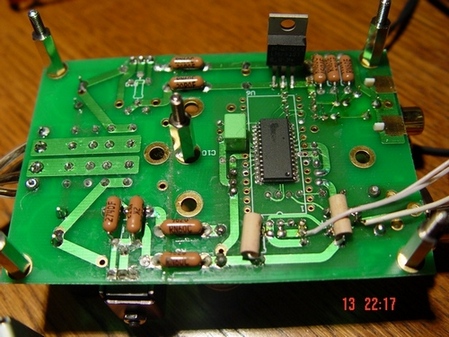

poniżej parę zdjęć:

1. wcześniejszy nos przed modyfikacją

2. - po modyfikacji

3. wer. ostateczna - choć nie na pewno ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

Na bas naprawdę nie mogę narzekać, przesłuchałem kilka płytek i ciągle mnie zaskakuje gdy na dole "łupnie" (o ile na Mietkach coś może łupnąć w skali bezwzględnej) coś czego nigdy wcześniej tu nie słyszałem. Natomiast góra mocno wycofana chociaż szczegółowa i fajna. Całość grała tak może ze 40h.

[Luiis]

...ostatnio w ver. pierwszej amieniłem tylko rezystory I/V na RIKENy, zmiana wyczuwalna, ale nie za bardzo mi się podobała na początki, po 2 miesiącach jest lepiej.

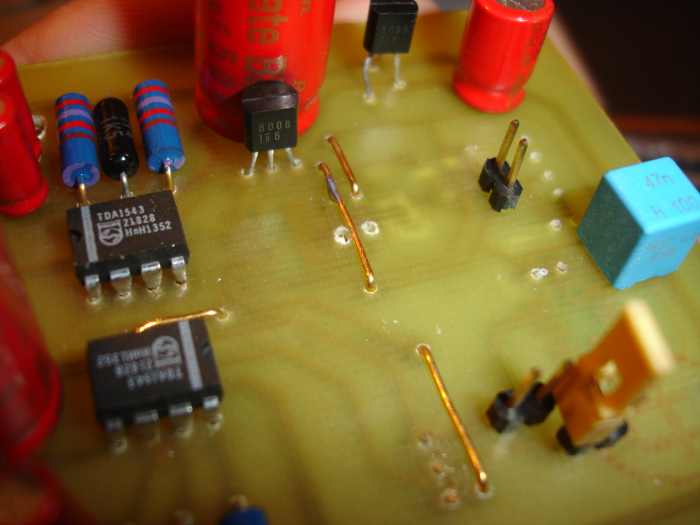

...A teraz ten drugi:

jak widać kondensatory BC, odbiornik STA120 (z sampla), diody w prostowniku STTA806D (ze sklepu za rogiem),

dodałem tantale10uF przy stabilizatorach LM317, kondy na wyjsciu 4,7uF zwykłe NP chyba Roederstein, rezystory (w obu wersjach) DALE RN55/60 - poza tą zmianą o której na wstępie).



Nie spodziewałem się żadnych rewelacji po tym DACu, a tu miła niespodzianka, nawet na jednym trafie (do cyfry i analogu) zagrał świetnie, chwilami miałem złudzenie że lepiej od poprzedniego, ma zdecydowanie leszą dynamikę - o tym jestem przekonany.

Pierwsza wersja była dość wrażliwa na jakość zasilania - chodzi konkretnie o trafo, pierwotnie zasilałem wszystko z jednego uzwojenia i słychać było wyraźnie "przesłuchy" z syfry, zmieniłem na dwa odrębne uzwojenie - poprawa.

W tym drugim tego nie ma, wsłuchiwałem się wielokrotnie na słuchawkach - żadnego "bzyczenia" (jak było w pierwszym).

No tylko te SN'y.... Zeby nie padały ;))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

>Bacek, 22 Lis 2007, 14:42



Ja nie mówię, że nie ma basu, jest i do bardzo nisko schodzący, świetnie kontrolowany, konturowy - jeśli można tak powiedzieć. Natomiast brakuje tej potęgi, którą mam z innych przetworników.

Jednak całość jest bardzo muzykalna i zarazem "emocjonalna" w przekazie. O stereofonii i doskonałej rozdzielczości nie wspominam, bo ten DAC jest z tego znany i to się u mnie potwierdza zarówno w wersji tej - "trochę lepszej" jak i "totalnie budżetowej".

[kubedes]

poskładałem i ja tego DACa. gra rewelacyjnie. świetnie się wpasował w tor.

konkluzja - żałuję, że nie wcześniej. od nowa muszę przesłuchać posiadane płyty :-) teraz pora na transport.

shigaraklon ?



mój NOS DAC to wersja Premium Kit*

wygląda jak na fotce. obudowa z alu. kawałki kabelków do wyjść witawka.



*) - Rubycon ZL w zasilaniu - świadomie, ZL-ki fajne są ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

kubedes, daj mu miesiąc... ;) na początku to bieda straszna, chociaż nie masz wśżedzie BG



a to mój w środku mam fotki się okazało

[Matthew]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

Matthew, 27 Lis 2007, 21:58



>.

trafko 100W? to tak jak u mnie ;-)



nie wszędzie mam BGN, bo nie wszędzie trzeba.

[Mateusz_W]

100VA???

[Matthew]

no ;)

[kubedes]

Mateusz_W, 27 Lis 2007, 22:17



>100VA???



to się nazywa komfort pracy :-D



Peter zaleca (o ile dobrze pamiętam) min 40VA, to dlaczego by tego nie przewymiarować dwukrotnie?

poza tym w moim przypadku 100VA było tylko 22 PLN droższe od 50VA. Indel.

[andrejos1]

witam,

czy ma ktoś z was do odsprzedania płytkę do DAC`a, lub płytkę i może jakieś elementy do stworzenia tego przetwornika.

i jeszcze jedno pytanie do osłuchanych którzy mieli możliwość porównywania tego przetwornika z orginalnymi siedzącymi w odtwarzaczach, osobiście posiadam pioneera PDS-06 i moje pytanie w jakim stopniu jestem w stanie polepszyć walory dźwiękowe tego cd`ka aplikując ten przetwornik.

z góry dziękuje za wasze sugestie.

[Mateusz_W]

na 100VA to gainclone smiga :)

[antos]

Matthew, Kubedes>



Czy porównywaliscie może wasze 100VA trafka z innymi mniejszymi czy też z innymi w DAC`u?

Ciekaw jestem ew. róznic "na ucho". U mnie siedzi zalewane trafko 30VA .... jednak sporo mniejsze.......hmmm

[kubedes]

antoś, 4 Gru 2007, 18:18





>Ciekaw jestem ew. róznic "na ucho". U mnie siedzi zalewane trafko 30VA .... jednak sporo

>mniejsze.......hmmm



mam jakieś 2x13V 50VA to może sprawdzę w weekend w miarę możliwości

[georg]

poszukuję płytki do NOS DAC by Peter Daniel miożektośma jedną na zbyciu ?

[Matthew]

antoś nie porównywałem innych traf, takie już było odpoczątku

[lancaster]

Orientujecie sie moze jaką imp. wyjściową ma NOS DAC ?

[Matthew]

juz pytałem o to ale się nie dowiedziałem, podobno około 1k-2k czy coś..

[Peter Daniel]

Okolo 2.5k

[Matthew]

sporo...

[Peter Daniel]

Prosty buffer Borberly moze obnizyc opornosc do kilku omow, jesli potrzeba.

[Matthew]

no dobra ale żeby nie obciął tego co w nosdacku najlepsze ;)

[skrzypek]

Peter Daniel

w jednym z tematów na forum przytaczasz bardzo pochlebną opinię wersji premium "modernizowanego" nos daca - Derek Wilson z Overkill Audio: "was so knocked-out by what he heard he didn't finally leave until after 10.00 PM and he agreed that this was by some margin the finest reproduced sound he had ever heard".

Czy mógłbyś przybliżyć o co w tym chodzi, mam twojego premium daca i myśl, że można z nim coś zrobić bardzo mnie ożywiła? :)

[WSHODNI]

dla 4 X TDA 1543 połączonych równolegle jaka będzie optymalna wartość oporników na wyjściu oraz kondesatora czy wystarczy wartość 4,7 uf czy zwiększyć

[Peter Daniel]

Modyfikacja polegala na:



Lepsze BG w zasilaniu, bodajze FK, Caddocks TF020 w I/V i Vref, small value V-caps w couplingu i simple Borberly buffer na wyjsciu. W jego odczuciu, wartosc R7 jest bardzo wazna i jesli jest pomiedzy 1560-1590 ohm przynosi to najlepsze rezultaty, nude Vishay jest tu takze preferowany jesli TF020 sa uzyte w I/V (tu 2k7 sprawdzaja sie najlepiej).



Bufor jest w tym linku (Figure 15C):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Opornosc wejsciowa moze byc dowolna (100k - 1Meg). Dobrze jest tu uzyc 2SK389 i offset jest nie wiekszy niz 1.5mV. Regulatory powinny byc dyskretne, cos w typie ALW. Jesli uzyte sa tu dobre rezystory (np nude Vishays) bufer jest bardzo transparentny i lepszy niz bufer Levinsona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WSHODNI]

Pytanie toryczy tego schematu chciałbym się pozbyć scalaka na wyjściu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

>>dla 4 X TDA 1543 połączonych równolegle jaka będzie optymalna wartość oporników na wyjściu oraz kondesatora czy wystarczy wartość 4,7 uf czy zwiększyć
