nad takim projektem trzeba troche popracować, raczej od pierwszego razu sie nie udaje osiągnąc sukcesu :)





raczej jakich sobie wybierze, nie sądzisz?

To jest następstwo właśnie owego wyboru, i nie sądzę tylko stwierdzam.

[mike1973]

Witam. Chciałbym zapytać jak linia transmisyjna ma się do sprawności i wielkości głośnika. Czy można wykorzystać powiedzmy 30cm głośnik basowy z Fs 22Hz, Qts 0,35 i sprawnością 90 db w linii transmisyjnej. Wkleiłem projekt J Rogersa PRO9TL jako ciekawostkę. Bardzo ciekawie zaprojektowany taper linii.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

Chciałbym zapytać jak linia transmisyjna ma się do sprawności i wielkości głośnika. Czy można wykorzystać powiedzmy 30cm głośnik basowy z Fs 22Hz, Qts 0,35 i sprawnością 90 db w linii transmisyjnej.

Tu obudowa nie ma zadnego znaczenia. W TL mozesz zastosowac glosnik dowolnej wielkosci. Dobrze by bylo, aby Vas byl dosc nieduzy. Ciekawym wyborem moga byc glosniki samochodowe, przystosowane do pracy w nieduzych obudowach. Maja niski Vas i przecietna dobroc.

[mike1973]

Vas jest duży bo 232 litry i mnie się to akurat podoba!

[Gość]

jeśli zalezy Ci na niskim basie to TL przynajmniej 200l do tego głosnika

[mike1973]

Zabawne jest to że jak patrzy się na taką obudowę ja ten projekt PRO9TL to po zamianie tego dużego głośnika na mały tam gdzie jest wylot wychodzi horn do fullrange.

[meloV8]

Zbyt duzy Vas w klasycznej TL nie jest dobry, poniewaz moze byc problem z wytrzymaloscia mocowa. Tak czy siak TL do glosnika 30cm musi byc spora, chyba ze nie mamy potrzeby schodzenia w bardzo niski bas, a glosnik bedzie pracowal raczej jako niskotonowy w kolumnie trojdroznej niz w subwooferze. Wtedy mozna zastosowac pare sztuczek na mniejsza obudowe.



Zabawne jest to że jak patrzy się na taką obudowę ja ten projekt PRO9TL to po zamianie tego dużego głośnika na mały tam gdzie jest wylot wychodzi horn do fullrange.

No niezupelnie. Takie obudowy zwane czesto BLH nie sa prawdziwymi hornami na basie, tylko wlasnie linia transmisyjna, w ktorej tunel zwieksza swoja powierzchnie w kierunku wyjscia.

[mike1973]

Oczywiście że jako bas w kolumnie trójdrożnej.

[meloV8]

Zaloz nowy temat, to mozna podyskutowac, tutaj piszemy o TL dla SS.

[mike1973]

Ok przepraszam za mały off. Jak trochę policzę i coś narysuję.

Pozdrawiam



Jeszcze zapytam o jedną rzecz. Jeżeli przyjmując początkową część komory głośnika jako 2xSd i licząc dale taper zgodnie z częstotliwością rezonansową to objętość całkowita wychodzi właściwie sama. Dobrze kombinuję czy się mylę?

Pozdrawiam

[Gość]

możesz podac parametry głosnika?

[mike1973]

Product Specifications

Nominal Diameter12"Power Handling (RMS)250 Watts

Power Handling (max)375 WattsImpedance8 ohms

Frequency Response22 to 2,800 HzSensitivity91 dB 1W/1m

Voice Coil Diameter3"



Thiele-Small Parameters

Resonant Frequency (Fs)22 HzDC Resistance (Re)7 ohms

Voice Coil Inductance (Le)1.31 mHMechanical Q (Qms)2.16

Electromagnetic Q (Qes)0.42Total Q (Qts)0.35

Compliance Equivalent Volume (Vas)8.19 ft.³Mechanical Compliance of Suspension (Cms)0.65 mm/N

BL Product (BL)13.2 TmDiaphragm Mass Inc. Airload (Mms)84g

Maximum Linear Excursion (Xmax)8.5 mmSurface Area of Cone (Sd)500 cm²

[Gość]

jesli zrobisz taper 2xSd----0,8Sd

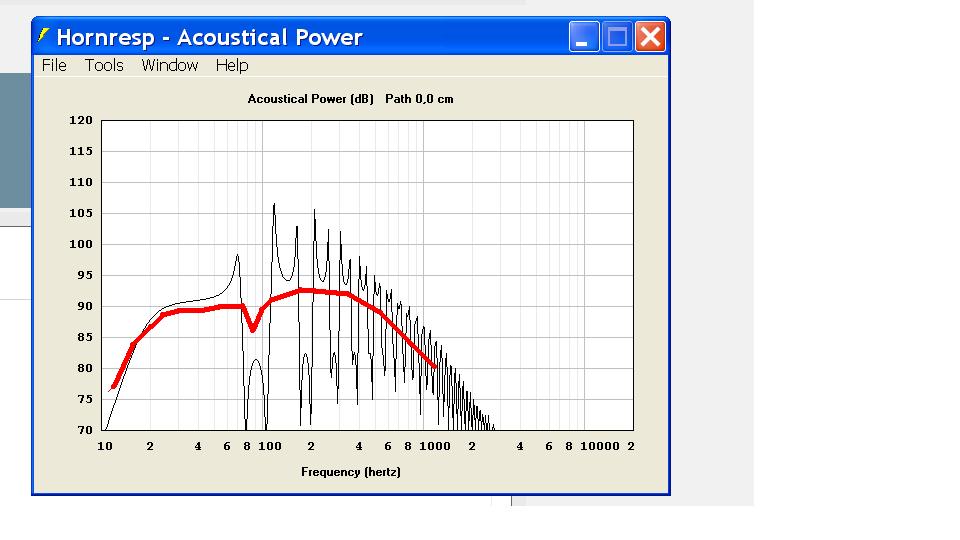

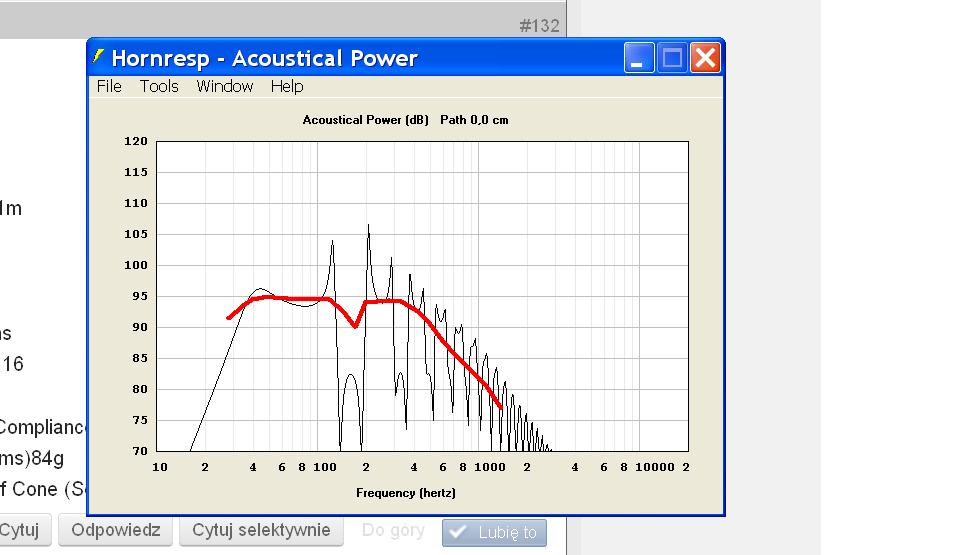

przy długości linii 200cm , po wytłumieniu ORIENTACYJNA charakterystyka wypadkowa (wylot na froncie pod lub nad głosnikiem) będzie wyglądac jak czerwona linia

[mike1973]

Ale przy strojeniu do Fs głośnika do 22Hz to ponad 3,6m.

[meloV8]

Prosze zalozyc nowy temat.

[Gość]

Ale przy strojeniu do Fs głośnika do 22Hz to ponad 3,6m.



bez sensu...

zysk z 2m tl to ok 3-4 decybeli , dobra wytrzymałość i impuls



z 3,6 m tl marny spl ostatniej oktawy , dziura w środku basu , potrzebny duzy offset , brak zysku na charakterystyce wypadkowej i ... zreszta sam popatrz

[mike1973]

Wiesz co Sławku chyba powinniśmy jednak jeszcze raz przeprosić autora wątku i założyć następny, bo to trochę nie fair.

[Gość]

mysle ,że autor sie odezwie w tej sprawie , wiec zaczekajmy

[meloV8]

Zaproponowalem nowy temat, aby pozniej mozna bylo go latwo odszukac, a tak to sie wszystko miesza w jednym.

[Gość]

Zaproponowalem nowy temat, aby pozniej mozna bylo go latwo odszukac, a tak to sie wszystko miesza w jednym.



ale bzdury, wyślij CV na moderatora :) :):)



własciciel wątku napisał mi ,ze możemy dyskutowac o każdej linii transmisyjnej bo jest fanem TLek



to tyle w temacie

Prosze zalozyc nowy temat

[meloV8]

ale bzdury, wyślij CV na moderatora :) :):)



Bzdury? Moze dla Ciebie bajzel w temacie nie gra roli, ale czasami znalesc cos na tym forum nie jest latwo, wlasnie przez rozciaganie tematow i wpisy nie na temat.

[Gość]

nie bede sie z Tobą kłócił, podam tylko jeden przykład



FAKT:

sam zrobiłeś off top prosząc Witka o pomiary a potem zarzucając mu jakies wyimaginowane nieprawidłowości w pomiarze oraz dyskredytując jego program nazywając go przezytkiem

więc PROSZĘ pilnuj sam siebie .

[meloV8]

FAKT:

sam zrobiłeś off top prosząc Witka o pomiary a potem zarzucając mu jakies wyimaginowane nieprawidłowości w pomiarze oraz dyskredytując jego program nazywając go przezytkiem

No fakt, stwierdzilem tylko fakt.

[witek_z]

uuuu wychodzi na to że meloV8 to pierwszy "guru" od TL w Polsce :D

[Gość]

uuuu wychodzi na to że meloV8 to pierwszy "guru" od TL w Polsce



on chyba tak uważa , ja przyznaje ,ze wiedzę teoretyczną z tego tematu opanował na piątkę, problemem jest tylko to ,że oprócz jego konstrukcji i ...PMC nic innego sie dla niego nie liczy

[witek_z]

wiedzę teoretyczną z tego tematu opanował na piątkę,

no nie na piątkę jeśli zaczyna wymyślać głupoty, mikrofon zasilany bateryjnie zasilacz w kompie sprawny a ten wymyśla że brumi i trzeba kompa do bednarki podłączyć, robi z siebie przy okazji ...(rzeczownik)... i tyle.

[Arku]

A któren to jest ten skanspiik ?



Bo dla 18W8535 był takis jakiś projekt w obudowie TL o nazwie Scan Speak Event.



Tylko ze zastosowany tam głosnik miał inne parametry, obudowa nie była w zasadzie TL yulko bardziej przerośniętą BR o długim przewodzie i tłumieniu



Ale jakas inspiracja może z tego być.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



bez sensu...

zysk z 2m tl to ok 3-4 decybeli , dobra wytrzymałość i impuls



z 3,6 m tl marny spl ostatniej oktawy , dziura w środku basu , potrzebny duzy offset , brak zysku na charakterystyce wypadkowej i ... zreszta sam popatrz



i tak zasadniczo to sie własnie po to takie długie TL kiedus robiło. Dwie duże miski na bas, przewód TL cos około 4m długosci i wychodził z tego jakis Quadral Titan.



Taka dygresja. Analizując głosniki w obudowach BR na przkład w WinISD można sie przekonać jakie zyski daje podwojenie głośników na basie. Kiedy brakuje nam nie tylko spl z jednego ale także liniowego przenoszenia mocy dla basu. Oczywiście to uwaga ogólna a nie konkretnie do tego wykresu. Chyba że ktoś miałby ochote na zestawy głosnikowe wielkości szafy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

Taka dygresja. Analizując głosniki w obudowach BR na przkład w WinISD można sie przekonać jakie zyski daje podwojenie głośników na basie. Kiedy brakuje nam nie tylko spl z jednego ale także liniowego przenoszenia mocy dla basu. Oczywiście to uwaga ogólna a nie konkretnie do tego wykresu. Chyba że ktoś miałby ochote na zestawy głosnikowe wielkości szafy.



jesli chodzi o polączenie dwóch glosników w tl to ciekawa konstrukcje zrobił witek_z

jest układ dwudrozny , albo dwu i pół drożny kolumna w kształcie walca, ale juz nie moge znależć tych wpisów, moze bedzie chciał sam cos napisac na ten temat :)

[ulan66]



jesli chodzi o polączenie dwóch glosników w tl to ciekawa konstrukcje zrobił witek_z

jest układ dwudrozny , albo dwu i pół drożny kolumna w kształcie walca, ale juz nie moge znależć tych wpisów, moze bedzie chciał sam cos napisac na ten temat :)

Zaciekawiło mnie to.

Witek_z jeśli możesz to pokaż tą konstrukcję.



Wysłane z mojego LG-H955

[Gość]

Zaciekawiło mnie to

opis jest na stronie 50 Kolumny-wasze konstrukcje DIY, ale zdjęć i pomiarów juz niema a naprawde super to było zrobione przemyslane i dopracowane w najdrobniejszych szczegółach
