Zasilanie, gniazda ICE


rogus

Rekomendowane odpowiedzi

Witam, mam zamiar złożyć sobie Gainclona i natrafiłem na problem jeżeli chodzi o zasilanie. Mianowicie gdzie można dostać dobre gniazdo ICE. Czy wystarczy proste gniazdo, które podłącza się bezpośrednio do toroida czy trzeba użyć czegoś jeszcze po drodze np. filtrów czy bezpieczników, wiem że można kupić gniazdo ICE od razu z filtrem, niestety w sieci nie znalałem takiego. Będę wdzięczny za adresy sklepów w Warszawie bądź stron internetowych gdzie kupowaliście takie rzeczy. Jestem zupełnym laikiem w tym temacie więc liczę na waszą wiedzę.



Pozdr.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Wielkie dzięki! Właśnie czegoś takie szukałem. Mam jeszcze pytanie czy takie gniazdo bezpośrednio podłącza się do transformatora toroidalnego czy trzeba stosować jeszcze jakieś filtry ?



Pozdr.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Witam

Można bezposrednio, mozna przez filtra, mozna również zastosować gniazdo z filterm gotowym są tesz w tme CS-001F/6/FUSE lub filtercona oznaczenie FW. Opine są podzielone i jak ty zrobisz zależy od ciebie.

Ja do wzmacniacza bym zastosoawał gniazdo bez filtra i dał tylko kondensatory przeciwzakłózeniowe.

Pozdrawiam Romek

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>Harry

"Najlepiej MKP Y2/X1 100n miedzy bieguny a uziemienie a pomiedzy bieguny taki sam lub MKP X2 cos miedzy 220n-470n z TME"



Co do wartosci kondensatora X2 to sie zgodze, ale po 100n Y2 to spora przesada, dla tej wartosci prad uplywu przekracza 7mA. Wystarczy 2n2 lub 3n3, wzglednie moze byc 4n7. Chyba chodzilo o 10n ale to tez zbyt duzo. Zreszta nie wiem czy wogole kupisz 100n Y2.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Gdzie można dostać dobre wtyki IEC akceptujące duże średnice kabla. W tme mają same małe.

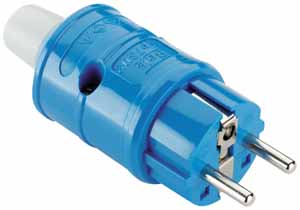

Pisałem o tym na stereo, jeśli ktoś były zainteresowany zakupem wtyczek do swoich sieciówek to może je kupić tutaj:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Cena 9,30 brutto + 5 zł koszta wysyłki

Podobno takich samych używa Siltech do swoich sieciówek (przeczytane gdzieś na forum).

[obrazekLUKASZ-195841_1.jpg]

post-4088-100002261 1170260726_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
