Magnetofon.

[Uszyk]

Na jednej z płytek drukowanych odkryłem lekko przyczernione luty.

Po zmyciu izopropanolem i przelutowaniu, kanał zaczął prawidłowo nagrywać.

Pozostał tylko ten MPX filter,który po wciśnięciu wyłącza całkowicie zapis na prawym kanale.

Pewno gdzieś jest przerwa.Tylko gdzie?Niestety,nie mam żadnych przyrządów pomiarowych,ale szukam.

I tak już jest spory sukces jak na moje możliwości i umiejętności.

[Uszyk]

Może na początek dokładnie wyczyść przełącznik mpx? Najprostsza rzecz wydaje się najbardziej prawdopodobna.



Cały moduł przełącznika MPX zmyłem IP-ą i spryskałem kontaktem PR.

Wszystkie nóżki przelutowałem.Przelutowałem też wszystkie luty na ścieżkach doprowadzające sygnał do modułu.

Bez efektu.

Zamieszczona fotka przedstawia fragment pionowej płyty 44HX,na której jest przełącznik(w środku zdjęcia)oznaczony słowami Test/Audio.

Czy ktoś wie do czego służy?

Pewno do testowania,ale w jaki sposób?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ke_raj]

Pewnie zużyte są już szczotki na komutatorze i on sam też może już być wytarty. Ja w moim pierwszym TA 2570 musiałem z kolei wymienić silniczek od idlera. Pracował normalnie podczas przewijania, ale w czasie odtwarzania nagle się zatrzymywał. Ten silniczek sterujący funkcjami jest niestety nie rozbieralny. Gdyby dało się go rozebrać, to być może samo czyszczenie by pomogło ?

Chodzi o ten boczny? Ja go rozebrałem i mechanizm działa. Objawy miałem takie, jak u Filwoja. Później też był problem z ustawieniem, ale miałem do wglądu TA-2070 i udało się...

[Robinson]

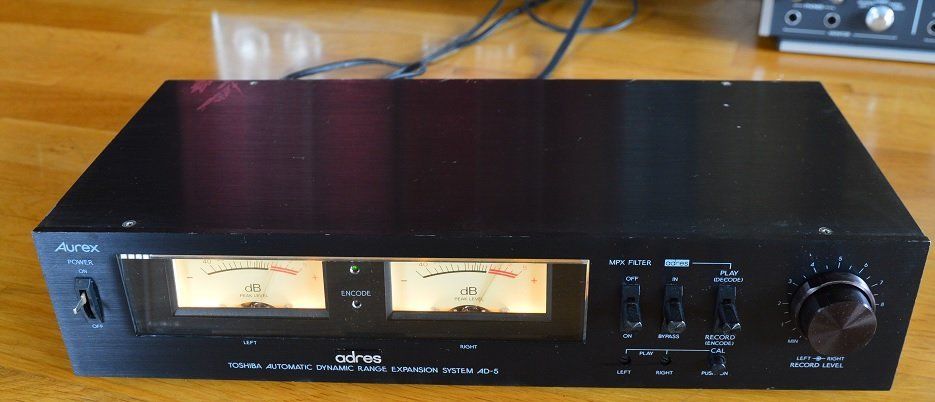

Koledzy, czy miał ktoś z Was do czynienia z urządzeniem typu : Aurex AD-5 , opis na urządzeniu brzmi : Toshiba Automatic Dynamic Range Expansion System. Mam takie urządzenie , kiedys okazyjnie je zakupiłem z przeznaczeniem do magnetofonu szpulowego TASCAM 32. Nie wiem jednak jak to działa , czy to jakis rodzaj reduktora szumów jak zewnętrzne moduły DBX , czy tez cos innego bo napis świadczy o "rozszerzeniu" dynamiki. Może ktoś coś wie? Nie wiem czy jest sens instalowania go w system, choc wygląda ładnie ze wskaźnikami wychyłowymi. Teraz mógłbym go wpiąć w rozdzielacz dbx 200x (jako jeden z sound processor) i móc używać także z deckami kasetowymi. Praktycznie nic o tym urządzeniu nie ma w internecie.

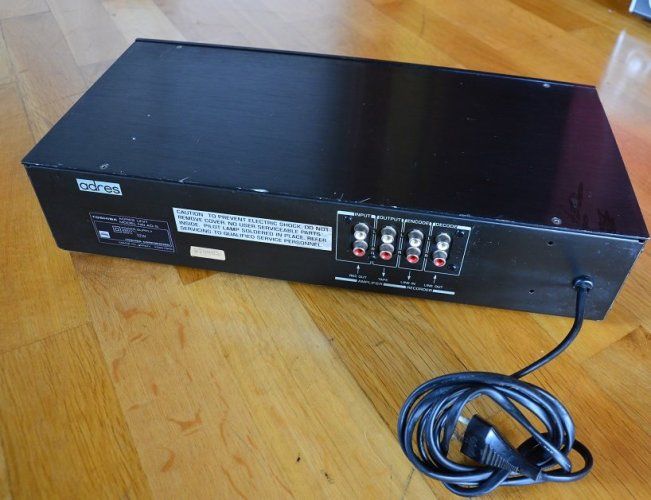

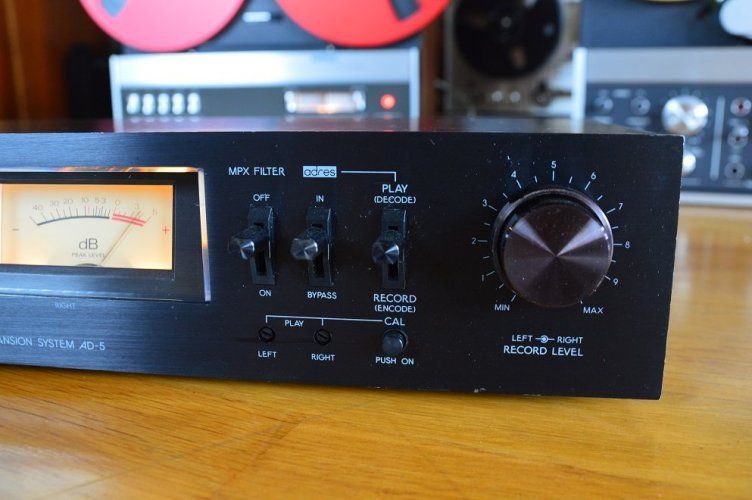

Wklejam tez kilka zdjęć (skopiowane z ebaya, nie mój egzemplarz ale jest identyczny) dla orientacji o co chodzi.

Pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Vlado]

To jest reduktor szumów właśnie jak DBX czy HigCom. Do taśmociagów i może do audycji FM.

W.

[MaciejLK]

To zewnętrzny układ redukcji szumów ADRES (skrót pierwszych liter) - pomysł Toshiby z przełomu lat 70-tych i 80-tych - wtedy wiele firm miało własne pomysły na ten temat i wymyślono wówczas High Com, dbx, Sanyo Super D, Toshiba ADRES, JVC Super ANRS, itp.) - niewiele o nim wiem, poza tym, że to układ o dość dużej kompresji, i oczywiście niekompatybilny z niczym innym - tak samo jak pozostałe, i tak samo jak pozostałe (może poza dbx) nie przyjął się i został zapomniany.

[Robinson]

Zasadniczo chodzi mi o to jak go używać, o jakieś wskazówki praktyczne kogoś kto może używa podobnego systemu.

Ma funkcję kalibracji taśmy i tu jest pytanie jak ustawić poziom rec w magnetofonie a potem w AD-5, które wskazania uznawać za wzór itd.

Pewnie i tak go włącze w system i sie pobawią, zawsze można go użyć z funkcja bypass tylko jako ozdoba wizualna :-)

Pzdr

Edytowane 9 Kwietnia 2014 przez Robinson

[Vlado]

Mam ten system w magnetofonach, osobnego nigdy nie używałem. Jutro znajdę ci jakieś sensowne tłumaczenie jak go używać. Z tego co pamiętam to system pośredni między DBX a DD-S. Podam ci jaka wartość w skali DD odpowiada skali ADRES.

W.

Edytowane 9 Kwietnia 2014 przez vlado

[Filwoj]

Chodzi o ten boczny? Ja go rozebrałem i mechanizm działa. Objawy miałem takie, jak u Filwoja. Później też był problem z ustawieniem, ale miałem do wglądu TA-2070 i udało się...

ke_raj, napisz jak go rozebrałeś i co trzeba było zrobić z nim ? Ja wymieniłem silniczek. Wyglądało na to, że jest OK, ale mechanizm nadal kaprysi. Problem sprowadza się do prawidłowego podnoszenia i opuszczania mostka z głowicami, czasami nie kończy operacji i wszystko się wiesza. Nie znalazłem żadnej przyczyny mechanicznej zacinania się mostka, wygląda to tak jakby czasami silnik nie dawał rady go podnieść. Będę wdzięczny za podpowiedzi, mam 3 takie decki i w dwóch występują podobne objawy.

W.

[Vlado]

Ma funkcję kalibracji taśmy i tu jest pytanie jak ustawić poziom rec w magnetofonie a potem w AD-5, które wskazania uznawać za wzór itd.



W magnetofonie skala w funkcji PEAK, 0 ADRES = -3 dB. 0 DD = +3 dB.

W AD-5 zgodnie ze wskaźnikami.

W.

Edytowane 10 Kwietnia 2014 przez vlado

[Vlado]

Może jeszcze to sie przyda :-)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



W.



Może jeszcze to sie przyda :-)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



W.

I może to:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ke_raj]

Filwoj - o ile dobrze pamiętam, to po wyjęciu silnika sterowania funkcjami, trzeba odgiąć dwie metalowe "łapki", które trzymają plastikowe "wieczko" z wyprowadzeniami przewodów zasilających i szczotkami. Po jego wyjęciu można nasmarować łożyska wirnika. W moim silniczku, który też "nie miał siły", odpadła okładzina jednej ze szczotek. Złożyłem silnik w ten sposób, że blaszka, na której mocowana jest okładzina szczotki, dotyka do komutatora i działa teraz tak, że wyrywa silnik z rąk! Może przypadek, ale działa tak już parę miesięcy, choć liczyłem się z wymianą silnika. Najgorsze było ustawienie mechanizmu sterującego. Musiałem zerknąć na mechanizm w TA-2070 i wszystko zrobiło się jasne, ale... nadal był problem. Okazało się, że przy składaniu silnika zamieniłem przypadkowo polaryzację szczotek... albo samych przewodów - nie pamiętam. Jednak jeszcze raz rozbiórka i - jak na razie - jest ok!

Edytowane 10 Kwietnia 2014 przez ke_raj

[Robinson]

Vlado, bardzo serdecznie dziękuję za pomoc. Szkoda ze te opisy z wegavision po niemiecku bo w tym języku ni w ząb nie rozumiem. Będę próbował i dam znać czy coś wyszło z tej próby.

Pzdr

Edytowane 10 Kwietnia 2014 przez Robinson

[Filwoj]

ke_raj, dzięki za rady, zaraz zobaczę co z tego wyjdzie. Warto grzebać przy tych modelach, nagrywają i odtwarzają wspaniale.

W.

Po pół godzinie silnik rozebrany, nasmarowany i złożony, nie wiem tylko jeszcze z jakim skutkiem. Wlutuję go dopiero jutro.

W.

Edytowane 10 Kwietnia 2014 przez Filwoj

[Vlado]

Vlado, bardzo serdecznie dziękuję za pomoc. Szkoda ze te opisy z wegavision po niemiecku bo w tym języku ni w ząb nie rozumiem. Będę próbował i dam znać czy coś wyszło z tej próby.

Pzdr

Ok. Bardzom ciekaw. Powodzenia :-)

Pozdrawiam.

Włodek.

[muda44]

Jak wyczyścić rolki w Pioneerze CT-S910 ?

Jest jakiś patent na ściąganie klapki ?



Przy okazji - jestem w trakcie porównywania grania CT-900S / CT-959 / CT-979 / CT-S910 z Sony TC-K870ES :)

Pełne ręce i uszy roboty :)

Edytowane 12 Kwietnia 2014 przez muda44

[Vlado]

Przy okazji - jestem w trakcie porównywania grania CT-900S / CT-959 / CT-979 / CT-S910 z Sony TC-K870ES :)

Pełne ręce i uszy roboty :)

Ale i zabawa przednia :-))

W.

[muda44]

Ale i zabawa przednia :-))

A ile zmartwień :/

Miejsca jest na jednego Pioneera a tu trzy rodzynki :)

[Gość G.Mark]

A ile zmartwień :/



Szczerze współczuję.



GM

[Vlado]

A ile zmartwień :/

Miejsca jest na jednego Pioneera a tu trzy rodzynki :)



To jest niestety następstwo choroby :-) Ja wciąż mam ok. 40 maszyn kasetowych i 3 szpulowce :-) A jest tu sporo lepszych ode mnie :-)))

W.



Szczerze współczuję.



GM



No :-))) Puknij w stół, a Grzegorz sie odezwie :-)))

Serdeczności, Włodek.

[muda44]

Szczerze współczuję.

Wcale się Wam nie dziwię tak pokaźnych kolekcji .

979 jest najładniejszy , 910 najdostojniejszy . 959 jest niesamowicie wykonany ...

Nie ma ideału .

Gdyby tak je zmiksować :)

Zona namawia mnie żebym zostawił wszystkie ale raz że nie mam ich gdzie postawić a dwa pod co podłączyć .

Trudny wybór .

[muda44]

Rodzeństwo :)

[miniasy]

Zona namawia mnie żebym zostawił wszystkie ale raz że nie mam ich gdzie postawić a dwa pod co podłączyć .

Trudny wybór .



Słuchaj Żony ;) przynajmniej w "tej" sprawie...



Wystaw jeden, reszta do szafy, pod łóżko... Później za 3 miesiące "zamień" miejscami - zobaczysz jest fajnie jest "bez wysiłku" zmieniać konfigurację..., a może odkryjesz coś nowego w brzmieniu...

Te klocki warte są kolekcjonowania...



Powodzenia w podjęciu decyzji.

[Filwoj]

Zona namawia mnie żebym zostawił wszystkie ale raz że nie mam ich gdzie postawić a dwa pod co podłączyć .

Trudny wybór .

My jesteśmy zbyt skomplikowani a rozwiązania są takie proste. Kobiety pod tym względem są skuteczniejsze, zrób jak radzi ci decydent. Trzy magnetofony pod jedno wejście wzmacniacza to żaden problem a zabawa i radość przy porównaniach nie do przecenienia.

W.

[muda44]

Dzięki :)

Ale zostaje 910tka i 870ES .

959 właśnie znalazł na forum nabywcę , został 979 . Jak ktoś szuka 979 w super stanie technicznym z nowymi paskami i po przeglądzie ( front też super ) to jest wystawiony .

Pokrywa do poprawek . Chyba że coś na nim będzie stało .

Szkoda że tak trudno o zadbane te wysokie modele .

Dwa decki mi wystarczą . Przez ostatnie lata ciągle coś zmieniałem i nawet połowy płyt które mam nie słuchałem :)

Teraz czas na małą kolekcję nagrań i może w końcu przestanę kombinować i zacznę słuchać .

Jak znajdę chwilę opiszę Wam moje porównania z Pioneerami , Sony i Technicsami które w ostatnim czasie u siebie miałem .

[Mad_Man]

muda44 czyli jednak się przekonałeś do Pioneerów z centralnie umieszczoną kieszenią?

[muda44]

muda44 czyli jednak się przekonałeś do Pioneerów z centralnie umieszczoną kieszenią?

Oswajam się :)

S910 jest jakby był z kilka razy używany i to mnie głównie do niego przekonało .

Gdybym znalazł 979 w takim stanie to bym 910 sprzedał .

[ricon]

Pytanie odnośnie krajowej produkcji .Kasprzaka

Czy głowica 205.3 może być zamiennie stosowana zamiast 203.S

Czy tylko do korekcji prąd podkładu

[Violet]

Nie wiem, czy tu było, czy nie było, ale zawsze warto przypomnieć magnetofony ze złotych lat 80-tych XX wieku i z początku 90-tych. Sam mam magnetofon Nakamichi Cassette Deck 1 z 1990 roku. Gra wspaniale...



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[martingo]

Witam

Jestem w potrzebie w transporcie uszkodził mi się potencjometr od REC LEVEL w AKAI GX-95/75, niestety po wymontowaniu okazało się że obie ścieżki po prostu się złamały. Czy ktoś może z szanownych kolegów posiada taki potencjometr na zbyciu niestety szukałem wszędzie albo źle szukałem bo nie mogłem w sieci znaleźć. Oto dane tego potencjometru posiada dwie niezależne osie i przez to nie mogłem go namierzyć: 250KAX2 u mnie jest numer 8366 lub 5 trochę się końcówka starła. W załączeniu dokładam zdjęcie jakie znalazłem w sieci dokładnie o taki mi chodzi potencjometr. Mam również podwójny z grundiga ale ma tylko 2x10kohm więc raczej się chyba nie nada.Wpadłem jeszcze na pomysł zakupu potencjometru stereo 2x220kohm i przełożenia ścieżek ale coś jest nie tak jakoś odwrotnie wskazuje oporność między kanałami a już kilka razy to przekładałem. Niestety ze mnie elektronik taki jak z Putina orędownik pokoju. Proszę pomóżcie.
