Owszem stabilizacja napięciowa nie jest potrzeban. Jeśli jednak z trafa jakim sie dysponuje jak w moim przypadku dostaje ponad 45V (pod obciażeniem) to ja zdesydowałem się na zmniejszenie napięcia do nieco ponad 30V.



A po cholera wam ta niby stabilizacja ?

W sumie pierwszy raz w zyciu widzę taki wynalazek ?

Czy to ma być podgrzewacz wzmacniacza ?



Łączna ilość ciepła wydzielana we wnętrzu wzmacniacza przy danym prądzie jaki chcemy uzyskać przez zastosowanie redukcji w zasilaczu nie wzrośnie, tylko wydzieli się w innym miejscu. Faktycznie jednak zabieg taki tylko czasem ma sensu - np przy ograniczonych możliwościach radiatorów w końcówkach mocy i wiekszym niż potrzeba do uzyskania ząłozonej mocy napieciu w zasilaczu.

[lukaszlab]

Prawdopodobnie po obciążeniu zasilacza prądem

znamionowym napięcie na kondzie 6.8 mF spadnie poniżej 45 V, (zakładam 40 V) więc nie będzie dużej straty mocy w tranie szeregowym (8 W).



Toroidy sztywno trzynają napięcie pod obciążeniem. Myślę ze nie zbijesz go obciażeniem powiedzny 2A do 40V. Spadek napiecie na 3050 to bedzie około 45V*[440/(440+12000)]+2*0.6 = 2.8V , co daje moc przy powiedzmy 2A - 2*2.8=5.6W. Napiecie bez obciażnia przy takim układzie 35*1.41-2.8v=46V. Trzeba by zbić 6V obciązeniem. Z te wyliczenia nie dam sobie reki obciąć :)

[lukaszlab]

Wzmacniacz działa. Co do dźwięku, to możne tylko o minusach - góra nieco wycofana, scena niezbyt precyzyjna. Poprawy w tych kwestiach upatruje w wymianie tranzystorów sterujących na takie jak w oryginale ( teraz mam BC .. i BD139) oraz zmianie elektrolitów (tych 220uF) i dodaniu równolegle do odsprzegającego na wyjściu dobrego kondensatora o pojemności kilku uF, potem już eksperymenty z wymianą samego odsprzęgającego na wyjściu.



Pora też wykonać front i pomalować proszkowo metalową pokrywę. Zdecydowałem się jednak na dodanie na wejściu potencjometru (2x10kohm)- pierwotnie wzmacniacz miał być jako końcówka sterowana z przedwzmacniacza. Myślę tez o głośnikach nowych - napewno coś 8-omownego. Co do monitorowania parametrów - prąd/napięcie w końcówkach to chyba wyprowadzę z tyłu dyskretne piny do pomiaru woltomierzem - pobór prądu jako miara spadku napięcia na niewielkim rezystorze wpiętym w szereg w zasilaniu dla każdego kanału, oczywiście piny zabezpieczone opornikami na wypadek przypadkowego zwarcia do masy.

[wojkubi]

lukaszlab

Jeśli na wyjsciu masz kondensator, to jest to kondensator sprzęgający.Dobry zasilcz stabilizowany pełni dwie funkcje:stabilizuje i FILTRUJE napięcie.

[krzysmxx]

Wzmacniacz działa. Co do dźwięku, to możne tylko o minusach - góra nieco wycofana, scena niezbyt precyzyjna. Poprawy w tych kwestiach upatruje w wymianie tranzystorów sterujących na takie jak w oryginale ( teraz mam BC .. i BD139) oraz zmianie elektrolitów (tych 220uF) i dodaniu równolegle do odsprzegającego na wyjściu dobrego kondensatora o pojemności kilku uF, potem już eksperymenty z wymianą samego odsprzęgającego na wyjściu.



z jaka tolerancją brałeś elementy bierne RC ? Czy parowałeś tranzystory prawy vs. lewy kanał ?

[lukaszlab]

z jaka tolerancją brałeś elementy bierne RC ? Czy parowałeś tranzystory prawy vs. lewy kanał ?



Rezystory 1% metalizowane(Vishay Dale 0,5-1W 1% Metal Film Dale CCF60). Tranzystory mocy parowałem pod względem wzmocninia. Elektrolity wewnetrzne i wyjściowe to ROE ( tu konieczna chyba modyfikacja) Wejściowy to TAD Mustard Cap.

[lukaszlab]

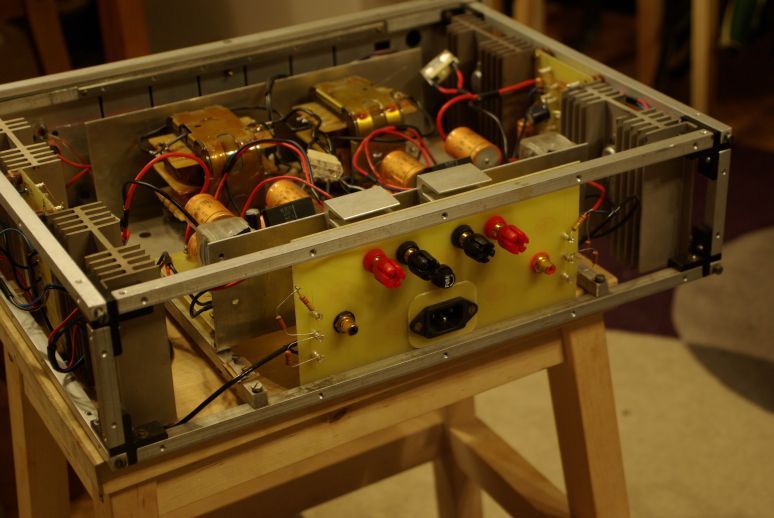

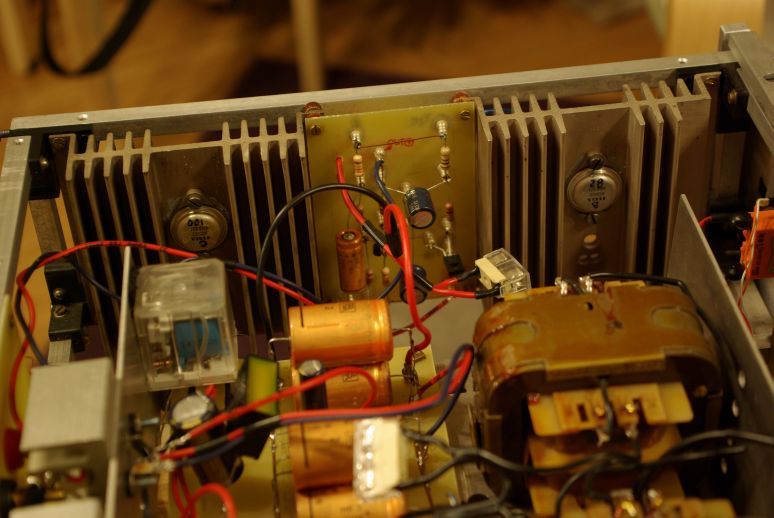

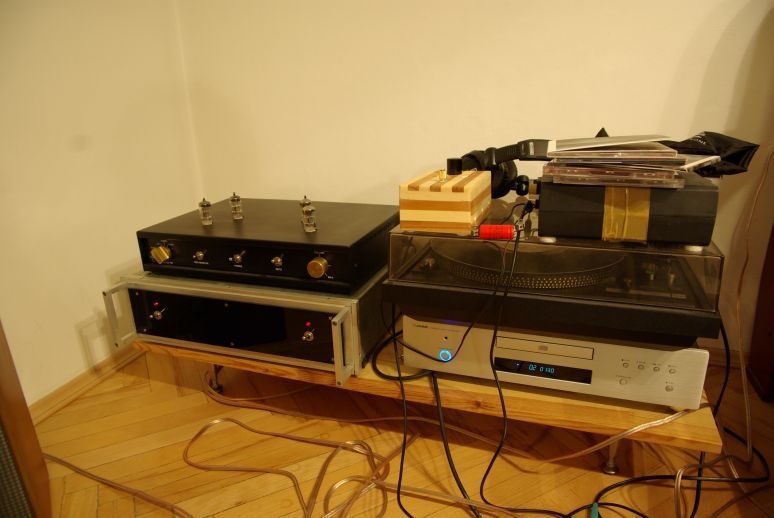

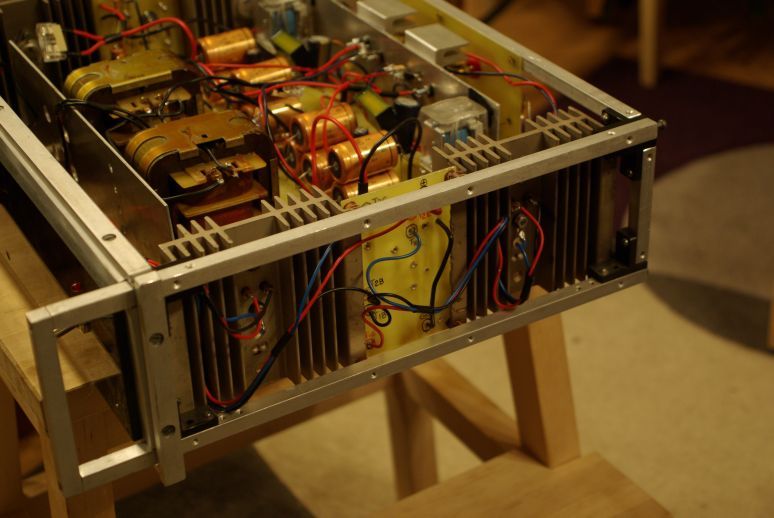

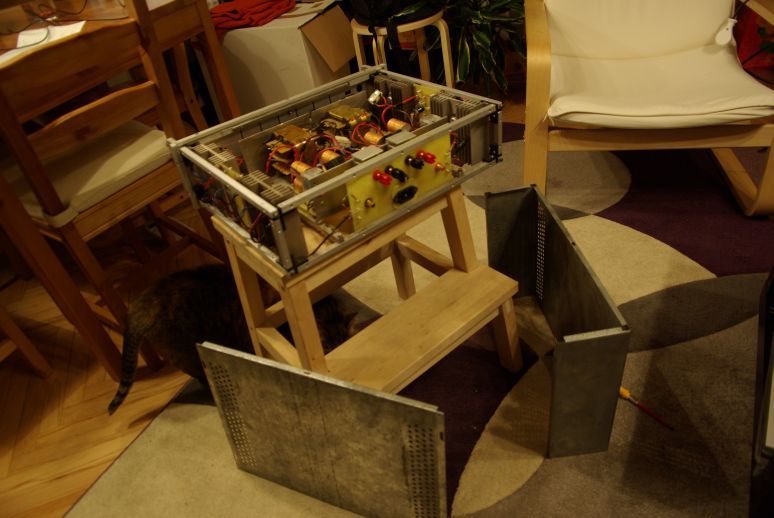

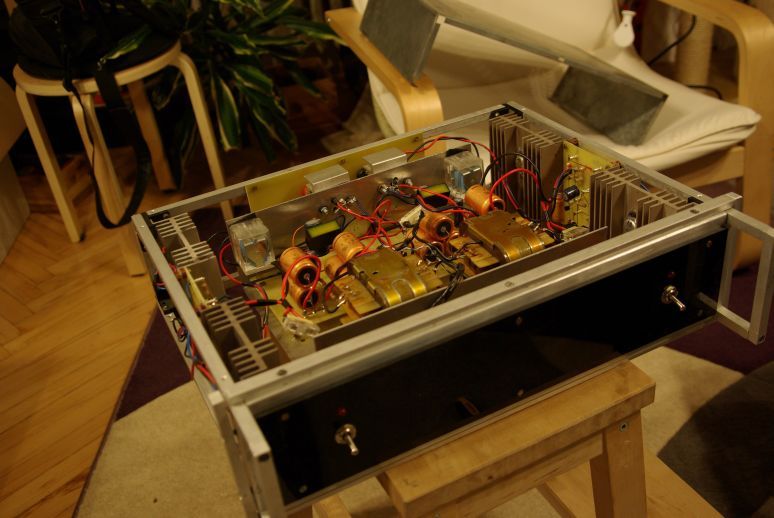

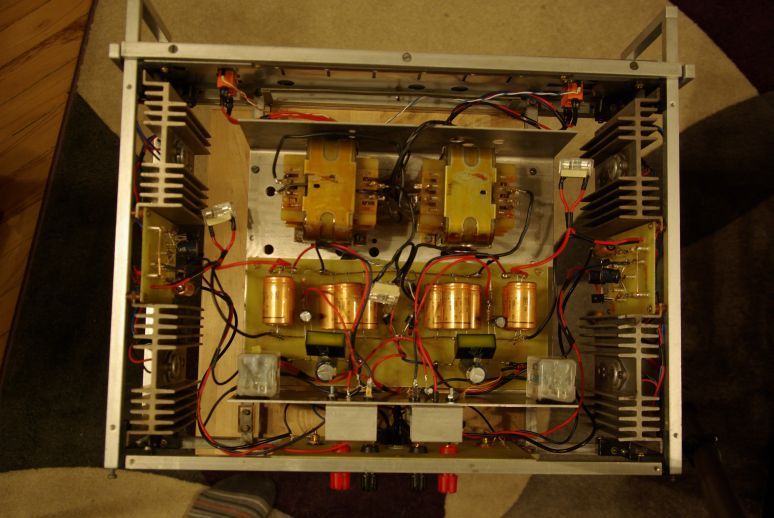

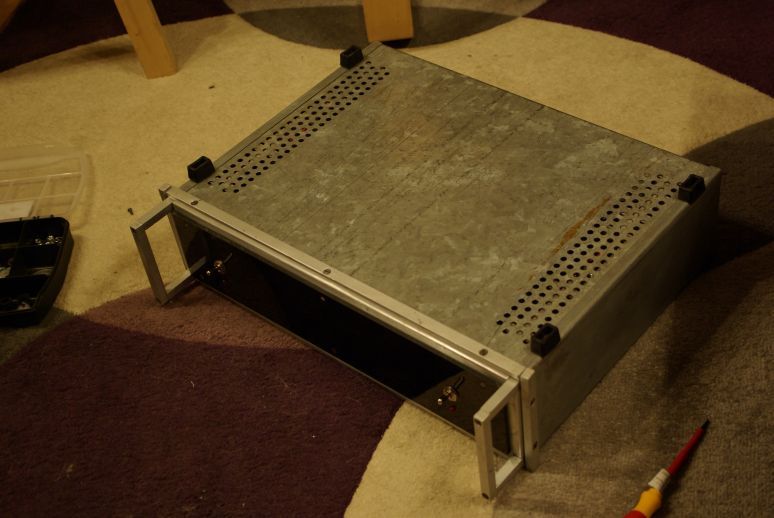

Wklejam kilka zdjęć z moim już skończonym JHL.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomq88]

Piekny jest :) Napiszesz jeszcze cos o brzmieniu po dluzszych odsluchach?

[lukaszlab]

Jestem już po zmianie kondensatorów. Zmieniłem na Panasonic FC. Na wyjściu 2200uF + 6.7uF. Po tym zabiegu duża zmiana na plus - dźwięk żywszy i z jaśniejszą górą. Wiec z dźwięku już jestem w pełni zadowolony i puki co już nie będę grzebał (no mam jeszcze ciekawe 2 kondensatory FRAKO 4700uF i ciekaw jestem jak zagrają ale puki co muszę osłuchać się z aktualną konfiguracją).

Przełączniki na przedzie to : lewy załącz sieć 220V, prawy steruje przekaźnikami załączającymi głośniki. Na tyle piny na których jest wlutowany dzielnik z rezystorów do doboru sygnału - w tym momencie mój preamp daje duży sygnał więc wymaga zmniejszenia. Front jest zrobiony z czarnego plexi gr. 5mm. Na końcówki podawane jest zasilanie 32V, prąd jest około 1.5A na każdy kanał. Jest dość ciepło :)







Widać tam jeszcze sterownik słuchawek - wtórnik w klasie A na polowych tranzystorach wg proj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pifkoo]

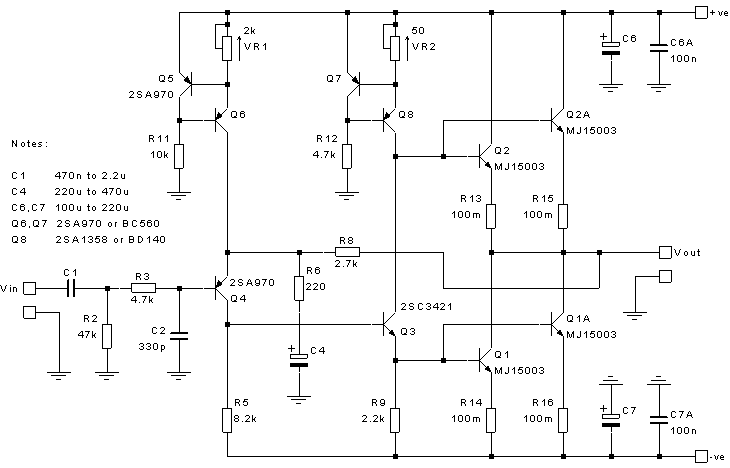

Jestem ciekaw, czy popełniał ktoś wersję z 1996 roku, bardzo chciałbym ją złożyć ale troszkę za głupi jestem, chodzi o projekt płytki oraz dobór elementów, jakie R jakiej mocy, jakie C na jakie napięcia, jaki transformator, parowanie tranzystorów, prowadzenie masy itp. W projektach bardzo dobrze opisanych jak gainclone jeszcze dam rade go sklecić, ale tutaj trochę się boje.





Jeśli ktoś z was ma ochotę podejść do tego wzmacniacza do zapraszam, wspólnymi siłami raźniej.



Tutaj sznurek do projektu



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysmxx]

Jestem ciekaw, czy popełniał ktoś wersję z 1996 roku, bardzo chciałbym ją złożyć ale troszkę za głupi jestem, chodzi o projekt płytki oraz dobór elementów, jakie R jakiej mocy, jakie C na jakie napięcia, jaki transformator, parowanie tranzystorów, prowadzenie masy itp. W projektach bardzo dobrze opisanych jak gainclone jeszcze dam rade go sklecić, ale tutaj trochę się boje.





Jeśli ktoś z was ma ochotę podejść do tego wzmacniacza do zapraszam, wspólnymi siłami raźniej.



Tutaj sznurek do projektu



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



W kolejnych artykułach JLH napisano że jednak wstawianie scalaków jako stabilizatorów, szczególnie wewnątrz wzmacniacza nie jest dobrym pomysłem, z uwagi na ich duże szumy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lukaszlab]

Do towarzystwa mojego JHL pozstanowiłem zrobić monitoreki z szerokopasmowym Fostex FE 126En.

[wladl]

Przy okazji ponownej zabawy i modernizacji wzmacniacza JLH zbudowanego parę lat temu powstał nowy projekt płytki. Pierwsza wersja, prowizoryczna długo wytrzymała :) W zasadzie to będzie chyba budowany od nowa. Płytka projektowana pod tranzystory sterujące BD139/140. Rezystory emiterowe składane z 3x0,33R. Końcowe to dwie pary. Układ płytki uwzględnia moją koncepcję montażu, płytka pionowo równolegle do radiatora. Jeśli jednak ktoś by był chętny, udostępnię projekt Eagla. W załączniku schemat bazowy na którym gram parę lat. Jeszcze nie trawiłem tej płytki, ale niespodzianek się nie spodziewam.

Ścieżki prądowe i masy można pocynować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lukaszlab]

Z tego schematu wiecej W można wycisnąć. Na jakich parametrach bedziesz go uruchamiał??

[wladl]

Stary wzmacniacz chodził z sumarycznym prądem coś koło 2,8A. Na więcej nie pozwalały radiatory. I tak był trochę wentylowany wiatrakami.Napięcia zasilania teraz nie pamiętam. Tranzystory końcowe to BUV21, wytrzymują dużo więcej. Zasilanie było ze stabilizacją i mnożnikiem pojemności. Użyte kiedyś do zasilania kondensatory zaczęły teraz paskudnie bulgotać. Dlatego koncepcja gruntownej przebudowy układu. Ile da się wycisnąć, okaże się w praniu. Z praktyki, umieszczenie małego tranzystora tego ze źródła regulującego bias na radiatorze stabilizowało termicznie wzmacniacz. Po włączeniu była znaczna górka prądu spoczynkowego. Po nagrzaniu się trzymał stabilnie. Regulacja oczywiście po nagrzaniu.

[lukaszlab]

Chodzi mi po głowie pewien pomysł. Te nasze wzmacniacze kl.A pożerają sporo prądu. I o ile w czasie ich słuchania nie jest to problem to zdarza się że sprzęt przypadkiem pozostawia się właczony dluższy czas. Czy nie przydał by się jakiś automatyczny układ zmiejszający prąd spoczynkowy gdy np. nie gra z 15min ?

[wladl]

Mój syn kiedy go jakiś czas użytkował miał częste przypadki zostawienia włączonego sprzętu. O ile w wersji z kondensatorem na wyjściu zmiana biasu może być możliwa, to z zasilaniem symetrycznym po zmianie prądu spoczynkowego leci lekko DC na wyjściu i trzeba korygować. Chyba niepotrzebna komplikacja układu.

[lukaszlab]

No tak w wersji z symetrycznym zasilaniem mógłby być z tym problem. Ja mam pojedyncze/kondensatory na wyjściu więc jest łatwiej. Obniżenie prądu można by uzyskać zmniejszając napięcie zasilania końcówki podawane z tranzystorów mocy w zasilaczu - musiał by to być powolna i płynna zmiana. Myślę za załączany małym przekaźnikiem rezystor zmieniający proporcje w dzielniku napięcia sterującym tranzystorem w zasilaczy byłby skuteczny, jest tam spory kondensator wpięty między bazę i masę który nadawał by temu odpowiednią bezwładność.
