wzmak JLH !!!!!!!!!!!!!!!!

[Irvine]

Zdaje sobie sprawę, że najlepszy byłby brak kondensatora jednak chciałbym pozostać przy tej wersji. Chciałbym trochę poeksperymentować z różnymi kondensatorami wyjściowymi i "wybrać optymalne brzmienie" {tak wiem, że z reguły wzmacniacz powinien być transparentny, ale reguły są żeby ja... ;)} Wymieniłem kondensatory sprzężenia na Nichicon Muse i powiem że jest lekka poprawa, teraz muszę kupić jakiś lepszy kondensator wyjściowy, padnie na Silmic'a raczej. Zależy mi na tym aby maksymalnie wykorzystać układ oryginalny w jego minimalistycznej formie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojkubi]

Wymieniłbym także rezystory na elpody.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Daj bypassy foliowe na elektrolity, na wyjściowy możesz dać nawet 10-20uF.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Przy tak małych pojemnościach warto chyba zastosować polipropyleny

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojkubi]

Możesz zrobić pewien myk . Poprzez bezpośrdnie podłączenie zacisków w kolumnie dla toru głośnika wysokotonowego do wjścia wzmacniacza bez kodensatora sprzęgającego.Zaburzy to wprawdzie charakterystykę fazową,ale może dowiesz się czegoś więcej o wpływie kondensatora wyjściowego na wysokie tony

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[HouseDeeJay]

Witam.



Panowie mam kilka pytań co do tego wzmacniaczyka, oto i one :



1.Czy dobrze rozumuję, że wzmacniacz jest zasilany symetrycznie ?

2.Jakie trafko się najlepiej nada ?

3.Jaką moc można uzsykać powiedzmy przy zasilaniu +/- 35 V i obciążeniu 6 ohm ?

4.Czy na kondensator wejściowy nada się bipolarny Nichicon 10 uf ? (zostały mi po G.C)

5.Czy ktoś już pomyślał, o grupowym zamówieniu płytek ? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irvine]

HouseDeeJay



Ad.1

Po części dobrze rozumiesz, wzmacniacz może być zasilany symetrycznie jak i niesymetrycznie, zależy od wersji.

Ad.2

W sumie nada się każde dające odpowiednie napięcie wyjściowe i mające odpowiednią wydajność prądową(w moim przypadku to toroid 200VA 2x24V wystarcza mi z lekkim zapasem przy mocy wyjściowej ok 12W) najlepiej polecam trafo toroidalne w wykonaniu audio, przewymiarowane o jakieś 100VA.

Ad.3

Wszystko zależy od tego jaki prąd spoczynkowy ustalisz. Możesz przyjąć że Po=(Uz*I)*0,3 (Po - moc wyjściowa, Uz - napięcie zasilania, I - prąd spoczynkowy)

Ad.4

Jeżeli dołożysz jeszcze z 2200uF to na pewno się nada, przy tych 10uF to pasmo przenoszenia zacznie się od ok 1kHz(o ile nie dziabnąłem się w obliczeniach)

Ad.5

Pomyśleć można zawsze ;) Wzór płytki jest gotowy :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[HouseDeeJay]

Ja myślę o tylko wykonaniu wersji pierwszej. Z zasilaniem symetrycznym. Więc nie wiem po co ten C 2200 uF...? Skoro do tej wersji zalecany jest C wejściowy 2,2 uf to chyba 10 uF też się nada, czy nie ?

Mam trafo 2 x 18 V 250 VA ale chyba niestety nie wyciągnę z niego dużo... :/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irvine]

Przepraszam, pomyliłem się, myślałem że pytasz o wyjściowy przy zasilaniu niesymetrycznym.



Z trafem nie ma tragedii, to dwadzieścia pare watów dasz rade wycisnąć, a jaka moc Ci interesuje? Przy efektywnych(tak od 90dB i więcej) kolumnach to taka moc koło 20W jest całkiem zadowalająca.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[HouseDeeJay]

No właśnie, te dwadzieścia parę watów wystarczy w zupełności. :) Pokój mam nieduży więc nawet stary WST 102 świetnie daje radę...oczywiście mocowo. Kolumn jeszcze nie ma ale do ich budowy mam już dosyć ważna wytyczną - efektywność. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mwsk8]

Witam serdecznie, czy ktos moglby zrobic do tych schematow plytki pcb ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tallica]

Pora odgrzebać temat ;) Zbudowałem na szybko wersję JLH z 1969r. Bardzo mi się spodobało to co usłyszałem. Chciałbym zrobić wersję ~3W przy 4ohm. Wzmacniacz ma napędzać głośnik wysokotonowy. Na diyaudio.com jest wersja 3W przy 8ohm, napięcie zasilania 14V i prąd 650mA (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ). Czyli dla 4ohm prąd powinien być dwa razy większy. Zacząłem od symulacji układu odpowiednio dla 8 i 4 ohm'ów. Będę wdzięczny za wszelkie sugestie odnośnie doboru rezystorów w układzie. Mam trzy pary tranzystorów KD503 - na nich chcę zrobić tę wersję.

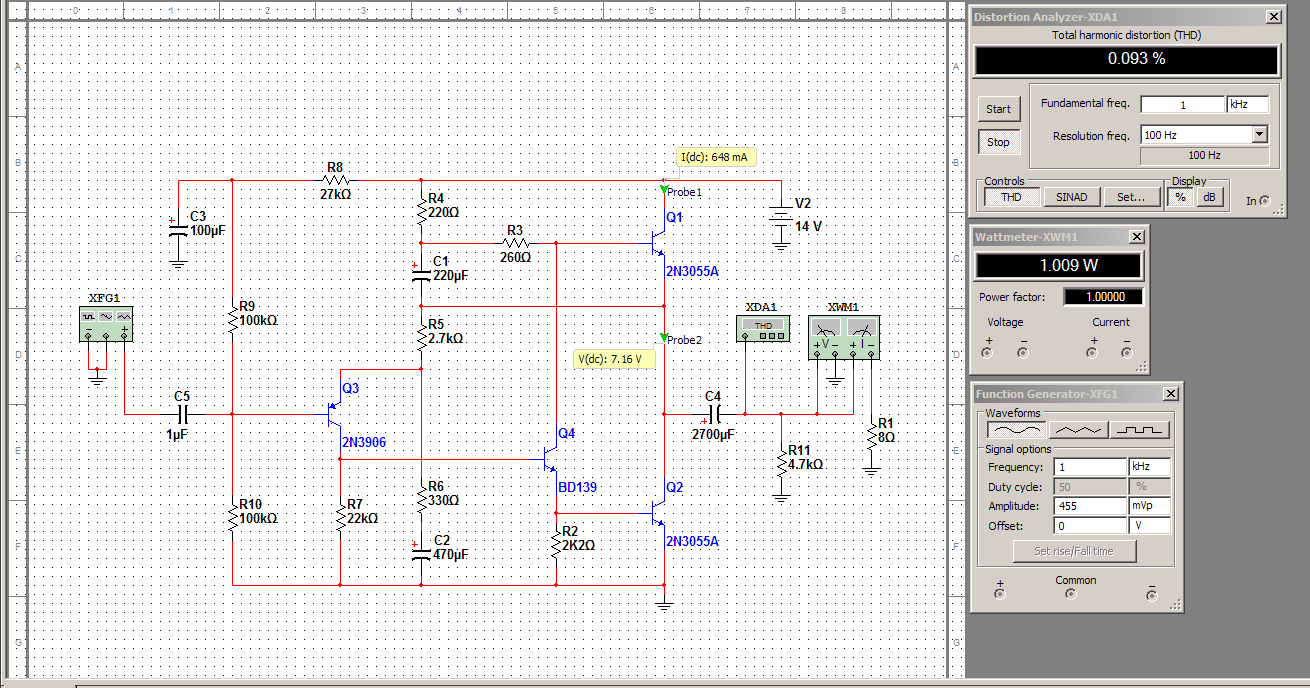

wersja 8ohm:

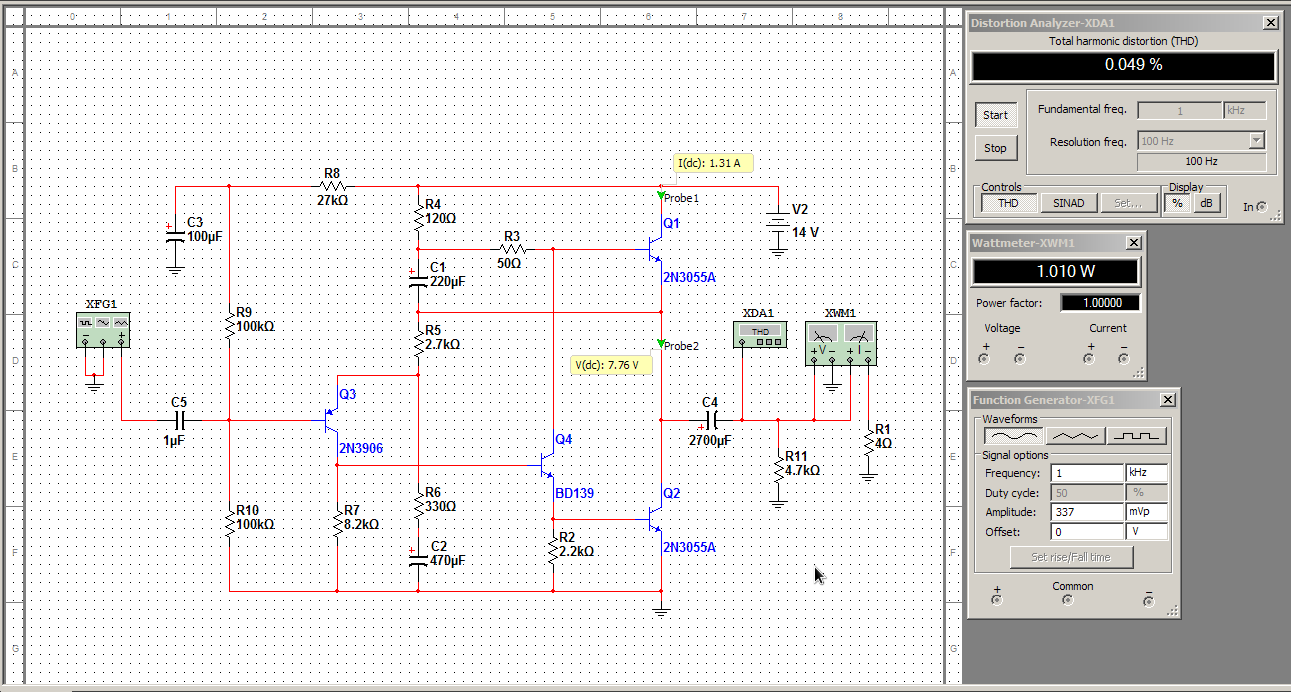

wersja 4ohm:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysmxx]

Hej Koledzy,

Ja co prawda nie buduję oryginalnego wzm. JLH, ale jakąś jego "pochodną" czyli Death of Zen (wersja z niesymetrycznym zasilaniem): czy ktoś może miał okazję porównać JLH i DoZ ?



pozdrawiam - Krzysiek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lukaszlab]

Witam wszyztkich. DiY audio zajmuje sie hobbystycznie. Od jakiegos czasu zmagam sie ze wzmacniaczem JHL - małymi kroczkami idę do przodu. W weekend udało mi się uruchomić zmontowane płytki dwóch kanałów - posło bez problemu. Układ w wersji oryginalnej - tranzystory tylko inne - mocy to tesla KD 502. Układ buduje na bazie wzmacniacza POLKAT FORTE 101S. We wnętrzu pozostały radiatory i tranfromatory zasilania. Montaż wykonuje na zasadzie turred board. Postaram się zamieściś jakies fotki niebawem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysmxx]

Witam wszyztkich. DiY audio zajmuje sie hobbystycznie. Od jakiegos czasu zmagam sie ze wzmacniaczem JHL - małymi kroczkami idę do przodu. W weekend udało mi się uruchomić zmontowane płytki dwóch kanałów - posło bez problemu. Układ w wersji oryginalnej - tranzystory tylko inne - mocy to tesla KD 502. Układ buduje na bazie wzmacniacza POLKAT FORTE 101S. We wnętrzu pozostały radiatory i tranfromatory zasilania. Montaż wykonuje na zasadzie turred board. Postaram się zamieściś jakies fotki niebawem.



Myślałem że już nikt nic w tym wątku nie napisze ...

Ja mój DoZ też zamierzam robić na KD 502 (choć nie ukrywam że coś opornie mi idzie od skompletowania części).

A czy przeliczyłeś radiatory ? Bo nie wiem czy te z Forte wystarczą



pozdr - Krzysiek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lukaszlab]

Wczioraj zpiołem wszytko w szkielet Forte. Radiatorów nie liczyłem - nie przypuszcząłme ze mogą być za małe :). Tzn nie mam ambicji na wiecaj niż 10 - 15 w klasie A z tego JHL. Przy napięciu zasialania 27V i prądzie rzęduu 1.5 A radiatory w zupełności wystarczające - na takich parametrach wczoraj pracowały końcówki. No i zagralo obiecująco - nie było jeszcze odsłuchu stereo ale kanały odzielnie. Dał się zauważyć wyraźny bas. Kondensatory weanątrz mam 470mikroF (wg proj ma być 220), odsprzegajacy 3300mikro.



Postaram się dziś zrobić fotki i wkleić tu - całkiem praktyczny wydaje mi się montaz na turred board. Pierwotnie myślałem o płytce drukowanej ale szcześliwie odszedłaem od tej koncepcji dla tego wzmacniacza.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysmxx]

Wczioraj zpiołem wszytko w szkielet Forte. Radiatorów nie liczyłem - nie przypuszcząłme ze mogą być za małe :). Tzn nie mam ambicji na wiecaj niż 10 - 15 w klasie A z tego JHL. Przy napięciu zasialania 27V i prądzie rzęduu 1.5 A radiatory w zupełności wystarczające - na takich parametrach wczoraj pracowały końcówki. No i zagralo obiecująco - nie było jeszcze odsłuchu stereo ale kanały odzielnie. Dał się zauważyć wyraźny bas. Kondensatory weanątrz mam 470mikroF (wg proj ma być 220), odsprzegajacy 3300mikro.



Postaram się dziś zrobić fotki i wkleić tu - całkiem praktyczny wydaje mi się montaz na turred board. Pierwotnie myślałem o płytce drukowanej ale szcześliwie odszedłaem od tej koncepcji dla tego wzmacniacza.



Pozdrawiam



A co to jest "turred board" ? Co do radiatorów - powinny być zbliżone do takich ze wzmacniacza ok 2x100 W w kl. AB,

przy 2x10 W mocy wyjściowej w kl. A [przy 27 V/ 1.5 A] (sprawdź temperaturę radiatorów - czy po pewnym czasie się stabilizuje,

szczególnie bez sygnału)



pozdr - Krzysiek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lukaszlab]

Zdjecia z montażem na turred board do znalezienia w sieci np:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



To jest montaz do punktów lutowniczych - zwany tez montażem przestrzennym. Czesto stosowany w wzm lampowych i gitarowtch.



Ja w turrety zaopatrzyłem się tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



nabyłem tam też rezystory i kondensatory wejściowe.

Turrety montuje się do bakielitowych płytek - te jednak ciezko dostać wiec użyłem grubszego laminatu bez miedzi z allegro.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysmxx]

Zdjecia z montażem na turred board do znalezienia w sieci np:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



To jest montaz do punktów lutowniczych - zwany tez montażem przestrzennym. Czesto stosowany w wzm lampowych i gitarowtch.



Ja w turrety zaopatrzyłem się tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



nabyłem tam też rezystory i kondensatory wejściowe.

Turrety montuje się do bakielitowych płytek - te jednak ciezko dostać wiec użyłem grubszego laminatu bez miedzi z allegro.

OK, ale "turred" to nie "turret" :) O montażu przestrzennym też słyszałem. A czy ten amptone.pl sprzedaje same "kołki", czy też

płytki do nich tez i czy nawiercone ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lukaszlab]

Przepraszam za literówki. W amptopne można kupic same kołki w dziale czesci do kolumn wzacniaczy. Układ kołków trzeba zaplanowac i płytke wykonać samemu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lukaszlab]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

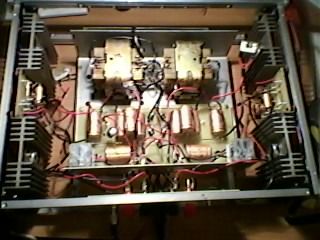

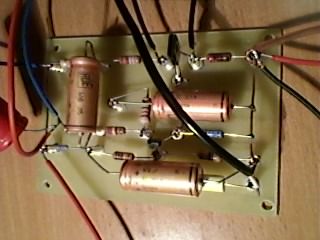

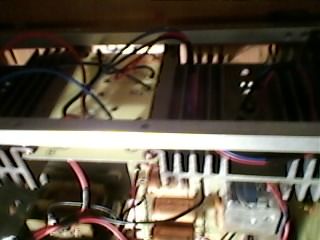

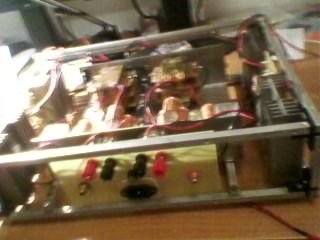

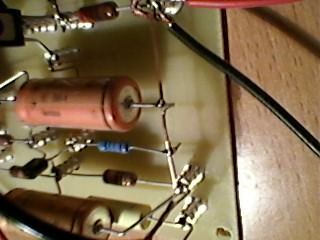

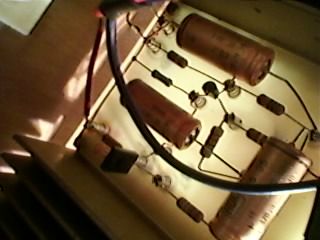

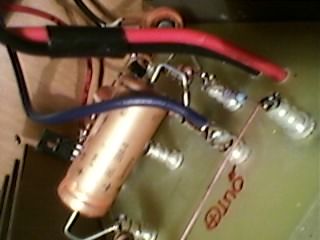

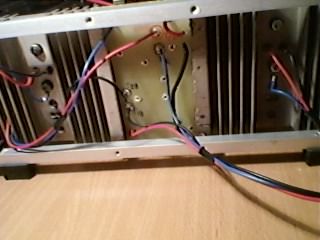

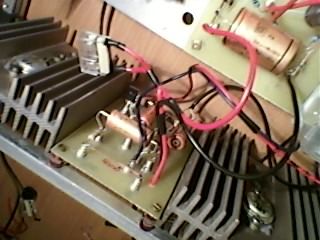

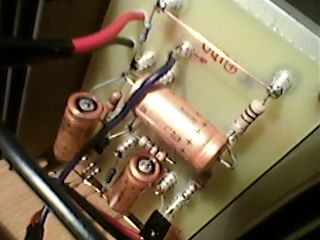

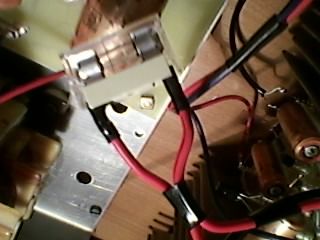

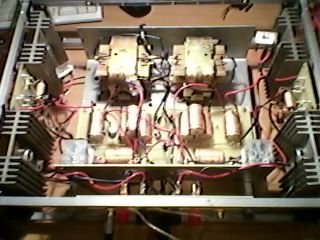

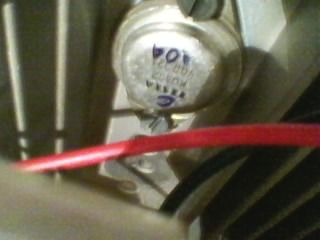

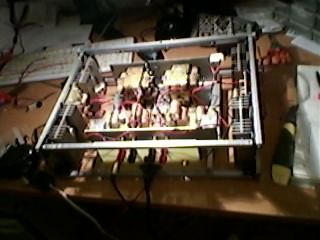

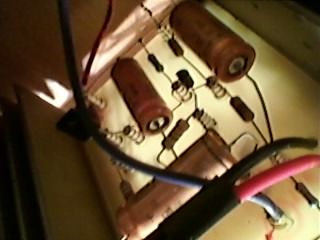

Witam poniżej kilka fotek z aktualnego stanu JHL



Jakość zdjęć marna niestety - robione komórką. Napięcie w zasilaczu 45V ( pobierane z trzech uzwojeń oryginalnych transformatorów Forte - jedno uzwojenie wolne) stabilizowane do ok 33V. Prąd jest ok 1.6A na kanał. radiatory z Forte dają jeszcze rade. Z kolei te w zasilaczach przykręcone do blachy mocno się grzeją - redukują napięcie zasilania o 12v i tam będzie trzeba coś temu zaradzić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomq88]

redukują napięcie zasilania o 12v i tam będzie trzeba coś temu zaradzić.



Może kilka stabilizatorów równolegle?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysmxx]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Witam poniżej kilka fotek z aktualnego stanu JHL



Jakość zdjęć marna niestety - robione komórką. Napięcie w zasilaczu 45V ( pobierane z trzech uzwojeń oryginalnych transformatorów Forte - jedno uzwojenie wolne) stabilizowane do ok 33V. Prąd jest ok 1.6A na kanał. radiatory z Forte dają jeszcze rade. Z kolei te w zasilaczach przykręcone do blachy mocno się grzeją - redukują napięcie zasilania o 12v i tam będzie trzeba coś temu zaradzić.



Wygląda na to że radiatory stopnia mocy są OK, bo chyba takie same jak ja mam (a liczyłem). Ja tylko daję je na zewnątrz obudowy. Gdybyś redukował

nap. zasilania o 12 V to radiatory stabilizatora musiałyby oddać po 19 W, czyli warto też je przeliczyć. Sprawdź realny spadek na tranzystorze

szeregowym stabilizatora - żeby ustalić jaką moc rzeczywiście tracą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lukaszlab]

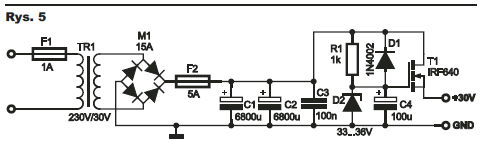

Mostek prostowniczy jest jeden i dalej stabilizaja na tranzystorach odzielnych dla kazdego kanału. Problem ich grzania wynika z tego że są przykręcone do tej blachy na której znajduje się cały zasilacz, ma ona jednak spore wycięcie którego nie widac na zdjęciu i trazsytory grzeją lokalnie tą blache. Układ zasilacza uruchomiłem dopiero wczoraj (wczęsniej końcówki zasilałem z zewnętrznego zasilacza) i obawiałem się pojawienia przydzwięków sieci - ku mojej radości przydzwieków brak :). W zasilaczu łacznie 8x3300=26400mikroF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysmxx]

Mostek prostowniczy jest jeden i dalej stabilizaja na tranzystorach odzielnych dla kazdego kanału. Problem ich grzania wynika z tego że są przykręcone do tej blachy na której znajduje się cały zasilacz, ma ona jednak spore wycięcie którego nie widac na zdjęciu i trazsytory grzeją lokalnie tą blache. Układ zasilacza uruchomiłem dopiero wczoraj (wczęsniej końcówki zasilałem z zewnętrznego zasilacza) i obawiałem się pojawienia przydzwięków sieci - ku mojej radości przydzwieków brak :). W zasilaczu łacznie 8x3300=26400mikroF



U mnie zasilacz będzie po 10000 uF/kanał + powielacz pojemności (2N3055 + BD 137 + 220 uF) - tak że straty mocy w tr. szeregowym powinny być mniejsze,

a filtracja wystarczająca (schemat +/- jak u Elliota w DoZ).

Kanały zasilane z 1 trafo toroid, ale z oddzielnych uzwojeń i mostków po 15A.

A propos - jakie mostki dałeś ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lukaszlab]

Mostek mam zrobiony na diodach prostowaniczych - chyba 10A. Ten "powielacz" może też spełniać funkcje miękkiego startu w zależmności przez jaki rezystor ładuje się to 220u. Teraz u mnie jest 8K i kondensator aż 1000u co powoduje ze napięcie wzrasta do do pełnej wartosci w ciągu dobrych kilku sekund. Na wyjsci głosnikowym sa jeszcze przekzaniki po jednym na kanał - bedą sterowanie manualnie przełącznikiem na froncie. Procedura odpalania -> zalisanie 220 i po chwili dopiero ręczne załacznie głoników przekźnikami, wyąłczanie odwrotnie - można by autonat zrobić ale wole takie toporne niezawodne rozwiązanie.



Inna sprawa to zastanawiam się czy nie warto by przewidzieć mozłiwość prostej i dyskretnej wizualizacji napiecia i prądu na panelu frontowym - oczywiscie bez zadnych "fajerwerków".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysmxx]

Mostek mam zrobiony na diodach prostowaniczych - chyba 10A. Ten "powielacz" może też spełniać funkcje miękkiego startu w zależmności przez jaki rezystor ładuje się to 220u. Teraz u mnie jest 8K i kondensator aż 1000u co powoduje ze napięcie wzrasta do do pełnej wartosci w ciągu dobrych kilku sekund. Na wyjsci głosnikowym sa jeszcze przekzaniki po jednym na kanał - bedą sterowanie manualnie przełącznikiem na froncie. Procedura odpalania -> zalisanie 220 i po chwili dopiero ręczne załacznie głoników przekźnikami, wyąłczanie odwrotnie - można by autonat zrobić ale wole takie toporne niezawodne rozwiązanie.



Inna sprawa to zastanawiam się czy nie warto by przewidzieć mozłiwość prostej i dyskretnej wizualizacji napiecia i prądu na panelu frontowym - oczywiscie bez zadnych "fajerwerków".

Sprawdziłem w domu - jednak pojemności główne zasilacza to 6.8 mF/kanał (nie 10 mF), ale za to w bazie trana sterującego powielacza pojemności jest coś-jakby filtr, z dwoma

kondami po 0.47 mF . Nie wiem czy "miękki start" tego typu (tzn. 1 mF + 8k) nie będzie głównie generował trzasków w głosniku przy starcie .... Sam też rozpatrywałem różne warianty startu, ale jak na razie będzie wszystko na stałe podłączone -> jak zaobserwuję pzrykre efekty - to zrobię też ręczne dołączanie

głośników. Co do wizualizacji - myslałem o jakimś układzie typu Zenerka+LED+opornik: LED zaświeca się gdy napięcie zasilania przekroczy założony próg, ale na razie sobie odpuściłem bo chyba nie byloby to efektywne. Schemat zasilacza w załaczeniu (1 gałąź zasilacza Elliotta do DoZ). Trafo toroid 200 VA, 2x35V. (qrcze coś się mi schemat nie załącza - to może później).



schemat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lukaszlab]

Układ który wkleiłeś to rodzaj filtra nie zaś stabilizatora, w oryginalnym artykule JHL jest też schemat zasilacza z podobnym efektem działania. Redukcja napięcia zasilania będzie tu niewielka. Przy twoim trafo 35V dostaniesz na wyjściu z tego układu około 45V. Pytanie czy takim napięciem chcesz zasilać końcówki? Jeśli chcesz uzyskać mniejsze napięcie to sumę 220R+220R trzeba zwiększyć. Wtedy zwiększy się spadek napięcia na 3055 no i moc na nim wydzielana przy danym prądzie. Te dwa tranzystory pracują w układzie Darlingtona zwiększającym wzmocnienie. Można też użyć scalonego stabilizatora do wysterowania 3055 jeśli potrzebna jest redukcja napięcia - myślałem o LM317, ale ostatecznie w tym wzmacniaczu stawiam tylko na elementy dyskretne :).



Dokonałem dziś pierwszego odsłuchu. Odtwarzacz XINDAK CD06 dalej przedwzmacniacz lampowy i JHL jako końcówka mocy. Kolumny niszowe :) Telefunken TL500 (4ohm) - mam je dość osłuchane. Do tej pory w tej konfiguracji w roli końcówki mocy "wypatroszony" ze wszystkich zbędnych rzeczy wzmacniacz z lat 60' na tranzystorach germanowych (klasa AB) o mocy kilkunastu W na kanał.



Przydzwięków brak, równowaga głośnosci obydwu kanałów ok (uff, o te dwie rzeczy się obawiałem). Zagrał ten "grzejnik" ładnie. Ale też nie doznałem "oszłamiających" wrażeń. Owszem średnica i góra zabrzmiała powiedział bym pełniej, ogólnie spokojniej, i jakby bardziej gęsty dzwięk. Na te różnice liczyłe. Niskie tony nieco skrepowane - ale tu upatrywałe bym przyczyny w 3300uF na wyjsciu co przy 4ohm głosnikach może być malo, ponadto na wyjsciu z przedwzancniacz musialłem zrobić dzielnik sygnału i chyba dałem oporniki o zbyt małym oporze co mogło zbyt obciążyć wyjście przedwzmacniacz i przyciąć niskie tony. Wiec w w kwesti niskich myśle bedzie lepiej. Ogólnie głosniczki to by się zdały 8 omowe a na dziś ma tylko dwie pary 4 omowe. Ogólnie wrażenia z tego roboczego jeszcze odsłuchu obiecujące.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[max-bit]

A po cholera wam ta niby stabilizacja ?

W sumie pierwszy raz w zyciu widzę taki wynalazek ?

Czy to ma być podgrzewacz wzmacniacza ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysmxx]

Układ który wkleiłeś to rodzaj filtra nie zaś stabilizatora, w oryginalnym artykule JHL jest też schemat zasilacza z podobnym efektem działania. Redukcja napięcia zasilania będzie tu niewielka. Przy twoim trafo 35V dostaniesz na wyjściu z tego układu około 45V. Pytanie czy takim napięciem chcesz zasilać końcówki? Jeśli chcesz uzyskać mniejsze napięcie to sumę 220R+220R trzeba zwiększyć. Wtedy zwiększy się spadek napięcia na 3055 no i moc na nim wydzielana przy danym prądzie. Te dwa tranzystory pracują w układzie Darlingtona zwiększającym wzmocnienie. Można też użyć scalonego stabilizatora do wysterowania 3055 jeśli potrzebna jest redukcja napięcia - myślałem o LM317, ale ostatecznie w tym wzmacniaczu stawiam tylko na elementy dyskretne :).



Dokonałem dziś pierwszego odsłuchu. Odtwarzacz XINDAK CD06 dalej przedwzmacniacz lampowy i JHL jako końcówka mocy. Kolumny niszowe :) Telefunken TL500 (4ohm) - mam je dość osłuchane. Do tej pory w tej konfiguracji w roli końcówki mocy "wypatroszony" ze wszystkich zbędnych rzeczy wzmacniacz z lat 60' na tranzystorach germanowych (klasa AB) o mocy kilkunastu W na kanał.



Przydzwięków brak, równowaga głośnosci obydwu kanałów ok (uff, o te dwie rzeczy się obawiałem). Zagrał ten "grzejnik" ładnie. Ale też nie doznałem "oszłamiających" wrażeń. Owszem średnica i góra zabrzmiała powiedział bym pełniej, ogólnie spokojniej, i jakby bardziej gęsty dzwięk. Na te różnice liczyłe. Niskie tony nieco skrepowane - ale tu upatrywałe bym przyczyny w 3300uF na wyjsciu co przy 4ohm głosnikach może być malo, ponadto na wyjsciu z przedwzancniacz musialłem zrobić dzielnik sygnału i chyba dałem oporniki o zbyt małym oporze co mogło zbyt obciążyć wyjście przedwzmacniacz i przyciąć niskie tony. Wiec w w kwesti niskich myśle bedzie lepiej. Ogólnie głosniczki to by się zdały 8 omowe a na dziś ma tylko dwie pary 4 omowe. Ogólnie wrażenia z tego roboczego jeszcze odsłuchu obiecujące.





Tak jak napisał max-bit - dla A klasy stabilizacja nie jest potrzebna, natomiast dobra filtracja owszem. Stabilizatory scalone, jak czytałem,

stosowane w tym miejscu mogą być źródlem dodatkowych zakłóceń, dlatego wolę Darlingtona. Prawdopodobnie po obciążeniu zasilacza prądem

znamionowym napięcie na kondzie 6.8 mF spadnie poniżej 45 V, (zakładam 40 V) więc nie będzie dużej straty mocy w tranie szeregowym (8 W).

A stabilizacja byłaby potrzebna gdyby zmieniał się pobór prądu - a ten przecież się nie zmienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
