Przeróbka zwrotnicy - potrzebna pomoc


Buber

Recommended Posts

Mam robione na zamówienie kolumny 2,5 drożne oparte na wysokotonowym berylowym Scan-Speak (D3004) oraz Eton 7-302.

Niestety głośniki Eton 7-302 uległy uszkodzeniu i musiałem kupić nowszą wersję Eton 7-312.

Większość parametrów elektrycznych jest identyczna, ale niestety charakterystyki już nie.

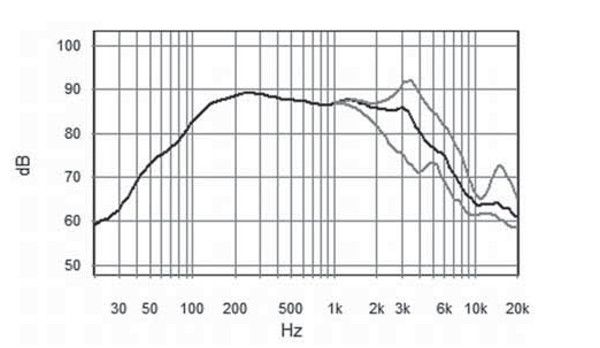

Ch-ki Eton 7-302 (lewa) oraz Eton 7-312 (prawa)



Oryginalnie zwrotnica była ustawiona w następującym układzie

Eton był odcinany zwrotnicą I-go rzędu (cewka 1,28mH) przy częstotliwości 1 kHz

a ScanSpeak kondensatorem 4,4uF i rezystorem wyrównującym 3,2 Ohm przy 5kHz



Ponieważ nowe gośniki Eton 7-312 mają krótszą cześć liniową ch-ki, postanowiłem zachowując ideę oryginalnej koncepcji przeliczyć zwrotnicę na nowo.

Etona chcę teraz przyciąć już przy 800Hz (cewka 1,65mH) a ScanSpeaka przy 4kHz.

Czy dobrze kombinuję? Projektował ktoś w taki sposób zwrotnice?



No i Eton 7-312 gra trochę ciszej (z ch-k wychodzi uśredniona różnica na poziomie ok. 0,5dB), jaki rezystor zastosować?

Z proporcji wyszło mi, że powinienem dołożyć jeszcze ok. 0,6Ohm do zastosowanych już 3,2Ohm.

Będę wdzięczny za pomoc.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
