WZMACNIACZ DIY - Podpowiedzi proste / uwagi i zagrożenia

[micwoj]

Ten P21 to do 3drożnej kolumny, powyżej 1kHz zaczynają się już kłopoty z charakterystyką. GDWK ma częstotliwość rezonansową 1,2k więc powinien być cięty pewnie nie niżej niż 3-4k.

Poza tym bez pomiarów, wiedzy i projektu polegniesz na zwrotnicy.

Wybierz sobie jakiś gotowy projekt i go zrób. Choćby najtańszy na STXach, ale gotowy projekt.

Zrobienie budki to nie rocket science ani finansowy zabijacz. Ja skleiłem surową wczoraj w 2h (+ schnięcie kleju). Najtrudniejszy jest front, więc czy będzie OB czy będzie bas reflex, to bez większego znaczenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julo102]

To chyba dobra rada , choć chciałem jak ze wzmacniaczem ; z części z pod ręki .

Rozumiem , że dobrze grające kolumny / mienki / trudno złożyć z przypadkowych części .

Ale ten Seas wydawał się być bardzo dobry właśnie na średnicy ...a gorzej na basach , kiedy przyczepiłem te głośniki do kartonu . Kilka kondensatorów ..od 7,0 do 2,2 plus opornik 2,7 na plusie , do górnego oraz cewka 1,0 na dole /+/ . Przyznam , że z kondensatorem 5,6 / czyli ok 4000 hz , średnica grała bardzo ładnie ...ale na górze było zbyt wiele jazgotu , gdyby można było to jakoś przytłumić , raczej ściszyć ...próbowałem rezystorem 3.0 Ohm ( zamiast tego 2,7 ) ...to z trójką przymulała za bardzo górę . Teraz jest kond 2,2 czyli podział chyba ok 7000 Hz ./?/

A czy można wykorzystać gotową zwrotnicę dwudrożną ...powiedzmy uniwersalną" i jedynie do ucha dobrać jakiś jej element ?

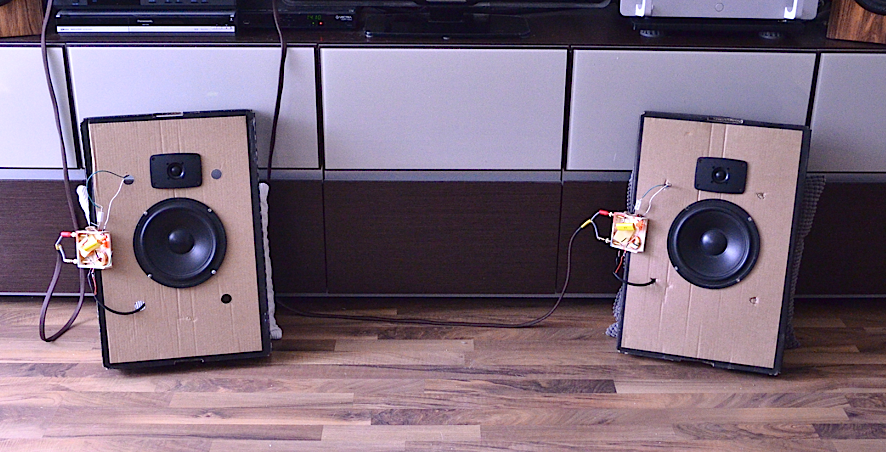

Ciekawostkę ! stanowi teścik z odgrodami ( pudełka po owocach ) . Gdyby ktoś zapytał ; Jakie kolumny dają największą bazę stereo , w wąskiej przestrzeni ? ... Można odpowiedzieć , że te odgrody . Mimo odległości ok 1 m od tych pudełek , przestrzeń stereo rozciągała sie bardzo szeroko , jak z zupełnie innych kolumn ...i to z dobrą lokalizacją i fajnymi efektami stereo .

Może to też zasługa tego wzmacniacza który z Waszą pomocą był tu wykonany ? ( i opisany )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julo102]

Chyba znalazłem punkt wyjścia " do prostej zwrotnicy dwudrożnej / pierwszego rzędu / . Pierwsze testy zabrzmiały bardzo dobrze ( miałem podobnie , ale elementy odwrotnie , więc brzmiało nieco inaczej ) . Faktycznie prosty układ , z kondem 5,6 brzmiał najlepiej , ale chwilowo dałem 4,7 , bo z tym górnym głośnikiem brzmi lepiej , choć z 5,6 ładniej wychodziła średnica , wzmogła się klarowność i ogólna energia " ...Z 4,7 jest bardziej standardowo " . Wolałbym pozostawić 5,6 , ale jak tu można osłabić / osłodzić / tą górę ...?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julo102]

Z małym kondensatorem Miflexem 5,6 było bardzo przyzwoicie , potem wymieniłem na czarnego Jantzena cross cap 4,7 400vmkp ...i brzmiało niemrawo , metalicznie i bez polotu , pomyślałem ; czyżby ten głośnik miał tak małem możliwości ? .....Dopiero kiedy wymieniłem Jantzena na ......4,7 250v Miflexa ; wszystko ożyło , średnica pięknie nabrała mięsa " , doszedł koloryt i możliwości barwnej góry !!! wreszcie !!! sporo drgnęło w tych zakresach , przyszła słodycz i ciepło , różnorodność barw , masywność przekazu ... podobne efekty kiedyś słyszałem w Mundorfie białym , choć ten miał nieco szklistości w sobie / odrobinę / ...ale tez był dobry . Biorąc pod uwagę cenę Miflexa 4 zł do podobnych możliwości , wychodzi ; rewelacja ! Przynajmniej takie są pierwsze wrażenia ... zobaczymy potem , wygrzewanie '' obserwacje , może jakieś mini poprawki , ale widać że te głośniki nawet na takich odgrodach brzmią naprawdę ciekawie , choć poducha od tyłu jest tu potrzebna !!!



Nie wiem czy to dobra tabela ? ...ale przy 8 Ohmach , czy można przyjąć że ...? ;

7000 hz - 2,2

6000 hz - 3,6

5000 hz - 4,7

4000 hz - 5,6

2900 hz - 6,8

2000 hz - 10,0

1000 hz - XXX

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micwoj]

Mimo odległości ok 1 m od tych pudełek , przestrzeń stereo rozciągała sie bardzo szeroko , jak z zupełnie innych kolumn ...i to z dobrą lokalizacją i fajnymi efektami stereo .

Jeśli nie jesteś choć minimalnie osłuchany na przyzwoitym sprzęcie, możesz łatwo pomylić rozjechaną fazę z dobrą stereofonią.

Jeśli stereo jest dobre, to instrumenty masz rozłożone w przestrzeni, ale każdy stoi w jednym konkretnym miejscu. Jeśli masz rozjechaną fazę, to owszem, pierwsze wrażenie jest takiej zajeb.. przestrzenności. Ale to nie jest dobre stereo.

Napisałem najlepiej jak umiałem, przeczytałem... I stwierdzam, że literkami słabo się dźwięk opisuje. Stwierdzam, że jak nie usłyszysz, to się nie dowiesz co mam na myśli :(

Nie wiem czy to dobra tabela ? ...ale przy 8 Ohmach , czy można przyjąć że ...? ;

Nie można. W ogóle robienie zwrotki na kalkulatorze to sobie można. Nie możesz założyć że głośnik ma 8ohm i na to liczyć, bo dla głośnika impedancja jest zmienna w funkcji częstotliwości. I ma pewnie realnie wartości gdzieś od 6ohm do kilkudziesięciu.



Gdzieś na diyaudio był przykład jak działa zwrotka liczona na kalkulatorze. Jak znajdę, to podeślę żeby poprzeć moje słowa przykładem.

Naprawdę zrób gotowy projekt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julo102]

Dziękuję ...bardzo możliwe , że są to rozjechane fazy , które może powstały ...jak ? przy tej zwrotnicy ?....możliwe ! Efekt był , ale w miarę normalny , natomiast przy próbach z cewką w propozycji drugorzędowej , efekt się trochę schował i wszedł bardziej w głośniki " ( mniej przestrzennie , bardziej z głośników ) ale po delikatnym wygrzaniu elementów i przy nieco głośniejszym słuchaniu , w obydwu przypadkach było już całkiem normalnie . Zrobiło się bardziej normalnie i ustąpiły też jazgotania góry .

Dużo się poprawiło , ale też trochę uciekło , np wybrzmienia , pojawiło się przytłumienie ...itd

Szukałem gotowych rozwiązań , ale były albo zbyt proste albo zbyt skomplikowane . Zauważyłem , że każdy dla siebie ma recepty , odsyła do kalkulatorów a brakuje .. konkretów

...i praktycznych wskazówek .



NP ; Jaką cewkę użyć przy górnym głośniku ? czy np 0,30 wystarczy ? czy odwijając z niej drut , do poziomu np 0,25 dostajemy więcej góry ? Czy rezystor np 3,3 jest tu optymalny ? co dałby inny np 2,7 podniesienie krzywej , czy dołek ? Czy można zastosować II Rząd w górnym , a dolnym głośniku tylko I Rząd ? ...co to wprowadzi ? ... Czy przy II Rzędzie warto obniżyć kondensator dla lepszego wyciągnięcia góry i środka ? ....i tym podobne pytania ...

Wolę praktyczne wskazówki niż kalkulatory , tym bardziej że nie mam obudowy i nie wiem czy tu będzie ? ...to tylko dwa głośniki , mam uszy i wiem co lubię , ,,,ale ...widocznie samemu trzeba dojść do tego ... czy o to tu chodzi ?...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micwoj]

NP ; Jaką cewkę użyć przy górnym głośniku ? czy np 0,30 wystarczy ? czy odwijając z niej drut , do poziomu np 0,25 dostajemy więcej góry ? Czy rezystor np 3,3 jest tu optymalny ? co dałby inny np 2,7 podniesienie krzywej , czy dołek ? Czy można zastosować II Rząd w górnym , a dolnym głośniku tylko I Rząd ? ...co to wprowadzi ? ... Czy przy II Rzędzie warto obniżyć kondensator dla lepszego wyciągnięcia góry i środka ? ....i tym podobne pytania ...

Wolę praktyczne wskazówki niż kalkulatory , tym bardziej że nie mam obudowy i nie wiem czy tu będzie ? ...to tylko dwa głośniki , mam uszy i wiem co lubię , ,,,ale ...widocznie samemu trzeba dojść do tego ... czy o to tu chodzi ?...

Nie. Zaczynasz od pomiaru poszczególnych głośników w obudowie (lub w jej braku), wrzucasz do symulatora i zaczynasz projektowanie. Coś ci wyjdzie - kupujesz elementy, składasz i słuchasz i mierzysz ponownie, czy jest OK. Jak nie jest OK, to próbujesz innego układu itp.



Podobno są tacy co żonglując elementami dochodzą do czegoś, ale jak patrzę, jak trudno jest bez dobrej wiedzy osiągnąć coś w symulatorze to myślę, że to prawie niemożliwe żeby na słuch złożyć coś sensownego.

Przeczytaj na dzień dobry ten artykuł:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) i inne które są dostępne na głównej stronie,

Spróbuj sobie ściągnąć

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) boxsima, on ma zaimplementowaną bazę głośników visatona, zobaczysz w symulatorze jak się zachowują i co robią poszczególne elementy filtrów. tyle, że na innych głośnikach.

Cośkolwiek się dowiesz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julo102]

Myślałem , że jest prostsza recepta na takie próby " ...Nie chcę zrobić liniowo brzmiącego zestawu który pokaże parametry i krzywą na krateczkach " . Cyferki nie grają , wytyczne tego typu i tak trzeba ręcznie korygować w testach ... powinno grać dobrze , aby ucho było zadowolone . Nie mam takich programów na Mac a ani odpowiedniego mikrofonu . Przeliczniki to tylko czysta teoria , choć oczywiście mogą być punktem wyjścia do projektu .

Dziękuję za ciekawe teksty , niektóre już liznąłem , ale zbyt poważnie i metodycznie , nie podszedłem do tematu ( choć interesuje mnie ciekawy i prosty projekt na Seasach ).



Mając dwa przypadkowe głośniki , miałem nadzieję ... na prostą receptę , na nie skomplikowaną zwrotkę " . W starych kolumnach Tonsilu był jeden lub dwa kondensatorki i grało ! ... jestem na forum diy , gdzie każdy ma różne sztuczki i wiedzę z własnego doświadczenia .

Cudów nie pragnę ( choć być mogą ! ) jedynie delikatnej podpowiedzi , może prostego schematu ...sprawdzonego ...co i u kogo się sprawdziło ...opis tych sukcesów i niedociągnięć " , bo wiem jak trudno stworzyć kolumny !!! ...wystarczy spojrzeć na uznane drogie kolumny ...w jak kiepskie kable są zaopatrzone lub elementy zwrotnicy po 2-3 zł ...pełne są błędów i nawet tandety , a potrafią kosztować po kilka tysięcy . A oni ( często inżynierowie ) też projektowali to zawodowo !

...Takich aspiracji nie mam , jedynie proszę o proste wskazówki , a może coś uda się złożyć ? ...i podejście do tematu ... raczej z fantazją niż inżynieryjnym algorytmem. Czy tak się da ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

daj kondensator ok 5uF na głośnik wysokotonowy i to będzie prosta,nieskomplikowana zwrotka od której możesz zacząć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micwoj]

Cyferki nie grają , wytyczne tego typu i tak trzeba ręcznie korygować w testach ... powinno grać dobrze , aby ucho było zadowolone .

Jak się w krateczkach nie składa, to się z uszu krew leje.

daj kondensator ok 5uF na głośnik wysokotonowy i to będzie prosta,nieskomplikowana zwrotka od której możesz zacząć.

Dokładnie. Tylko miej świadomość, że to tylko zabezpieczenie wysokotonówki. Będzie to grało jak gołe głośniki. Przy miękkich membranach nie wywalających za mocno brakeupu, jest to dość częsty zabieg w najtańszych kolumnach. Pewnie stąd najtańsze są na papierowych membranach. Przy 8 calach, podejrzewam że na wokalach będzie darło ryja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julo102]

...I darło ryja ...." Proste odcięcie 4,7 , 5,6 ...przećwiczyłem kilka aż do 2,2 ...o dziwo tak grało najlepiej ...ale jednak darło ryja " na wysokich , druciany zgryźliwy spory posmak wcinał się i drażnił .

Miałem cewkę 0,33 zastosowałem ją poprzecznie na górę , jest obecnie sporo lepiej . I użyłem elementów jak w/w schematu czyli rezystor 3,3 oraz 5,6 kond , z nim było najciekawiej ...choć elementy się wygrzewają i mogą być jakieś zmiany .

Na dole miałem cewkę 1,0 więc też zabezpieczyłem ... Na razie bez obudowy ( tylko na kartonie ) ale efekt jest na razie bardzo akceptowalny .

Ciekawie grają instrumenty dęte ; sax trąbka , niesamowicie ekspansywnie jakby mocno wybijały się przed orkiestrę , jakby miały więcej powietrza w płucach , może to za sprawą opisanego tu wzmacniacza z 300 watowym zasilaniem ? Na dole basów odrobinkę jakby brakuje , ale ogólnie jest dobrze , dobry kop czyli drajw ...a góra , przyglądam się raz dobrze , raz za ostro , albo muleje ...czyli jak fazy wygrzewki kondensatora ? ....choć na tym etapie nie powinny być tak widoczne .../?/ na razie da się słuchać , nawet pomyślałem o blacie kuchennym zamiast kartonów jako odgrody do tych głośników .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julo102]

Z Rezystorem 3,3 grało poprawnie ( masywnie z ciepłym dołem i delikatniejszą ale barwną górą ) , ale odrobinkę przymulało środek pasma . Wymieniłem rezystor na 2,7 , ale tu wskoczyło więcej góry i uciekł dół dół , bardzo się usztywnił . Obecnie założyłem 3,0 ... i obserwuję . teraz jest zdecydowanie klarowniej ....góra , a raczej górna średnica " podskoczyła i dolne rejestry są wystarczająco obecne ...niech się trochę wygrzeje , zobaczymy ... , ale wygląda dobrze , myślałem , że głośnik dolny nie ma klarowności , miałem tu sugestię że to tylko do dolnych rejestrów , a widzę że i ładnie potrafi zaskoczyć średnicą . wspominałem o wyjątkowych gitarach i instr. dętych . Posłuchamy , zobaczymy "

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julo102]

Próby zwrotnicy z R 3,0 i K 4,7 wpadły bardzo poprawnie , ale bez większych emocji . Dlatego aby dodać nieco klarowności założyłem Rezystor 3,1 oraz Kondensator 5,6 Miflexa , ten zestaw ma wszystko ; mięso , barwę , to coś na górze , pięknie wychodzą gitary , sax , trąbki ...masę emocji i muzycznego mięsa , a i dolny zakres ładnie wspiera średnicę ...No nie wiem czy kratki , liczby i wykresy dają taką satysfakcję ? ...Jest to i tak raczej eksperyment powiecmy " naukowy " , moje abecadło elektroniki . DZIĘKUJĘ Wszystkim za POMOC i WSPARCIE !!!!

Myślę , że to jest dobra zwrotnica dwudrożna do głośnika 20/21 cm dolnego .

Możliwe że wariant z R3,0 oraz k 4,7 może być ciekawa dla mniejszych głośników dolnych ...

Po kilku próbach chyba pozostawię właśnie to rozwiązanie , jest najciekawsze i ma fajne mięso i emocje , czego brakuje w linearnych wykresach ... Ucho zadowolone ! Pozdrawiam !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julo102]

Wróciłem do rezystora 3,3 choć dałem 5W zamiast 10W wcześniej ...To poprawiło wystarczająco klarowność w stosunku do poprzedniego . Jak widać wielkość ma znaczenie , 10 W przytłumił więcej . Pojawiły się też delikatne ostrości na górze , ale chyba spowodowane tym , że R jest nowy , ... wcześniejszy był już wygrzany . Po jakimś czasie powinien być cieplejszy .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[boguwoj]

Spróbuj zamienic miejscami kondensator z rezystorem,wtedy ten filtr wysokotonowego będzie miał większy sens wg mnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julo102]

Na samym początku tak było , ale ostrość góry cięły po uszach . Wtedy optymalnie było z R 2,7 ...3,0 przymulał , a 2,5 wyostrzał ...ogólnie , na każdej wartości jazgotało . Zamiana wprowadziła duży ład , a dodatkowa cewka 033 poziomo dała więcej spokoju , klasy " wysokim ( ustąpiło wtedy jazgotanie ). Myślałem jeszcze o takim tłumiku brudów " na górze / jak na schemacie / ale chyba na razie nie jest potrzebny /?/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[boguwoj]

OK,rozumiem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julo102]

Może teraz brakuje odrobinkę jeszcze wyrazistość w miotełkach perkusyjnych i smaczkach na górze pasma , ale może odwinę nieco drutu z tej cewki tak do ok 25.../20/15 aż czytelność tych elementów wzrośnie . Przy jazzie , odrobinę tego brakuje , choć przy innych nagraniach jest ich dużo ...Trzeba poobserwować , zanim coś zrobię .

Ciekawostką jest fakt , że na początku nie byłem przekonany do tego zwykłego głośnika na górze . Za dużo jazgotania ...ale jak wszystko się ładnie zamknęło w zwrotnicy , problem przestał istnieć . Głośnik gra poprawnie , przestrzennie , dosyć neutralnie i prawdziwie , może brakuje mu trochę kolorytu , ale poczekajmy aż luty" się wygrzeją . Widzę że już ten nowy rezystor działa inaczej , ocieplił się i nasycił " , więc i może głośnik potrzebuje trochę cierpliwości , w końcu ma meodynowe magnesy ! .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

wywal cewke

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julo102]

Wcześniej było bez cewki , tzn ustawałem kondensator i rezystor bez cewki , ale mimo pewnych coraz lepszych efektów , góra była ciągle drażniąca i jak już było wszystko prawie dobrze ...ale jednak druciano " , dałem cewkę aby sprawdzić i wtedy polepszyło się , wszystko się uspokoiło nie tracąc walorów muzycznych . Pewne efekty uciekły ; szczegółowość góry , przestrzeń , muzyka wskoczyła bardziej w głośniki ... ale po 1-2 dniach grania , powoli nabierało to rozmachu , nawet wygrzała się ta szczegółowość ...zaczęło być lepiej , a nawet dobrze więc zostawiłem cewkę i jeszcze przećwiczyłem różne warianty .

Słyszałem , że do jednorzędowych zwrotnic powinny być bardzo dobre głośniki wysokie , bo inne nie dadzą dobrych efektów i chyba coś w tym jest .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julo102]

...i ....wywaliłem cewkę

pozostał czysty układ jednorzędowy z cewką ( 1,0 ) na dole oraz rezystorem ( 3,3 / 5 W) i kondensatorem ( Miflex 5,6 uF ) na górze .

Po przełożeniu głośników z kartonu do blatu / odgrody , na początku czegoś brakowało , delikatny jazgot pozostawał . Po odłączeniu przewodu ( minusowego ok 30 cm ) który był przy górnych głośnikach i zamianie na posrebrzany 1mm , poprawił się koloryt instrumentów , dwie grające gitary już nie tworzyły chaosu , tylko wyraźnie się od siebie odróżniały kolorytem ...ale jeszcze było za cienko " w brzmieniu .

Przełom nastąpił gdy jeden kabelek srebrzanki , wymieniłem na 30 cm kabelek Atlas ( chyba Basic" taki najtańszy z Atlasów ) ,

pojawiła się ; masa , koloryt , konkret ...wszystko to , co świadomie lubię w brzmieniu .

Odgrody są stosunkowo niewysokie i siedząc na dywanie z uszami na wysokości sopranów , widać było ładną głębię z dobrą holografią .

Normalnie , siedząc na kanapie , dopiero po podkręceniu gałki głośności na 10,5 ( w Cyrusie One ) , te małe kawałki blatów , zaczęły grać jak poważne kolumny , nie małych rozmiarów i z masą dużego kalibru " ( pokój 16 m ). Nie wszystkie nagrania MP3 pobrane z komputera brzmiały dobrze ...ale niektóre były bardzo naturalne i prawdziwe , gitary były gęste i bardzo bogate tonalnie , nasycenie , ciężar , mięsistość były energiczne i bardzo emocjonalne , do tego stopnia , że kolumny nazwałem Misterium " , bo tak brzmiały niektóre nagrania , szczególnie te bardziej audiofilskie np Nils Lofgren - Keith Dont Go " czy Kari Bremnes .

Może to zasługa tego Seasa ? ...albo zwrotka " trafiła tak jak trzeba ?...a może każdy element był tu ważny , nawet ten kabelek ...



Myślę , że to ciekawy przepis na bardzo prosty zespół głośnikowy , tani i przy odpowiednim ustawieniu i sprzęcie , bardzo efektowny ( !!! ) .

Koszty materiałowe ; głośniki 100+250 , blat z odpadów 10 zł + 35 wykończenie , zwrotnica ok 100 zł z pozłacanymi bolcami do bananów" i ( dobry ) kabelek .



Może z czasem opiszę dokładnie wrażenia , może jakieś porównania ?

Ale obecnie , biorąc pod uwagę 500 zł kosztów i przepiękną średnicę , wspaniałe gitary ,saksofon czy wokal , trudno znaleźć dobrą analogię do monitorów i kolumn które słuchałem ...raczej nasuwają się drogie klocki " , choć grają nieco specyficznie i każdy aspekt wymaga osobnego opisu / porównań z normalną kolumną .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julo102]

Po kilku przymiarkach tanich kondensatorków wstawiłem do zwrotnicy Miflexa , ale ostatnio WIMA jest jeszcze lepsza , to chyba najciekawsze rozwiązanie do budżetowych konstrukcji . Jest pełniejsza , bogatsza barwowo i lepiej nasyciła średnicę i pod średnicą , co w konsekwencji spowodowało że odgrody straciły swój zwiewniejszy charakter i nabrały jakby powagi skrzynek " . Pojawiła się większa przejrzystość na scenie . Niektóre instrumenty zostały pozbawione drucianego charakteru . Pierwszego dnia brakowało mi nieco góry , drugiego ; było ostrzej / ...ale myślę że po wygrzaniu będzie gdzieś pomiędzy , więc wtedy dokładniej będzie można to ocenić . Ale ogólnie przyrost jakości Wimy ( czerwonego kondensatora ) jest bardzo obiecujący , odgrody zaczęły grać jakby poważniej , lepiej , przestrzennie z głębią i pewniejszą lokalizacją instrumentów . Jest też troszkę głośniej i wyraźniej , scena przybliżyła się o jakiś metr do słuchacza .

Ciekawe ..., jak widać każdy element może zagrać " .



Kupiłem tanio używane skrzynki bez głośników / ok 30 l / ....powtórzę to doświadczenie w obudowie zamkniętej i porównam efekty .

Jedynym problemem są głośniki .

Może ktoś ma pomysł na na tanie a w miarę dobre głośniki 20 cm , które można użyć ... do tego testu ?

Wymiary otworów ; do 21,5 cm i do 103 mm na górze .

Poproszę o pomoc i sugestie .

Np na Allegro jest wiele głośników chińskich i też polskich np STX , czy jest jakaś różnica w jakości i brzmieniu , czy ktoś porównywał , czy warto dołożyć ?

Podobnie z głośnikiem wysokotonowym , można już kupić za 18 zł całkiem dobrze wyglądający i całą masę innych gł pl w okolicach 50 zł ...co wybrać ?
