wzmacniacz ,,hybryda" na bipolarach-pomysły, projekt , płytki , realizacja

[Bogdan]

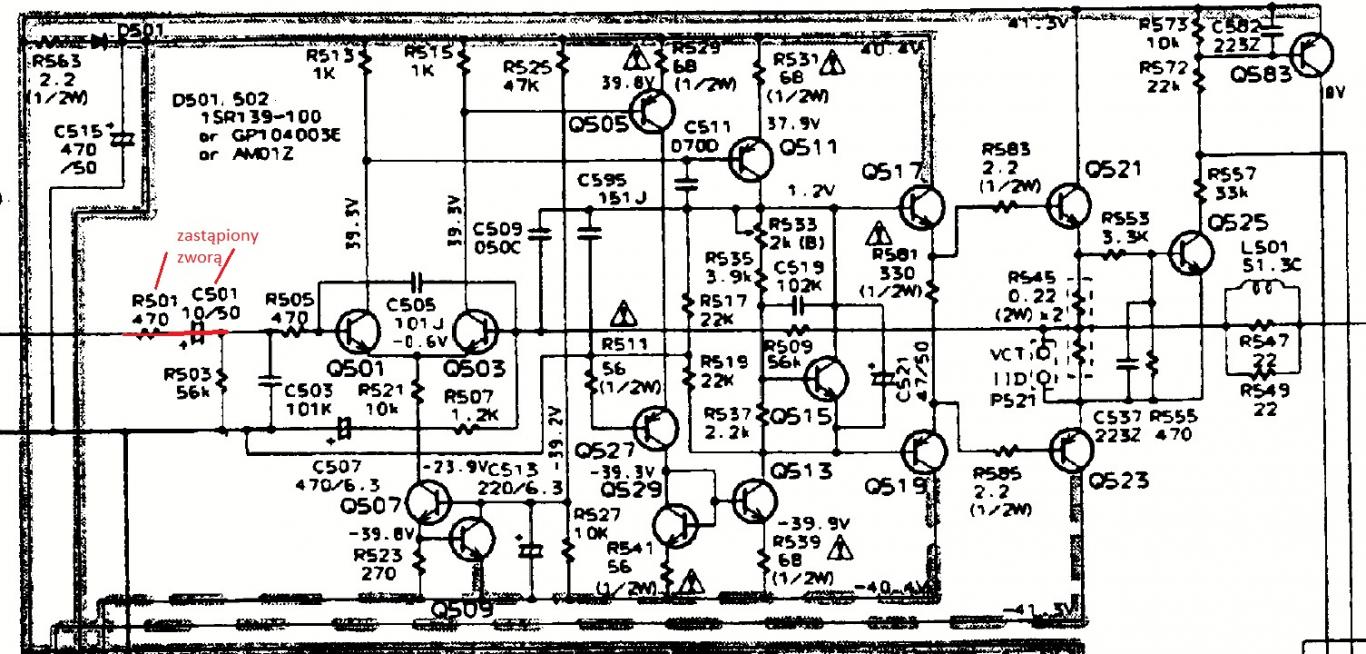

ja w docelowej hybrydzie wykorzystam załączony stopień prądowy z Accu E210

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

zamieszczam dwa schematy dla jasności sprawy i mam pytanie .

Czy przy zastosowaniu sprzężenia zwrotnego w układzie WK-WA i jednoczesnej likwidacji kondensatora i rezystora wejściowego na wzmacniacz tranzystorowy nie pojawi się problem z napięciem stałym na wyjściu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

Wg mnie nie 1,9 V z rezystora katodowego rozłoży się "rozłoży" się na 68k i 100k // 56k i mogą być problemy.

[arturp]

No właśnie , na wyjściu mam teraz napięcie stałe , które się zmienia od 0 do 1,5V! Oczywiście wejście zwarte do masy .

Czyli kondensator na wejściu części tranzystorowej musi wrócić . Szkoda , zawsze to kolejny słaby element toru sygnału .
