wzmacniacz ,,hybryda" na bipolarach-pomysły, projekt , płytki , realizacja


arturp

Recommended Posts

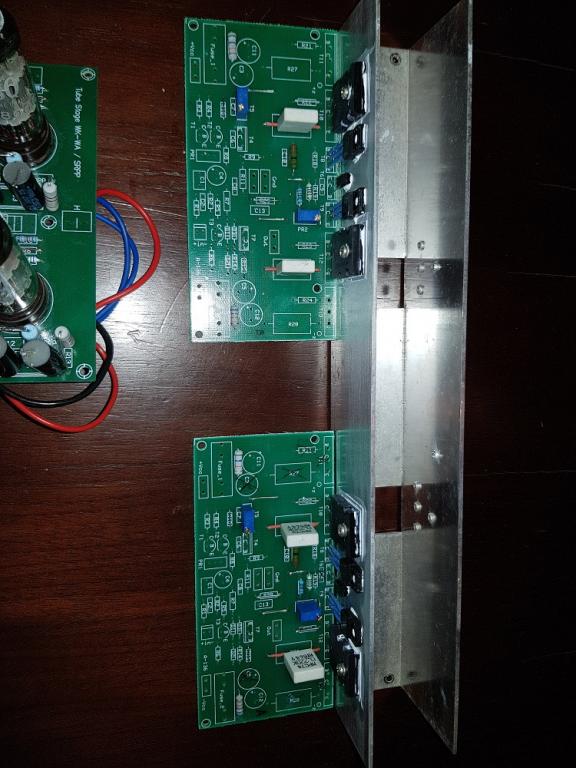

Proponuję dyskusję i wybór wzmacniacza ( a także zamówienie płytek , porady uruchomienia itd ) , w którym w stopniu wejściowym zastosowane zostaną popularne lampy ( ecc88, ecc83, ecc82 itp ) w układzie SRPP lub WK-WA ( chętnie ze sprzężeniem globalnym i bootstrapem ) natomiast stopień sterujący i końcówki mocy będą na tranzystorach bipolarnych .

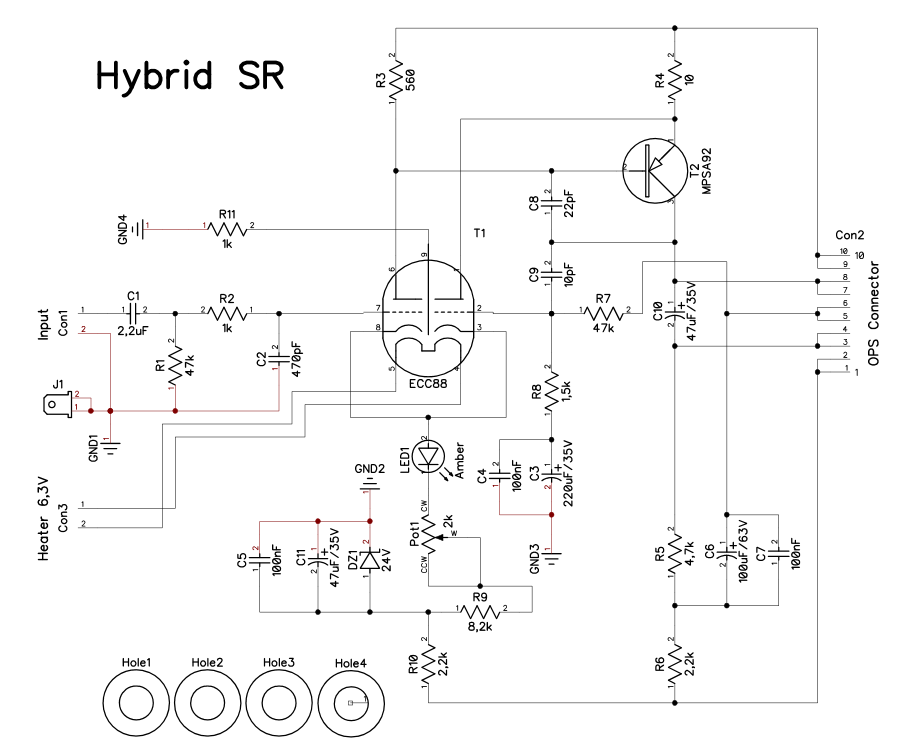

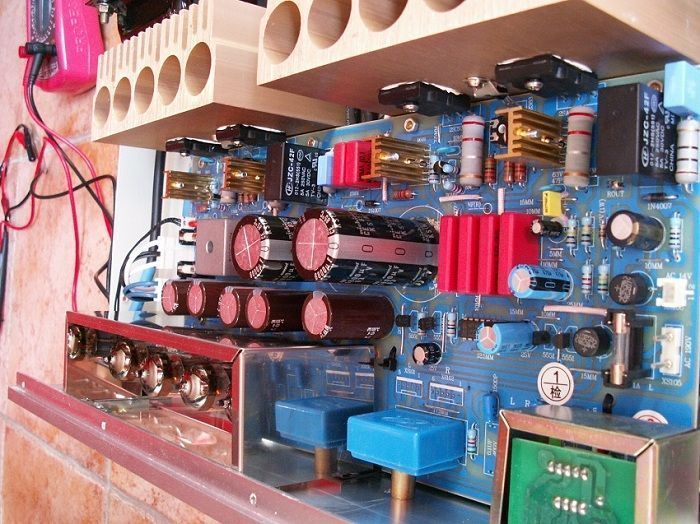

Miałem kiedyś wzmacniacz jak na załączonym schemacie . Grał ... tak sobie ale miał dziwne napięcia w sekcji lampowej więc zakładam ,że może być lepiej . Obecnie mam Haiku Bright 3 ale ten ma na wyjściu lateralne mos-fety i nie do końca mnie to przekonuje .

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Link to comment
Share on other sites

arturp

Zastanow sie jaki efekt koncowy chcesz uzyskac z takiej hybrydy bo efekty koncowe moga byc rozne. Ja osobiscie bardzo lubie temat hybryd i przerobilem chyba wszystkie mozliwe warjanty.

Najczesta opcja jest realizowana w podobny sposob jak wkleiles w pierwszym poscie. Klopot z jakim mozna sie zmierzyc w takim przypadku to zbyt maly loop gain potrzebny do korekcji znieksztalcen nieliniowych stopnia koncowego, dlatego najczesciej sama koncowke pcha sie w klasie A.



Mozna zrobic wzmacniacz roznicowy z jakiejs duo-triody od frontu + cala reszta na tranzystorach, w takim przypadku wykastrowywuje sie caly lampowy czar poniewaz lampa nie bedzie pracowac w swoim naturalnym srodowisku (wzmacniacz napieciowy, duze amplitudy, etc). Amplituda od strony anodowej bedzie bardzo bardzo mala.



Mozna wsadzic lampe w NFB wzmacniacza i oszukac sprzezenie zwrotne w taki sposob zeby pchalo/klonowalo na wyjscie wzmacniacza wyjscie lampowe - czyli prawdziwa lampizacja a nie tylko udawana. Zadanie nie jest latwe ale jest wykonalne i daje swietne efekty.



Mozna zrobic jeszcze inaczej, moim zdaniem latwo i bardzo dobrze, mianowicie wzmacniacz tranzystorowy z malym wzmocnieniem napieciowym (np x2) i do tego specjalnie przygotowany preamp lampowy z duzym wzmocnieniem napieciowym. Sama koncowka tranzystorowa bedzie miala naprawde spory loop gain, spore pasmo, predkosc i dobre THD i moim zdaniem bedzie naprawde wiernie udawac wyjscie z preampu lampowego.

Kazdy sposob wykonania hybrydy bedzie mial pewne ograniczenia lub niedoskonalosci ale moze wlasnie o to chodzi.



Przerobilem wszystkie mozliwe warjanty i moim zdaniem jezeli dobra hybryda powinna posiadac swoj wlasny charakter, zeby tak sie stalo to delikatna mechanicznie lampa (pancerna elektrycznie) powinna pracowac w swoim naturalnym srodowisku - napiecie i pancerny mechanicznie (delikatny elektrycznie) tranzystor powinien pracowac w swoim naturalnym srodowisku czyli - prad.



Pozdr

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

borysgo2, czy masz może przykładowy schemat tego co opisałeś , cytuję:



Mozna zrobic jeszcze inaczej, moim zdaniem latwo i bardzo dobrze, mianowicie wzmacniacz tranzystorowy z malym wzmocnieniem napieciowym (np x2) i do tego specjalnie przygotowany preamp lampowy z duzym wzmocnieniem napieciowym. Sama koncowka tranzystorowa bedzie miala naprawde spory loop gain, spore pasmo, predkosc i dobre THD i moim zdaniem bedzie naprawde wiernie udawac wyjscie z preampu lampowego.



PS

Jak duże musiało by być wzmocnienie napięciowe sekcji lampowej ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Link to comment
Share on other sites

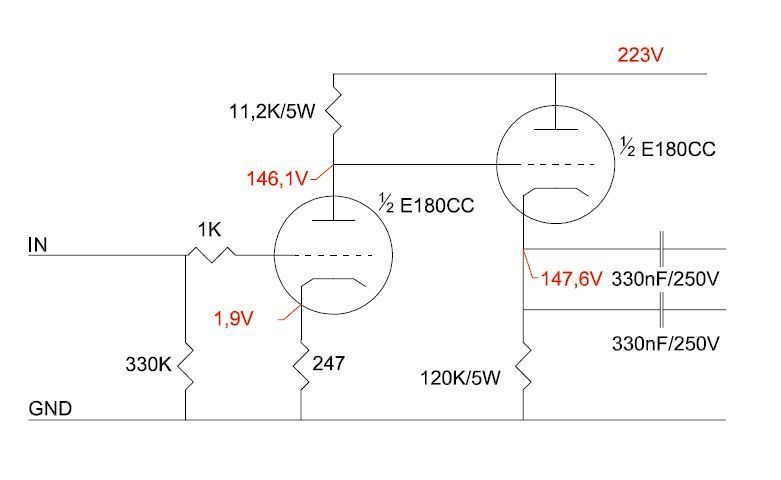

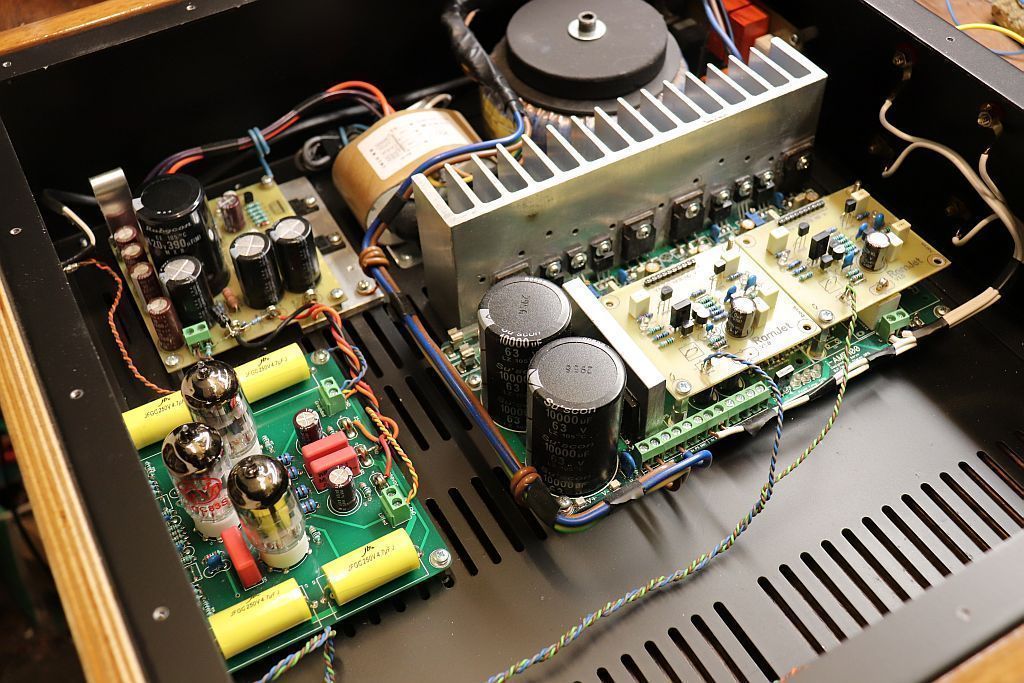

W zalaczniku masz dwa mega proste preampy + przykladowa wejsciowka X2 (z stopniem napieciowym I/U).

Preamp lampowy dobrze zeby mial z 15-20x wzmocnienie.

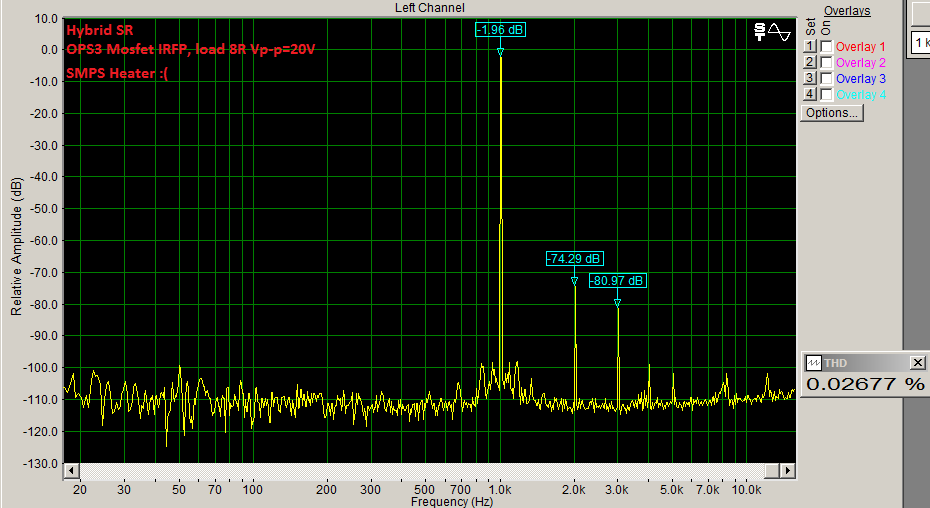

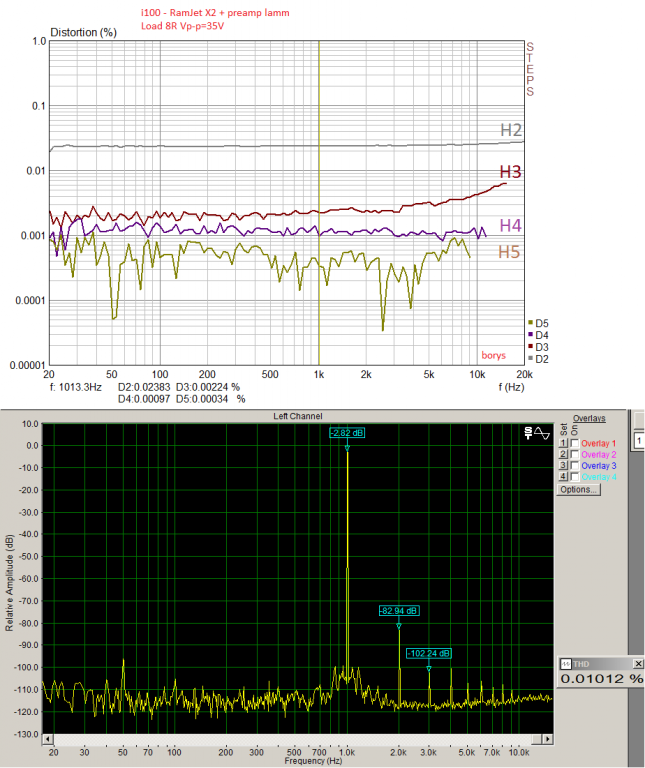

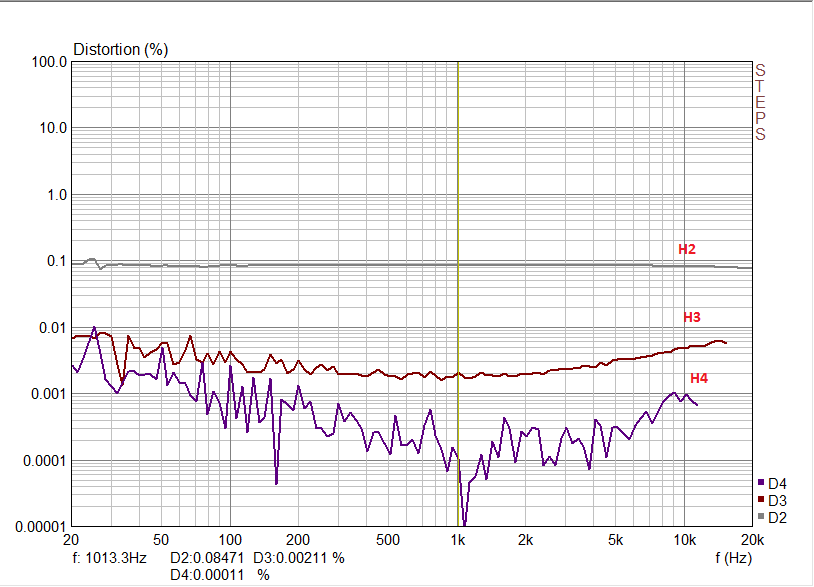

Znalazl sie tez jakis pomiarek takiego zestawienia.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

Nie wiem czy dobrze zrozumiałem ale czy nie chodzi o to aby układ lampowy dawał relatywnie duży prąd ? Jeżeli tak to może zastosować lampę , która zawiera triodę i pentodę np PCL 805 . Taka lampka daje maksymalnie około 100mV przy napięciu 70V.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Link to comment
Share on other sites

Owszem mozna dac inna lampe, wiekszy prad i juz mamy sterowanie. Trzeba je.nak pamietac ze przydalo by sie z 100V p-p na wyjsciu. Dobrze sprawdzil by sie wtornik whitea w tym przypadku + dwa stopnie wzmocnienia napieciowego (pierwszy i tak bedzie odwracal faze).



AAAaa no i taka jedna malutka sprawa, jak chcesz zrobic cos na sankenach w MT200 to sobie kup zapas jeszcze w tym roku bo do konca roku beda wycofane z produkcji.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

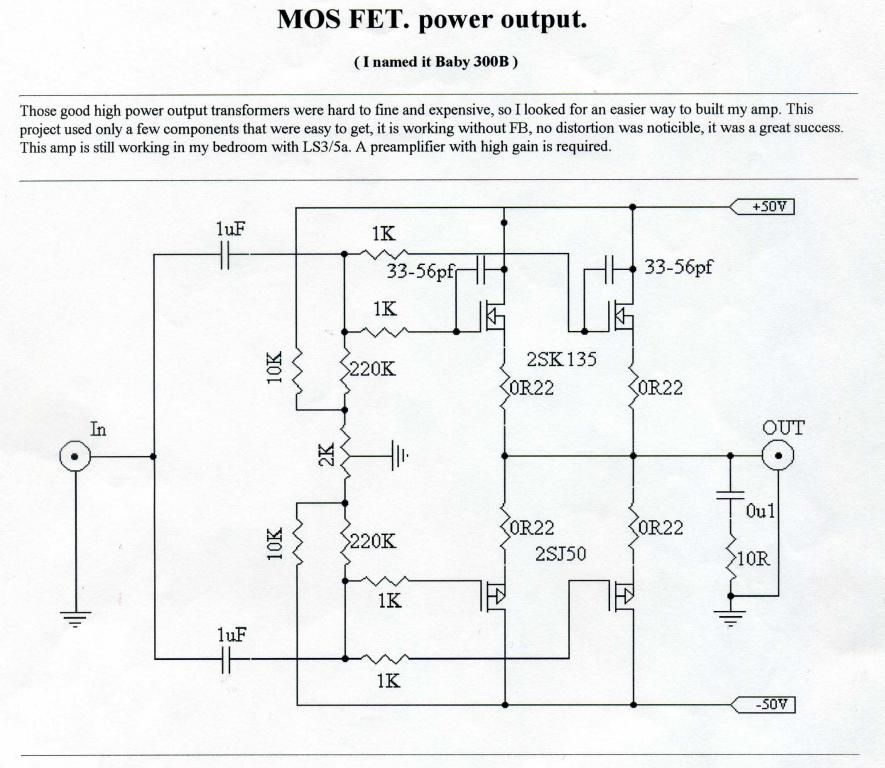

tu jest superrrrr hybryda - pojedyncza para vfetów może sterować bipolarami , np. 2 lub 3 parami



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Mimo wszystko fety raczej nie wchodzą w rachubę , nawet jako sterujące . Ćwiczyłem już wiele wzmacniaczy na fetach na wejsciu , wyjściu itp . One brzmią dla mnie trochę ciemno , trochę szaro i bezbarwnie . W swoim Haiku Bright 3 mam teraz na wyjściu 2sk1058/2sj162 i te są zdecydowanie lepsze od np IRFP140/irfp9140 ... ale ciągle coś nie tak .

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Link to comment
Share on other sites

arturp

Zeby fety dobrze zagraly potrzebuja niskoimpedancyjnego zrodla sterowania, takiego sterowania nie da sie zrobic wprost z lampy przez sprzegniecie DC na kilku kondensatorach (podobnie jak w poscie nr1).

LatFETy od renesasa maja jeszcze jedno ograniczenie, mianowicie ograniczenie pradowe, po przekroczeniu okolo 7A po prostu sie zaczynaja zatykac, takze jak je stosowac to conajmniej ze dwie parki, takie moje zdanie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

Zeby fety dobrze zagraly potrzebuja niskoimpedancyjnego zrodla sterowania, takiego sterowania nie da sie zrobic wprost z lampy przez sprzegniecie DC na kilku kondensatorach (podobnie jak w poscie nr1).



dlatego chcę wszędzie bipolarne

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Link to comment
Share on other sites

Znalezione w moim archiwum, wydruki z nieistniejącej już strony sprzed 20 lat. Może się komuś przydadzą?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Mi osobiscie srednio podoba sie sterowanie stopnia pradowego BJT bezposrednio z SRPP (ktory jest dosc podatny/wrazliwy na zmiany obciazenia). Moim zdaniem znacznie lepszym pomyslem bylo by zastosowanie wtornika Whitea do sterowania stopnia koncowego/tranzystorowego. Na dodatek w/w uklady musza pracowac w klasie A, inaczej bedziemy delektowac sie sluchajac znieksztalcen stopnia koncowego BJT a chyba nie o to chodzi.



Pozdr

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

ale wtórnik White'a ma wzmocnienie mniejsze od jedności

myślałem raczej o WK-WA z bootstrapem dla większego wzmocnienia

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Link to comment
Share on other sites

Jeśli chodzi o pre, to moim zdaniem najlepszym rozwiązaniem jest SRPP + wtórnik White'a.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Prędzej się podłoga w drewnianym kościele zapadnie niż cegła na głowę komukolwiek spadnie.

Link to comment
Share on other sites

AAAaa no i taka jedna malutka sprawa, jak chcesz zrobic cos na sankenach w MT200 to sobie kup zapas jeszcze w tym roku bo do konca roku beda wycofane z produkcji.



Borys, o których konkretnie Sankenach piszesz?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

ale wtórnik White'a ma wzmocnienie mniejsze od jedności

myślałem raczej o WK-WA z bootstrapem dla większego wzmocnienia



Kazdy wtornik ma wzomcnienie napieciowe (ale nie pradowe :D ) mniejsze od jednosci, nie wazne czy tranzystorowy czy lampowy ale ma jeszcze inna wazna ceche, mianowicie niska impedancje wyjsciowa i ta zalete pasowalo by wykorzystac do sterowania tranzystorowego stopnia pradowego. Najczesciej w takim ukladzie trzeba dodac dodatkowa lampe do obracania fazy (+ mamy dodatkowy loop gain do wykorzystania). Kiedys juz rysowalem taki prosty ukladzik jak odgrzebie to wkleje a jak nie to na weekendzie narysuje ponownie.



W przypadku zastosowania stopnia pradowego EF3 mocne zabuforowanie nie ma znaczenia bo chodzi on praktycznie w trybie napieciowym ale niestety moga sie pojawic inne klopoty.

Jak bede mial chwilke to narysuje.



MMski

SRPP + wtornik Whitea --> pomiedzy nie trzeba jeszcze dac dodatkowy element odwracajacy faze zeby np zapiac NFB w katode frontowej lampy.



avilla

np. 2SC2922 i wszystkie pochodne na dwie srubki.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

nie chcę psuć atmosfery , ale przekonałem się , że optymalną konfiguracją jest biampling , czyli rozdzielenie wzmocnienia toru basowego od reszty - i do basu tylko mocny tranzystor , a do średnich i góry coś subtelnego i rozdzielczego - klasa A, hybryda, ale z jedną parą na wyjściu , lampa , itd - możliwości jest multum , nie ma sensu godzić na siłę przeciwności

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Kazdy wtornik ma wzomcnienie napieciowe (ale nie pradowe :D ) mniejsze od jednosci

Stereotyp ogólnie przyjęty, co nie znaczy że zgodny z prawdą....bo jak układ może mieć wzmocnienie mniejsze od jedności skoro nie wzmacnia ?

SRPP + wtornik Whitea --> pomiedzy nie trzeba jeszcze dac dodatkowy element odwracajacy faze zeby np zapiac NFB w katode frontowej lampy.

Zgodność fazową można "wymusić" w inny sposób.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Prędzej się podłoga w drewnianym kościele zapadnie niż cegła na głowę komukolwiek spadnie.

Link to comment
Share on other sites

Stereotyp ogólnie przyjęty, co nie znaczy że zgodny z prawdą....bo jak układ może mieć wzmocnienie mniejsze od jedności skoro nie wzmacnia ?



Jak można mnożyć przez wartości mniejsze od jednego skoro tak naprawdę się dzieli?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Asustor AS-5002T z MPD + Amanero + AD1865 .3lite DAC + Autorskie PRE + Monobloki Ravlus Amplifilo + kolumny Tatami Audio Hudba

Link to comment
Share on other sites

Stereotyp ogólnie przyjęty, co nie znaczy że zgodny z prawdą....bo jak układ może mieć wzmocnienie mniejsze od jedności skoro nie wzmacnia ?



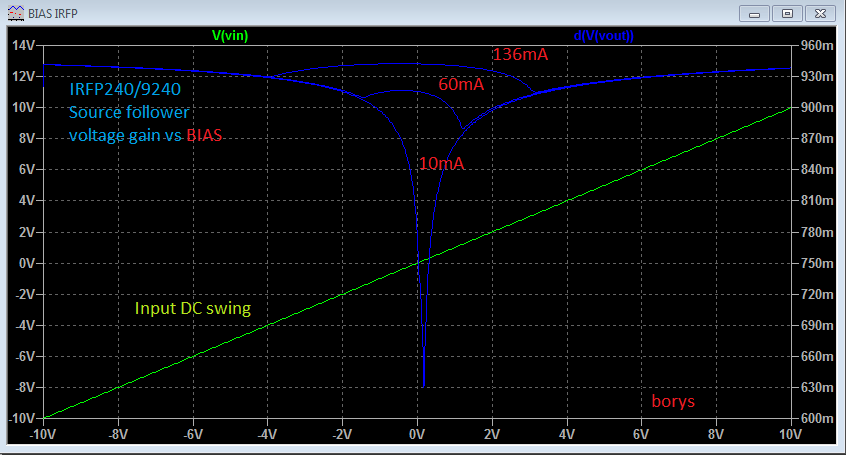

Przeczytaj jak mozesz kolego jeszcze raz. Wzmocnienie napieciowe i pradowe to dwie rozne sprawy. Wtonik posiada duze wzmonienie pradowe, ktore jest potrzebne do zabuforowania poprzedzajacego go stopnia.Niestety nie ma idealnych elementow elektronicznych, posiadaja one pewna skonczona wartosc transkonduktancji, dlagego wzomcnienie napieciowe wtornika zawsze bedzie mniejsze od jednosci (np. te niebieskie kreski na obrazkach ponizej, wykreslone jako pierwsza pochodna, czyli wartosc wielkosci zmiany napiecia wyjsciowego w odniesieniu do stalego przyrostu napiecia wejsciowego).

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

Nie odwracaj kota ogonem. Wtórnik to po prostu przemiennik impedancji i nic więcej...coś w rodzaju trafa obniżającego napięcie, aby można było z niego "pociągnąć" większy prąd. Analogiczna sytuacja jak w przypadku traf głośnikowych.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Prędzej się podłoga w drewnianym kościele zapadnie niż cegła na głowę komukolwiek spadnie.

Link to comment
Share on other sites

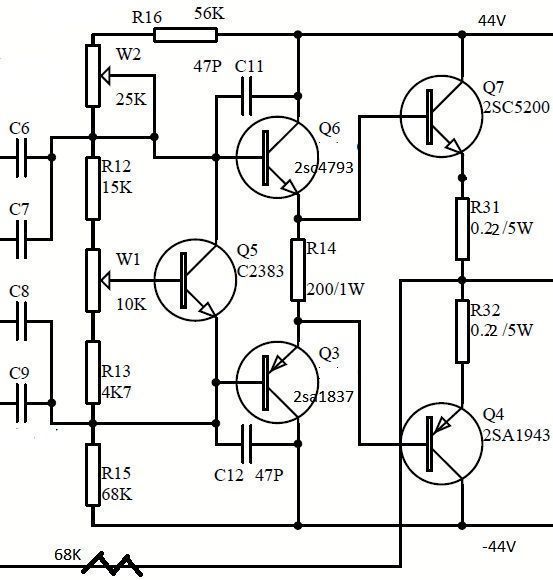

trudno wymyślić lepszy stopień napięciowy

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Nie odwracaj kota ogonem. Wtórnik to po prostu przemiennik impedancji i nic więcej...coś w rodzaju trafa obniżającego napięcie, aby można było z niego "pociągnąć" większy prąd.



No niestety nie odwracam kota ogonem. Transformator to ''przemiennik'' mocowy gdzie moc wyjsciowa rowna sie moc wejsciowa * sprawnosc, czyli musisz do niego wlozyc z 100W zeby wyciagnac z 90W.

Impedancja oczywiscie tez sie zmieni odpowiednio :)



Analogiczna sytuacja jak w przypadku traf głośnikowych.



Tutaj tak samo j/w, musisz wlozyc do transformatora glosnikowego pewna moc = dajmy na to 10W zeby wyciagnac z niego 9W na obciazeniu o nizszej impedancji.



Wtornik mozesz w uproszczeniu potraktowac jako ''przekladnik'' pradowy (prad wejsciowy * HFE = prady wyjsciowy), ktory posiada pewne wzmocnienie pradowe i w praktyce posiada tez pewne wzmocnienie napieciowe (dajmy na to 0.95). Impedancja oczywiscie tez sie zmieni opowiednio :).



Bogdan

Bardzo fajny schemacik.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

Wtórnik to po prostu przemiennik impedancji i nic więcej...coś w rodzaju trafa obniżającego napięcie, aby można było z niego "pociągnąć" większy prąd. Analogiczna sytuacja jak w przypadku traf głośnikowych.



Nieeeeee!!!! Popraw, skasuj albo co, bo oczy szczypią!!!!

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Link to comment
Share on other sites

Bogdan

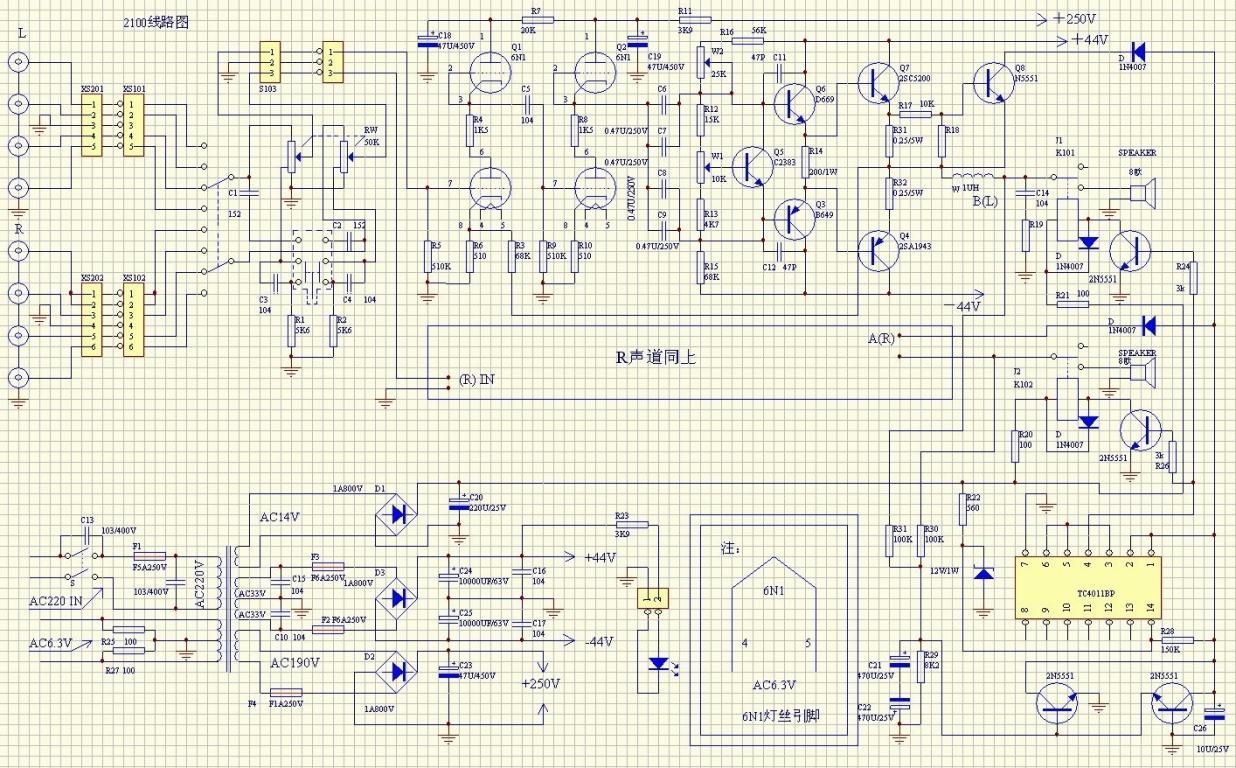

Tak w sumie to bardzo latwo by zrobic plytke sterujaca z tego schematu co wkleiles. Pasowala by nawet do twojego OPSa latfety + BJT.

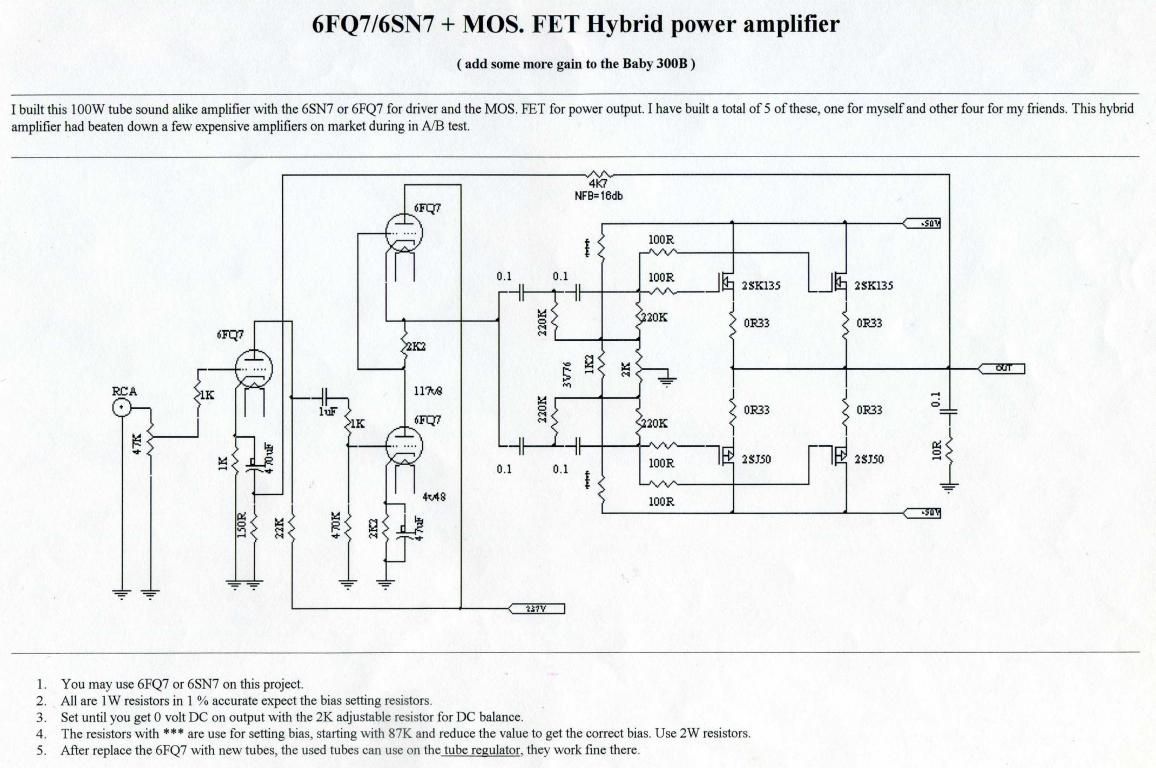

Jakis czas temu narysowalem podobny ukladzik ale nie mialem czasu go skonczyc. W poscie nr6 wspominalem o nim, wyglada bardzo podobnie (z dodatkowa lampa ktora odwraca faze przed wtornikiem Whitea).

Jak mi czas pozwoli (i jak znajde dwie lampki) to narysuje plytke sterujaca/lampowa z ciekawosci.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

Tak przy okazji, tego typu końcówki, to znaczy z małym wzmocnieniem czyli dużym sygnałem wejściowym, IMO lepiej odwracające.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Link to comment
Share on other sites

  • 3 weeks later...

Tak przy okazji, tego typu końcówki, to znaczy z małym wzmocnieniem czyli dużym sygnałem wejściowym, IMO lepiej odwracające.



Z jakiegos konkretnego powodu ?

Pomijajac kwestie techniczne spotkalem sie juz z kilkoma opiniami np przy niektorych OP-ampach ze graja lepiej wlasnie w takiej konfiguracji.

Moze przetestuje i takie rozwiazanie, tylko musze troche czasu znalesc.

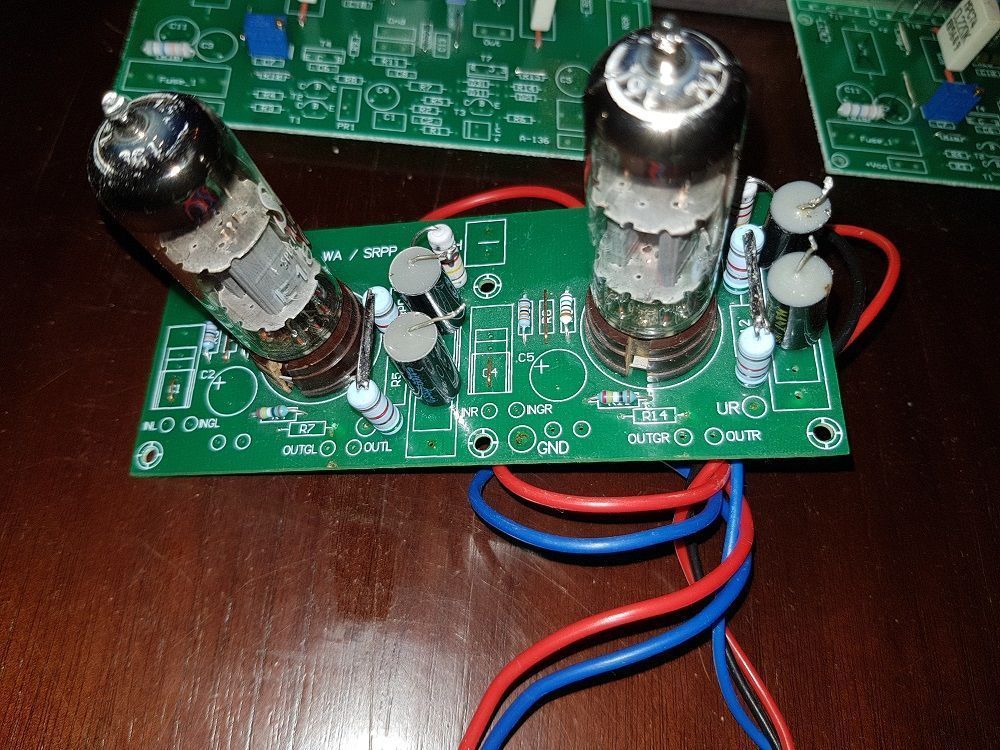

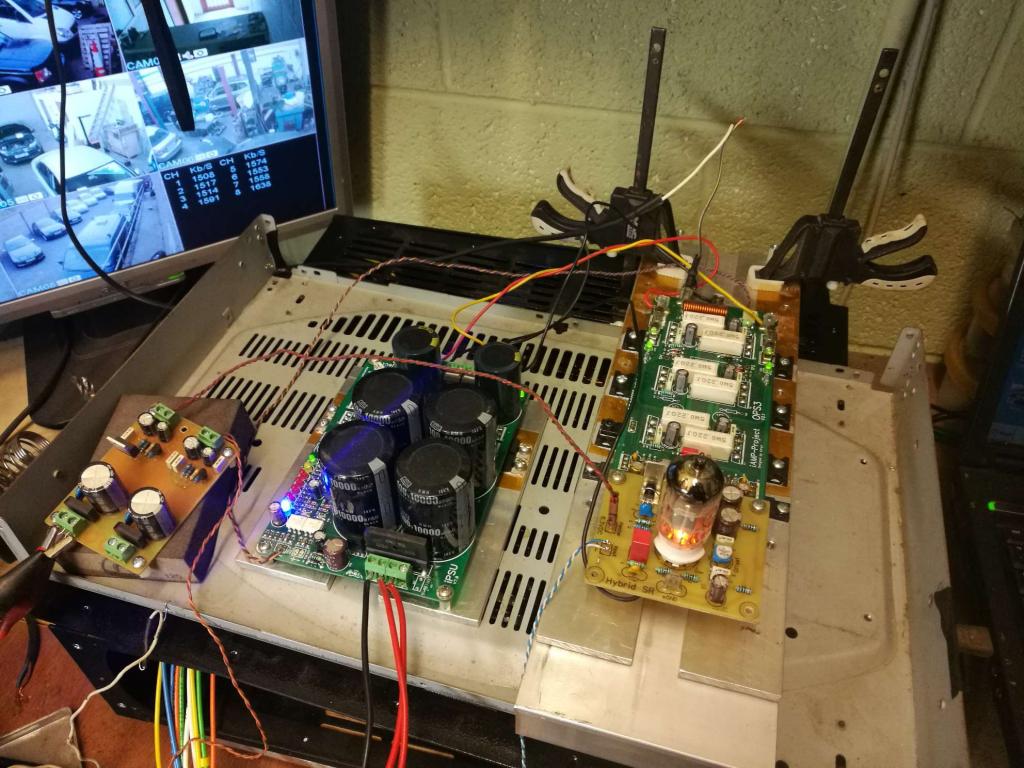

W miedzyczasie wyskrobalem taki troche projekcik dla warjatow. Mianowicie jedna zaroweczka ECC88 + jeden tranzystor i kupeczka elementow biernych. Co prawda trioda nie pracuje w swoim naturalnym srodowisku (anody dosc twardo siedza w dodatnim railu zasilania) ale ukladzik daje rade calkiem dobrze. Zakres regulacji offsetu wynosi okolo 200mV a wiec triody wewnatrz ECC88 powinny byc dosyc dobrze sparowane. Siatka na okolo -1 do -1.3V w zaleznosci jaka lampe wsadze w podstawke, Va w okolicy 40V. Clipp niesymetryczny z oczywistych powodow ale za to ladny, miekki.

E88CC JJ - gra po prostu zle

ECC88 - phillips (z czerwonymi napisami) - gra juz calkiem fajnie

PCC88 Phillipsa - gra najlepiej z wszystkich jakie mam, bas raczej krotki i szybki, mocno zroznicowany. Gory jest sporo i nie wierci dziury w uchu.



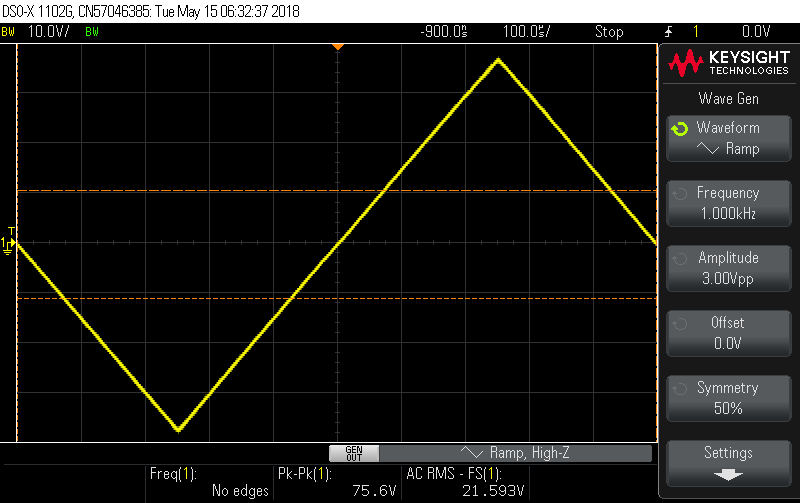

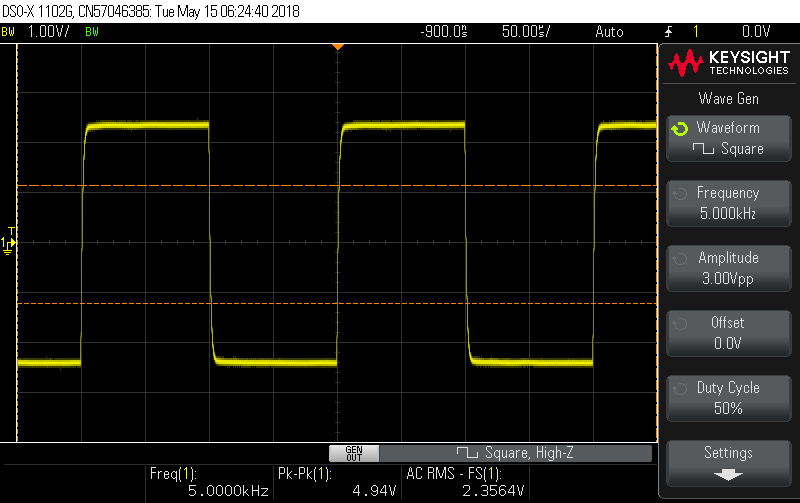

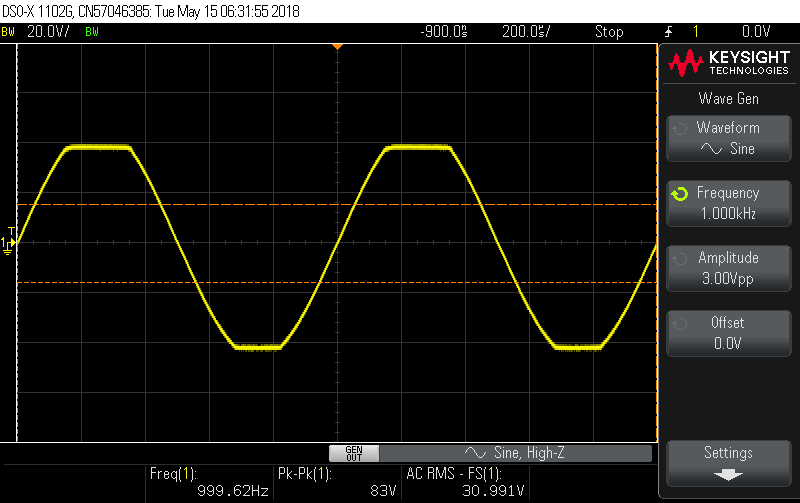

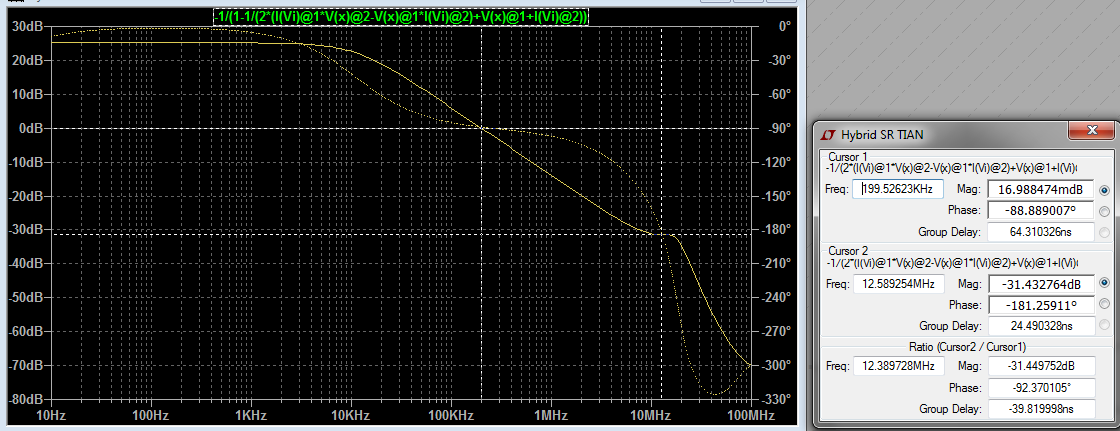

Jakies slajdy ponizej. Moze ktos dolozy do tego zestawu jakis tranzystor wyjsciowy albo moze nawet dwa :D

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )








Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

Z jakiegos konkretnego powodu ?

Pomijajac kwestie techniczne spotkalem sie juz z kilkoma opiniami np przy niektorych OP-ampach ze graja lepiej wlasnie w takiej konfiguracji.

Moze przetestuje i takie rozwiazanie, tylko musze troche czasu znalesc



Stopień wejściowy pracuje przy niższym napięciu wejściowym wtedy, w układzie wtórnika czy prawie wtórnika ma duże napięcie wejściowe, niepotrzebnie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Link to comment
Share on other sites

przemak

A no tez prawda, tylko prad bedzie potrzebny troche wiekszy (zaleznie od impedancji NFB) ale z tym raczej problemow nie powinno byc z odpowiednim preampem (z 10kR kazdy preamp powinien pociagnac).

Dzieki

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

  • Pokaż nowe odpowiedzi
  • Archived

    This topic is now archived and is closed to further replies.

    • Recently Browsing   0 members

      • No registered users viewing this page.
    ×
    ×
    • Create New...

    Important Information

    We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.


    AdBlock blocking software detected!


    Our website lives up to the displayed advertisements.
    The ads are thematically related to the site and are not bothersome.

    Please disable the AdBlock extension or blocking software while using the site.



    Registered users can disable this message.
