dst89

Monitor L18RNX/P + 27TBC/G + WG148R

Recommended Posts

Koncepcja

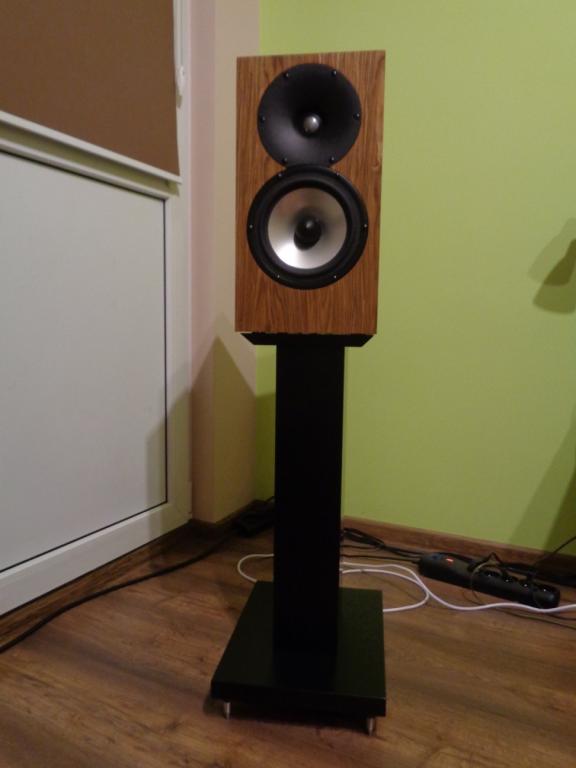

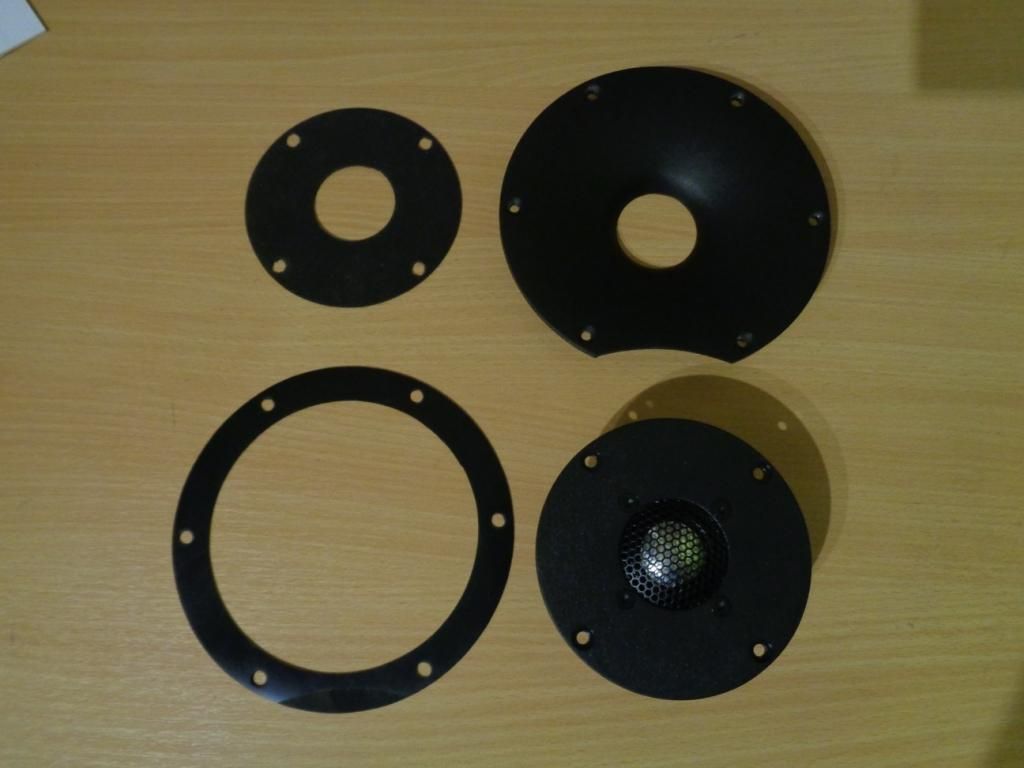

Monitor dwudrożny bass-reflex zbudowany w oparciu o najbardziej oklepany zestaw głośników w świecie DIY, wyróżniający się aplikacją tweeetera w waveguide. Podstawki są integralną częścią kolumn gdyż właśnie tam upchnąłem zwrotnicę oraz komorę balastową.



Zwrotnica

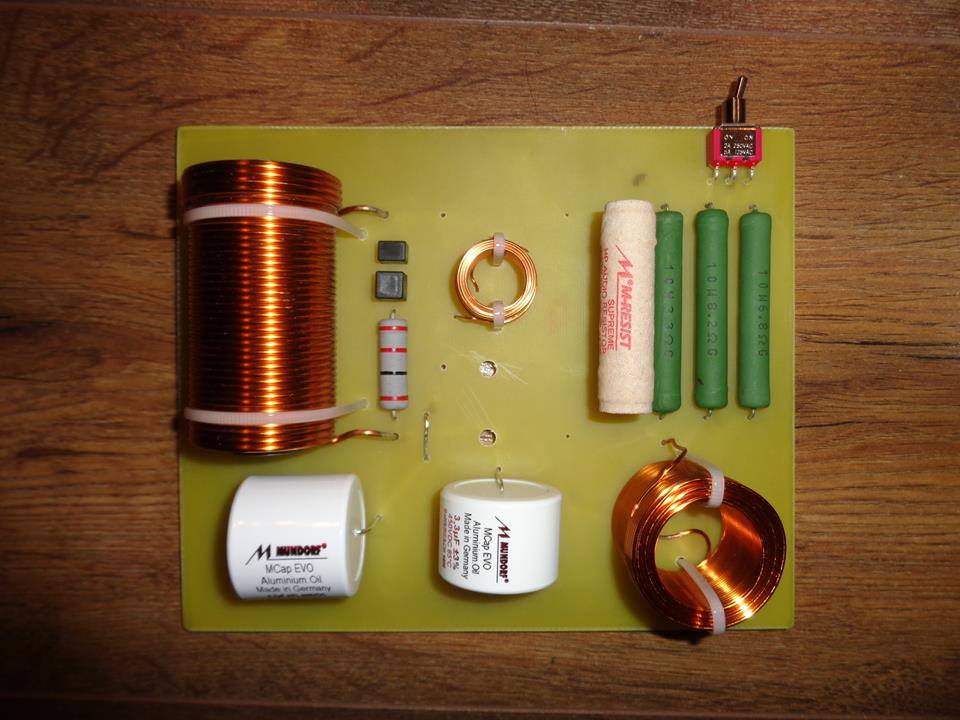

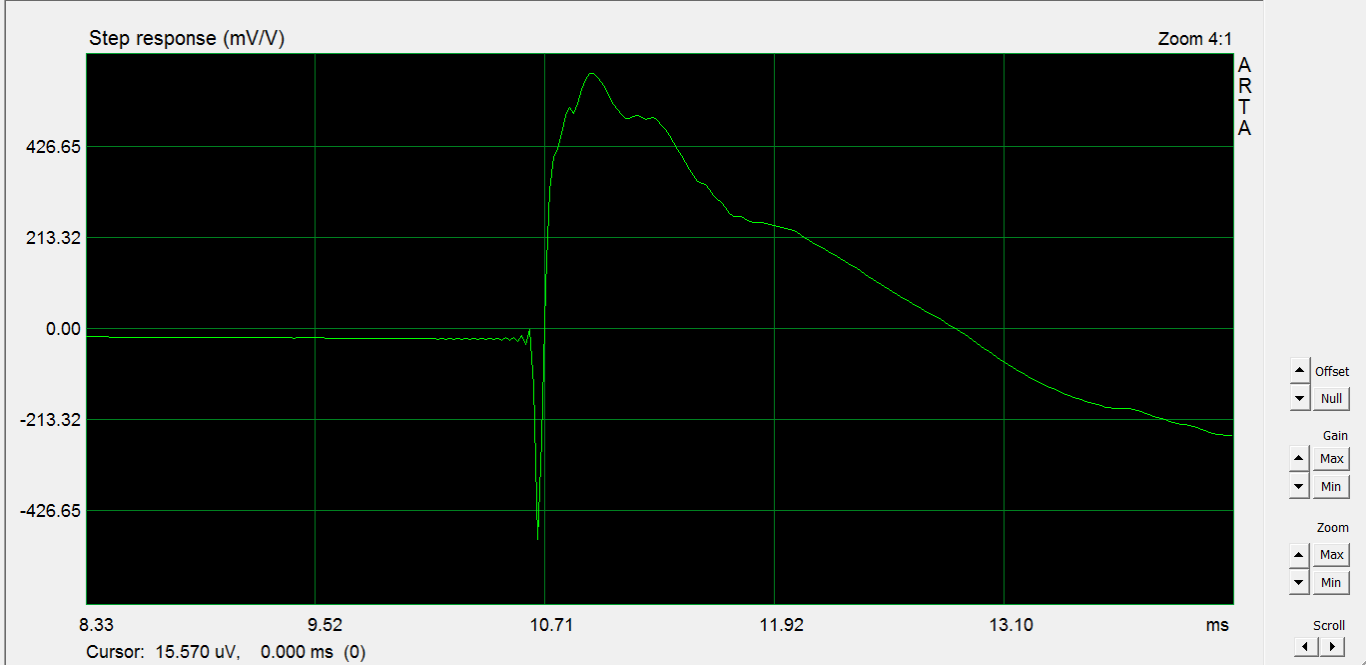

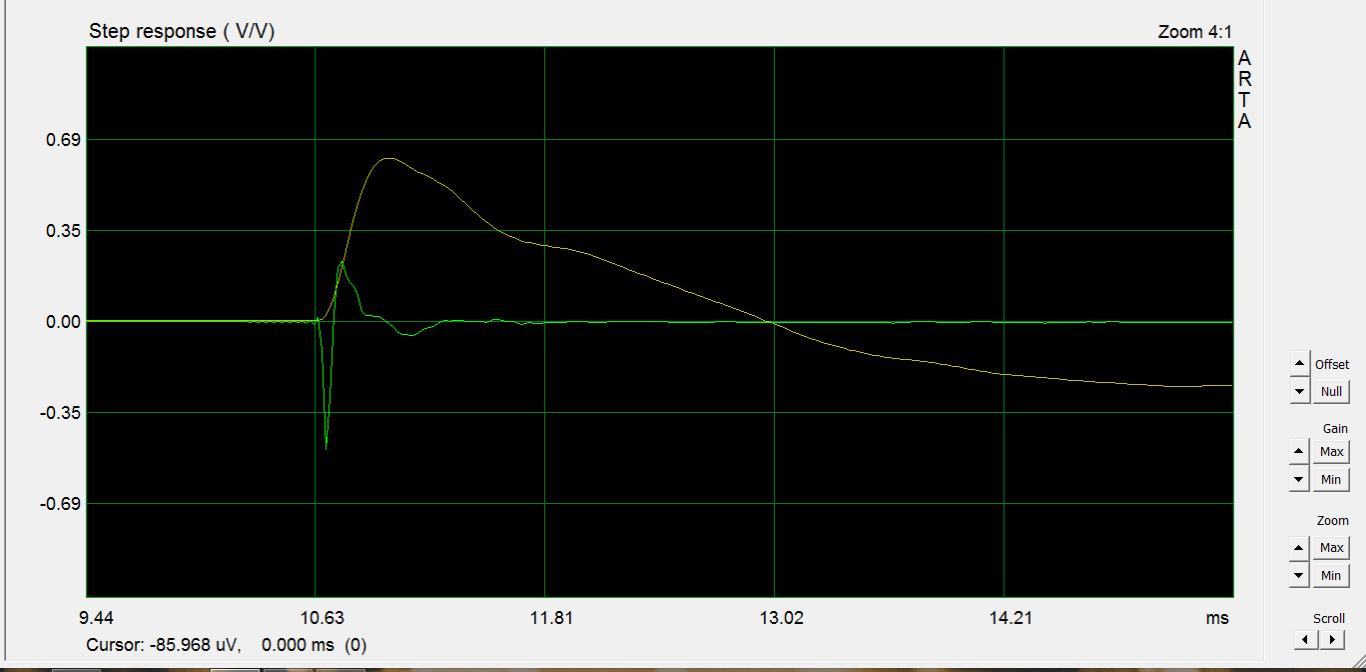

Założeniem było, aby do danego zestawu głośników stworzyć jak najprostsze filtry. Woofer filtrowany jest przez rdzeniową cewkę o bardzo niskiej rezystancji szeregowej (0,2Ohm) oraz równoległa pułapkę dostrojoną do pierwszego rezonansu aluminiowej membrany. Niestety takie filtrowanie nie jest do końca zadowalające i nie usuwa wystarczająco dobrze ekstremalnych rezonansów tego głośnika, dlatego dołożyłem drugą pułapkę wycinającą resztkę „szczotki”. Tweeter początkowo miał być filtrowany jednym kondensatorem, jednak w celu uzyskania lepszej liniowości dodałem równoległy filtr schodkowy. Ostatecznie uznałem, że przy aluminiowych membranach i waveguide większe uproszczenie zwrotnicy byłoby niepoprawne technicznie.



Obudowa

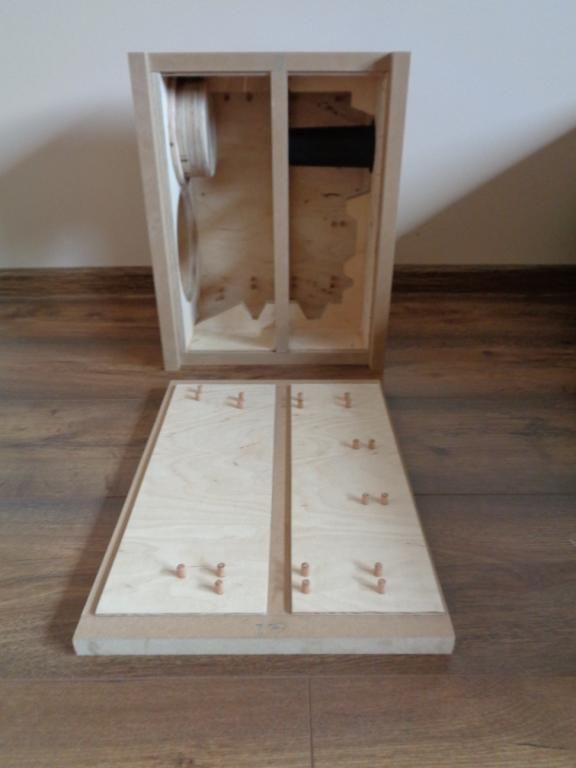

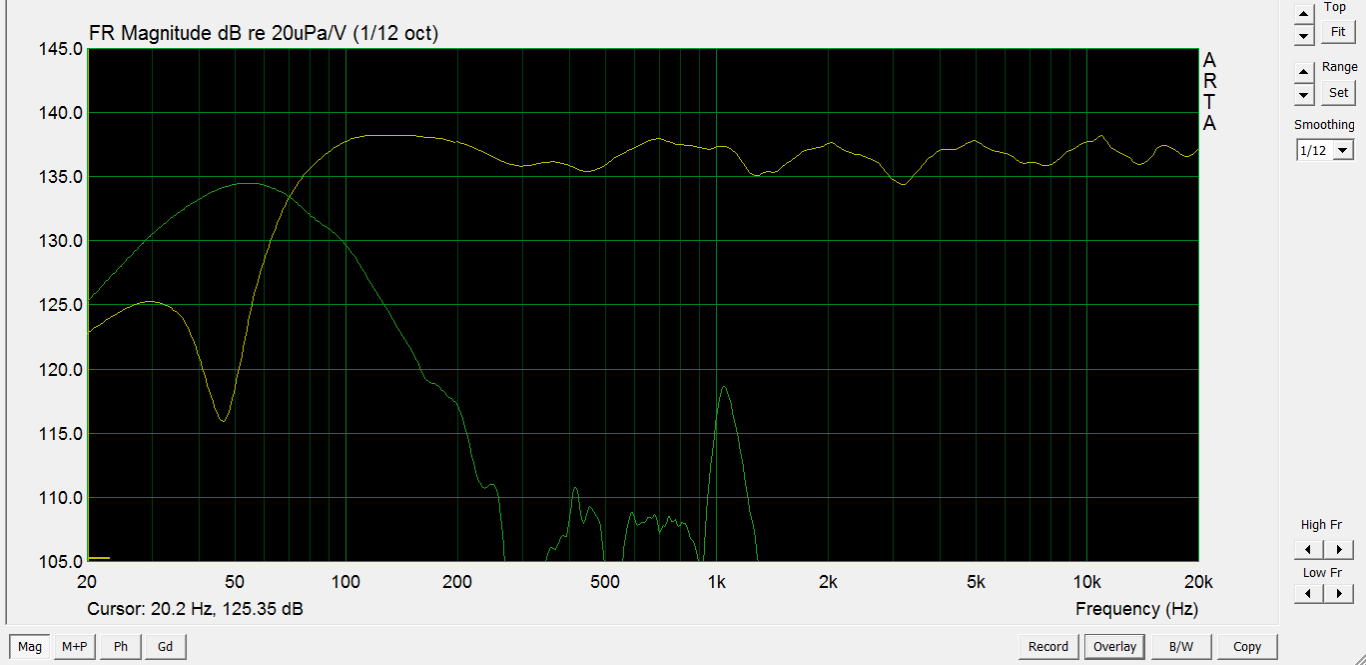

Wykonana z płyt MDF 18mm, w środku oklejone sklejką 6mm (front 10mm) a z zewnątrz HDF 3mm. Obudowa posiada dodatkowe wzmocnienia ze sklejki. Znalazło się też miejsce na obudowę dla tweetera w kształcie „puszki”. Wytłumienie filc i wełna w dość małej ilości. Całość oklejona fornirem impregnowanym olejowoskiem.











  • Like 1

Share this post


Link to post
Share on other sites

Bardzo ciekawy, słyszałem chyba własnie ten tweeter w falowodzie i grało to bardzo fajnie! To były chyba Svedy Pentu. Jak woofer? Nie miałem z nim styczności nigdy.


Hał tu trol de trol?

Share this post


Link to post
Share on other sites

Jeżeli chodzi o woofer to najważniejsze jest dobre odfiltrowanie tej "szczotki" zaczynającej się od 7kHz oraz wytłumienie obudowy (filc fajnie się sprawdził).

To co lubię w brzmieniu L18 to duża naturalność brzmienia w połączeniu ze szczegółowością i silnym basem. To już moja druga konstrukcja na aluminiowych Seasach i to co mi się w nich nie podoba to fakt, że żeby zachęcić je do dynamicznego grania potrzeba duuużo prądu. :)

Tak jak wspominałeś 27TBC w falowodzie spisuje się świetnie i jestem z niego bardzo zadowolony. Przestrzenny dźwięk, czasami potrafi zagrać na granicy ostrości, ale na dobrze zrealizowanych płytach niezwykle delikatny i wciągający.

Share this post


Link to post
Share on other sites

Jeszcze schemat zwrotnicy. Moim zdaniem można jeszcze spróbować zmodyfikować zwrotnicę zgodnie z sugestiami kolegów z forum, którzy mieli okazję posłuchać kolumn na Audio Video Show w pokoju 410:

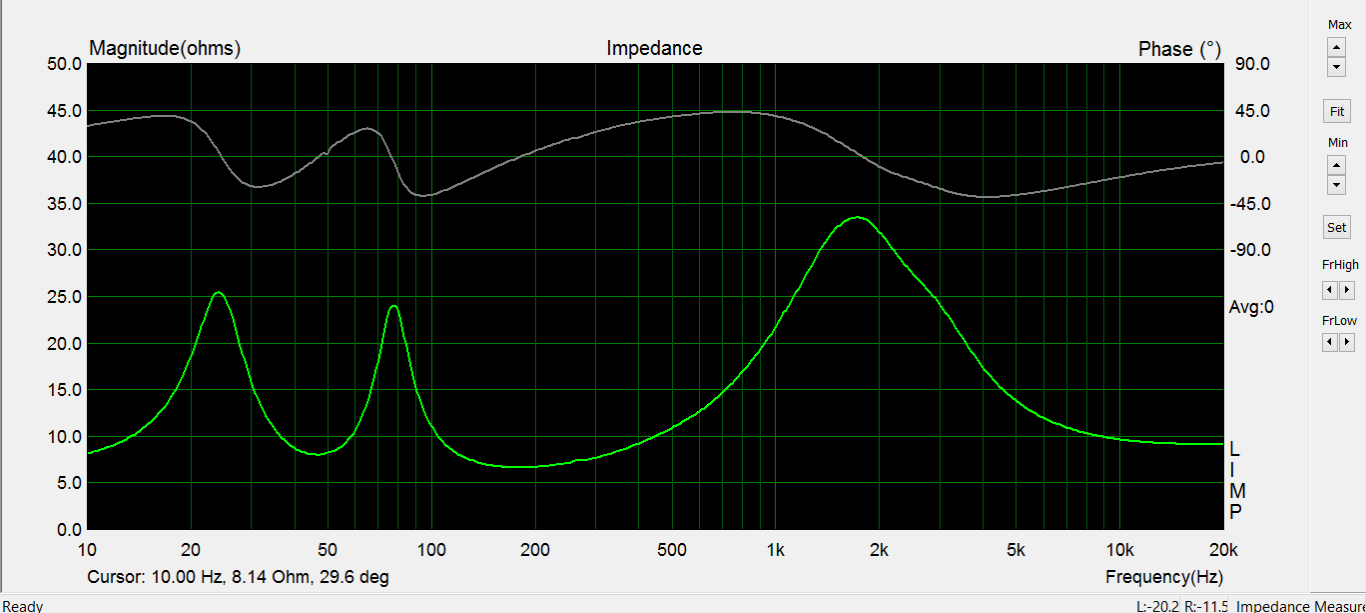

Zaproponowana przez misiomora linearyzacja impedancji drugiego piku przy 80Hz - możliwa poprawa brzmienia basu i dolnego środka;

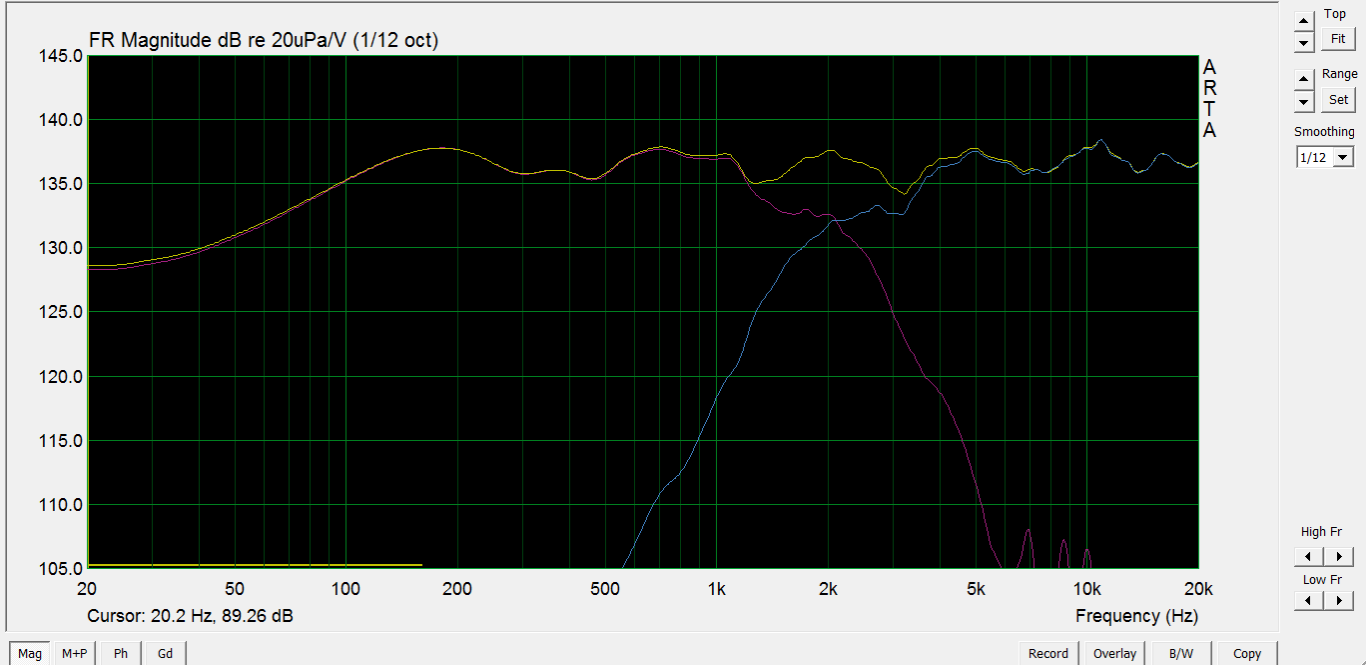

Zaproponowane przez Stasiop lekkie rozsunięcie filtrów dolno i górno przepustowego aby delikatnie obniżyć charakterystykę na f podziału - kolumny potrafią zagrać z dużą energią w tych rejonach i w zależności od akustyki i elektroniki towarzyszącej może to przeszkadzać.


Share this post


Link to post
Share on other sites

Chłopaki a jak możecie ocenić ten projekt w porównaniu do satori mw16 i wysokotonowe też satori na szmacie?
