EMS LB 12 w nowym OB

[wally]

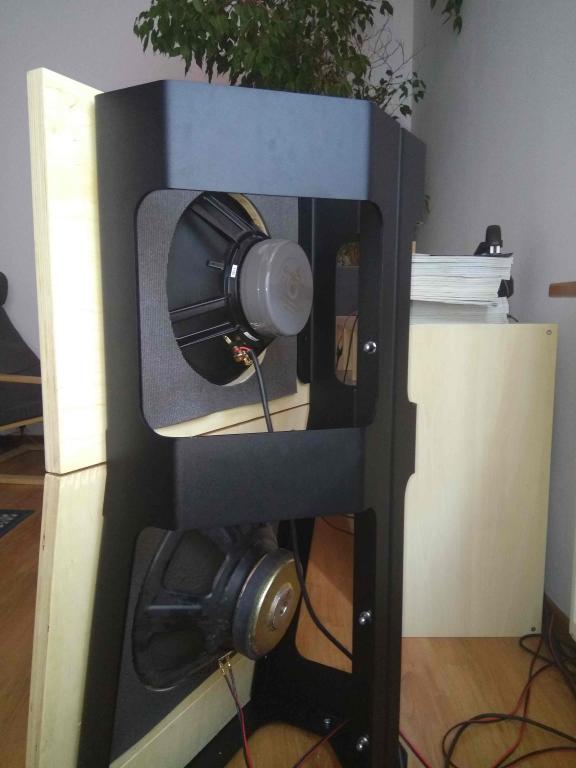

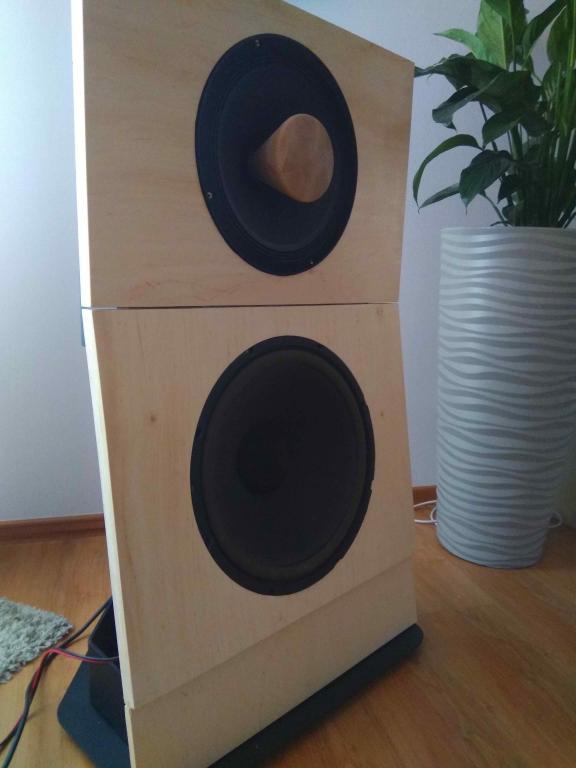

Przedstawiam nową konstrukcję ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

Gratulacje !

Wygląda ładnie, napisz, jak brzmi?

[wally]

Brzmi naprawdę - jak dla mnie - zjawiskowo. Tyle że wysterowanie 15 calowego woofera w 30 metrowym pokoju wykracza poza możliwości mojego wzmacniacza ...

Mój Crimson Single Ended by Rolof Audio ma bowiem jedynie 1,5 W na kanał Wspaniałe wysterowywał EMS-a pracującego jako głośnik fullrange, lecz była to inna obudowa (JE Labs) a przede wszystkim inne pomieszczenie ...

Dlatego w obecnie basem steruje 40 watoway tranzystor ...

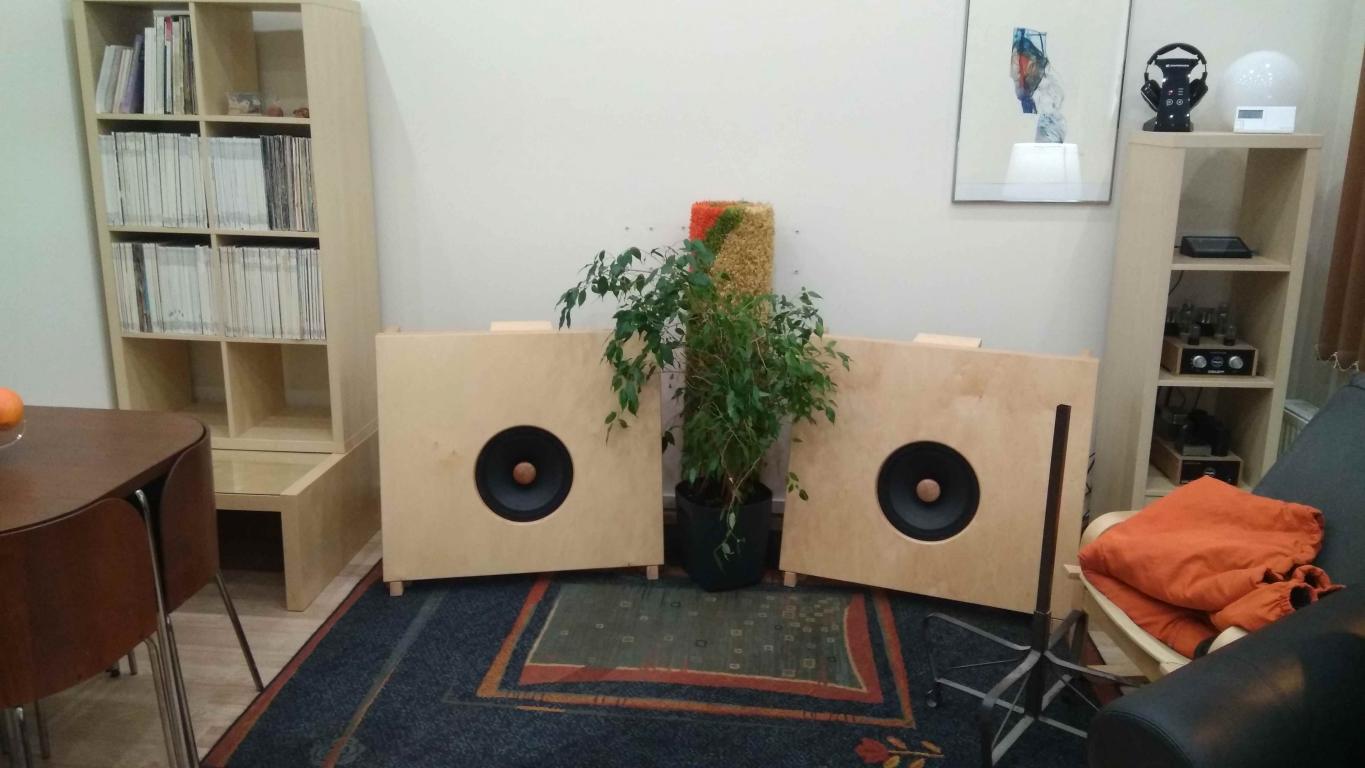

Poglądowe zdjęcia wzmacniacza i poprzedniego OB

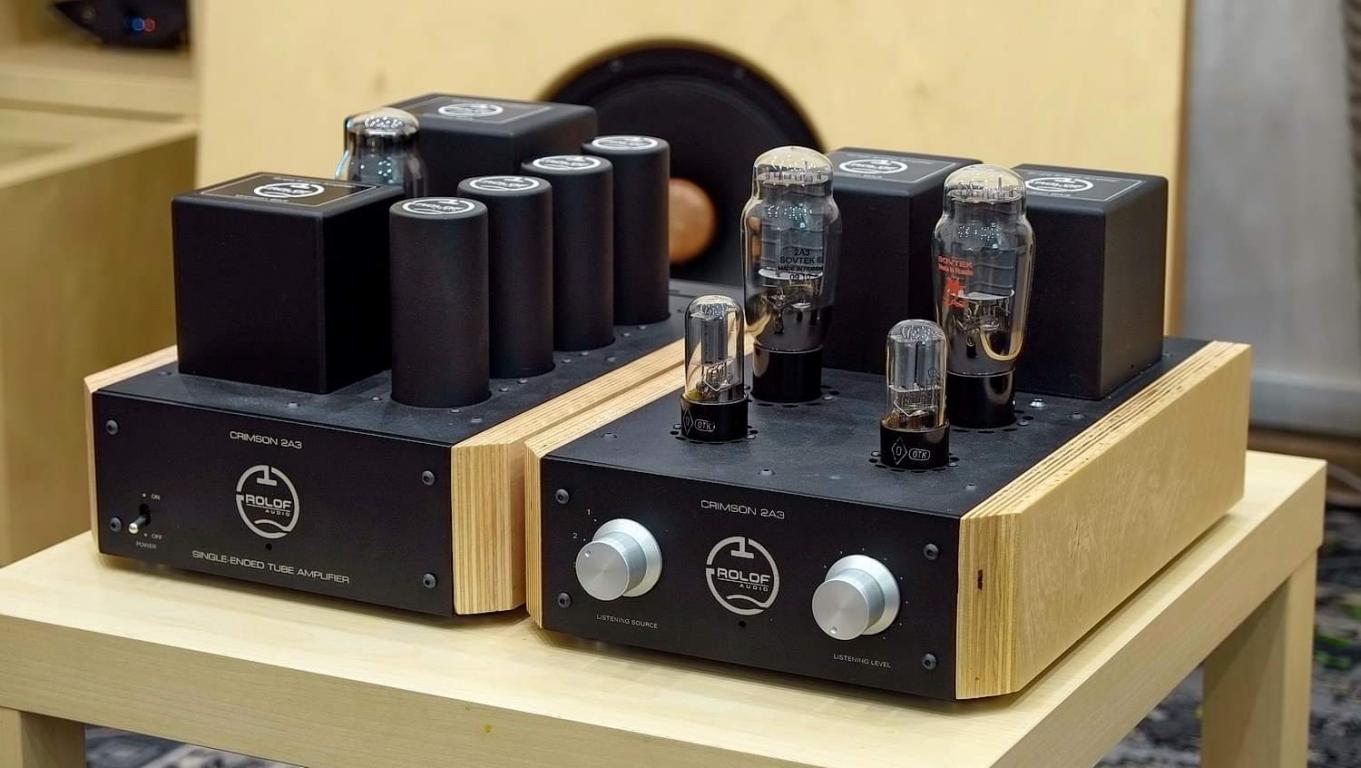

Crimson 2A3 SE z przodu

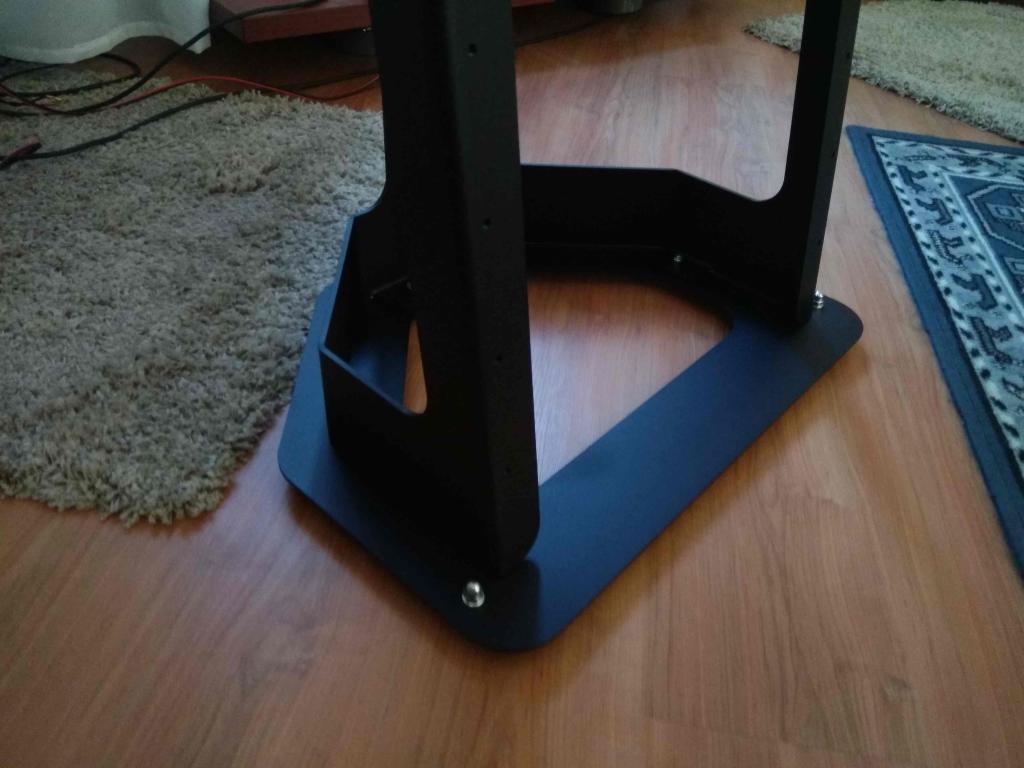

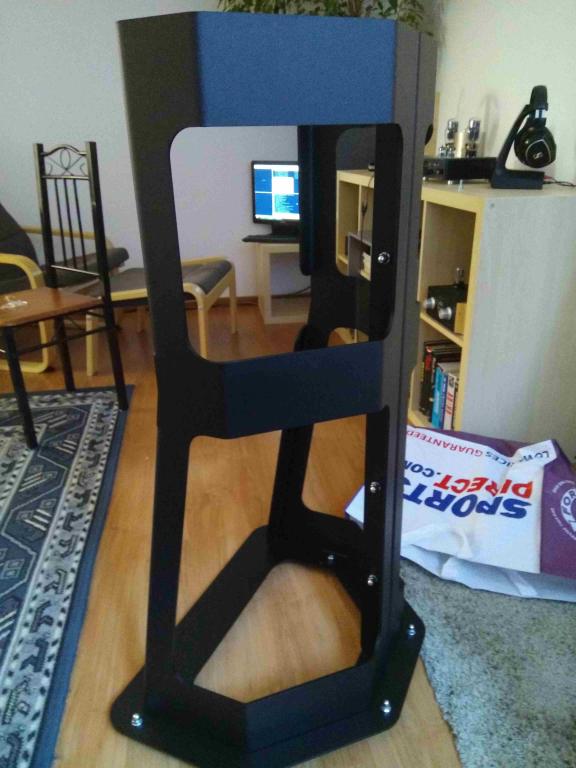

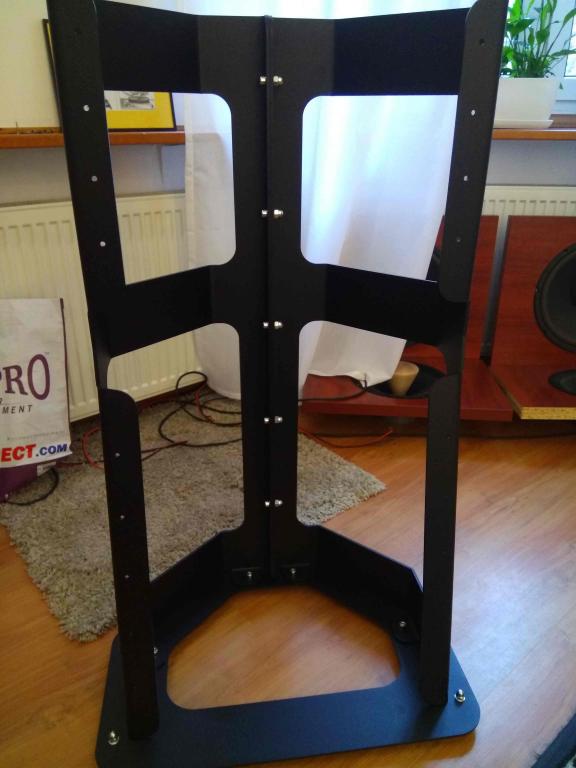

Szczegóły konstrukcji stelaża OB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

Jak za tę cenę głośników, to powinny brzmieć!

Coś mało wycisneli z tego 2A3 SE, nie dało się 2,5 W zrobić na kanał (powyżej tego strasznie rosną zniekształcenia)?

Akustyka praktyczna jest przewrotna i ma silną alergię na ideologów audio, nie zdziwił bym się, gdyby te odgrody w małych pomieszczeniach brzmiały rewelacyjnie i bez konkurencji?!

Może coś spróbuję zrobić na jakimś tanim full-range w tym duchu (potrzebuję do ciasnego domku letniskowego)?

[Lok]

Super konstrukcja gratulacje. A jaki jest podział pasma. Aktywnie czy pasywnie. Skąd taki świetny projekt konstrukcji ?



A czy bas nadąża za ta szerokopasmowka ?





Wysłane z iPhone za pomocą Tapatalk

[wally]

Jak za tę cenę głośników, to powinny brzmieć!

Coś mało wycisneli z tego 2A3 SE, nie dało się 2,5 W zrobić na kanał (powyżej tego strasznie rosną zniekształcenia)?

Akustyka praktyczna jest przewrotna, nie zdziwił bym się, gdyby te odgrody w małych pomieszczeniach brzmiały rewelacyjnie i bez konkurencji?!



Ogrody w małych pomieszczeniach? Owszem, ale trzeba wziąć pod uwagę wymagania ustawienie (odległość od tylnej ściany) ... To warunkuje "oddychanie" open baffla

1,5 W to bardzo dużo, tyle że w wysterowaniu JEDNEGO głośnika o skuteczności 98dB. 15 cali komplikuje sprawę w kontekście obciążenia całości



Super konstrukcja gratulacje. A jaki jest podział pasma. Aktywnie czy pasywnie. Skąd taki świetny projekt konstrukcji ?



A czy bas nadąża za ta szerokopasmowka ?



Na razie jest "aktywnie" SE na EMS .... A woofery na tranzystorze Tyle że zintegrowanym ...☺️

Zwrotnicy, póki co, nie ma ... Głośność ustawiona pokrętłami głośności i sterowana w całości Foobarem ...

W planach pasywna zwrotnica i lampowa końcówka push-pull na KT 66 lub KT 88





Wysłane z iPhone za pomocą Tapatalk

[Gość JanF]

Jak się liczy tę odległość od tylnej ścianki?

[wally]

Jak się liczy tę odległość od tylnej ścianki?

Liczy? Nie wiem ... raczej dobiera w praktyce ... Wg mnie minimum 60 cm ... Wszystko zależy od pomieszczenia jego wielkości, proporcji , materiałów we wnętrzu, umeblowania itp



Super konstrukcja gratulacje. A jaki jest podział pasma. Aktywnie czy pasywnie. Skąd taki świetny projekt konstrukcji ?



A czy bas nadąża za ta szerokopasmowka ?

Pomysł zainspirowany koncepcją Pure Audio Project





Wysłane z iPhone za pomocą Tapatalk

[Gość JanF]

Zaczałem czytać o odgrodach na triodzie i jest pomysł, żeby dół dać w osobnej klasycznej skrzynce z głośnikami (od siebie dadam, że w w tandemie, bo maleje obudowa), a na to postawić odgrodę dla średnich i góry. Najlepiej w biampingu, tania klasa D do basów wystarczy w zupełności a jakąś mocną lampę otl na górę na full range. Jak to ciąć,masz jakieś doświadczenia w tej materii?

Wydaje mi się, że bas to osobna bajka, inaczej go odbieramy, niż wyższe części pasma - dźwięki w naturze to (strzelam, prosze się odsunąć) 110 Hz w górę.

Ten dół nie jest odbierany tak precyzyjnie, jak góra, gdzie mała modulacja powoduje, że słyszymy inaczej i przez to rozumiemy, co do siebie mówimy :-)

[wally]

Projekt zainspirowany koncepcją Pure Audio Project ... z niezbędnymi modyfikacjami

EMS LB12 ma 12 cali. Ten głośnik jak na fullrange schodzi naprawdę nisko. Jeden woofer wystarcza jako wsparcie dołu.

Może być też niżej "cięty" bez utraty wypełnienia i "masy"



Zaczałem czytać o odgrodach na triodzie i jest pomysł, żeby dół dać w osobnej klasycznej skrzynce z głośnikami (od siebie dadam, że w w tandemie, bo maleje obudowa), a na to postawić odgrodę dla średnich i góry. Najlepiej w biampingu, tania klasa D do basów wystarczy w zupełności.

Pewnie tak .. Tyle że dla mnie bas z OB to ogromna siła tej konfiguracji ... Bas ze skrzyni to jednak inna bajka

[Gość JanF]

Pewnie tak .. Tyle że dla mnie bas z OB to ogromna siła tej konfiguracji ... Bas ze skrzyni to jednak inna bajka������

Chyba tak, jak coś raz dobrego usłyszysz, to nie ma już odwrotu do gorszych rozwiązań.

[wally]



Po doświadczenia z Behringerem optymalne wychodziło cięcie na 150- 180 Hz i filtry 12dB ... Ale to jest płynne i zależne od konfiguracji. Tak więc, póki co, nic nie jest przesądzone

[Gość JanF]

Dobrze, ze zamieściłeś ten temat, pokazuje, że są jeszcze w konstrukcji kolumn inne sposoby, niż skrzynia zamknięta, skrzynia otwarta.

I że te inne kierunki żyją, mają się dobrze, dobrze rokują i jest z czym eksperymentować w konwencji DIY :-)

Nie jest przesądzone w jakim kierunku świat audio będzie się rozwijał - był czas,kiedy były tylko lampy, potem nic nie było, tylko tranzystory, dzisiaj 4/5 wszystkich stanowisk na AS, to konstrukcje lampowe!

[szpotek73]

optymalne wychodziło cięcie na 150- 180 Hz i filtry 12dB

bardzo dobry podział sprawdza się na 100% ja też trenowałem szerokopasmowca dopalanego basem ,ale wszystko w oz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wally]

Dobrze, ze zamieściłeś ten temat, pokazuje, że są jeszcze w konstrukcji kolumn inne sposoby, niż skrzynia zamknięta, skrzynia otwarta.

I że te inne kierunki żyją, mają się dobrze, dobrze rokują i jest z czym eksperymentować w konwencji DIY :-)

Nie jest przesądzone w jakim kierunku świat audio będzie się rozwijał - był czas,kiedy były tylko lampy, potem nic nie było, tylko tranzystory, dzisiaj 4/5 wszystkich stanowisk na AS, to konstrukcje lampowe!

Moim zdaniem ewolucja następuje ... Powrót analogu, ale i pliki, DSD, DAC. Tyle że jednocześnie wszystkie dotychczasowe sposoby na reprodukcję mogą także współistnieć całkiem współcześnie - wzmacniacze SE i kolumny tubowe czy OB odtwarzające pliki są obecnie czymś oczywistym. Przecież systemy amplifikacyjne pochodzące koncepcyjnie z lat 30, 40 i 50 nie mogły w chwili swego powstania odtwarzać dźwięku współczesnych źródeł ... A te pozwalają na ich odkrycie niejako " po raz kolejny"



bardzo dobry podział sprawdza się na 100% ja też trenowałem szerokopasmowca dopalanego basem ,ale wszystko w oz

Spora skrzynia na taki driver ... Musiał być ładnie rozciągnięty na basie. Ładna okleina ☺️

[szpotek73]

Spora skrzynia na taki driver ... Musiał być ładnie rozciągnięty na basie. Ładna okleina ☺️

100 litrów,bas jest; naturalna sklejka,no stolarzem to ja nie jestem,wracając do tematu supertweeter niepotrzebny,"tłuczek" daje radę?

[wally]

100 litrów,bas jest; naturalna sklejka,no stolarzem to ja nie jestem,wracając do tematu supertweeter niepotrzebny,"tłuczek" daje radę?

Dyfuzor? W zupełności wystarcza ... To wyszło jeszcze w poprzedniej obudowie ... Wiele z tym kombinowałem

[szpotek73]

no to super,projekt fajny,tyle że ta szerokopasmówka trochę droga....

[wally]

W sumie fakt ... Ale mam ją już dwa lata z okładem i nie zamieniłbym jej na nic innego ... A jeśli weźmiesz porównawczo jej cenę do Lowthera ... nie mówiąc o Voxactiv to naprawdę nie jest tak źle☺️

[Gość JanF]

ja też trenowałem szerokopasmowca dopalanego basem ,ale wszystko w oz

Ładnie ci to wyszło!

Jak to zrobiłeś? Cewka, podział?



Mam 6,5" Audio Nirvana i chcę je dopalić basem, bo ten bas z sześciu i pół cala, to taki trochę sztuczny, udający bas basa.

Że się tak wyrażę.

[szpotek73]

Cewka, podział?

180hz drugi rząd niestety cewka 12mh i bateria kondensatorów ,do tego jeszcze pułapka rlc na paskudne podbicie na 200hz tanio nie było,ale basik fajny.

ps mam nadzieję,że się wally nie obrazi za offtop

[wally]

Czemu miałbym się obrażać?

[szpotek73]

bo nie w temacie wątku,aha a jak tam wife acceptance factor,protestów nie było?mnie się twoje odgrody niezmiernie podobają

[wally]

Nie było. To wielka fanka muzyki. I docenia poziom grania tych OB. Notabene, ma bardzo dobre ucho ;)))

Ponadto miała w tym projekcie niebagatelny wkład designerski. Godzinami dyskutowaliśmy o szczegółach konstrukcyjnych. Niezwykła kobieta :)

[szpotek73]

no to u mnie trochę inaczej jest,ale ja mam kilka par kolumn i większość spora,co dałeś na bas?

[wally]

no to u mnie trochę inaczej jest,ale ja mam kilka par kolumn i większość spora,co dałeś na bas?

Na razie jest Monacor SP 380P

[szpotek73]

a co docelowo? jest taka firma Acoustic Elegance na zachodnich forach diy piszą ,że nie ma nic lepszego do odgrody,produkują te głośniki pod ob,cenowo podobne do ems-ów:)

ps gratuluję partnerki:)

[wally]

a co docelowo? jest taka firma Acoustic Elegance na zachodnich forach diy piszą ,że nie ma nic lepszego do odgrody,produkują te głośniki pod ob,cenowo podobne do ems-ów:)

ps gratuluję partnerki:)

W punkt trafiłeś:) Myślę właśnie o Acoustic Elegancję Dipol 15 :)

Dziękuję z gratulacje :) Jest ich warta

[wally]

Ewentualnie PureAudioProject OB-15A neo ...

[Gość JanF]

Dlatego w obecnie basem steruje 40 watoway tranzystor ...

Jak wygląda zgodność (fazowa i natężenie) sygnałów z obu torów - robiłeś jakieś pomiary, czy na ucho kręciłeś potencjometrem?

Podobno to jest duży problem przy biampingu?
