Wszystko eksperymentalnie :) Na ucho, bez pomiarów - zwracam uwagę iż system pracuje bez zwrotnicy. Mimo tego działa to z wyśmienitym efektem choć jest to bez wątpienia stadium tymczasowe i prowizoryczne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Października 2018 przez wally

[Seyv]

Podoba mi się wykonanie - rama fajna. Nie myślałeś o zmianie boczków wzmacniacza na wykonane z litego drewna ( teraz to wyglada jak tanie DIY choć wiadomo gusta są różne). Co do grania bez zwrotnicy to to zdanie mówi niestety wszystko o brzmieniu a szkoda bo zapowiadało się ciekawie mam nadzieję, że to rzeczywiście tylko etap startowy bo ciężko go nazwać przejściowym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wally]

Podoba mi się wykonanie - rama fajna. Nie myślałeś o zmianie boczków wzmacniacza na wykonane z litego drewna ( teraz to wyglada jak tanie DIY choć wiadomo gusta są różne). Co do grania bez zwrotnicy to to zdanie mówi niestety wszystko o brzmieniu a szkoda bo zapowiadało się ciekawie mam nadzieję, że to rzeczywiście tylko etap startowy bo ciężko go nazwać przejściowym.

Wobec faktu grania bez zwrotnicy, wpływ boczków wzmacniacza uznałem za pomijalny :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Czy można się dowiedzieć o koszty wykonania ramy oraz firmę która to wykonała ?



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wally]

Niestety, firma już nie istnieje ... Ale myślę że nie będzie kłopoty ze znalezieniem podobnej, dysponującej maszyną cnc i giętarką

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]



Wobec faktu grania bez zwrotnicy, wpływ boczków wzmacniacza uznałem za pomijalny :)

Nie chodzi mi o ich wpływ na brzmienie ale o sam wygląd tym bardziej, że wzmacniacz jest wykonany w sposób jaki mi się bardzo podoba i chętnie sam stosuje ( oddzielny zasilacz ) i myśle, że całość zasługuje na coś bardziej ekskluzywnego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wally]

Nie chodzi mi o ich wpływ na brzmienie ale o sam wygląd tym bardziej, że wzmacniacz jest wykonany w sposób jaki mi się bardzo podoba i chętnie sam stosuje ( oddzielny zasilacz ) i myśle, że całość zasługuje na coś bardziej ekskluzywnego.

Być może, ale kwestie zwrotnicowo - (ewentualnie) wzmacniaczowe mają w tej chwili priorytet. Crimson 2A3 SE ma brzmieniowo jest dla mnie punktem odniesienia i z pewnością pomyślę o wycyzelowaniu jego formy zewnetrznej, ale nie potrafię na razie określić potencjalnej konieczności jego zmian konstrukcyjnych w związku z jego równoczesną funkcja przedwzmacniacza dla końcówki mocy. A więć i kosztów tych przeróbek. O samej końcówce i wooferach nawet nie wspominam ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

Cześć

Świetnie wyglądający projekt.

Uważam jednak, że głośnik basowy bez zwrotnicy wnosi więcej złego niż dobrego.



Większość głośników basowych ma "pik" rezonansowy w okolicy 1 - 2kHz i ten "pik" nakłada się na brzmienie fullrange-a

Dodatkowo jeszcze bas w odgrodzie jest mniej skuteczny względem reszty pasma o 6-12dB

Tak wygląda pasmo dla najbardziej popularnego Emminence Alpha 15A

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ściszanie tego wzmacniaczem niewiele wnosi, gdyż ściszamy cały głośnik, więc widoczny "PIK" nadal istnieje,



Pan Troels Gravesen świetnie to wszystko pokazał na przykładzie swoich pierwszych OB, czyli OB7

Zastosował tam na basie Goodmans Axiom 150 MKII

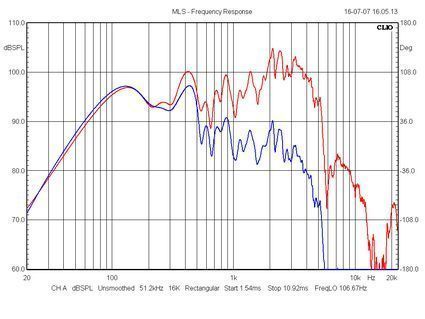

Tak wygląda różnica w paśmie wspomnianego głosnika z i bez zwrotnicy

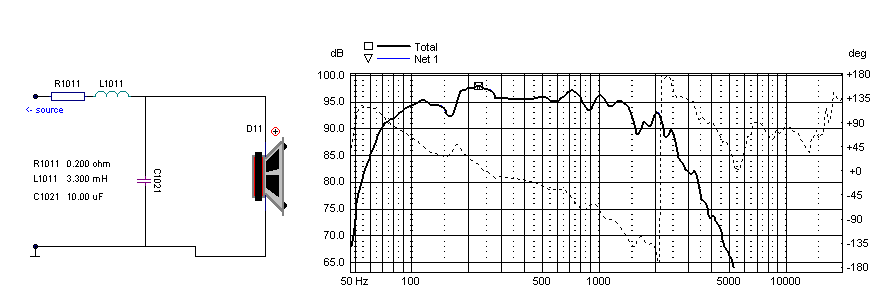

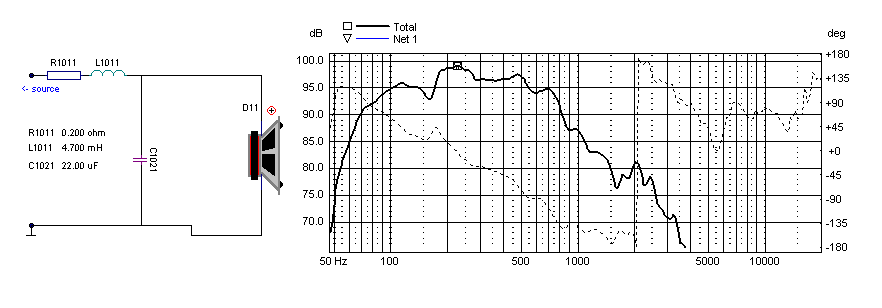

Pokazał także jak głośnik "współpracuje" z kilkoma filtrami





myślę, że więcej pisać i tłumaczyć nie trzeba, a to co trzeba? Trzeba dać jakąś cewkę z zakresu 4-10mH , kondensator choćby zwykły elektrolit 10-22uF na min 63V i posłuchać,

wtedy regulacja wzmocnieniem wzmacniacza tranzystorowego będzie miała jakikolwiek sens.



Miłego eksperymentowania

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Października 2018 przez Ape

[wally]

Cześć

Świetnie wyglądający projekt.

Uważam jednak, że głośnik basowy bez zwrotnicy wnosi więcej złego niż dobrego.



Większość głośników basowych ma "pik" rezonansowy w okolicy 1 - 2kHz i ten "pik" nakłada się na brzmienie fullrange-a

Dodatkowo jeszcze bas w odgrodzie jest mniej skuteczny względem reszty pasma o 6-12dB

Tak wygląda pasmo dla najbardziej popularnego Emminence Alpha 15A

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ściszanie tego wzmacniaczem niewiele wnosi, gdyż ściszamy cały głośnik, więc widoczny "PIK" nadal istnieje,



Pan Troels Gravesen świetnie to wszystko pokazał na przykładzie swoich pierwszych OB, czyli OB7

Zastosował tam na basie Goodmans Axiom 150 MKII

Tak wygląda różnica w paśmie wspomnianego głosnika z i bez zwrotnicy



Pokazał także jak głośnik "współpracuje" z kilkoma filtrami





myślę, że więcej pisać i tłumaczyć nie trzeba, a to co trzeba? Trzeba dać jakąś cewkę z zakresu 4-10mH , kondensator choćby zwykły elektrolit 10-22uF na min 63V i posłuchać,

wtedy regulacja wzmocnieniem wzmacniacza tranzystorowego będzie miała jakikolwiek sens.



Miłego eksperymentowania

Z perwnościa byłoby to pomocne, ale zwrotnica będzie niedługo :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

Rozumiem, że do ogrody, to najlepsze są głośniki szerokopasmowe plus tweeter?

Można zastosować na próbę coś taniego, STX?

[wally]

Moim zdaniem, nie potrzebuję tweetera ... Ale nikt nie twierdzi że nie można. Sądzę że o wszystkim przesądzi jakość głośnika szekopasmowego



Mnie osobiście odpowiada układ szerokopasmowy wspomagany wooferem



Nie znam głośnika szerokopasmowego STX, więc trudno mi się wypowiadać w tej kwestii ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

Widziałem na zdjęciach różnych przegród, że był jakiś tweeter, czasami dosyć zaawansowany technicznie.

[wally]

Oczywiście - wiele odgród jest skonstruowanych z uwzględnieniem tweetera. Jednak - jak już zaznaczyłem - nie odczuwałem (i nie odczuwam) jego braku. Z upływem czasu zaczęło mi jednak brakować podstawy basowej w kwestii całościowego wypełnienia dźwięku.. Zmiana pomieszczenia tylko pogłębiła wrażenie "niecałkowitego" napełnienia obrazu dźwiękowego ... Stąd zmiana konstrukcyjno - koncepcyjna OB ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Października 2018 przez wally

[wally]

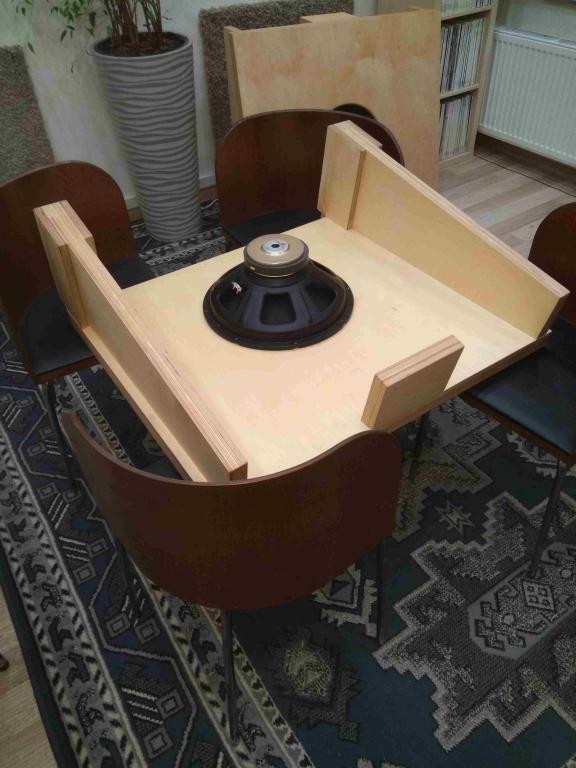

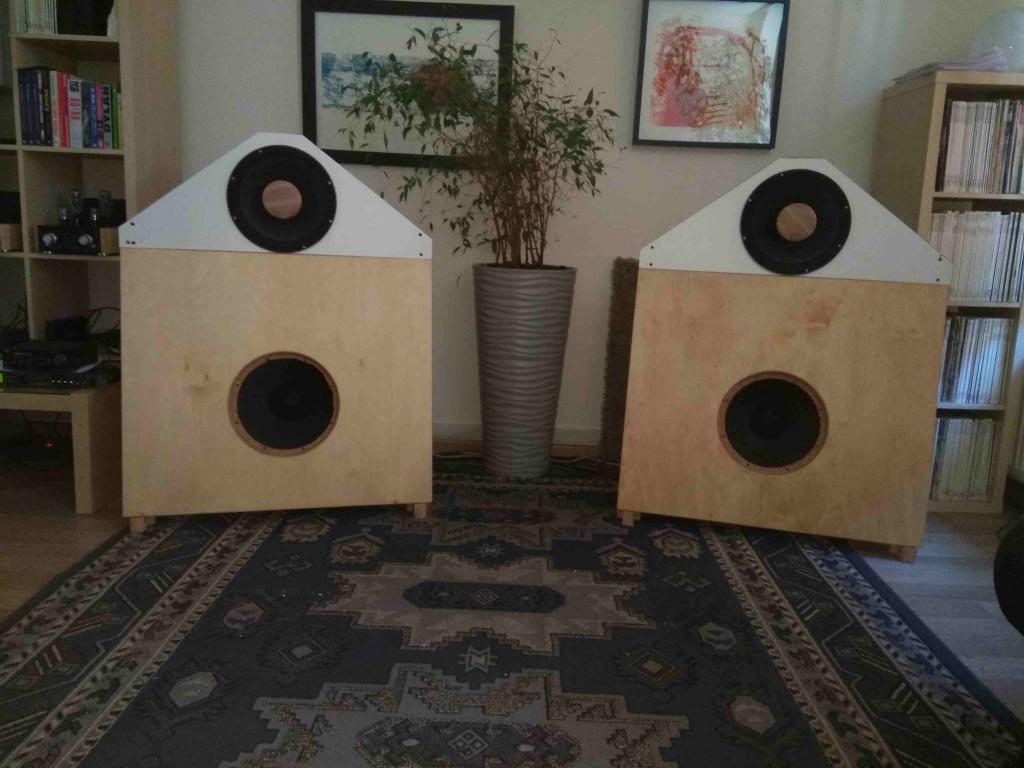

Stany pośrednie ... Zapis archiwalny part 1 ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Października 2018 przez wally

[wally]

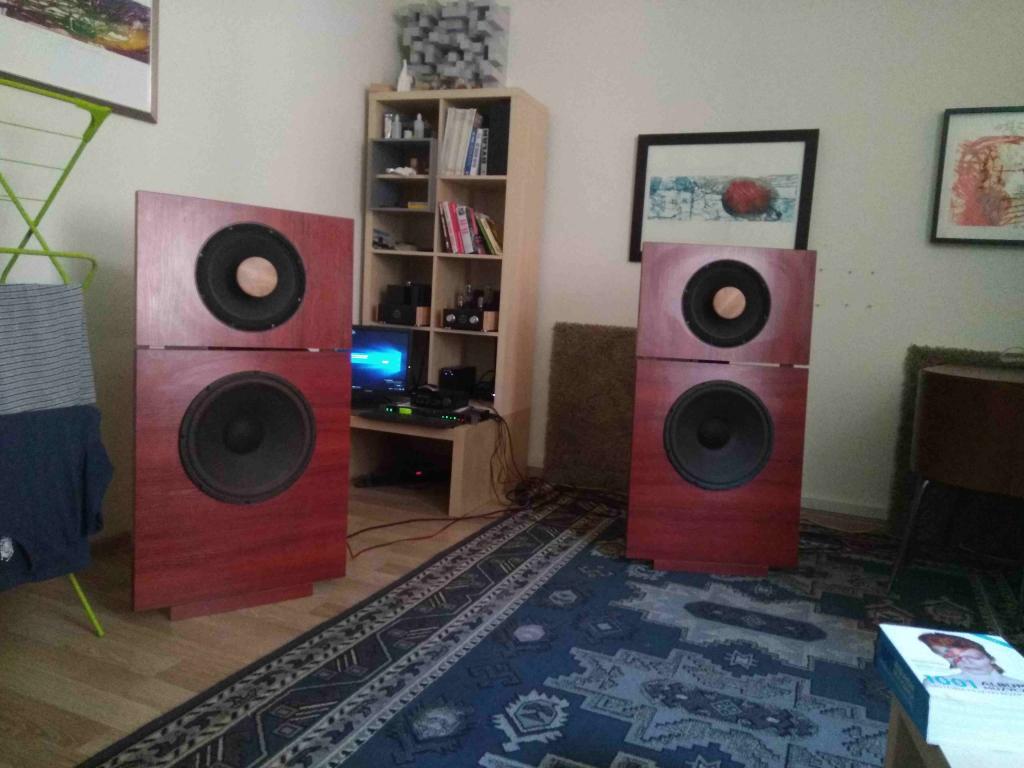

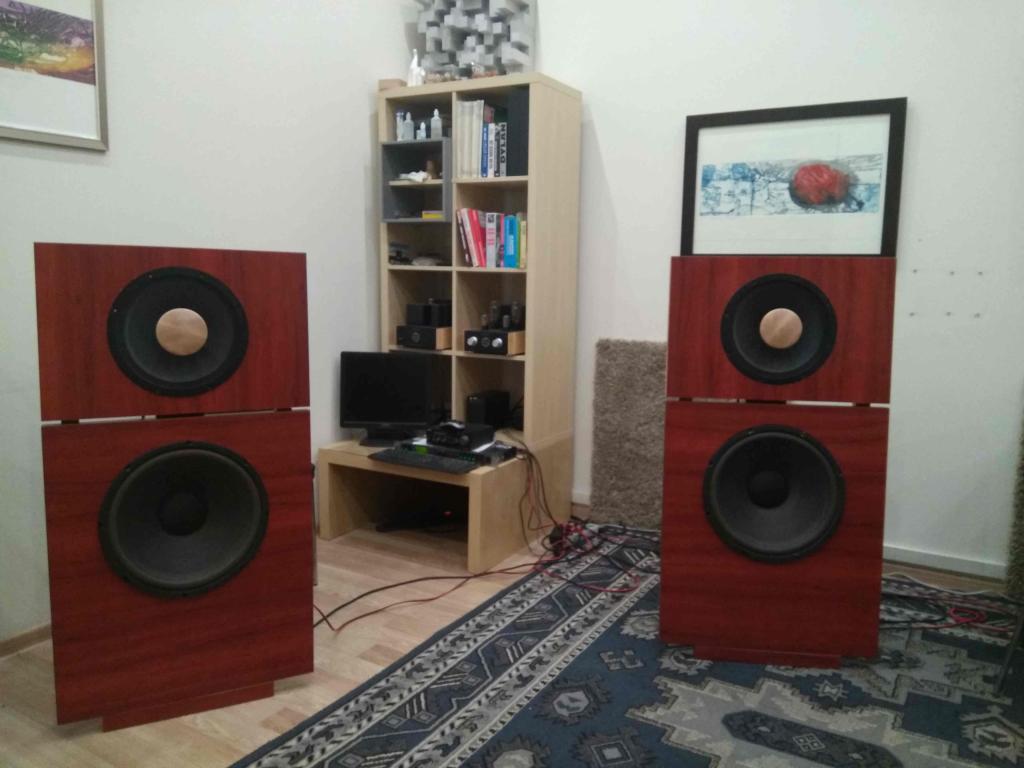

Stany pośrednie ... part 2



Nadmieniam iż te brązowe OB to studialno-doświadczalna prowizorka ... :) ... podparta od tyłu czymś w rodzaju sztalugi ;)

Taka "żywa wizualizacja"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Października 2018 przez wally

[Gość JanF]

Bardzo mi się ten profesjonalny designe podoba - gratulacje!

[wally]

Bardzo mi się ten profesjonalny designe podoba - gratulacje!

To się cieszę :) Dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

Powiem tak, że ten Wasz śliczny designe powoduje automatyczną chęć zrobienia tego samego u siebie! - tak to działa :-)



Tylko, ja mam za mało miejsca w pokojach, żeby wejść w odgrodę, bo powierzchni trochę potrzeba, której nie ma ;-(

Widzę pewną ewolucję wymiarów u Ciebie na mniejszą powierzchnię, jakie masz teraz wymiary odgrody?

Każdy, kto robił kolumny i wie, jakie to pracochłonne ... odgroda to wybawienie.

Edytowane 19 Października 2018 przez JanF

[wally]

Wymiary odgrody to 60 cm (szerokość) na 105 -110 cm (wysokość)

Nie jestem natomiast pewien czy w kwestii ustawienia odgroda to wybawienie ... Niezależnie od braku skrzyni, wymaga ona jednak ustawienia w taki sposób, że oszczędność miejsca staje się iluzoryczna ... Tyle, że rzeczywiście optycznie nie ma "ciężaru" bryły

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Października 2018 przez wally

[wally]

Sama "optyka" nie rozwiązuje jednak niczego ... Specyficzne wymagania lokalizacyjne wynikające ze specyfiki konstrukcji nie znikają ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

Specyficzne wymagania lokalizacyjne wynikające ze specyfiki konstrukcji nie znikają ;)

O czym piszesz?

[wally]

O wymaganiach OB względem ustawienia :)

W skrócie:

odległości od ścian - tylnej i bocznych,

powierzchni i wysokości pomieszczenia,

odległości od słuchacza.

Razem to buduje wymagające okoliczności :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Października 2018 przez wally

[wally]

OB w nowym otoczeniu - 27 m2, wysokość 2,8 m
