Zlecę wykonanie zwrotnic

Dawid Orpel · 24 Stycznia 2019

Witam szukam kogoś kto wykona mi zwrotnice według schematu

Akira931 · 24 Stycznia 2019

Jaki schemat?

Dawid Orpel · 24 Stycznia 2019

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Uwaga rezystancja przy cewkach to nie jest dodatkowy rezystor ale przybliżona rezystancja cewki (oprócz rezystora 8.2 obok cewki 1mH w pułapce GDN - to jest faktycznie dodatkowy rezystor). Cewka szeregowa GDN'a nawinięta jest drutem 0.75mm, cewka pułapki GND drutem fi 0.5mm a cewka filtrująca GDWK drutem fi 0.35mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Ape** · 24 Stycznia 2019

te cewki celowo są o tak cienkim przekroju?

Zrobić takie zwrotnice, to nie problem, tyle ze wysyłki i czyjaś praca pewnie będą więcej kosztoważ niż same elementy.

Nie chcesz podjąć sam rękawic?

Dawid Orpel · 24 Stycznia 2019

Jestem w tym temacie zielony Schemat jest skopiowany z całym projektem

**Ape** · 24 Stycznia 2019

cewki, konensatory, rezystory na 100% zamówisz w firmie polink

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

37 minut temu, Dawid Orpel napisał:

Schemat jest skopiowany z całym projektem

podpytaj czy konstruktor nie posiada przypadkiem płytek PCB do dedykowanych zwrotnic, będzie zdecydowanie łatwiej.

Jeżeli nie, to kupisz uniwersalna PCB i na pewno będzie łatwiej polutować cały układ.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dawid Orpel · 24 Stycznia 2019

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Ape** · 24 Stycznia 2019

z kolei w tym temacie tego samego autora

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

opór cewek dla GDN wynosi 0,32R, a dla GDWK 0,35R

i to są wartości "realne"

W tym podanym przez Ciebie schemacie wartości są delikatnie mówiąc "z dupy"

ale najlepiej abyś napisał do autora i wypytał dokładnie, bo wbrew pozorom, wartość R cewki jest ważna

Przy okazji, dlaczego nie zrobisz Clonów Totem Mitte w/g oryginalnych schematów i przetworników?

Są to naprawdę fajnie grające zestawy, i watpie, aby metalowy gwizdek STX zrobił jakiś progres w/s Tonsil

a zwrotnica w oryginalnym Mietkach była banalna w konstrukcji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dawid Orpel · 24 Stycznia 2019

Niestety przetworniki mam już w domu chyba ta Druga zwrotnica będzie lepsza bo nigdzie tych cewek z dużą odpornością brak

**Ape** · 24 Stycznia 2019

ilu omowe masz GDN-y ?

Dawid Orpel · 24 Stycznia 2019

8 ohmowe

**Ape** · 24 Stycznia 2019

zakładam, że umiesz poslugiwać się lutownicą, jeżeli tak, to warto zaczerpnąć wzorce z internetu, niech to będzie na ten przykład strona Pana Troelsa Gravesena

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

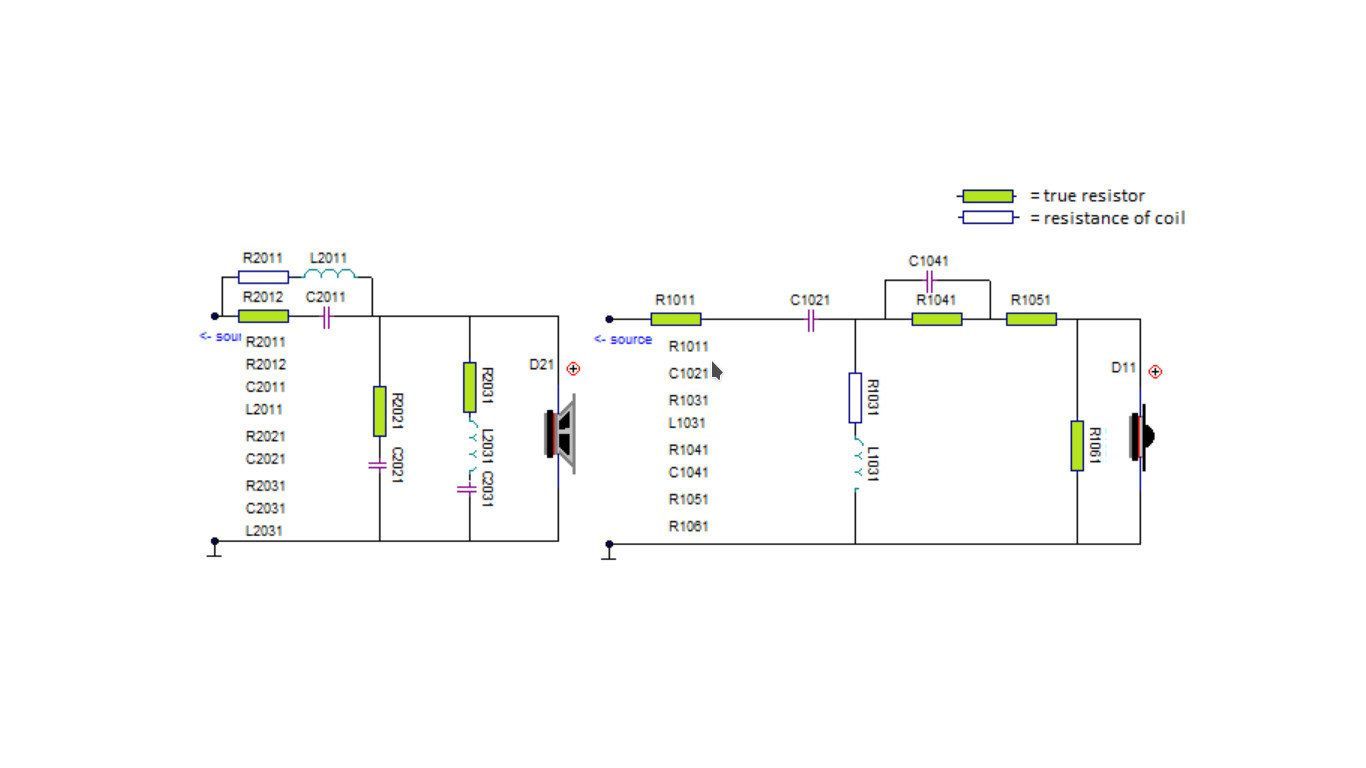

Na schemacie jest bardzo podobna zwrotnica do Twojej,

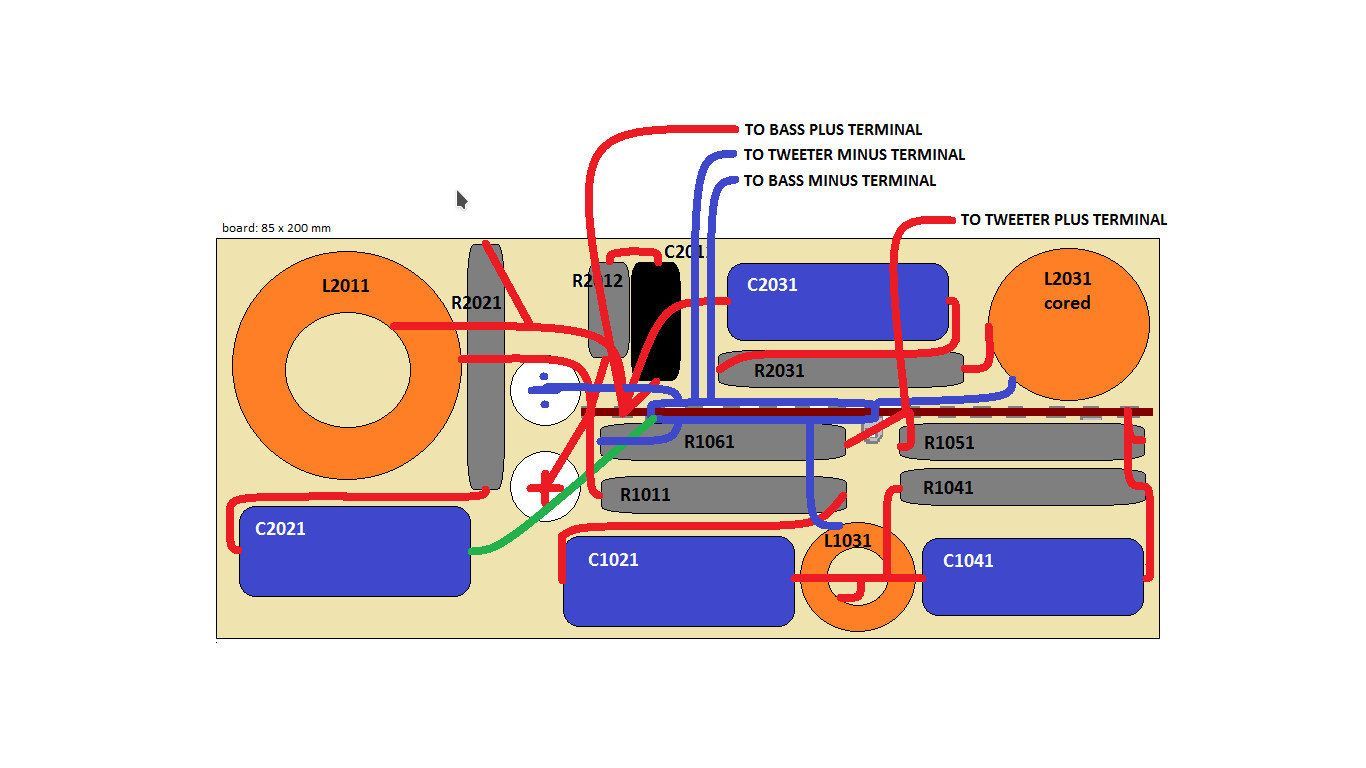

a tu masz sposób ułożenia i połączenia ze sobą wszystkich elementów

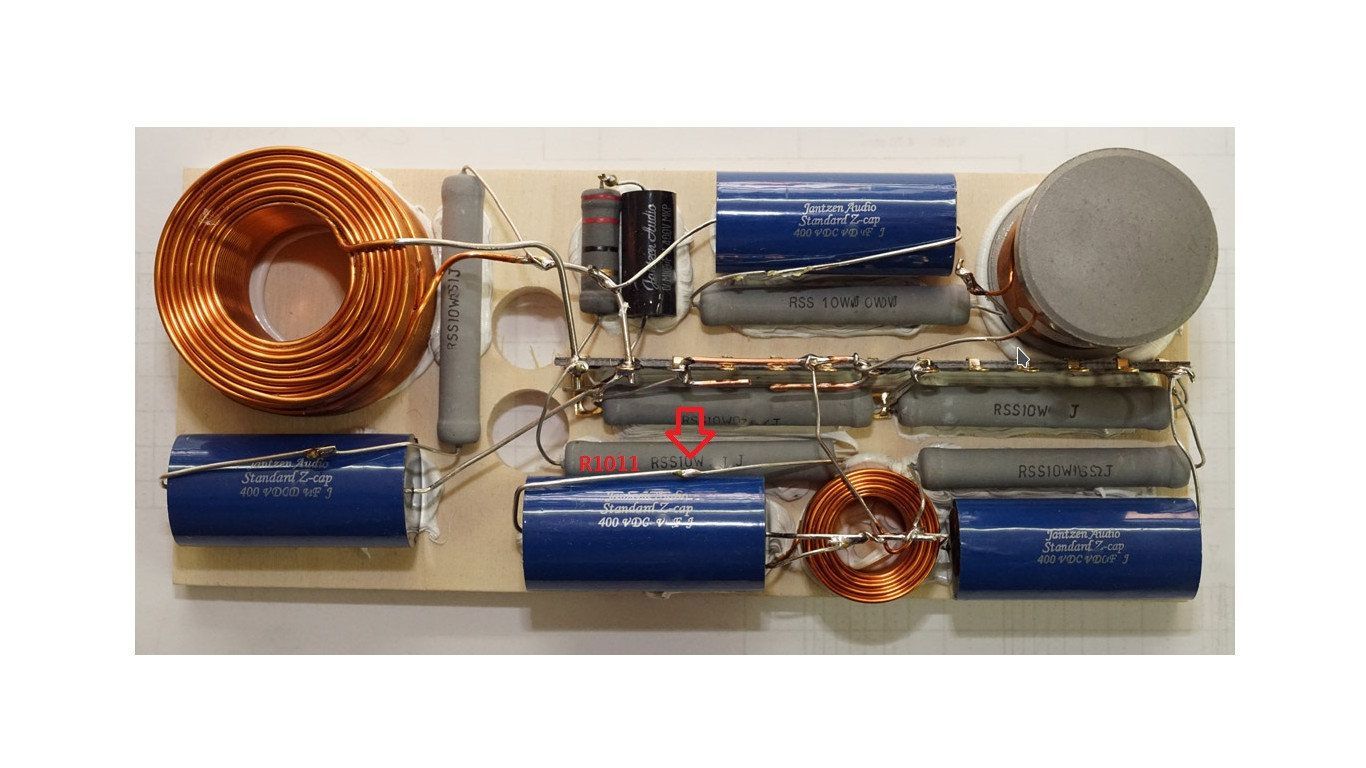

i jeszcze zdjęcia "z natury" tego co powyżej
