PCM2702 karta muzyczna USB

[piortek]

Wlasnie dostalem od msfalcona maila ze produkcja PCB prawdopodbnie ruszy w tym tygodniu. Polecam bo naprawde warto.

[CuBa_88]

Witam interesują mnie wszystkie części jak i płytki potrzebne do złożenia bo wykonawce elektronika mam już tylko musze mu dać części aby polutował przy okazji troche się przyoszczędzi, mógłby ktoś z łaski swojej użyczyć listy aktualnej podzespołów oraz płytek, które są potrzebne do wykonania tejże karty ? Bo nie wiem jak budowa tej karty zmieniła się przez te 500 wypowiedzi. Z góry dziękuje

[koji]

zasdniczo sie nie zmienila, projekt plytki wg msfalcona:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (link byl juz na forum)



niedlugo bedzie zamowienie na plytki wiec mozesz sie zalapac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Szem]

Może stworzyć wersję opisu zaktualizowaną o elementy a których wymiana względem pierwowzoru poprawi brzmienie ? O ile z dostępem do wzmacniaczy operacyjnych część osób może mieć pewne problemy o tyle generatory kwarcowe są łatwo dostępne...



- wykorzystanie generatora kwarcowego zamiast rezonatora

- zastąpienie opa2604 innym wzmakiem AD8066 lub AD797



A może po 1/2 roku czas na wersję V3 :).

[BuBos18]

Słyszeliście o scalaczku UDA1325? :)

[Szem]

Co głównie przeszkadza audioholikom... jak im coś szumi :).

popatrzmy w specyfikację tego cUDA by Philips

UDA1325 vs pcm2705

SNR => 90dB vs 105dB

THD+N: 0.0032% do 0.01 % vs 0.002%

Dynamika => 80dB vs 100dB



Chyba nie chciałbym go usłyszeć ;).

[BuBos18]

Fakt, bez rewelacji, ale może jednak ładnie gra :P

[Szem]

Jak by ktoś szukał to znalazłem tanio Trafo TS-15/6 2x15,7V/2x0,3A - 6,3V/0,4A z naddatkiem wystarcza do zaopatrzenia w prąd, wymiary 60x56x53 a cena... 5,5 pln jest miła dla oka i kieszeni (w paru innych sklepach chcą po 24 pln za sztukę) co prawda minimalne zamówienie 25 pln - ale po dobraniu LM-ów i paru innych części (jak by ktoś szukał RB157 to trzeba na piechotę w mostkach okrągłych bo search nie znajduje) bez problemu się nazbierało.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[josef]

nie ma min 25zł jak się ma ten sklep 5 minut od domu :)

[jacek_zagaja]

Mam pytanie do praktykow - czy mozna zmiksowac sygnal audio wertykalnie tzn. dwa moduly USB->SPDIF na PCM2702 podlaczone do dwoch portow. Hi/Lowpass jako kanal lewy prawy. Lub bardziej ogolnie czy da sie taka karte wykonac wielokanalowo.

[koji]

josef to moze bylbys w stanie zrobic jakies zbiorowe zamowienie ? :) wydaje mi sie ze z tych osob co zamowily plytke duzo by chcialo kupic trafo za 5zl :) a z przesylka kolo 11-12zl

[josef]

może i mógłbym - ale najpierw musiałbym wiedzieć ile tego ma być i czy w ogóle tam to jest - bo może się okazać, że nie mają tego na stanie (ostatnio chciałem tam kupić mikrokontroler, który był w spisie a go nie mieli)

[Szem]

Niestety trafo kosztuje niestety : 11,77zł - ale cena jest nadal w miarę atrakcyjna biorąc pod uwagę jego marną dostępność w niektórych miejscach.



Uhh ja się dzisiaj przejechałem na Javoreczku - pytam na gg czy są kondy 10uF FC "jak nie są wystawione to nie ma" - no pewnie, nie było, więc kupiłem Oscony - po kilku godzinkach FC które chciałem zostały dodane :-/

[ChUmI]

Szem ~ wiesz, Javoreczek ma pewnie ze 100 zapytan o rozne elementy dziennie - sam czasem poganiam 2, 3 dni odpowiedz. Jak by wszystko chcial dokladnie sprawdzac to musial by caly dzien poswiecic na infolinie :) Nie wiem ile sztuk brales od niego ale jak bedziesz bral po 200, 500 albo wiecej kondensatorow za jednym zamowieniem (a to i tak detal) to wierz mi ze dokladnie Ci sprawdzi co jest dostepne - to bardzo porzadny sprzedawca - ja bardzo polecam - biore od nich bardzo duzo kondensatorow i zawsze jest full service :)

[Szem]

Pewnie tak było - w każdym razie, gdyby ktoś kupował to po prostu trzeba poczekać (bo np. wspomniane 10-ki z serii FC wystawione dzisiaj już się rozeszły).

[Szem]

Ktoś miał styczność z OpAmp-em Lineara ??



LT1677 - parametry całkiem całkiem =>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jak nie to się sam pobawie - sample w drodze :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Szem]

Jak napisałem o tym trafo to skończę... Cena się zmieniła chyba dlatego, że zainteresowanie wzrosło :).

Trafo to historyczny model Unitra Zatra TS15/6/676 produkcja sądząc po stanie aluminiowych styków i praktycznie niewyczuwalnym zapachu to wczesne lata 80-te.



Informacje dodatkowe, jak by ktoś zamówił, bo noty katalogowej do tego nie ma. Na podstawie noty współczesnej z Indel-u i miernika stwierdza się co następuje (tzn. sprawdziłem zgodność przewodzenia między stykami):

12 – 11 => 15,7 V i 0,3A

11-9 => 15,7 V i 0,3A

2-10 => 6,3 V i 0,4A

2-3 => 10V i 0,25

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[guzia]

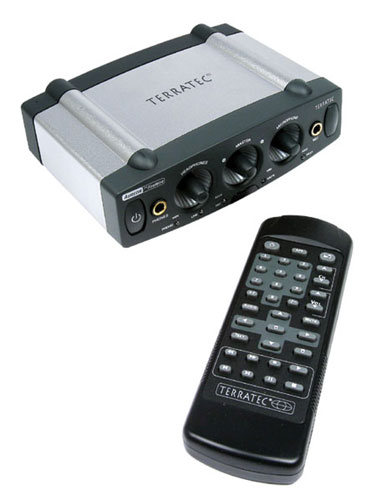

polecam artykuł o karcie Terratec na FireWare

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

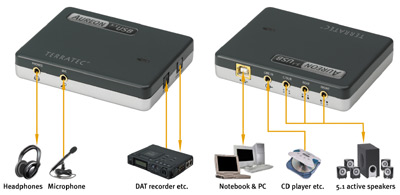

na stronie producenta jest też inne wersje w tym USB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[guzia]

jeszcze schemaciki funkcjonalne kart usb i fw

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irex]

~msfalcon, co z reedeycją płytek ?? Kiedy możemy się ich spodziewać ?? Pozdrawiam.

[koji]

msfalcon pisal na mejla ze plytki beda 10 marca, dla tych ktorzy zlozyli zamowienie....

[msfalcon]

Płytki powinny dzisiaj być, jednak rano się dowiedziałem, że jeszcze maska nie jest położona i będą w poniedziałek/wtorek. Jak tylko odbiorę, to postaram się je jak najszybciej porozsyłać.



Irex, w poprzednim tygodniu napisałem do Ciebie maila, jednak 2-krotnie otrzymałem zwrot wiadomości, z informacją, że to co wysłałem zostało zablokowane przez jakiś super inteligentny i wielce nadgorliwy system anty-spamowy:/ Spróbuje się jeszcze raz skontaktować, jak nie otrzymasz wiadomości, to najlepiej napisz do mnie z innego konta.

[kodi]

Szem: no juz cena tego trafo wrocila do standardu - >20plnow...

[koji]

to na toroidy.pl za trafo chca 45zl z VAT (toroid 20VA z 2x15 + 1x7V) a w wykonaniu audio 67zl z VAT



w sumie 2x wiecej ale trafo calkowicie nowe i do tego toroid

[Szem]

Hmm jakiś nieoczekiwany polecony czeka na poczcie (niestety do poniedziałku) ciekawe czy to płytki...

[Ko??tun]

Pewnie tak. Do mnie dzisiaj doszła. Jutro się za lutowanie zabieram.

[CuBa_88]

Witam do mnie także płytka wczoraj doszła czy lista elementów na stronie mcfalcona jest aktualne czy są jakieś aktualizacji coś lepszego gorszego ? Gdzie kupowaliście PCM2702 bo coś na allegro nie ma aktualnie i reszte np. OPA itd. Z góry dzięki za pomoc, Kuba.

[karibe]

do czesci cyfrowej polecam oscony, jeden koles na allegro sprzedaje serie SP, na wyjscie jak ktos ma pieniadze to BG N 10uF, ja mam takie i jest niezle:)

[kodi]

A gdzie mozna w sensownej cenie kupic Wimy 4,7uF/50V? No szukam i szukam i nic :(

[bprzem]

Witam



Wczesniej padło takie pytanie ale nie widzialem odpowiedzi:

Czy za pomocą tej karty usb mozna uzyskac 4 kanały ?



Potrzebuje miec do miksera wyjscie 4 kanałowe a nie wiem cyz mozna takie 2 karty pod usb dac?



pozdr
