PCM2702 karta muzyczna USB


karibe
 Share

Recommended Posts

o odsprzedaniu zapomnij.... :D



Zanabyłem to cudo zmontowane hałupniczo na allegro za 80 pln jakieś 2 lata temu. Po zgraniu CD do wavów i wystawieniu komputera do innego pokoju (szumienie wiatraków i dysku), wydaje się grać o klasę lepiej od mojej yamahy cdx-396.



podobno już tego układu nie robią....



Nie udało mi się miksera pod linuksem odpalić, ale reszta działa ze standardową alsą. W win2k są sterowniki standardowo.



Jak bardzo chcesz, to w wolnej chwili fotki mogę podesłać.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

No w koncu jakas odpowiedz...

Produkować układ to produkuja ale trzeba by było sciągnać to z USA np, w sumie wielkiego problemu nie ma ale wolal bym na mejscu.

Bardzo prosze o zdjęcia tego cuda...

Troche mnie dobileś ze ci sie nie udalo pod linuxem zainstalować bo to moj standardowy system:(

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jutro będę trochę dłużej w domu niż zwykle to zdjęcia zrobię.



Pod linuksem śmiga! Tylko bez miksera. Jak ktoś u mnie w domu będzie to kompy mi powłącza, to dam ci moje modules.conf i konfigurację kart alsy. Używam alsy 1.0.7 (o ile dobrze pamiętam) i jajek 2.4.26-gentoo-r9.



Zaskakująca rzecz -- zero latencji o obciążenia procka pod linuksem. Nie spodziewałem się tego po karcie na usb...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jeszcze jedno -- w necie spokojnie oczywiście znajdziesz schematy całej karty w oparciu o pcm2702. Chyba na forum cmbe było jakiś czas temu. W elektroda.pl też chyba. AVT sprzedawało kiedyś płytki i cały kit tej karty.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

moje modules.conf (część tylko od alsy, wywaliłem komentarze)



alias char-major-116 snd

alias snd-card-0 snd-usb-audio

alias char-major-14 soundcore

alias sound-slot-0 snd-usb-audio

alias sound-service-0-0 snd-mixer-oss

alias sound-service-0-1 snd-seq-oss

alias sound-service-0-3 snd-pcm-oss

alias sound-service-0-8 snd-seq-oss

alias sound-service-0-12 snd-pcm-oss

options snd-usb-audio enable="1"

options snd device_mode=0777



moje asound.conf (fragment mixera nie działa oczywiście....)



pcm.usb-audio {

type hw

card 0

ipc_key 1024

ipc_perm 0777

}



ctl.usb-audio {

type hw

card 0

ipc_key 1024

ipc_perm 0777

}



ctl.mixer {

type hw

card 0

ipc_key 1024

ipc_perm 0777

}



dla przypomnienia gentoo-sources-2.4.26-r9 i alsa-driver-1.0.6a alsa-headers-1.0.7 alsa-tools-1.0.6 alsa-utils-1.0.6



część mixera działa, ale udało mi się to odpalić tylko spod programu rexima, alsamixer nie działa

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



a tu zdjęcia... na szybciora, ale może pomoże

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

.

[obrazekLUKASZ-240530_1.jpg] [obrazekLUKASZ-240530_2.jpg]

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-2542-100000586 1170263226_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

.

[obrazekLUKASZ-240531_1.jpg] [obrazekLUKASZ-240531_2.jpg]

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-2542-100000584 1170263228_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



wlasnorecznie skladana z modem na napiecie symetryczne +/-15V



(wyzej cos sie pochrzanilo)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

dokładnie to ta karta - wnętrzności identyczne co do jednej sztuki ( rozkręciłem jak tylko otrzymałem



i mam przy okazji takie pytanie - może dobrze byłoby coś tam powymieniać na lepsiejsze ? - bo mi to na średniej jakości elementy wyglądało - a tak poza tym to strasznie ciasno tam na płytce :( - a koleś polutował to szczeże mówiąc marnie ( strasznie krzywo )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Wszyscy tak zachwalali, że aż się skusiłem i czekam własnie aż mi kumpel paczkę z próbkami ze stanów puści :).

Powiedzicie mi czy ktoś ostatnio to robił i wie może czy płytki AVT są teraz dostępne bo z tego co wiem był z nimi przez jakiś czas problem.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Moze ktos przeprojektowal plytke i ma taka gdzie da sie wlozyc na luzie jakies lepsze(wieksze) alementy, bo ta z AVT rzeczywiscie strasznie skompresowana, a w audio przeciez nie o miniaturyzacje chodzi:)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

karibe:

Zaprojektować tudzież przeprojektować płytkę to nie jest aż tak wielki problem. Dużo większym jest wytrawienie jej w warunkach domowych... Dlatego ja odpuściłem projektowanie płytki i chcę kupić gotową z AVT.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

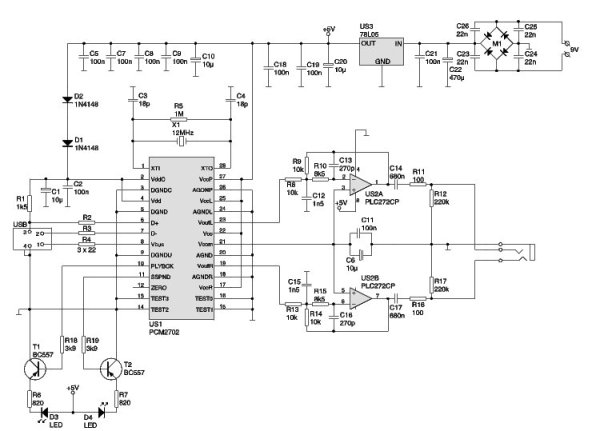

Kolejne pytanie, ktore wg Was elementy dobrze by było zastąpić elemntami o wysokiej jakości chodzi mi o kondensatory i rezystory, być może cos innego...

[obrazekLUKASZ-241726_1.jpg] [obrazekLUKASZ-241726_2.jpg]

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-2927-100000555 1170263279_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

te C14 i C17 to chyba mają za małą pojemność no i operacyjne można jakieś BB wstawić...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Before you criticize someone, you should walk a mile in their shoes. That way, when you criticize them, you're a mile way and you have their shoes

Link to comment
Share on other sites

teraz z AVT można kupić to:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Jakie są Wasze opinie na temat PCM2906?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Before you criticize someone, you should walk a mile in their shoes. That way, when you criticize them, you're a mile way and you have their shoes

Link to comment
Share on other sites

Osobiście nie słyszałem jeszcze ani 2702 ani 2906 ale według wszystkich opinii jakie znalazłem w necie na temat tych kości 2702 gra o klasę lepiej niż pozostałe kości tej serii. Więc jeżeli chcesz dobrej jakości dźwięku to bierz 2702 a jeżeli koniecznie chcesz mieć SPDIF'a to 2906. Chociaż zamówiłem sobie też na próbę 2906 ale nie wiem czy w koncu zdecyduję się złożyć.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

w środku karty z avt jest pcm 2702e oraz opa2604ap chyba jakiś kwarc (napis na nim-12.000 ) to by był ten X1 a co do reszty elementów to nie moge powiedzieć co to jest czy jakiej jakości bo się poprostu na tym nie znam ale że tak powiem audiofilsko to one nie wyglądają

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

mam pytanko o zastosowanie lepszych opampów,mianowicie chodzi mi o zarówno o OPA627 jak i 2604 i 604 w notach katalogowych jest tylko wspomniane niapięcie symetryczne tak więc zastanawiam się czy bedzie to działać przy napięciu pojedynczym czy trzeba podpinac osobne zasilanie symetryczne do opampow?(co zreszta powinno poprawic parametry przez rozdzielenie zasilania przetwornika i opampa)



pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

zapomnialem zreszta dopisac ze nie zamirzalem zajmowac sie tym projektem lecz ruch na forum mnie zachecił i jutro jade po płytke do sklepu:),

co do elementów to zamierzam użyć kondensatorów WIMA, opamp 627 złote chinche, metalizowane rezystory 1% oraz ewentualnie generator kwarcowy zamiast rezonatora.

co myslicie o takich założeniach?



pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
