PCM2702 karta muzyczna USB

[javo]

polega to na dodaniu przy nóżkach układu kondensatora (lub kondensatorów) aby połączenie między kondensatorem i nóżkami było jak najkrótsze czyli miejsce zbierania zakłóceń było zminimalizowane. Musisz poeksperymentować, daj na zasilaniu 100uF i 100nF. Użyj dobrych kondensatorów np FC panasonica i Wimę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

Cos jak tu?

Nie jestem pewien tych + i - ....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NaLeSnick]

Karibe ile kosztowal Cie ten AD?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

Kosztowal mnie tyle co przejsciowka:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Uklady mam z sampli:D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[javo]

no prawie...



Muszą być dwa elektrolity do napięć +/- zbocznikowane najlepiej Wimą. Kondensatory powinny być jedną stroną podpięte do masy (analogowej - jak jest podział). Z tą masą jest lekki problem bo jej nie ma na 'stoliczku' i trzeba ją podciągnąć oddzielnym przewodem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[javo]

coś jak tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irex]

Witam,



Może jednak ktoś ma jeszcze PCM2702 na zbyciu ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cubino]

A może ktoś ma na zbyciu płytkę? Chętnie przygarnę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość MirMir]

Witam

Karte muzyczną można zamówić u http://www.hbl.co.uk/. Ale kosztuje to sporo 40 ( + 18 przesyłka ).

Można też zrobić samemu( z moimi zdolnościami to by było kiepsko - więc nie). Chciałbym żeby to było w zamkniętym opakowaniu co by nie zepsuć przez przypadek.

No i tu pytanie. Czy ktoś z was tego nie robi, ew. nie chciałby się złożyć na przesyłke. ( miasto B-B )



A chciałbym taką karte bo mi strasznie świszczy i piszczy. ( pomaga mocno - zużycie procesora 100% i przejście z X do konsoli)

[NaLeSnick]

Karibe czy masz model AD 8066AR ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

Mam ale nie przy sobie, w domu bede dopiero za jakies 2-3tyg

Przy sobie mam wersje bez Pb czyli AD8066ARZ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NaLeSnick]

Tylko pytam :)

Dzis dostalem sample AD 8066AR , jutro zakupie przejsciowke SOI => DIP , zmontuje i opisze wrazenia

Jakie masz napiecie w tym ukladzie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szczurek]

Dźwięk dobry wszystkim.

MirMir ta cena to w jakiej walucie ?? Bo 40 + 18 jak w pln to powiedziałbym, że tanio. Nawet jak to EURO to cena jest akceptowalna. Kupując kilka sztuk i rozkładając koszty transportu na pare osób to już zaczyna mieć sens. Chyba że to funty, to już za różowo nie wygląda.

Też jestem zainteresowany jakimś niezłym audio do kompa. Aktualnie gram na Terratec'u DMX X1024 czyli nie najgorzej, ale nie byłbym sobą gdybym nie próbował dalej. U mnie także robienie samemu nie wchodzi w rachubę, bo wyszedłby z tego przystanek tramwajowy. A może jest ktoś kto robi takie rzeczy w celach komercyjnych ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

Super, bede mial z kim porownac doswiadczenia:)

Pierwszy problem z jakim sie napotkalem to ze zwykle piny do przjsciowki sa za grube na podstawke precyzyjna:|

Ostatecznie skonczylo sie na tym ze musialem je spilowac:|

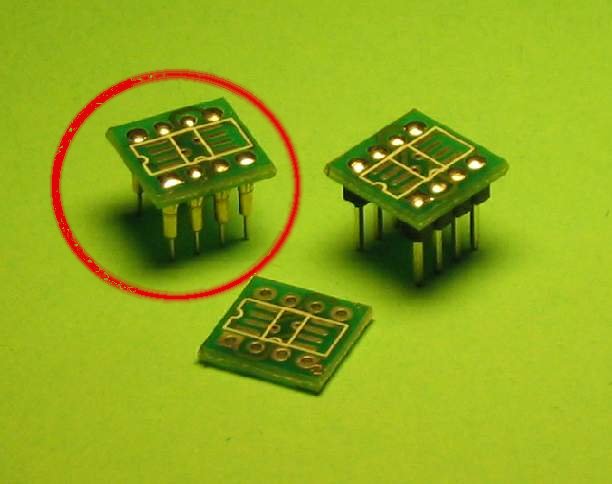

Gosc co sprzedaje te podstawki mial na zdjeciu jedna zrobiona z takimi fajnymi cienkimi na koncu jak na zdjeciu...

Wie ktos gdzie cos takiego mozna dorwac?



Napiecie jakie mam to +-12 i to jest raczej maksimum, wg noty moze byc cos ponad 13V ale nie radze:)



Nie wiem czy to normalne, ale przy tych 12v uklad sie cholernie grzeje!!!!

Przejmowac sie tym?



Dla jeszcze wiekszego polepszenia dzwieku mozesz zastosowac patent jak na drugim zdjeciu

Kondensatory to Black Gate NX Hi-Q 0.1uF, niespolaryzowane.

Wszedzie gdzie czytalem o AD8066 pisali ze taki manewr znacznie poprawia parametry ukladu...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[liamk]

> może jest ktoś kto robi takie rzeczy

>w celach komercyjnych ??



oczywiscie, jest sporo firm, duzy wybor dobrych kart masz np. tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



w twoim przypadku przesiadka pcm2702 raczej bedzie krokiem wstecz. Ja moja karte oparta na pcm2702 sprzedalem po zakupie emu 0404.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NaLeSnick]

U mnie narazie opa2604 jedzie na pojedycznym stabilizowanym +12v.

Chcialbym tez zmienic na symetryczne tylko nie wiem zabardzo jak sie do tego zabrac , ktos moze mi podpowiedziec? :)

A podstawki poszukam u mnie w elektronicznych, jak znajda sie te z porzadnymi nozkami to jezeli bys ppotrzebował moglbym podeslac.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Przemski]

Jeśli jest osoba, która regularnie dokonuje zakupów w dobrym sklepie elektronicznym i przy najbliższej okazji nie sprawiłoby jej kłopotu dokupienie podzespołów z listy elementów wg projektu msfalcon`a, łącznie z OPA, i najlepiej również PCM byłbym bardzo wdzięczny za kontakt. W Bielsku nie mam mowy o przerabianiu w kondensatorach różnych firm, jest to co jest, a zależy mi na jak najlepszych pozespołach. Jestem gotów oczywiście nadpłacić za tę przysługę. Z góry dziękuje za kontakt, obecnie nie mogę korzystać z mojej karty SonicImpact i muszę cierpieć z kartą zintegrowaną :(:(:(

[Irex]

Dla zainteresowanych wykonaniem karty mam wiadomość iż posiadam dwa układy pcm2702(nowe, nielutowane) na zbyciu gdyż musiałem załatwić sobie drugi raz i zamówiłem o dwa więcej. Znajdzie się też może jakiś OPA2604.



P.S. ~msfalcon serdeczne dzięki za pomoc :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rycho]

karibe



takie nogi robi się z podstawek precyzyjnych - wydłubuje się je z plastiku.

Trzeba jeszcze wlutować krótkie odcinki przewodu (srebrzanka) najpierw do nóżek a potem do płytki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[StyppaH]

panowie od dupy strony podchodzicie.



bez problemu mozna zamowic podstawke z nozkami precyzyjnymi. trzeba tylko umiec napisac maila z pytaniem do sprzedawcy :)



karibe - bardzo nieladnie sprzedawac sample na allegro. wiesz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[man1k]

Witam



A jak ta karta ma sie w porownaniu do Audigy 2 ZS?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rycho]

Gościu ma scalaki



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rycho]

> man1k

Z A2 nie mam porównania ale w stosunku do A1 to inna klasa.

Jeśli się ma gotową płytkę to dla nawet początkującego ektronika (ale jednak elektronika) odpalenie tego układu jest bardzo proste. Poprostu działa :).



Inna klasa i inna kasa .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ppred]

Troche pospamuję.

Nie chciałby ktoś zrobic dla mnie taką karte, nie widzę siebie w roli mistrza lutownicy ;)

Cena do uzgodnienia. Mail w "o mnie".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zdziechu]

pyt. do msfalcon i moze do innych:

czy zostala jakas plytka pod 2702?

a jak nie to moze znajda sie nowi chetni i poszloby nowe zamowienie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[msfalcon]

Odpowiedź dla zdziecha oraz innych - jako, że od czasu do czasu otrzymuję zapytania, czy nie mam jeszcze jakieś wolnej płytki, a płytek niestety już nie mam, zastanawiam się nad zrobieniem drugiej serii. Jeśli jesteście zainteresowani, to piszcie, najlepiej (bo najszybciej) na maila (msfalconBEZ(at)SPAMUpoczta.fm). Zrobię listę i jeśli powiedzmy do 5 czy 10 sierpnia uzbiera się odpowiednia ilość zainteresowanych, to płytki byłyby gotowe, myślę, że na 20-25 sierpnia.

A tak przy okazji, pozwolę sobie także zamieścić zdjęcie złożonej karty na obwodzie drukowanym z zakładu - bo widzę, że nie było:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[debauched]

czesc, ja bym chcial kupic od ciebie 2 lub 3 plytki. pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zdziechu]

ja poproszę jedną

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zdziechu]

Ludzie, co jest?

gdzie ten las rąk?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nowy11]

Witam

Chętnie wezmę 2 szt. płytek.
