PCM2702 karta muzyczna USB

[debauched]

czesc, jak wyglada sprawa z plytkami? ile sztuk jest zamowionych przez uzytkownikow? ile jeszcze brakuje?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Dopisuję się do listy zamaiających płytkę pod PCM2702. Proszę o 1 sztukę. Wkrótce wyślę maila.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

>Rycho,

dzięki za linka do aukcji z PCM2702 na Allegro, skorzystałem! :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DonWojtas]

Dołączam się do podziękowań :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[erneest]

Mam takie nieśmiałe pytanie: czy ktoś robił może tą kartę ale na kości PCM2704??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[debauched]

czesc, lista chetnych na plytki pcm 2702



zdziechu - 1 szt

nowy11 - 2 szt

molibden - 1 szt

debauched - 3 szt



razem 7 szt



ktos jeszcze, kogos pominalem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[msfalcon]

Hej, Panowie, sprawa wygląda tak, że płytki będą, tylko, że myślę oddać je z początkiem przyszłego tygodnia do zakładu.

A spowodowane jest to tym, że aktualnie mam trochę innej roboty a ponadto czekam jeszcze na sugestie, co do poprzedniej partii od jednego forumowicza, który właśnie składa na nich DACa ale także jest zainteresowany kolejnymi i po prostu chcę wprowadzić jeszcze drobne poprawki, jak chociażby np. powiększenie otworów montażowych do śrub 3. Także myślę, że gotowe płytki będą około 25 sierpnia.

Aha, i jeszcze jedna sprawa - aby mi to ułatwić, piszcie na maila podając swojego nicka z forum, bo inaczej, to się robi bajzel i nie wiem kto napisał na priva, kto na forum, a kto tu i tu:) Natomiast ja po otrzymaniu wyceny wyślę informację do wszystkich, którzy do mnie napisali maila, i po potwierdzeniu ruszamy z produkcją:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

Witam

Ja wlasnie koncze umieszczac w obudowie karte z wersjii 1 i fakt otwory montazowe 2mm to spory problem (szukam od tygodnia 3 nakretek na sruby 2mm, moze ktos ma?), drugi problem to moim zdaniem troche zacienka warstwa miedzi na plytce, dwa pola lutownicze mi odpadly, fakt ze potraktowalem je kilka razy lutowaniem i rozlutowaniem ale nie powinno sie to zdarzyc:|

To tyle moich rad odnosnie ulepszen do v.2:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irex]

Witam, jeśli byliby chętni to mam na zbyciu parę sztuk nielutowanych pcm2702 (jak zaczynałem robić kartę to kupiłem więcej), szczegóły na maila. Co do mojej karty to chwilowo z braku czasu jeszcze jej nie uruchomiłem, ale teraz chyba znajdą już dla niej jakąś wolną chwilę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zdziechu]

ciesze sie, ze sie cos ruszylo.

widze, ze jes malo chetnych, wiec ja poprosze jeszcze jedna szt.

razem 2. moze jakis Dac bedzie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

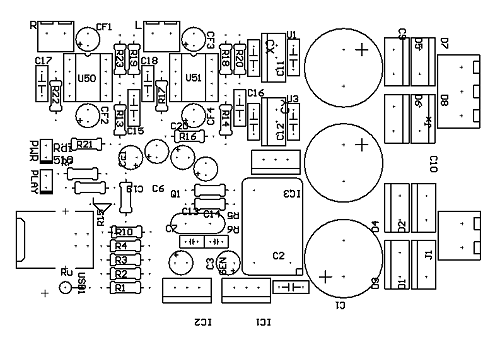

Moja ostateczna wersja portu audio na PCM2702 ruszyla :) Pierwsze wykonane egzemplaze mialy tak obiecujace brzmienie ze postanowilem sie bardziej przylozyc i zrobic sobie takowe urzadzenie w wersji DeLux :) Wiec tak:



- plytka oczywiscie mcfalcon (dzieki :))

- opamp wyjsciowy -> pozostal po probach podwojny AD797 na przejsciowce - jak narazie nic tych kostek nie pobilo w tym ukladzie :) Wczesniej mialem OPA2604 i tez bardzo ladnie gra. W klasyfikacji generalnej postawil bym go za OPA2604 - nie ma tak subtelnych wysokich jak AD797 :) probawalem tez dac OPA627 ale bylo zbyt sucho.

- kondensatory na zasilaniu Rubycon ZL

- kondensator wyjsciowy ERO MKC 10uF



w zasilaczu osobne uzwojenia dla 5V, 3.3V i +/- 15V:

- stabilizacja 3,3V -> TPS79633

- stabilizacja 5V -> LM317

- stabilizacja +15 -> LM2941, -15 -> LM2991 - doskonale stabilizatorki do audio, mysle ze dzieki regulacji napienia mozna z nich wycisnac jeszcze wiecej niz z takich z zafixowanym napieciem :)

- jest jeszcze osobne stabilizowane zasilanie dla wzmacniacza sluchwkowego (pojawi sie pozniej) i zrobione jest na parze stabilizatorow LM2937 (+15) / LM2990 (-15) te same o ktorych pisal Peter Daniel i ktore stosuje Mark Levinson w swoich produktach :)

- w filtrach zasilacza wszedzie kondensatory Philipsa

- prostowniki na diodach BYV28-100



To by bylo na tyle jezeli chodzi o strone techniczna a teraz moze cos o brzmieniu :) Wiedzialem ze bedzie dobrze ale nie przypuszczalem ze az tak !!! poprostu muzyka nabrala nowego wymiaru w porownaniu z poprzednimi kartami poskladanymi na zmodyfikowanych plytkach AVT :) Puszczalem plyte za plyta i nie moglem sie oderwac od sluchania. Nie sadzilem ze z takiego ukladu mozna tyle wycisnac. Doskonaly bas - szybki, rytmiczny i dobrze kontrolowany - niewiele ustepowal uzytemu do porownania mojemu zmodyfikowanemu odtwarzaczowi Sony NS-900V. Dziek na poziomie przecietnego odtwarzacza CD - bez kitu trzeba miec naprawde lepszy CD zeby gral lepiej niz ten przetwornik :) W porownaniu do CD dzwiek jest troche taki nerwowy ale zobaczymy jak sie bedzie zmienial jak juz sie wygrzeje bo przeciez dopiera pochodzil jakies 3 godziny :) Do takich wynalazkow jak Sound Blaster to mysle ze nie ma co porownywac - mialem swego czasu zewnetrznego SB Extigy i ten dac jest o kilka klas lepszy :) Zdecydowanie polecam kazdemu kto ma duzo muzyki na kompie - mp3 nabiera dla mnie teraz calkiem nowego wymiaru :) Poczekam jeszcze jak sie dobrze wygrzeje i zrobie kilka odsluchow o innej porze zeby mnie sasiedzi nie zabili :)

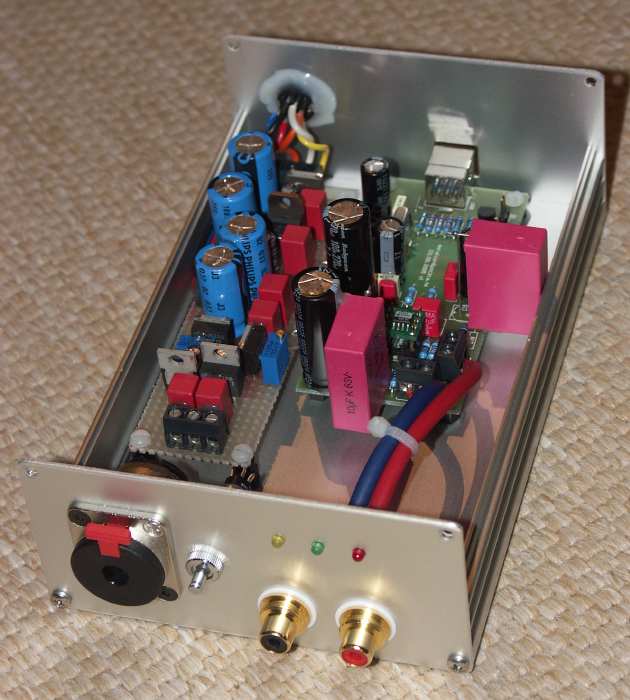

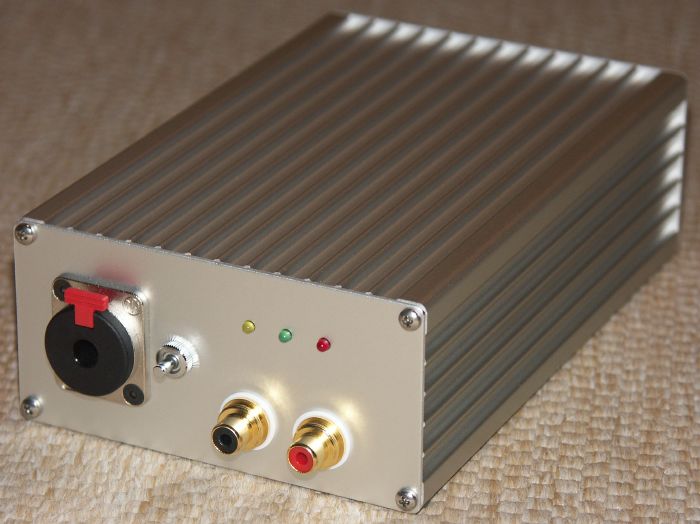

A teraz pare fotek :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

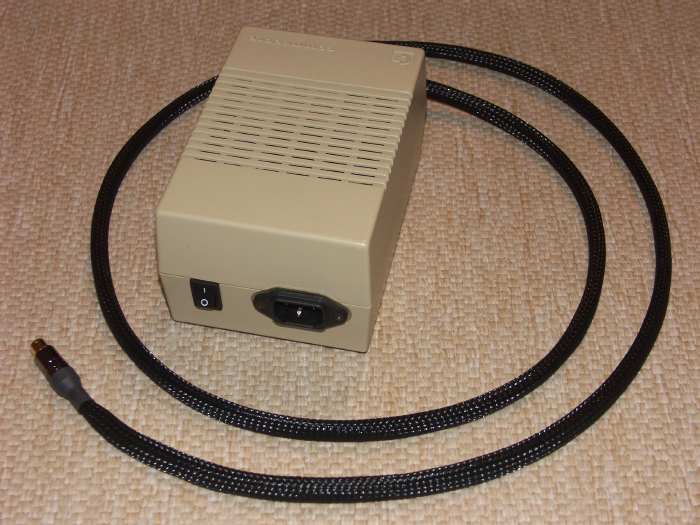

i jeszcze zasilacz :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

Byli wlasciciele Amigi pewnie zaraz rozpoznali obudowe zasilacza :) spasowala mi jak znalazl :)



msfalcon

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Super to wyglada :) Widze, ze doszlismy do podobnych wnioskow odnosnie PCM2702:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Bawilem sie nia zarowno z zewnetrznym LPF-em, jak rowniez bez.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

>ChUmI

Skad dorwales przejsciówke na 2xAD797?

Ja w mojej wersji kombinuje z AD8066+bypass BG NX Hi-Q 0.1uF i gra świetnie, pytanie czy może byc lepiej własnie z AD797...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

ups, sory, pytanie nie wazne, myslalem ze masz przejsciowke na dwa pojedyncze AD797:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[msfalcon]

Hej ChUmI, rewelacyjnie Ci to wyszło:) Montaż (obudowa) robi wrażenie, jak i zastosowane części, zwłaszcza te kondensatory MKC, a z tego co napisałeś, także i dźwięk, więc gratuluje wykonania bo naprawdę fajnie to wygląda:)

Co do pomysłów i uwag, to bardzo chętnie wysłucham i w miarę możliwości dokonam poprawek:), i jutro lub pojutrze zlecam wykonanie kolejnej partii.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

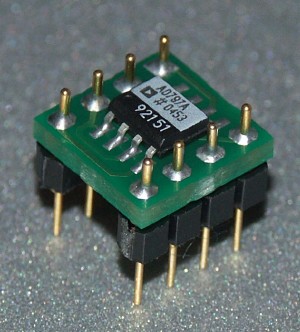

karibe DIP8 czyli na dwa AD797 :) kupilem w www.schuro.de jakosc naprawde nie pozostawia nic do zyczenia a i cena jest bardzo atrakcyjna - ogolnie ma gosc niezle ceny :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

Na zdjeciu widze tylko jeden uklad, czyzby pod spodem byl drugi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

msfalcon

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

karibe - wyglada dokladnie tak jak myslisz :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kamien]

ChUmi probowales moze AD8066??.. po odsluchach stwierdzilem ze gra zdecydowanie lepiej od AD797.. szczegolnie roznice slychac w wysokich tonach... sa bardziej przestrzenne i dokladniejsze, basik bardzo podobny

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ketzer]

ChUmI, gdzie mozna kupic taka obudowe do karty?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

kamien

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

ketzer

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

Jak przyjmujecie sugestie zeby na plytce mcfalcona dodac stopien sluchawkowy ??? mcfalcon, a co Ty o tym sadzisz ? dasz jeszcze rade cos takiego dorzucic jezeli byli by chetni ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[StyppaH]

argh!!!!



wlasnie mialem sie brac do upgrade'u karty zlozonej na kicie AVT a tutaj patrze ChUmI wychwala pod niebiosa konstrukcje na pcb MsFalcona - i coz mi pozostaje? zamawiac plytki, kupowac kolejne pcm2702 i nadal podazac w strone lepszego dzwieku? chyba innej drogi nie ma.



to mnie zabije. nie ma ucieczki. nie ma konca.



bede musial przestac przegladac forum.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[StyppaH]

rowniez jestem za dodaniem na plytce miejsca na wzmacniacz sluchawkowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

StyppaH

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[StyppaH]

wiem :) od Ciebie dostalem swietne zdjecia modyfikacji jak i elementy do niej potrzebne :) i wlasnie na dniach mialem zaczac lutowanie - no ale skoro pcb falcona z tego co widze jest duzo wygodniejsze, daje lepsze efekty to nie bede sie bawil bo :



- elektronik ze mnie zaden (choc gdy zainteresowanie nie oslabnie to z czasem moze sie to zmienic)

- lubie zrobic raz a dobrze :)



a tak btw to mozna dostac pierdolca - czlowiek cos zrobi/kupi i za 3 dni przeczyta o podobnym cenowo rozwiazaniu ale duuuzo lepszym jakosciowo :) ciekawe o ile i czy lepsze jest pcb by DNA



teraz moj cel - pcmka na dobrych elementach i pcb falcona. zobaczymy jak wypadnie w bezposredniej konfrontacji z AVT by monter.



ta gonitwa nie ma konca. czy mi sie zdaje czy znaczna czesc z nas moze byc posadzona o natrectwa?



ChUmI - mysle ze ludziom na forum jak i mi przydalby sie wykaz elementow zmienienionych wzgledem projektu oryginalnego by msfalcon - jesli nie stanowi to problemu bylbym wdzieczny za zamieszczenie go

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
