    Witam!





    uzywa ktos 2 kart naraz tzn... potrzebna mi jest karta zintegrowana do jednej gry a pcmka do muzy.. jest jakas mozliwosc przelaczania pomiedzy kartami bez odlaczania ciagle pcmki?



    Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    morpheusss Nowicjusz

    morpheusss

    Opublikowano
    Opublikowano

    zrobilem wlasne PCB w SMD, czekam teraz na elementy z lodzi, plytka jednostronna, z tylko 2 zworami na zasilanie :) co do kondensoatorow SMD - nie polecam. z godnych uwagi wydaja sie jedynie elektrolity, chociaz zadnych hi-endowych w SMD jeszcze nie widzialem, podobnie jak foliowych w smd. jesli sie z tym nie zgadzasz - bardzo porosze o maila @ [email protected]

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    morpheusss Nowicjusz

    morpheusss

    Opublikowano
    Opublikowano

    polecam stabilizatory z TI, niewiarygodnie niskie szumy, obudowa SOIC (8pin w SMD), za taka cene naprawde warto. REG102-33 oraz REG102-5. ja takie zastosowalem u siebie, na oscyloskopie plasko jak na szkle ;) cyfre i analog z PCMa zasilam z akumulatora (ten analog mnie troche meczy, mam watpliwosci), sekcja wzmacniaczy zasilana stabilami 15V pozytywne i negatywne, odfiltrowana jak sie da. pozdrawiam!

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ppred Współtwórca

    ppred

    Opublikowano
    Opublikowano

    >man1k



    Łatwiejsza wersja

    Poza tym istnieje coś takiego jak Panel Sterowania -> Dźwięki i Urządzenia Audio -> Audio i tu możesz przestawiac główny sterownik dźwięku. W sumie problem masz w tym momencie taki sam tylko odłączasz nie "hardwarowo" a "softwarewo". Wyrzuć skrót na pulpit i możesz przełączać w kilka sekund za pomoca myszki. Przynajmiej w XP



    Nieco trudniej

    U mnie w Foobarze można na sztywno ustawić interfejs audio, przez który będzie szedł dźwięk (Preferences/Playback/Output/) a na podstawowy sterownik audio w Windows ustawiasz zintegrowaną. Ja mam podobnie - do Skype zintegrowana, a do muzyki PCM.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Freddie Chopin Nowicjusz

    Freddie Chopin

    Opublikowano
    Opublikowano

    jak wyglada sytuacja plytek, tydzien zbliza sie juz ku koncowi?



    msfalcon - widac je tam gdzies na horyzoncie? ; ]



    AVE!!

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    msfalcon Współtwórca

    msfalcon

    Opublikowano
    Opublikowano

    Płytki są już gotowe, odebrałem je dzisiaj popołudniu. Wyglądają ok, w stosunku do poprzedniej wersji oprócz już omówionych zmian w samym projekcie PCB, druk jest na trochę grubszej miedzi oraz solder maska jest położona z dwóch stron. Niestety fotek na razie nie będzie, bo nie mam dostępu do aparatu i prawdopodobnie najwcześniej w niedzielę wieczorem będę go miał, to wtedy jeszcze zamieszczę jakieś obrazujące zdjęcie.

    Płytki będę wysyłał w poniedziałek rano, tak żeby na wtorek już u Was były.

    Pozdrawiam.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    msfalcon Współtwórca

    msfalcon

    Opublikowano
    Opublikowano

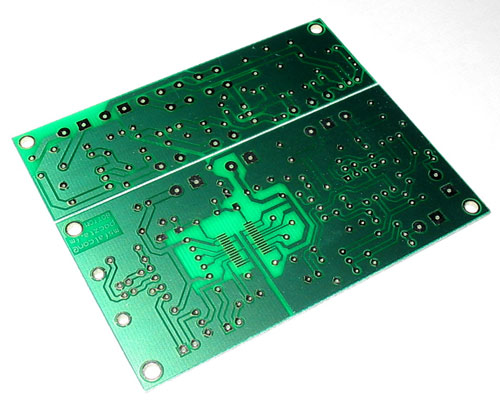

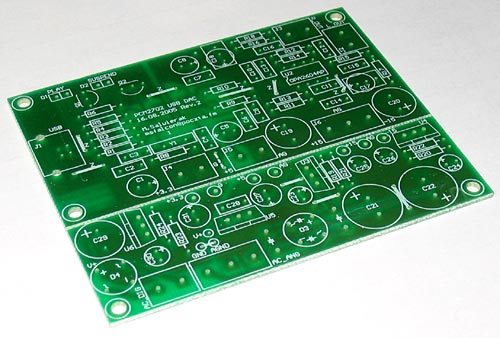

    Aparat już do mnie wrócił, to i fotki wrzucam na forum. Jak widać, w miejsce mostka można zastosować diody, jeśli ktoś ma takie preferencje ( jak widać, nawet i MUR860 weszły, tylko, że wg. mnie stosowanie tych diod w tym układzie to spora przesada:), ale jakieś mniejsze szybkie, będą w sam raz).

    Poza tym, jak pisałem płytki wysyłam jutro i zanim do Was dotrą, przygotuję dokumentację (schematy, spis elementów, może jakieś wskazówki) i powysyłam Wam na maila, gdyż niestety serwer uczelniany znów leży, a na forum schematy wychodzą nieczytelne.



    e-can - napisz na maila, bo mam jeszcze wolne PCB, to wyślę Ci wszystkie potrzebne informacje.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-6722-100004008 1170273715_thumb.jpg

    post-6722-100004009 1170273713_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    msfalcon Współtwórca

    msfalcon

    Opublikowano
    Opublikowano

    Płytki porozsyłane:) Jutro, a właściwie już dziś powinniście je otrzymać. Poza tym, miałem wysłać każdemu spis elementów, krótki opis itp...Jednak serwer już wstał, mam nadzieję, że na dobre, wobec tego postanowiłem umieścić wszystkie informacje tam i podać Wam tutaj linka (tak po prostu łatwiej i możliwa jest aktualizacja na bieżąco):

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Jeśliby jednak serwer znów stał się nieosiągalny, co mam nadzieję już się nie zdarzy, to poinformujcie mnie, a powysyłam to wszystko na Wasze mail'e.

    ->veteran - myślę, że coś jeszcze ocalało:). Napisz na maila, to jeśli chcesz i masz jakieś PCB, które akurat by mi się przydało, możemy się wymienić:) - a, jutro i/lub pojutrze mogę być nieosiągalny.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Maks87

    Maks87

    Opublikowano
    Opublikowano

    Hej,



    Jestem kompletynm laikiem( od czasu do czasu trzymam w ręku lutownicę) w tych sprawach, jednak zdecydowałem się zbudować to cudo na PCM 2702 ;) Takowy konwektor już zamówiłem na allegro. Prosiłbym o jakieś wskazówki, co mi jest potrzebne i dokładny opis jak to wszystko połączyć w całość ;)



    Z góry dziękuję z odpowiedzi, jak ktoś ma checi i czas to może podesłać mi na email - [email protected] :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    msfalcon Współtwórca

    msfalcon

    Opublikowano
    Opublikowano

    Maks87 - przede wszystkim potrzebne Ci części:). W drugiej kolejności jako takie zdolności posługiwania się lutownicą (jeśli nie lutowałeś wcześniej drobnej elektroniki to możesz mieć problem z PCMem), która powinna być przeznaczona do tego typu układów (i tu odradzam transformatorową czy kolbę na 220V mocy kilkudziesięciu wat - choć nie wykluczam, że i takimi lutownicami może Ci się udać:)). Na koniec proponuję przejrzeć wcześniejsze wpisy, był tam poruszony temat lutowania oraz wiele innych.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    stroozyk Nowicjusz

    stroozyk

    Opublikowano
    Opublikowano

    Zadam może głupie pytanie.. Jakiego VA jest potrzebny trafo do zasilenia całości? Chciałbym wybrać coś z indela, a najmniejszy toroid 2x17V jest 20VA, za 41zł :| Ale ten układ chyba nie potrzebuje tyle mocy prawda? Może moglibyście polecic jakis TS od indela, bo ja gubie sie w tej tabelkomani tam..

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Irex Współtwórca

    Irex

    Opublikowano
    Opublikowano

    Na Twoim miejscu kupił bym minimum trafo 200W ale z www.toroidy.pl dla przykladu trafo 200VA 2*24V kosztuje tam 46zł czyli niewiele więcej od Twojego 20W z Indela. Podałem cena trafa podstawowego bez audiofilskich bajerów :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Irex Współtwórca

    Irex

    Opublikowano
    Opublikowano

    Sorki, zdawało mi się że to wątek GainClone :). Przepraszam za zamieszanie i pozdrawiam. A trafko pasujące do tej karty jest np. u Bujnowicza model chyba TSZZ10/008.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Irex Współtwórca

    Irex

    Opublikowano
    Opublikowano

    A tak nawiasem to znowu pojawiły się u mnie OPA2604 (2 szt.) i oczywiście nadal mam PCM-ki jakby ktoś potrzebował, szczegóły jak zwykle na [email protected], jednak jeśli bym nie odpisywał na maile to poczekajcie do następnej środy gdyż pojutrze jadę do Elbląga i parę dni nie będę miał możliwości odpisywania na maile.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tdrozd Poszukiwacz

    tdrozd

    Opublikowano
    Opublikowano

    uruchomilem karte

    w sumie nie bylo zadnych problemow ale jakos troche za niski poziom z niej wychodzi .Co poradzic zeby bylo troche glosniej.Zmiana rezystorow w sprzezeniu ??
