PCM2702 karta muzyczna USB

[ChUmI]

Canti ~ to oczywiscie teoretyczne przypuszczenia ... niestety w praktyce ten DAC ze zdjecia powyzej gra tak samo dobrze jak z zewnetrznym zasilaniem z pojedynczym trafem 2*15V ... oczywiscie nie byl bym soba jak bym nie podlaczyl i nie pomierzyl sobie wszystkigo dla pewnosci - jest naprawde OK :) a powiedz mi jakich problemow? jakich zaklocen sie spodziewasz??? co moze byc nie tak przy zasilaniu z kompa ... ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[panterka]

ChUmI, masz może rysunek ścieżek tej płytki, to jest chyba jedyna jednostronna jaką udało mi się znaleść, nie mam chęci bawić się w dwustronne na tak mało skomplikowany układ.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

panterka ~ ktorej plytki? rozumiem ze tej glownej do DACa ... plytka jest produkcji msfalcona i rysunki sa wczesniej w tym watku:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



a po oryginalne pliki najlepiej zwrocic sie bezposrednio do msfalcona, napewno udostepni :) a moze by tak zorganizowac jeszcze kiedys oddanie plytki do zakladu ? sam bym wzial kilka sztuk bo juz mi sie koncza z ostatniego zamowienia :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

Trafo 0.5 VA dla cyfrówki i 3 VA dla analoga wystarczą ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elgatoloco]

Gdyby była jeszcze raz zbiórka kasy na płytki to ja się też na to piszę....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

>chumi

Z tym zamowieniem kolejnej partii plytek to nie jest glupi pomysl...

Ale moze veteran juz skonczyl swoja wersje, cos mowil ze jest na ukonczeniu...moze warto by bylo posluchac innego projektu...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[foxbat]

Moze to zabrzmi glupio, ale na jakich drajwerach to chodzi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

karibe ~ no napewno bylo by ciekawe posluchac jak rozwiazal to veteran - plytki msfalcona sa bardzo fajnie zrobione i ja jestem z nich bardzo zadowolony chociaz pewnie lepiej bylo by na dwustronnej plytce - chociaz z drugiej strony dzieki pojedynczej warstwie wychodzila super cena :)



Veteran ~ czy ty myslales o oddaniu swoich plytek do zakladu? ile by wyszly za sztuke??? jak by szly do zakladu to napewno sam byl bym tez zainteresoway :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

foxbat ~ nie jestem specem od kompa ale pod XP to sie samo znajduje jako PCM2702 !!! i dziala :) nic nie trzeba robic :)



natomiast do dzisiaj mam problem z PCM2906 :((( nie moge odpalic wejscia ADC :((( prawdopodobnie cos jest nie tak z driverem i widzi tylko wyjscie DAC - czy ktos z was odpalil moze PCM290x jako wejscie ADC?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[foxbat]

ChUmi, to juz cos.. jakis trop :) btw. sa ludzie ktorzy nie uzywaja produktow firmy MS :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

Moze sie myle ale przy maxymalnym poborze (duzym poborze) i duzej ilosci peryferiow wydaje mi sie ze zapewne dochodzi do fluktuacji napiec, i jesli te uklady TI nie wystabilizuja idealnie napiec to moze dojsc do jakis zaklocen.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BartekT]

Witam. Mam mały problem z dziurkami w PCB.

Dziurki w płytkach od msfalcona są za małe... trochę boje się rozwiercać bo PCB mam 2szt pod 2 dźwiękówy i jak coś spapram to tylko narobię sobie problemu...

Może jeśli ktoś już to robił niech zdradzi szczegóły tej operacji

Pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

foxbat ~ no tak - w koncu na MS swiat sie nie konczy :) ale ja jestem jednak milosnikiem MS - nie jestem specem od konfigurowania kompa a na co dzien uzywam takich progamow jak Protel / Keil / IAR lub inne srodowiska dla uC oraz Corela - podpinam rozne roznosci i lubie jak mi sie same konfiguruja :) nawet jak sie cos od czasu do czasu spieprzy to cenie sobie idiotoodpornosc jaka daje MS :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pedro311]

Również jestem za zamówieniem kolejnej partii płytek :) (chętny na 2x)



Pozdrawiam

P.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barszczyk]

Witam wszystkich

ja sobie zrobilem takie cos i musze powiedziec ze rewelacja



opampy to OPA602AP





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elgatoloco]

Noo:] to może się coś ruszy z tymi płytkami,ja też jestem chętny na 2 sztuki...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elgatoloco]

Noo:] to może się coś ruszy z tymi płytkami,ja też jestem chętny na 2 sztuki...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elgatoloco]

Noo:] to może się coś ruszy z tymi płytkami,ja też jestem chętny na 2 sztuki...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olekbiker]

Czyli razem 6?:))



(zart):))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elgatoloco]

Nie no po prostu pragne z potrójna siła tego kompletu....a tak serio to mi się net posypał wczoraj i nie myślałem że się to wogóle doda:)........szczęscie że łatwo się zniechęcam i kliknąłem tylko 3 razy:D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ADAS]

Ja sie pisze na 1 plytke. PCM juz lezy w szufladzie wiec szkoda zeby sie marnowal.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[madly]

Piszę sie na 3 sztuki płytek. Najlepiej Veteranowe :-).



Pozdrawiam,



Radek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PrzemekElektro]

Barszczyk:

Jak to jest z tą masą? ta zworka łącząca masy jest potrzebna, czy masa może być rozdzielona?

Robie płytke i nie wiem, czy zrobić wylewke na całość, czy zostawić oddzielone.



Czy ktoś testował to bez używania wyjściowych opampów? Czytałem jak sobie radzą chłopaki z diyaudio i oni bardzo zachwalają układ bez filtra na wyjściu, tylko z samym kondensatorem blokującym DC. A ewentualnie może ktoś sprawdzić? :) nie wiem jak mam płytke projektować....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elgatoloco]

Co do braku filtra ,to ja miałem bez niego przy głośnym słuchaniu przydzwieki,nie miałem pojęcia bladego skąd są,pewnie wina komputera,zasilacza i napięcia i mnóstwa innych czynników.Śmieszna historia to fakt że zawsze wiedziałem kiedy sąsiad włącza spawarkę:]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[panterka]

Też bym na płytkę się pisał jak by w przyzwoitej cenie. PCM-ki leżą, szkoda żeby się marnowały.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

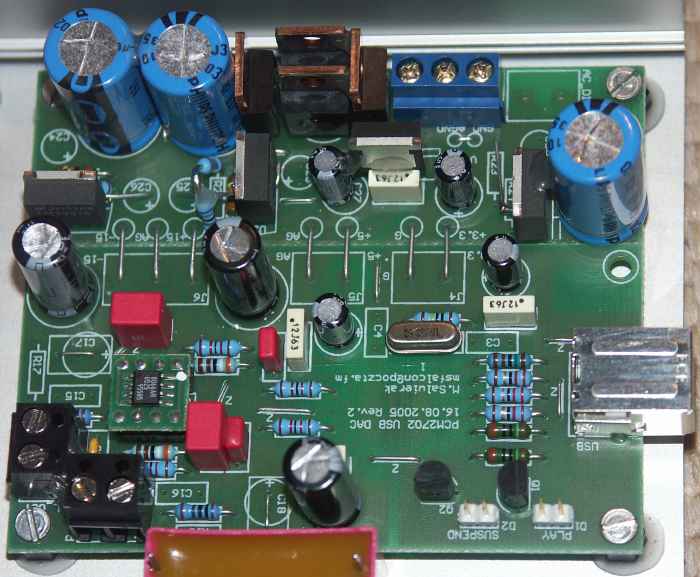

Kolejna wersja DACa jest na ukonczeniu i chcialem sie podzielic kilkoma ciekawostkami :) Udalo mi sie na plytce msfalcona zapakowac bardzo wysokiej klasy elemetny do czesci zasilajacej - co prawda plytka nie jest do tego przystosowana bo w oryginalnej wersji msfalcona powinny tam siedziec LM317/337 i 7805 :) ale widac ze przy odrobinie cierpliwosci wszystko sie da :) coz tu duzo mowic - po prostu dobrze zaprojektowana plytka :) Wiec po koleji: wszystkie stabilizatory sa dosyc trudno dostepne ale za to maja doskonale parametry :) 5V reguluje REG1117FA5.0 BurrBrown (stary wzorcowy regulator do 5 voltowego audio), 3.3V to stosowany przeze mnie czesto TPS79633 TI a +/- 10V do zasilania wzmacniacza operacyjnego to LM2941/LM2991 National Semiconductors + bardzo dokladnie dobrane dzielniki - roznica w napieciach, dodatnim i ujemnym, na opampie wyszla 10-20mV :) Calosc jest zasilana z jednego zalewanego trafo 2*9V - regulator na 3,3V jest zasilany z 5V przez duzy dlawik co powinno calkowicie odseparowac smieci. W mostku diody MUR860, glowne kondensatory jak widac Philips a przy stabilizatorach Rubycon YXF - swietnie sie sprawdzaja z zasilaniu cyfrowych torow. Opamp AD8066 i na jego zasilaniu Rubycony ZL + Wima MKP 1u, rezystory metalizowane 1%. Pierwsze odsluchy juz za mna i chodz pewnie DAC musi sie jeszcze wygrzac to juz od startu jest super :) Przede wszystkim tak porzadne zasilanie dalo fantastycznie rozbudowana scene - sluchajac sobie nawet po cichu nad ranem zaraz po skonczeniu bylem pod wrazeniem :) Ogolnie brzmienie bardzo fajne :) Wlasciwie poskladalem juz tych kart troche i znam brzmienie PCM2702 dobrze wiec nie bylo zadnego zaskoczenia - za kazdym razem potwierdzam sie w stwierdzeniu ze to doskonaly DAC - muzyka z PCta nabiera calkiem innego wymiaru :) No i jeszcze fotki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

kozystajac jeszcze z tego ze wszyscy zainteresowani tutaj zagladaja prosze kolegow ktorzy kontaktowali sie ze mna w sprawie wykonania takiego DACa o przypomnienie sie na priva bo ja mam taki balagan w skrzynce ze moge o kims zapomniec :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[4kowal]

Jak bedzie jakies zamowienie grupowe to ja tez chce jedna plytke i komplet elementow.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

male sprostowanie do wczesniejszego opisu - w mostku sa diody MSR860 :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pedro311]

@ChUmI

Ale chodzi Ci o kompletny kit czy płytki jedynie?



Pozdrawiam

P.
