Problem z windą - Pro-Ject Debut III

[Maciej_68875]

Witam kolegów. Od kilku dni walczę z windą w w/w sprzęcie. Po zakupie okazało się, że po kilku godzinach nieużywania, ramię za pierwszym razem nie opada po zwolnieniu dźwigni. Trzeba było lekko pomóc wciskając podpórkę i wtedy zaczynała opadać. Wykręciłem podpórkę wytarłem nadmiar smaru nic to nie dało . wczoraj wpuściłem tam kilka kropel smaru wazelinowego i teraz opada z byt gwałtownie. Czy ktoś może podpowiedzieć jak się to "ustrojstwo" rozbiera wtedy kupię nowy smar i wymienię.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[markam]

Odkręcasz podpórkę i delikatnie wyciągasz do góry trzpień windy do momentu, aż dźwignia opuszczania ramienia da się wysunąć w prawo z tulei. Trzeba nią poruszać przy próbie wysunięcia, bo nie w każdej pozycji jest to możliwe. Po wyjęciu dźwigni opuszczania ramienia trzpień windy wysunie się dołem, dlatego wcześniej trzeba poluzować śrubkę z lewej strony kolumny windy i cały tłumik wyjąć od góry.

[Maciej_68875]

Kurcze doszedł smar. Zabieram się za robotę i problem zdemontowałem podpórkę i stoję.  Ta miedziana tulejka reaguje na ruchy dźwigni windy ale ramienia wyciągnąć nie mogę w żadnej pozycji . Nie widzę również żadnej śrubki z lewej kolumny windy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[markam]

Miedzianą tulejkę wyciągnij wyżej niż unosi ją dźwignia, wtedy dźwignia powinna dać się wysunąć w prawo. Śrubka powinna być z lewej strony elementu, w którym umocowana jest kolumna windy.

[Maciej_68875]

No właśnie z tą śrubka mam problem. U mnie chyba jej nie ma .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Maciej_68875]

Mam wrażenie że chyba będę zmuszony zdemontować ramię. W sieci znalazłem następującą fotkę. Czy kolega markam miał na myśli śrubę zaznaczona na fotografii żółtą strzałką ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[markam]

Nie, to nie ta śrubka. Opisałem demontaż windy w Pro-ject RPM 9.1, w którym winda wygląda niemal tak samo i którą wyjąłem bez żadnego problemu.

[Maciej_68875]

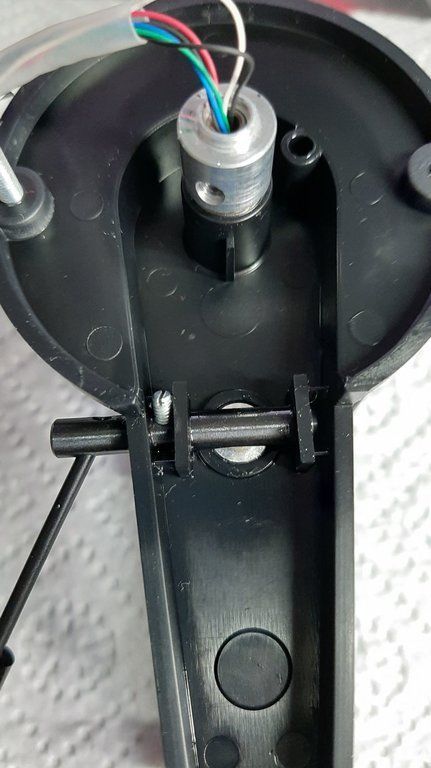

Okej to gdyby ktoś miał podobny problem. Niestety w tym modelu konieczny jest demontaż ramienia. Podporę ramienia odkręcamy śrubką od góry, następnie trzeba od spodu odkręcić śruby mocujące ramię. Po odwróceniu ramienia mamy dostęp do śruby ustalającej zakres  pracy dźwigni przy pomocy której opuszczamy ramię, po jej wykręceniu dźwignia daje się wysunąć i tłok windy wychodzi nam do dołu. Troszkę to przekombinowali ale najważniejsze że po wymianie smaru śmiga jak nowy.

Dziękuję koledze markam za chęć pomocy. Pozdrawiam.
