Miniprojekt- interfejs pomiarowy audio do smartfona.

[porlick]

Po dyskusjach w paru wątkach postanowiłem pokazać wykonany w prosty sposób interfejs do telefonu, którym dzięki ogólnodostępnej aplikacji SPECTROID, można wykonać proste pomiary sprzętu audio, w szczególności charakterystykę przenoszenia kolumn, czy głośników. Apka ma trochę ustawień, dzięki którym możemy pozmieniać dokładność pomiaru (wygładzenie, czy raczej uśrednienie próbek), także można dopasować sobie wyświetlanie wyników oraz zapisywać zrzuty ekranowe pomiarów. Posiada też generator, ale ja wolę korzystać z zewnętrznego, o bardzo zaskakującej nazwie "frequency generator" ?

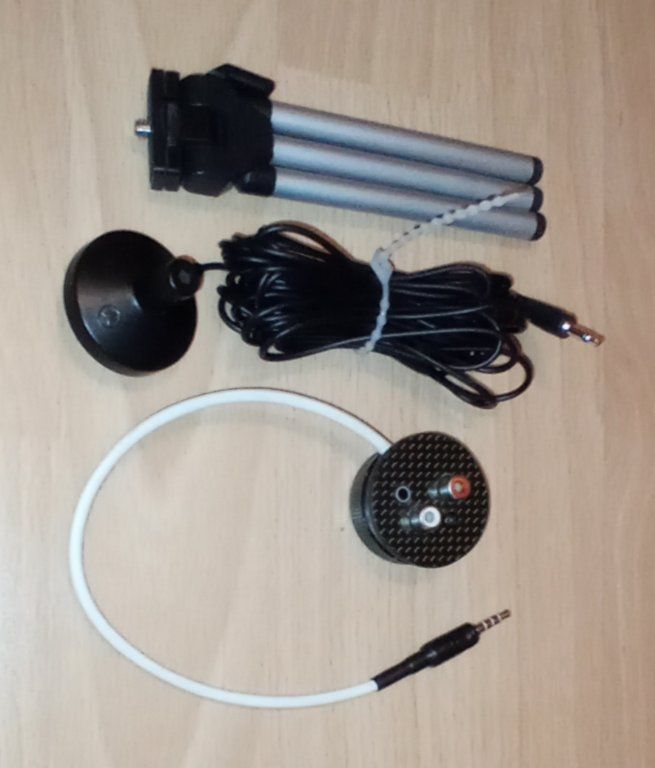

Na ilustracji schemat interfejsu- rezystory przy wyjściu stereo cinch mają za zadanie oszukać telefon, że podpięto mu słuchawki. Mikrofon jest pokazany na schemacie, u mnie jest gniazdo minijack mono, ponieważ mikrofon pomiarowy od kalibracji amplitunera KD (Yamaha) ma swój długi przewód.

Wykonanie przykładowego pomiaru charakterystyki przenoszenia jest proste: łączymy wszystko, sygnał podajemy na wejście liniowe wzmacniacza, z programu generator puszczamy sygnał sweep 20- 20 000 Hz o czasie przemiatania max 5s, mikrofon w miejscu słuchacza zbiera sygnał i mamy czerwono na czarnym pokazaną charakterystykę przenoszenia osiągniętą przez pieczołowite ustawienie kolumn w swoim pokoju.

Chcąc pomierzyć np ch-kę głośnika, lepiej iść na otwarty teren, do czego ten zestaw pomiarowy jest wręcz stworzony.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

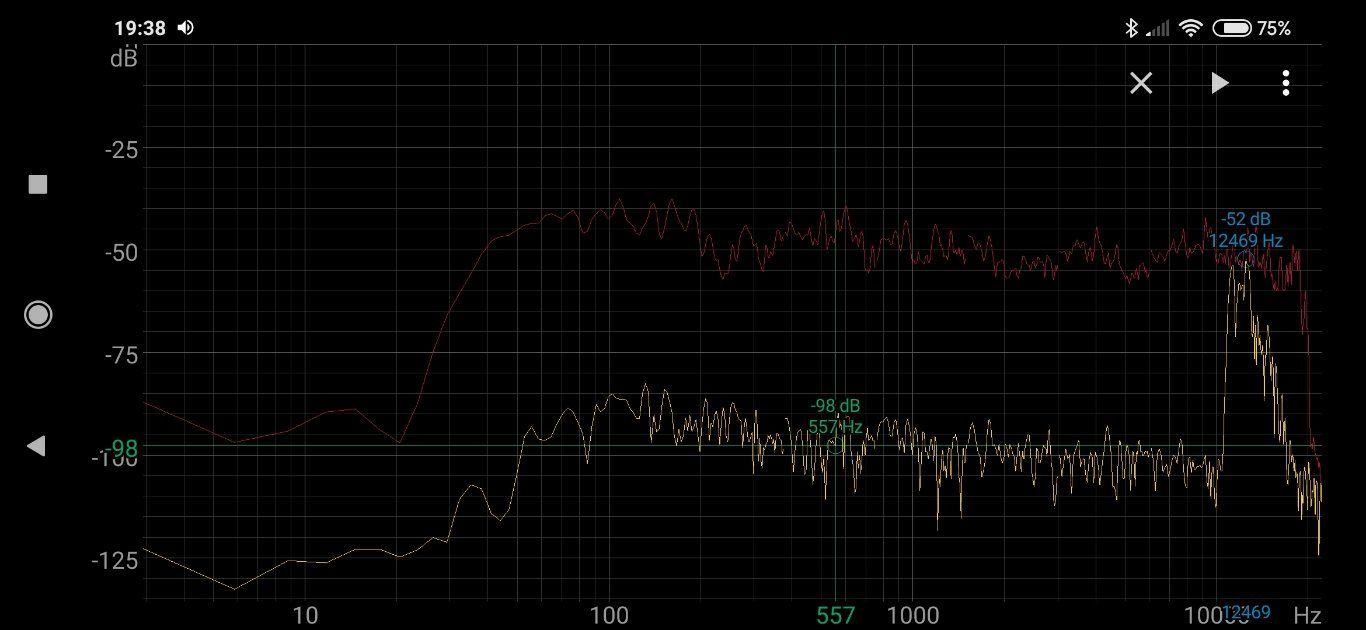

I na koniec, charakterystyka zdjęta przed chwilą w moim salonie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Bardzo ciekawy projekt. Postaram się jeszcze dzisiaj wykonać taki system pomiarowy na podstawie wkładki Philipsa WM-61A.

[porlick]

Wartość 30 ohm nie jest krytyczna- podejrzewam, że i 100ohm telefon przyjmie jako słuchawki. Tyle mam u siebie, bo z kilkunastu oporników 33ohm udało mi się wybrać dwa jednakowe o nieco mniejszej rezystancji od deklarowanej, a chciałem mieć dwa identyczne. (Jak mają służyć do pomiarów, to trochę precyzji się przyda, choć na sam pomiar, to jakoś specjalnie nie mają wplywu.)



[przmor]

Charakterystyka użytego mikrofonu i wzmacniacza w telefonie jest jakoś korygowana?

[porlick]

2 godziny temu, przmor napisał:

Charakterystyka użytego mikrofonu i wzmacniacza w telefonie jest jakoś korygowana?

Używam mikrofonu do kalibracji amplitunera KD, więc raczej jest liniowa.

Wzmacniacz w telefonie? Nie przesadzaj, jak nie używasz programowego korektora, będzie równo.

Zresztą, można zapętlić sygnał (tylko trzeba by go osłabić do poziomu mikrofonu) i nagrać- tak sprawdzisz, czy rzeczywiście jest liniowo.

[przmor]

Mikrofon do kalibracji amplitunera może być korygowany przez sam amplituner, nie musi mieć liniowej charakterystyki i zapewne jej nie ma. Co do wejścia w telefonie to najwieksza niewiadoma, co producent to charakterystyka może być inna. Jak dla mnie zbyt wiele niewiadomych żeby poważnie traktować uzyskany wynik pomiarów. Z ciekawości zrobię w wolnej chwili pomiary u siebie. Mam kilka mikrofonów, każdy brzmi inaczej.
