Klon Sansui AU-70 - Reduktor Szumu

[GarbataPoczwara]

18 minut temu, madras napisał:

W przeciwnym razie bedziesz miał drobne różnice w paśmie przenoszenia między kanałami.

Czy ta różnica będzie w całym zakresie częstotliwości czy tylko w jakiejś części?
Z pomiarów RMAA (patrz mój post #3516 powyżej) wychodzi mi że pasmo jest równe do 20kHz i dopiero powyżej tej częstotliwości prawy kanał zaczyna nieco szybciej opadać. Możliwe że właśnie przez nierówne długości połączeń pomiędzy płytkami przedwzmacniacza i odwracacza fazy. Co ciekawe kanał prawy (ten szybciej opadający) ma nieco krótsze połączenie jak na poniższej fotografii (prawy kanał jest z lewej strony bo wzmacniacz stoi "lampami do dołu"). Różnica długości jest naprawdę niewielka, z centymetr - półtora. Ale może przy tych częstotliwościach zaczyna to już mieć znaczenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kalasanty Ciaputko]

4 godziny temu, madras napisał:

A ja uważam, że miekki zasilacz to część czaru wzmacniacza Sansui AU-70 i ogólnie starych wzmacniaczy z tamtej epoki. Można oczywiście to "poprawić" podwając pojemność jak w projekcie DreamAmp lub wproadzająć stabilizację napięcia anodowego. Wzmacniacz będzie na pewno lepiej się mierzył, ale czy będzie ciekawszy w brzmieniu?

Znam "konstruktora", który zastosował przetwornice napięcia w lampiaku.
Szczerze powiedziawszy, gdy to zobaczyłem to, aż kłuło w oczy.


[safer]

Godzinę temu, Kalasanty Ciaputko napisał:

Znam "konstruktora", który zastosował przetwornice napięcia w lampiaku.
Szczerze powiedziawszy, gdy to zobaczyłem to, aż kłuło w oczy.

Był taki artykuł bodajże w EP jakiś lampowy wzmacniacz z przetwornicą. Gość twierdził, że przetwornicy praktycznie nie słychać więc wszystko to kwestia akceptacji pewnych rzeczy. Sam "brum" też jest różnie tolerowany przez słuchaczy.

[GarbataPoczwara]

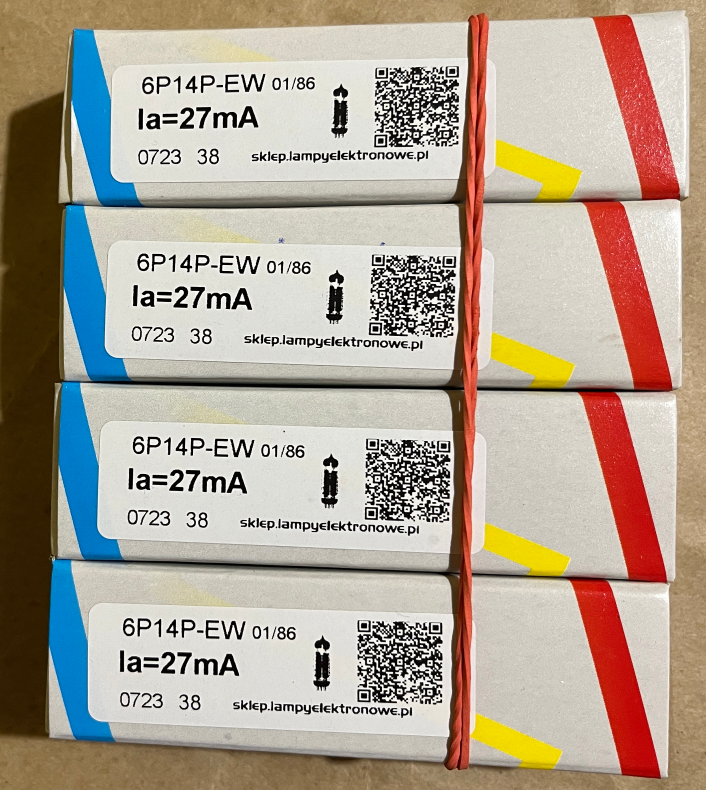

Czy Ia=27mA to jest lipa czy nie lipa? Porównuję to z lampami wymienionymi w

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) madras-a gdzie te wartości były wyższe i nie wiem czy 27mA to są dobre lampy czy złe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[K8v8M]

16 godzin temu, GarbataPoczwara napisał:

Czy ta różnica będzie w całym zakresie częstotliwości czy tylko w jakiejś części?
Z pomiarów RMAA (patrz mój post #3516 powyżej) wychodzi mi że pasmo jest równe do 20kHz i dopiero powyżej tej częstotliwości prawy kanał zaczyna nieco szybciej opadać. Możliwe że właśnie przez nierówne długości połączeń pomiędzy płytkami przedwzmacniacza i odwracacza fazy. Co ciekawe kanał prawy (ten szybciej opadający) ma nieco krótsze połączenie jak na poniższej fotografii (prawy kanał jest z lewej strony bo wzmacniacz stoi "lampami do dołu"). Różnica długości jest naprawdę niewielka, z centymetr - półtora. Ale może przy tych częstotliwościach zaczyna to już mieć znaczenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie korci Cię żeby to sprawdzić? Bo ja prawdę mówiąc wątpię żeby to się brało z długości kabelka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[GarbataPoczwara]

Korci. Właśnie siedzę nad tym. 🙂

[lis1984]

17 godzin temu, GarbataPoczwara napisał:

Czy Ia=27mA to jest lipa czy nie lipa? Porównuję to z lampami wymienionymi w

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) madras-a gdzie te wartości były wyższe i nie wiem czy 27mA to są dobre lampy czy złe.

Jest zależne od warunków pomiaru , nowa 6p14p w typowych punktach pomiaru el84 daje 48-55ma

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[GarbataPoczwara]

@madras czy da się tym RMAA pomierzyć sam przedwzmacniacz? Czy dobrze kombinuję że należy rozpiąć połączenie między płytkami przedwzmacniacza i 6AN8 a następnie wyjścia przedwzmacniacza podłączyć do scarleta bezpośrednio bez żadnego tłumika?

[GarbataPoczwara]

W dniu 31.10.2024 o 15:19, madras napisał:

A ja uważam, że miekki zasilacz to część czaru wzmacniacza Sansui AU-70 i ogólnie starych wzmacniaczy z tamtej epoki.

„Zmiękczyłem” dzisiaj zasilacz w dreamampie i również tak już uważam 🙂

Różnica w graniu jest bardzo na plus.
Jak ktoś ma „twardy” zasilacz to nawet niech się nie zastanawia tylko czym prędzej zmiękcza!

[safer]

3 minuty temu, GarbataPoczwara napisał:

Zmiękczyłem” dzisiaj zasilacz w dreamampie i również tak już uważam 🙂

To ile masz teraz tej pojemności w zasilaczu?

[GarbataPoczwara]

Tyle co w oryginalnym Sansuju czyli 2 x 220uF

Trzeba też jeszcze rezystor 2Ω na wejściu 155V AC dołożyć.

[safer]

Czyli jednak wystarcza te 2x220µF. Ewentualny wzrost harmonicznych przy głośnych fragmentach to taki pozytywny minus

Lampa to jednak fantastyczny wynalazek 🙂

[GarbataPoczwara]

Dzisiaj jest niedzielny wieczór więc nie gram za głośno żeby nie dokuczać sąsiadom. Ale za to jutro będzie wyburzanie basem ścian 😁

[safer]

16 minut temu, GarbataPoczwara napisał:

Dzisiaj jest niedzielny wieczór więc nie gram za głośno żeby nie dokuczać sąsiadom. Ale za to jutro będzie wyburzanie basem ścian 😁

No sąsiedzi nie mają z Tobą łatwo.

A tak przy okazji kontynuując temat tzw "miękkiego zasilacza". Nigdy nie robiłem zasilacza do Au jako podwajacza napięcia, natomiast zdarzyło mi się zrobić zasilacz, któremu (najkrócej mówiąc) lekko tej mocy brakowało. Efekt: "przysiadanie mocy" wzmacniacza i zbyt wolny (jak dla mnie) "powrót" do "pełnych obrotów". Określenie stanu rzeczy może nieco prymitywne ale chyba wszyscy wiedzą o co chodzi. Kiedy powstał zasilacz stabilizowany o wydajności powyżej wymaganej (nie chcę przekłamywać ile miał wydolności bo zwyczajnie nie pamiętam ale wskazówka woltomierza nawet nie drgnęła w najgłośniejszych fragmentach muzyki)  żadne ostre przysiadanie muzyki w głośnikach nie miało miejsca ale delikatna kompresja jednak się pojawiała. Wytłumaczeniem chyba jedynie może tu być efekt nasycania się trafa głośnikowego chyba, że ktoś ma lepszą teorię. W każdym razie ja jestem zwolennikiem mocnego zasilacza bez względu na to, czy ktoś to robi na powielaczu czy w inny sposób.

[GarbataPoczwara]

19 minut temu, safer napisał:

W każdym razie ja jestem zwolennikiem mocnego zasilacza bez względu na to, czy ktoś to robi na powielaczu czy w inny sposób.

Klonuj. Na miękko. Gwarantuję zmienisz zdanie.

[lis1984]

13 godzin temu, GarbataPoczwara napisał:

@madras czy da się tym RMAA pomierzyć sam przedwzmacniacz? Czy dobrze kombinuję że należy rozpiąć połączenie między płytkami przedwzmacniacza i 6AN8 a następnie wyjścia przedwzmacniacza podłączyć do scarleta bezpośrednio bez żadnego tłumika?

Impedancja tego stopnia jest tak wysoka że tor pomiarowy może zklucic pomiar .

Godzinę temu, safer napisał:

No sąsiedzi nie mają z Tobą łatwo.

A tak przy okazji kontynuując temat tzw "miękkiego zasilacza". Nigdy nie robiłem zasilacza do Au jako podwajacza napięcia, natomiast zdarzyło mi się zrobić zasilacz, któremu (najkrócej mówiąc) lekko tej mocy brakowało. Efekt: "przysiadanie mocy" wzmacniacza i zbyt wolny (jak dla mnie) "powrót" do "pełnych obrotów". Określenie stanu rzeczy może nieco prymitywne ale chyba wszyscy wiedzą o co chodzi. Kiedy powstał zasilacz stabilizowany o wydajności powyżej wymaganej (nie chcę przekłamywać ile miał wydolności bo zwyczajnie nie pamiętam ale wskazówka woltomierza nawet nie drgnęła w najgłośniejszych fragmentach muzyki)  żadne ostre przysiadanie muzyki w głośnikach nie miało miejsca ale delikatna kompresja jednak się pojawiała. Wytłumaczeniem chyba jedynie może tu być efekt nasycania się trafa głośnikowego chyba, że ktoś ma lepszą teorię. W każdym razie ja jestem zwolennikiem mocnego zasilacza bez względu na to, czy ktoś to robi na powielaczu czy w inny sposób.

Trafa wątpię żeby się nasycaly , kiedyś sobie tak dla jaj podłączyłem trafa od klona pod wzmacniacz na el 34 i dały 50w . Twardy zasilacz będzie miał negatywny wpływ na żywotność lamp mocy .W wszystkim trzeba mieć umiar .

[przemak]

16 godzin temu, GarbataPoczwara napisał:

@madras czy da się tym RMAA pomierzyć sam przedwzmacniacz? Czy dobrze kombinuję że należy rozpiąć połączenie między płytkami przedwzmacniacza i 6AN8 a następnie wyjścia przedwzmacniacza podłączyć do scarleta bezpośrednio bez żadnego tłumika?

Możesz wykorzystać wejście gitarowe, wysoka impedancja wejściowa (1M) ale dodatkowy niepotrzebny układ i wzmocnienie.

[lis1984]

5 godzin temu, przemak napisał:

Możesz wykorzystać wejście gitarowe, wysoka impedancja wejściowa (1M) ale dodatkowy niepotrzebny układ i wzmocnienie.

Można i tak , ale żeby prawidłowo zmierzyć ten stopień trzeba by odwzorować 1-1 układ obciążenia .  Próbowałem zapożyczyć ten preamp do innych zastosowań i obciążenie go 100k na wyjściu mocno zwiększa już thd , mimo że jest w tym preampie głębokie sprzężenie zwrotne . Wiec do prawidłowego pomiary trzeba się trochę postarać.

[madras]

W dniu 31.10.2024 o 15:52, GarbataPoczwara napisał:

Co ciekawe kanał prawy (ten szybciej opadający) ma nieco krótsze połączenie jak na poniższej fotografii (prawy kanał jest z lewej strony bo wzmacniacz stoi "lampami do dołu"). Różnica długości jest naprawdę niewielka, z centymetr - półtora. Ale może przy tych częstotliwościach zaczyna to już mieć znaczenie.

Oryginalny wzmacniacz ma tam kabel ekranowany, ktory zachowuje sie jak kondensator.  Tutaj widzę, masz gołe kable, które maja małą pojemność. Pamietaj, że ma znaczenie też fragment scieżki na PCB, także nawet jak kabelek jest krótszy to fragment scieżki i okoliczne obwody sprzegające się pojemnościowo z masami lub innymi sygnałami w okolicy mogą wciąż odgrywać rolę skracając lekko pasmo.

W dniu 1.11.2024 o 06:57, GarbataPoczwara napisał:

Czy Ia=27mA to jest lipa czy nie lipa? Porównuję to z lampami wymienionymi w

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) madras-a gdzie te wartości były wyższe i nie wiem czy 27mA to są dobre lampy czy złe.

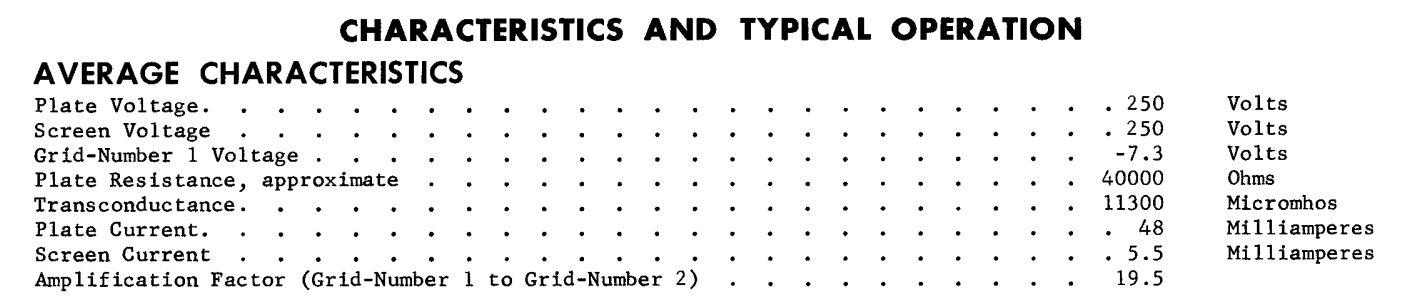

Ten pomiar ze sklapu lampyelektronowe.pl jest lekko do dupy bo robiony nie wiadomo w jakim punkcie pracy. Ja w swoim poście opisałem, że używam punktów pracy z datasheetu 7189A:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
To oczywiste, że przy innych napięciach prąd może być mniejszy. Na naklejce na pudełku nie ma napisanych warunków pomiaru, także dla mnie ta nalepka jest bezużyteczna.

W dniu 3.11.2024 o 07:22, GarbataPoczwara napisał:

@madras czy da się tym RMAA pomierzyć sam przedwzmacniacz? Czy dobrze kombinuję że należy rozpiąć połączenie między płytkami przedwzmacniacza i 6AN8 a następnie wyjścia przedwzmacniacza podłączyć do scarleta bezpośrednio bez żadnego tłumika?

To nie wyjdzie, bo tak jak Przemek napisał:

15 godzin temu, lis1984 napisał:

Impedancja tego stopnia jest tak wysoka że tor pomiarowy może zklucic pomiar .

Rozwijając jego myśl, pomiar będzie niemiarodajny, bo u RSa na wyjsciu płytki 12AX7 jest wysoka impedancja i pojemność kabli pomiarowych Ci wypaczy odczyt (bo inna pojemność wejściowa występuje w układzie wzmacniacza a inna w układzie pomiarowym). Jeżeli chcesz zmierzyć samą 12AX7 to polecam pobierać sygnał za kondensatorem 100nF, tam jest niska impedancja wyjściowa ok 4kΩ mniej wrażliwa na zakłucenia i pojemności, bo preamp pracuje w głębokiej lokalnej pętli. Wyjdzie Ci w tym miejscu pasmo ok 300kHz i THD poniżej 0.001% z tego co pamiętam - kiedyś go mierzyłem nieobciążonego, ale nie pamiętam dla jakich amplitud / poziomów sygnałów preampu. Potem masz dzielnik napięcia z dużymi opornikami i dopiero to trafia na wyjście płytki w DA - jak się tutaj podłączysz to pomiar będzie do dupy z racji wspomnianej wysokiej impedancji wyjściowej.

13 godzin temu, przemak napisał:

Możesz wykorzystać wejście gitarowe, wysoka impedancja wejściowa (1M) ale dodatkowy niepotrzebny układ i wzmocnienie.

Można tylko ten pomiar preampu w tym miejscu nie ma sensu, bo 1MΩ w trybie instrumental to inne obciażenie niż występuje w układzie DreamAmpu. Wiec niczego się nie dowiemy w sumie. Jedyny sensowny pomiar to za kondensatorem 100nF a przed dzielnikiem napięcia. Wtedy będzie można sprawdzić realny potencjał preampu.

7 godzin temu, lis1984 napisał:

Można i tak , ale żeby prawidłowo zmierzyć ten stopień trzeba by odwzorować 1-1 układ obciążenia .  Próbowałem zapożyczyć ten preamp do innych zastosowań i obciążenie go 100k na wyjściu mocno zwiększa już thd , mimo że jest w tym preampie głębokie sprzężenie zwrotne . Wiec do prawidłowego pomiary trzeba się trochę postarać.

Tak dokładnie, widzę Przemku, że rozumiesz jakie tam są problemy.

18 godzin temu, GarbataPoczwara napisał:

„Zmiękczyłem” dzisiaj zasilacz w dreamampie i również tak już uważam 🙂

Różnica w graniu jest bardzo na plus.
Jak ktoś ma „twardy” zasilacz to nawet niech się nie zastanawia tylko czym prędzej zmiękcza!

No i fajnie. Spróbuj też tego rezystora 2.5kΩ w katodzie, bo RS tam zmodyfikował punkt pracy 12AX7. Większą czułość skompensuj rezystorem w dzielniku na wyjściu płytki preampu. Możesz użyć wartości dzielnika z mojego AU-70 PRO.

17 godzin temu, GarbataPoczwara napisał:

Tyle co w oryginalnym Sansuju czyli 2 x 220uF

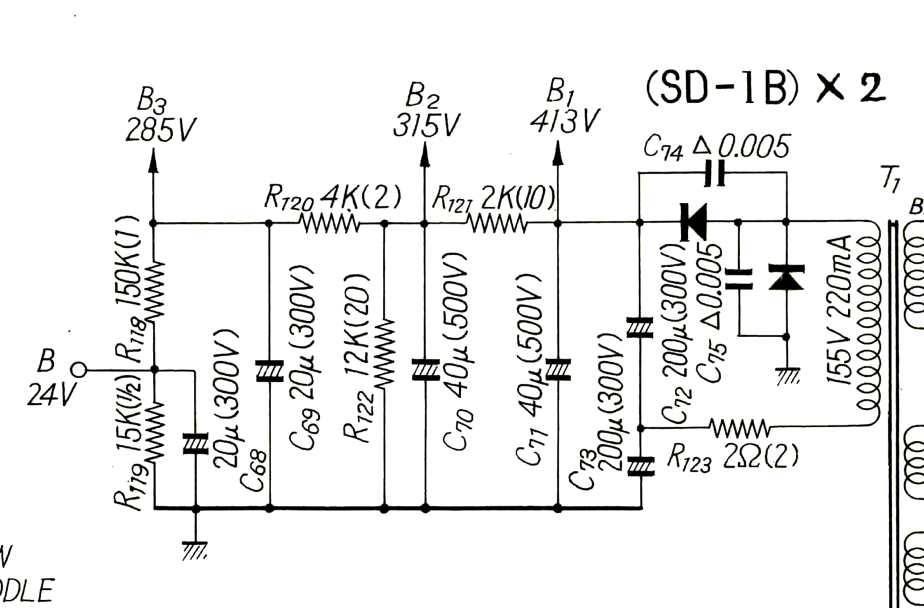

Oryginalny wzmacniacz ma tam 2x200uF w szeregu w powielaczu więc efektywnie 100uF, do tego równolegle 40uF - więc całkowita zastępcza pojemność tam to około 140uF linii zasilania B1:

Zakładam, że RS ma ten równoległy kondensator 40-47uF - możesz to sprawdzić.

16 godzin temu, safer napisał:

Wytłumaczeniem chyba jedynie może tu być efekt nasycania się trafa głośnikowego chyba, że ktoś ma lepszą teorię.

Oprócz sag-u masz też zjawisko squish. Może to to? 😄 Poczytaj o jednym i drugim tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
W skrócie squishing to przesuwanie się punktu pracy w lampach podczas obciążenia wysokim sygnałem, a sag to wspominane uginanie sie linii zasilania wysokiego poboru mocy przez stopień końcowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Listopada 2024 przez madras

[GarbataPoczwara]

30 minut temu, madras napisał:

Oryginalny wzmacniacz ma tam kabel ekranowany, ktory zachowuje sie jak kondensator.  Tutaj widzę, masz gołe kable, które maja małą pojemność.

Małe nieporozumienie z mojej winy - to co pokazałem na fotografii to połączenie pomiędzy płytką 6AN8 i płytką lamp mocy.
Połączenie przedwzmacniacza z odwracaczem fazy mam zrealizowane ekranowanym KLOTZ MY206 o równych długościach.
Z ciekawości na próbę wyrównałem kable łączące płytkę 6AN8 z płytką mocy oraz kable feedback-u i w RMAA wyszło mi że nie ma to żadnego znaczenia. Pewnie jakiś rezystory nie do końca sparowane bo kondensatory mam wszystkie pomierzone i sparowane. Trzeba będzie przy jakiejś innej okazji jeszcze przejechać omomierzem po płytkach i sprawdzić rezystory.
"Problem" marginalny bo rozjazd zaczyna się dopiero powyżej 20kHz czyli w paśmie ponad akustycznym, gdzie i tak żadnych dźwięków nie ma.

39 minut temu, madras napisał:

Ten pomiar ze sklapu lampyelektronowe.pl jest lekko do dupy bo robiony nie wiadomo w jakim punkcie pracy.

Kwadra wraca do sklepu, odstąpiłem już od umowy sprzedaży. W lipcu przysłali mi lepszą bo miała Ia=31mA i ta została.
Nie mam miernika lamp ale ta lepsza kwadra miała -15V na siatkach pierwszych.


46 minut temu, madras napisał:

Spróbuj też tego rezystora 2.5kΩ w katodzie, bo RS tam zmodyfikował punkt pracy 12AX7. Większą czułość skompensuj rezystorem w dzielniku na wyjściu płytki preampu. Możesz użyć wartości dzielnika z mojego AU-70 PRO.

Będzie. W dzielniku najpierw na rezystorach metal film a jak eksperyment się powiedzie to wjadą niskoszumowe.
W Polsce o dziwo trudno o Vishay Dale 250k i 150k trzeba z DigiKey-a USA ściągać.


50 minut temu, madras napisał:

Oryginalny wzmacniacz ma tam 2x200uF w szeregu w powielaczu więc efektywnie 100uF, do tego równolegle 40uF - więc całkowita zastępcza pojemność tam to około 140uF linii zasilania B1

Mierzyłem swoje Rubycony, 220uF to one mają nadrukowane, a w praktyce jest 200uF więc dokładnie tyle ile w AU-70 😊


54 minuty temu, madras napisał:

Zakładam, że RS ma ten równoległy kondensator 40-47uF - możesz to sprawdzić.

Jest jest.

[safer]

Czy egzemplarze składane przez @MariuszElektronik to wersje z pfb, nfb czy może jedne i drugie? Być może była o tym mowa ale najwyraźniej mi coś umknęło

[GarbataPoczwara]

Jak na białych płytkach to nfb, a jak na niebieskich to pfb.

[GarbataPoczwara]

W dniu 4.11.2024 o 12:43, madras napisał:

Spróbuj też tego rezystora 2.5kΩ w katodzie, bo RS tam zmodyfikował punkt pracy 12AX7. Większą czułość skompensuj rezystorem w dzielniku na wyjściu płytki preampu. Możesz użyć wartości dzielnika z mojego AU-70 PRO.

Cytując klasyka "takie dzieła sztuki do mnie dotarły" 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Przywróciłem punkty pracy lamp w przedwzmacniaczu i wymieniłem rezystory w dzielniku na te "madrasowe" 250k/150k.
Jest bardzo dobrze, od razu po odpaleniu było słychać że to lepszy wzmacniacz jest.
Scena się otworzyła i poszerzyła, a basy schodzą do piwnicy, kruszą beton i trzęsą ścianami.

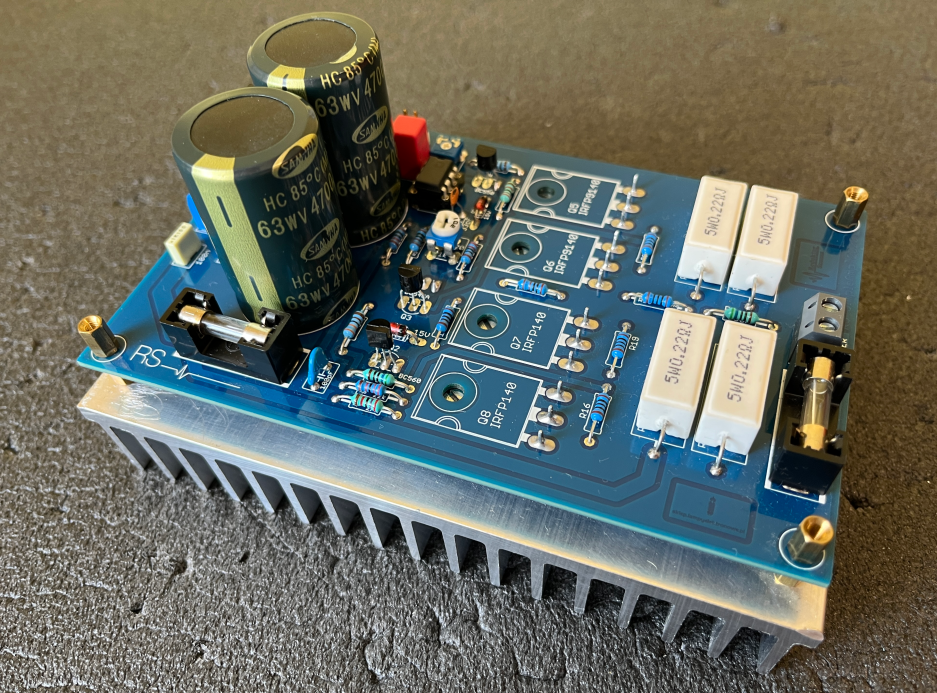

Tymczasem takie coś sobie lutuję (i nie jest to zupełny off-top) 🙂

Na razie mam taki jeden, drugi zrobię na dniach i będzie końcówka mocy dual-mono. 😁

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kalasanty Ciaputko]

52 minuty temu, GarbataPoczwara napisał:

A klasa?

[GarbataPoczwara]

AB na mosfetach. Mocne toto, można tym tapetę ze ścian zdejmować.

[irekka]

W poniższym nie ma złośliwości, ani odniesień do konkretnych osób - to raczej ogólniki.

Wzmacniacz ewoluował co oczywiście cieszy. W punkcie zero zachwyt nad brzmieniem. Potem pojawił się obok RS projekt innej osoby. Znowu jest fantastycznie - słowa użyte do opisu dźwięków zawstydzają największych poetów. Okazało się, że sprzężenie jest źle podłączone. Przeróbka i teraz jest jeszcze lepiej. Potem dochodzi dzielnik w zasilaniu - jest jeszcze lepiej. Czy osiągnęliśmy już ideał? W między czasie wymiana filtra a teraz rezystor katodowy i przeróbka zasilacza. Co tam jeszcze było? Oczywiście regulacja biasu dla każdej lampy osobno. Czy rzeczywiście rezystor katodowy + dzielnik na wyjściu preampa dają taką słyszalną (i pewnie mierzalną) różnicę? Czy poluzowanie zasilacza przyniesie poprawę (wiem, że to subiektywne określnie) brzmienia? Projekt madrasa ma to wszystko - za dużo  jednak włożyłem pracy w projekt RS, żeby to wszystko wyrzucić i zbudować nową wersję. Zmiana punktu pracy 12AX7 jest prostą przeróbką  - ale demontaż całości na tą chwilę mnie zniechęca. Dużo osób zrealizowało tą przeróbkę? Zasilacza to większy temat - tak podejrzewam bo na razie nie analizowałem możliwości wprowadzenia takiej zmiany na płytce Mariusza. Co nas jeszcze czeka 😞

[GarbataPoczwara]

@irekka mogę Ci podarować „kit katodowy” w postaci rezystorów 2k5, 250k i 150k. Ocenisz sam. Ja od przedwczoraj nie mogę uszu od wzmacniacza oderwać 🙂

Wysyłasz mi na priv dane do paczkomatu i masz.

Edytowane 25 Listopada 2024 przez GarbataPoczwara

[GarbataPoczwara]

Zmiękczenie zasilacza Sinus Audio jest takie samo jak zasilacza Reduktora. Trzeba wylutować kondensatory C1/C2 albo C3/C4 i dołożyć rezystor 2Ohm 5W na wejściu 155V AC.

Bias na lampę to punkt obowiązkowy, w razie potrzeby służę pomocą, mogę podesłać projekt płytki tylko do biasu i sposób jej podłączenia do płytki mocy.

Łączę się w bólu bo niestety jak się „wdepnęło” w projekt Reduktora to teraz trzeba trochę popracować nad przywróceniem wzmacniacza do standardu AU-70 😢

Edytowane 25 Listopada 2024 przez GarbataPoczwara

[irekka]

BIas mam zrobiony - chyba wszystko mam zrobione oprócz ostatnich informacji o zmianie punktu katodowego i zmiękczeniu zasilacza. A dodatkowo dałem drabinkę 250k zamiast potencjometru.

[GarbataPoczwara]

Tu by musiał się jeszcze chyba wypowiedzieć madras czy wartości rezystorów dzielnika będą pasowały do drabinki 250k
U mnie siedzi alps 100k.
W sumie „na mój chłopski rozum” powinno być ok bo drabinka/potencjometr jest na wejściu, a dzielnik na wyjściu przedwzmacniacza. Ale ja się nie znam, robię jak każe madras i nie żałuję 😁

Edytowane 25 Listopada 2024 przez GarbataPoczwara
