Interkonekt na bazie przewodów ...

[Orion-Tom]

Nie wiem czy dobrze zrozumiałem, kabel o średnicy 0,14 jest skręcony z 7 cieńszych przewodów?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AcoustiC]

Oto zdjęcie rolki tego przewodu w domu sprawdzę ile ma żył bo już nie pamiętam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

no to właśnie ten biały, debeściak ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Matt's Silver Reference MKII ukończony... cały proces produkcji udokumentowałem, jak dam radę dziś to opiszę i powrzucam fotki...



po porażce jaką odniosło samo srebro solid core zdecydowaliśmy się z Acoustic'em na stworzenie czegoś nowego a mianowicie zrobienie IC z pewnego kabelka solid core o polu przekroju 0,05 mm2 w teflonie .... Acoustic zrobił 6 tych cieniutkich + 3 białe na sygnał , na - dał tylko 3 białe, jak podłączył to 3 razy do mnie dzwonił z wypiekami na twarzy hehe.... powiedział że nowy wymiar ;), nie czekając ani chwili, zabrałem się za Matt's Silver Reference MKII.. dodam że użyłem srebra, 7 cieniutkich i 4 białe na sygnał....modlę się by moja 2 dniowa praca nad tym została sowicie wynagrodzona ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[smoky]

Widzialem pierwsze fotki kabelek super piekna robota Moje gratulacje!!!!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

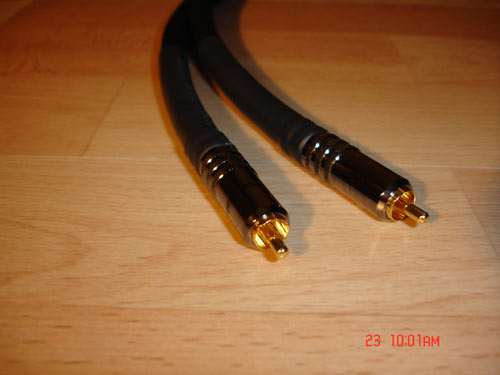

ok wrzucam na zachętę fotkę



"Matt's Silver Reference MKII"



jutro opis i reszta fotek z produkcji, dodam że po odsłuchu już po 5 minutach jest to najlepszy IC jaki zrobiłem



Pozdr

Matt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

i całość

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

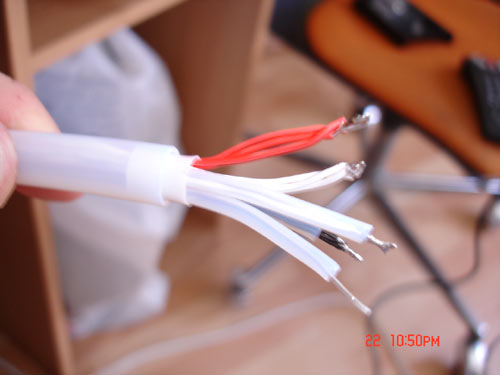

[Matthew]

Matt's Silver Reference MKII



budowa ścieżki sygnałowej (+):



1. Drut (Solid core) ze srebra o czystości 6N o przekroju kwadratowym o boku 0,7mm (Albedo)

2. Cztery żyły

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) kz 04-05 biały (posrebrzana miedź w teflonie) 0,14mm2 każdy

3. Siedem żył

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) KW 03 30 A2 (posrebrzana miedź w teflonie, solid core) 0,05mm2 każdy



ścieżka masy (-):



1. Drut (Solid core) ze srebra o czystości 6N o przekroju kwadratowym o boku 0,7mm (Albedo)

2. Trzy żyły czerwonego o którym była mowa w tym wątku (miedź posrebrzana w teflonie) 0,22mm2 każdy

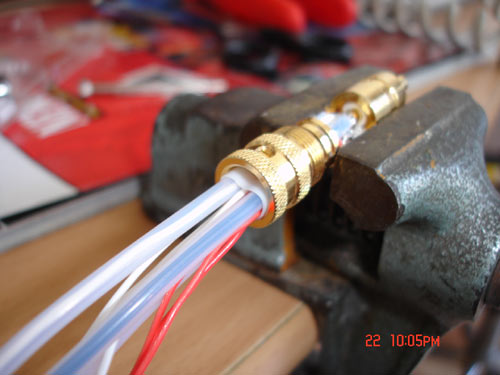

druty srebrne oraz siedem żył KW 0330 w rurkach teflonowych, reszta luzem, całość w grubej rurce teflonowej 8mm śr wewnętrznej...





zastosowane wtyki to RealCabla



oplot Helukabla oraz koszulki termokurczliwe z japoni ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

RedDragon był dobry... był.. i tyle...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

ok opiszę wrażenia odsłuchowe Matt's Silver Reference MKII.



najpierw z 1h słuchałem na RedDragonie aby przyzwyczaić ucho. Po godzinie wpiąłem MSR MKII i puściłem samlper naima, pierwszy kawałek... to co usłyszałem to mgła (jak to Acoustic nazwał), byłem we mgle muzyki, doskonała przestrzeń, instrumenty co do cm można wskazywać palcem, rozdzielczość aż do bulu i genialny porządek na scenie. Pojawiło się dużo więcej mikro detali , szczególnie słyszanych na solówkach Antonio Forcione.. jednym słowem kabel rewelacja.



Doświadczenie pokazuje że nie ma co sobie głowy zawracać samym solid core, tylko trzeba używać dobrej jakości przewodów i różnym polu przekroju i osobno izolowanych... efekt murowany, naprawdę słychać tło... zresztą był u mnie Jay z forum w celu posłuchania GC i niech on się wypowie jak GainClone z tym kabelkiem zagrał ...





Pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Dzięki Jay, służę pomocą przy budowie Twojego GC... ;))))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LeStat]

Czy dobrym pomysłem byłoby zrobić IC z głośnikowego CV4?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AcoustiC]

Dobrze że zakup srebra nie okazał się pomyłką ... choć już troche byłem załamany. W między czasie powstał jeszcze IC. Materiały:

sygnał - warkocz z 3 białych /KZ 05-04/ plus 2 warkocze /również z 3/ z przewodu solid core alcatela niestety nie do końca wiadomo jakiego mam tylko oznaczenie WCP 30W.

masa - warkocz z 3 białych - tak dla testów

warkocze potem lekko owinięte wokoło



Efekt: Tak jak pisał Matthew :) Znowu byłem oszołomiony. Nie spodziewałem się tak namacalnej różnicy. Obłęd :)

Czekam teraz na wymianę z "Matt's Silver Reference MKII" żeby porównać ze swoimi i liczę na recenzję bo pisać o swoim kablu jest ciężko :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sizaru]

znalazłem taki przewód mam pytanie czy będzie nadawał się na interkonekt .jest to przewód mikrofonowy schultz .miedż ofc srebrzona - srebrzone są sygnałowe i masa też .proszę o poradę jak to podłączyć

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

do czinczy 2 druty na + i -, natomiast ekran z jednej strony wyprowadź kabelkiem i podłącz do obudowy wzmaka, nie łącz z sygnałowymi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sizaru]

myślałem że masa od strony żródła a z drugiej nie łączyć wcale

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

masa a ekran to co innego, możesz od strony wzmaka podłączyć ekran do (-) (czyli masy) ale ja nie jestem zwolennikiem ekranowania, kaszani to dźwięk... tzn ekranu łączonego z sygnałem (-) ..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sizaru]

dzięki za podpowiedż

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LeStat]

Ponawiam pytanko, a może już było o tym?

CV4 na IC, same przewody oczywiście, nie cały kabel.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

mojez zdanie: nie jestem zwolennikiem solid core na sygnał, przekonałęm się u siebia, u Jurka1... NIE, pomyśl o srebrzonej miedzi w teflonie, załatw, skombinuj, wiem,.. cięzko..efekt mórowany... najlepiej jak najwięcej kabli osobno izolowanych... właśnie mimochodem jestem po tyam jak zroiłem głośnikowy z miedzi srebrzonej ....... POBIŁEM AQ Type6+ ...jutro opisze bośmy popili i ledwo łapię czcionkę...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LeStat]

HeHe ;-)

Widać, ale nie słychać i nie czuć.

Złap równowagę tonalną :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

uch.. moja głowa...nie służy to odsłuchom, łupie bardziej.....ale równowagę tonalną już złapałem hehe..



Co do kabelka z miedzi posrebrzanej to użyłem tego czarnego kabla solid core o przekroju 0.05mm2 i dałem po 13 wiązek na + i 13 na - . Luzem leży to na podłodze i wygląda jak włosy hehe.



Brzmienie:

no po zamianie z AQ Type6+ zagrało to większą ilością detali no i scenę trochę porzerzyło i rozciągnęło w przód i tył, niezły efekt, basik jest i to nawet dobry, miłe zaskoczenie, natomiast później dołożyłem AQ do niego i mam teraz 2 wpięte, nic AQ nie popsuł a nawet poprawił kontrolę basu, reszta ok, tym o to sposobem znów poprawiłem sobie conieco. Aha gra jakby trochę ostrzej ale to chyba wina niewygrzania tego srebra...może.

Później jak porobię fotki to wrzucę może.. teraz Ibuprom max, fanta, cherbatka z cytryną, batonik, kefir i powrót do stanu z przed Luksusowej hehe

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

Kabelki wypas. Gratuluje.

>Matt

Juz do dłubania został Ci tylko Azur :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

no już z rekinem gadałem, zegarek będzie, jutro za rozkręcanie Azura sie biorę ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zax]

Matthew >

Albedo to jakis sklep ktory masz blisko czy sklep i-netowy ?

I Ile kosztowaly druty srebrne za mb bo sie nie moge doszukac w watku? Probuje policzyc ile łącznie kosztowal ostatni IC , bo mam chec zrobic replikę ;)



pozdro!

~zax

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Frank]

zax

To jest Albedo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

>Matt

Otwierałeś już CD ? W moim całkiem dużą zmianę dało wywalenie konda przy zasilaniu zegara. Nawet się nie spodziewałem.

Daj jakieś zdjęcia w odpowiednim wątku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zax]

Frank , thx za link

ceny tez w koncu dojrzalem w watq

45 pln /m

... zaczalem liczyc ... przestalem zanim doszedlem do konca:P



Mimo wszystko chyba nie na moja kieszen jest "Matt's Silver Reference MKII" :)

Blizej mi chyba do reddragona ;)





pozdro

~zax

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BRODA]

Frank - Czy Twoje zaproszenie jest nadal aktualne ? :))

Czy znasz audiofila z Twoich stron o imieniu Wojciech i nazwisku N ? :)

Pozdrowionka :))
