Preampy lampowe DIY na bazie PCB Conrad-Johnson Pv12 (kilka wersji)

[mar_70]

15 minut temu, kinimod napisał:

Wiesz co będzie po zapętleniu masy

Pcb, na której wszyscy tutaj to składają - o jakim zapętleniu mówisz? - pokaż

[ganjor86]

Co będzie ? Podłączyłem płytkę do obudowy w dwóch punktach do tego przeznaczonych. Wszystkie elementy obudowy połączyłem zdrapując farbę i używając podkładek aby połączenie było pewne. Sprawdziłem miernikiem i wszystko jest połączone. W zasadzie to mógłbym robić pierwszą próbę. Mam dwa małe głośniki które na początek chce podłączyć do wzmacniacza ale i tak mam obawy że jeśli pojawi się buczenie silne to może je spalić momentalnie bo przecież to 2x1200W ale wolę stracić małe głośniczki niż swoje kolumny podłogowe. Uziom podłączać do obudowy ?

[kinimod]

26 minut temu, mar_70 napisał:

Pcb, na której wszyscy tutaj to składają - o jakim zapętleniu mówisz? - pokaż

Na musztardowej pcb masa łączy się z obudowa przez C19 i R30. Czyli jest inaczej niż myślałem. Powinno być dobrze.



[ganjor86]

Ale dobrze że połączyłem płytkę do masy w dwóch miejscach ?

[kinimod]

38 minut temu, ganjor86 napisał:

Co będzie ? Podłączyłem płytkę do obudowy w dwóch punktach do tego przeznaczonych. Wszystkie elementy obudowy połączyłem zdrapując farbę i używając podkładek aby połączenie było pewne. Sprawdziłem miernikiem i wszystko jest połączone. W zasadzie to mógłbym robić pierwszą próbę. Mam dwa małe głośniki które na początek chce podłączyć do wzmacniacza ale i tak mam obawy że jeśli pojawi się buczenie silne to może je spalić momentalnie bo przecież to 2x1200W ale wolę stracić małe głośniczki niż swoje kolumny podłogowe. Uziom podłączać do obudowy ?

Podłącz uziom do obudowy.

1 minutę temu, ganjor86 napisał:

Ale dobrze że połączyłem płytkę do masy w dwóch miejscach ?

Pokaż gdzie masz jeszcze podłączone pcb do masy ?

Edytowane 20 Maja 2023 przez kinimod

[ganjor86]

Czyli uziom ma się łączyć z masą płytki ?

[kinimod]

Teraz, ganjor86 napisał:

Czyli uziom ma się łączyć z masą płytki ?

Pokaż gdzie jest masa podłączona do obudowy. Powinna się łączyć tylko przez C19 i R30.

[ganjor86]

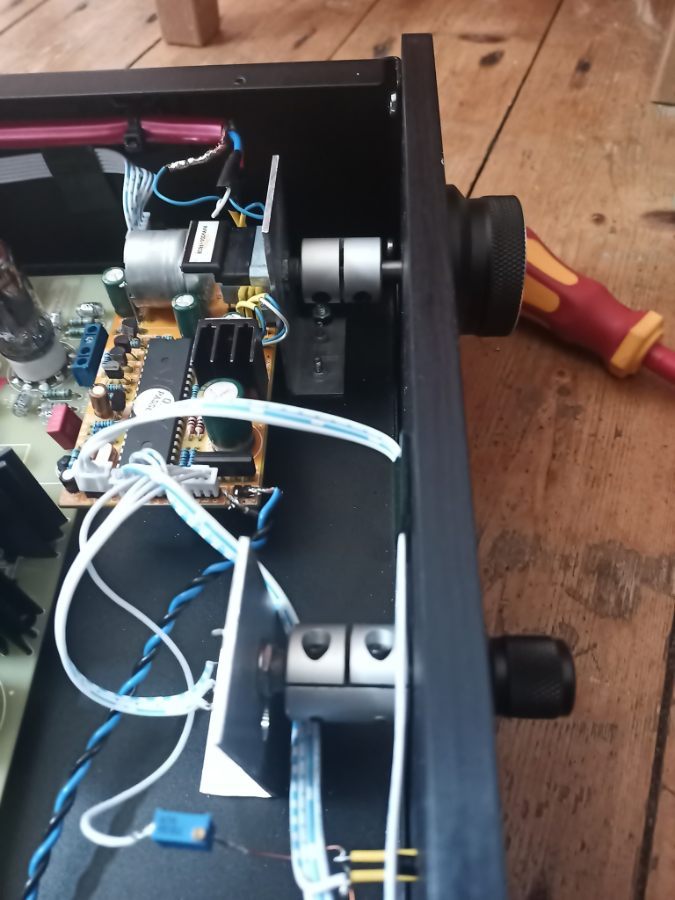

W tych dwóch miejscach. Ale potencjometr jest ustawiony na aluminiowym kątowniku i tam też jest połączenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kinimod]

17 minut temu, ganjor86 napisał:

W tych dwóch miejscach. Ale potencjometr jest ustawiony na aluminiowym kątowniku i tam też jest połączenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy dystanse i nakrętki są metalowe ?

Czarny przewód łączy dwa punkty tej samej płytki ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganjor86]

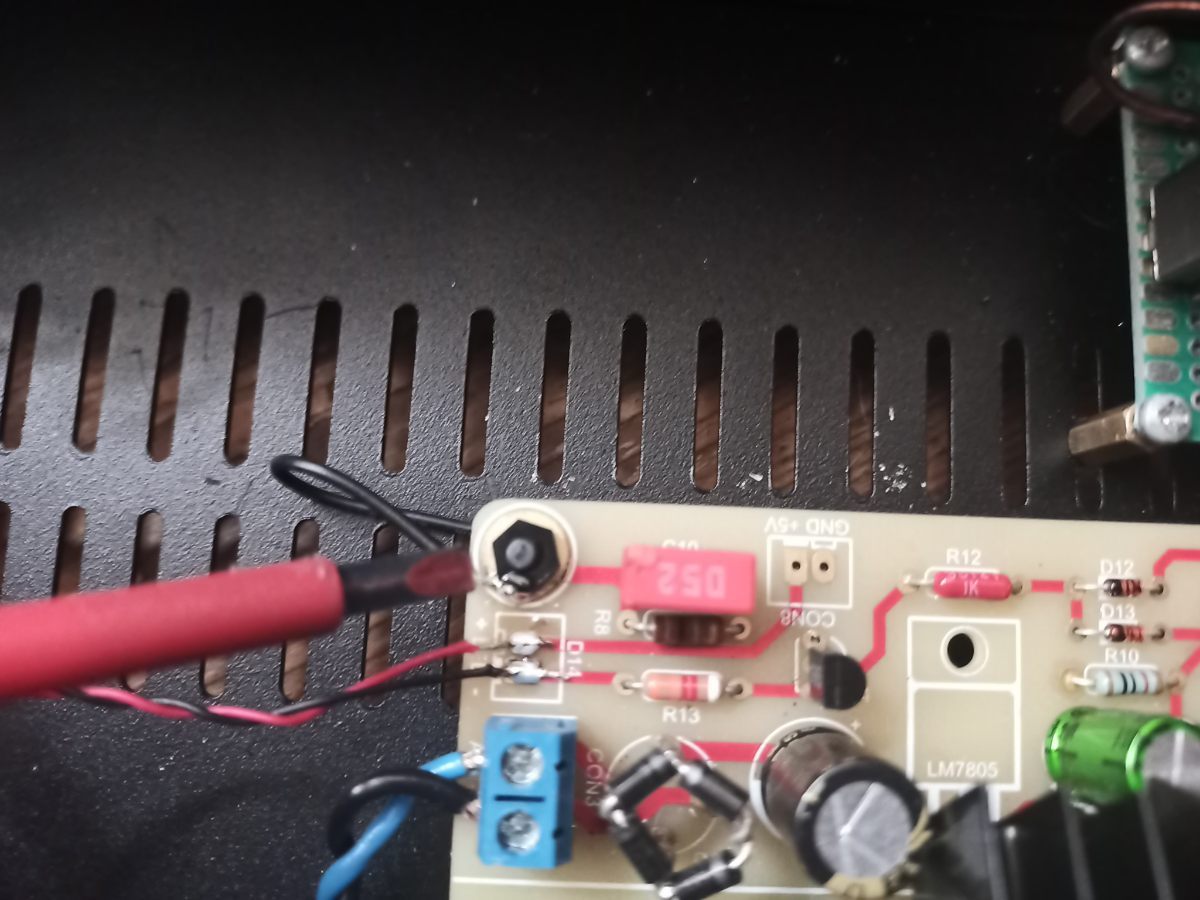

Dystanse są plastikowe dlatego dałem po kawałku przewodu który łączy płytkę z obudową czyli tak jakby był tam metalowy dystans. Pytasz o przewód podłączony do punktów które pokazuje śrubokrętem ? Jeśli o to pytasz to są to bardzo krótkie odcinki łączące się do obudowy.

[kinimod]

18 minut temu, ganjor86 napisał:

Dystanse są plastikowe dlatego dałem po kawałku przewodu który łączy płytkę z obudową czyli tak jakby był tam metalowy dystans. Pytasz o przewód podłączony do punktów które pokazuje śrubokrętem ? Jeśli o to pytasz to są to bardzo krótkie odcinki łączące się do obudowy.

Jest dobrze. Tak pytałem o ten przewód a właściwie o te przewody ponieważ są dwa jak piszesz.

Uziom podłącz do obudowy.

Powodzenia

ps. 1200W robi wrażenie. Ja u siebie w pokoju ok 15 m2 robię łomot przy 100w na kanał.

[ganjor86]

Podłączyłem nic nie buczy gra bez żadnych zakłóceń 🙂 co do jakości dźwięku nie ma się co rozgadywac bo musi się wszystko wygrzać i ułożyć ale skoro ma być sporo lepiej to efekt jest bardzo obiecujący. Na razie gram na używanych mullardach i mam jeszcze Lampy holenderskie z fabryki Amperexa w Heerlen z brandem DUMONT używane (podobno wymiatają) i Pinnacle NOS więc na start mam co testować ale to jak się wszystko wygrzeje. Dziękuję wszystkim za pomoc i wszystkie rady i przepraszam za wszystkie głupie pytania wynikające z mojego braku wiedzy i doświadczenia.

[1Ender]

5 godzin temu, ganjor86 napisał:

Podłączyłem nic nie buczy gra bez żadnych zakłóceń 🙂 co do jakości dźwięku nie ma się co rozgadywac bo musi się wszystko wygrzać i ułożyć ale skoro ma być sporo lepiej to efekt jest bardzo obiecujący. Na razie gram na używanych mullardach i mam jeszcze Lampy holenderskie z fabryki Amperexa w Heerlen z brandem DUMONT używane (podobno wymiatają) i Pinnacle NOS więc na start mam co testować ale to jak się wszystko wygrzeje. Dziękuję wszystkim za pomoc i wszystkie rady i przepraszam za wszystkie głupie pytania wynikające z mojego braku wiedzy i doświadczenia.

Gratulacje. W sekcji zasilania jakie kondy masz C3 i C2? Rodzaj, pojemność?

[ganjor86]

W dniu 20.05.2023 o 20:15, 1Ender napisał:

Gratulacje. W sekcji zasilania jakie kondy masz C3 i C2? Rodzaj, pojemność?

Mam Jantzen cross cap 22 i 15 uF.

[ganjor86]

Przepraszam że post pod postem ale mam pytanie. Mam trzy pary lamp Mullard (za bardzo zamulone) Amperex ( za krzykliwe i zbyt w twarz ) i Pinnacle (NOS i chyba najbardziej mi podchodzą brzmieniem bo są tak na połowie pomiedzy mullardami a amperexami) czy mogę spróbować słuchać z jedną lampa amperexa i z drugą Pinnacle ?

[pjasio253]

Moim zdaniem możesz tak próbować słuchać. W układzie WK-WA lampa w stopniu wzmacniającym i wtórniku nie muszą być identyczne, ale poczekaj może na wypowiedź bardziej doświadczonych Kolegów.

[Forkin]

Możesz, nic się nie stanie

[ganjor86]

Chwilowo jestem bardzo zadowolony z Pinnacle ale dobrze wiedzieć że mogę łączyć różne. Dziękuję za info.

[pjasio253]

20 minut temu, ganjor86 napisał:

Chwilowo

To świadczy, że króliczek do pogonienia pojawił się na horyzoncie ... 🙂

[ganjor86]

Najpierw naprawa daca bo coś szwankuje a jak już będzie działać to modyfikacje daca a jak już będzie zrobiony na cacy to wymiana kopułek wysokotonowych w kolumnach i wymiana kondensatorów w zwrotnicach 😉 w tym momencie króliczek jest na końcu tej listy.

[pjasio253]

Chciałbym się podzielić małym spostrzeżeniem, które przynajmniej u mnie zadziałało - wymiana kondka C3 w zasilaniu anodowym na elektrolita (Mundorf 22uF) spowodowała całkowite pozbycie się delikatnego brumu jaki zauważałem po odkręceniu głośności wzmacniacza na godz.12.

[mar_70]

8 minut temu, pjasio253 napisał:

Chciałbym się podzielić małym spostrzeżeniem, które przynajmniej u mnie zadziałało - wymiana kondka C3 w zasilaniu anodowym na elektrolita (Mundorf 22uF) spowodowała całkowite pozbycie się delikatnego brumu jaki zauważałem po odkręceniu głośności wzmacniacza na godz.12.

A jaki niby miałeś wcześniej?

[pjasio253]

Audyn Q4 5,6uF

[mar_70]

29 minut temu, pjasio253 napisał:

Audyn Q4 5,6uF

To rzeczywiście mało

[1Ender]

Nagła utrata niskiego basu w preampie. Zaczął grać tak "brzydko"? Trudne do określenia. Jest bas, ale taki pudełkowy. Zastanawiam się czy nie poprawić lutów kondensatora w zasilaniu lampy. Ktoś ma inne pomysły?

Edytowane 16 Sierpnia 2023 przez 1Ender

[adalbert]

5 godzin temu, 1Ender napisał:

Nagła utrata niskiego basu w preampie. Zaczął grać tak "brzydko"? Trudne do określenia. Jest bas, ale taki pudełkowy. Zastanawiam się czy nie poprawić lutów kondensatora w zasilaniu lampy. Ktoś ma inne pomysły?

Włóż inną parę lamp dla porównania.

[1Ender]

No tak zrobiłem. 2 pary zmieniłem.

53 minuty temu, adalbert napisał:

Włóż inną parę lamp dla porównania.

Bas jest taki jak przed zmianą konda w sekcji zasilania. Tzn. Jest go zdecydowanie mniej. Brak dociążenia.

[kinimod]

17 godzin temu, 1Ender napisał:

Nagła utrata niskiego basu w preampie. Zaczął grać tak "brzydko"? Trudne do określenia. Jest bas, ale taki pudełkowy. Zastanawiam się czy nie poprawić lutów kondensatora w zasilaniu lampy. Ktoś ma inne pomysły?

Popraw luty C13, R18, R16.  W drugim kanale to jest C16, R26 i R24  Jeśli nie ma będzie poprawy to trzeba wymienić kondensator C13 ewentualnie rezystor R18. Daj znać czy pomogło.

Edytowane 17 Sierpnia 2023 przez kinimod

[1Ender]

Poprawiłem wszystkie "szare" luty. Przy podstawach lamp oraz przy dużych kondensatorach był biały nalot. Płytkę przemyłem. Skróciłem wyprowadzenia niektórych kondów i obsadziłem głębiej.

Rezystory R28 i R27 stykały się. Nie wiem czy nie zrobiłem zwarcia podczas demontażu, czy może było to wcześniej?

Jeszcze nie zakładam PCB. Czekam na ewentualne sugestie.

Załączam zdjęcia.

Przed.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Po.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Sierpnia 2023 przez 1Ender

[pjasio253]

A możesz jeszcze dać fotki od strony elementów?
