Szukam: diy Monitory na 27TBFC/G i 18 cm

[szpotek73]

Ale inna kopułka może Ci nie pasować brzmieniowo,u mnie jest Dayton d28f litraż ,schemat zwrotnicy,strojenie bas refleksu jak chcesz mogę Ci wysłać jutro,jak będę w domu,bo projekt robiłem dawno i nie pamiętam zwrotnicy,ale w archiwum mam🙂 natomiast,czy po słuchaniu metalowej kopułki będą Ci się podobać to nie wiem.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marian133]

Godzinę temu, Fotomn napisał:

No ok masz takie monitory ale nigdzie nie znalazłem projektu. Rozumiem że za pewne rzeczy trzeba zapłacić co akceptuje. Podzielisz się?

Przecież tam jest projekt zwrotnicy.

Szpotek73 ma kolumny na jednym wooferze, ale Ciebie stać na dwa.

Po za tym, sam pisałeś że te co masz teraz są za słabe na basie w 20m*.



A jak te kolumny grają, tego nie wiem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Marca 2022 przez Marian133

[Fotomn]

2 godziny temu, Marian133 napisał:

Przecież tam jest projekt zwrotnicy.

Szpotek73 ma kolumny na jednym wooferze, ale Ciebie stać na dwa.

Po za tym, sam pisałeś że te co masz teraz są za słabe na basie w 20m*.



A jak te kolumny grają, tego nie wiem.

To jeszcze raz, monitory nie mogą być wyższe niż 38 cm tak więc kompromis jakiś muszę wybrać, dlatego głośnik najlepiej 18 cm i tylko 2 głośniki. Słyszałem o projekcie jakiegoś SB i 27TBFC ale nigdzie nie mogę projektu znaleźć. Kompletne projekty jaki w chwili obecnej widzę z 27TBFC są w parze z: stx FCX_V2, L18 1224 Zapha, ER18RNX i chyba z visatonem 170. Do dziś myślałem że warto robić na L18 ale czy to najlepsza opcja? Nigdy nie słuchałem aluminiowych nisko średnich. Co t powyższych polecacie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

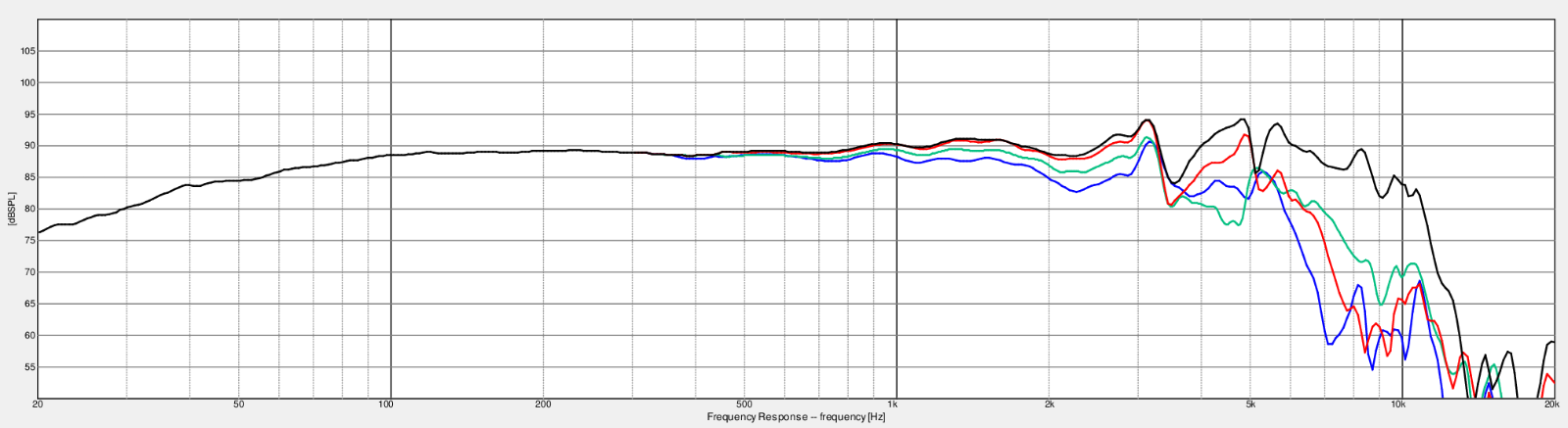

Bo i aluminiowe nisko średnie bywają różne 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

To Twój L18 albo chyba lepiej takie:

Wybór należy do Ciebie 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fotomn]

4 minuty temu, audioburak napisał:

Bo i aluminiowe nisko średnie bywają różne 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

To Twój L18 albo chyba lepiej takie:

Wybór należy do Ciebie 😉

Kurcze czyli który to ten drugi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Mój 😉 A poważnie, to Twoich kryteriów nie spełnia, bo to 8" i musiał byś je jakoś

rozsądnie umieścić. Z drugiej strony 215 + 104 to jeszcze pewien zapas jest do 380 ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fotomn]

8 minut temu, audioburak napisał:

Mój 😉 A poważnie, to Twoich kryteriów nie spełnia, bo to 8" i musiał byś je jakoś

rozsądnie umieścić. Z drugiej strony 215 + 104 to jeszcze pewien zapas jest do 380 ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

No mija się z moimi wymaganiami wymiarów, muszą być monitory ale nie większe jak ok 18l no niestety taki układ obecnie. Może kiedyś coś większego i wtedy na pewno 3 drogi. Teraz monitory najlepsze możliwe na 18cm z 27TBFC. Chyba pójdę w stronę Zapha i L18, spotkałem przerobiona zwrotnice Zapha i ponoć średnie lepsze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

U mnie pracuje z nałożonym kołnierzem woofera na część frontu kopułki; zresztą kosz ma

taką konstrukcję i niedużą wysokość, że niczego nie psuje.

Więc łączny wymiar woofera i kopułki to ok. 311 więc pewnie dało by się spokojnie

zmieścić, a jeszcze ten plus, że woofer nie musi mieć frezu; wystarcza montażowy ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fotomn]

3 minuty temu, audioburak napisał:

U mnie pracuje z nałożonym kołnierzem woofera na część frontu kopułki; zresztą kosz ma

taką konstrukcję i niedużą wysokość, że niczego nie psuje.

Więc łączny wymiar woofera i kopułki to ok. 311 więc pewnie dało by się spokojnie

zmieścić, a jeszcze ten plus, że woofer nie musi mieć frezu; wystarcza montażowy ...

Możesz fotkę podać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Coś takiego, ale dół może być różny:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

u mnie mają H ok. 50 cm ale były budowane na 30 litrów ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fotomn]

2 minuty temu, audioburak napisał:

Coś takiego, ale dół może być różny:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

u mnie mają H ok. 50 cm ale były budowane na 30 litrów ...

No piękne i ciekawe, ale w moich realiach "udusił" bym ten głośnik w moim litrażu. Wystarczy mi 18 cm bo musi. Skoro 13/50/9 prawie dają radę w stereo to coś rozmiar większego tym bardziej. Nie robię dyskotek tylko potrzebuję całe pasmo od niskich poziomów głośności do średnich.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Jedno ale:

Ten Dayton ma Vas 37,4 litra, a rekomendowaną ok. 15 😉 Seas ma Vas 30 litrów.

U mnie świetnie sobie radzi aż w 19 litrach ... 😉  i dlatego właśnie go wybrałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fotomn]

8 minut temu, audioburak napisał:

Jedno ale:

Ten Dayton ma Vas 37,4 litra, a rekomendowaną ok. 15 😉 Seas ma Vas 30 litrów.

U mnie świetnie sobie radzi aż w 19 litrach ... 😉  i dlatego właśnie go wybrałem.

No ok wcześniej pisałeś o 30l nie 19. To zasadnicza różnica, jutro sprawdzę swoje max max. Masz go z BR?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

One BYŁY budowane na 30 ale je zminiaturyzowałem już do poprzednich wooferów.

Zostały obcięte z tyłu i mają teraz nieco poniżej 20.

Oczywiście w BR od Visatona. Symulacja w winisd sugeruje - 6 dB na 40 Hz 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fotomn]

No i coś się dzieje od wczoraj L18 50 zł droższy, 27TBFC 40zł. Moje dylematy kosztują mnie już 180 zł więcej. Super.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Bo trzeba kupować tweetery do 32 kHz, a nie do 16 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fotomn]

7 minut temu, audioburak napisał:

Bo trzeba kupować tweetery do 32 kHz, a nie do 16 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

No na pewno usłyszę wszystko między 19 a 32 kHz. Kiepska reklama.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Nie w tym rzecz 😉

A nie dziwi Cię, że za lepszy uchodzi wzmacniacz z pasmem do 100 kHz, niż ten do 16 kHz.

Przecież tylko wybrani słyszą to coś pomiędzy 16 a 100 kHz 😉

Mam też świadomość, że w tej branży słowo "lepiej" oznaczać może dla każdego

coś diametralnie innego i nie mającego z techniczną stroną gratów nic wspólnego ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fotomn]

10 minut temu, audioburak napisał:

Nie w tym rzecz 😉

A nie dziwi Cię, że za lepszy uchodzi wzmacniacz z pasmem do 100 kHz, niż ten do 16 kHz.

Przecież tylko wybrani słyszą to coś pomiędzy 16 a 100 kHz 😉

Mam też świadomość, że w tej branży słowo "lepiej" oznaczać może dla każdego

coś diametralnie innego i nie mającego z techniczną stroną gratów nic wspólnego ...

No ja na szczęście  nic powyżej 19 kHz nie słyszę. Co by nie było decyzji jeszcze nie ma ale L18 zrobił się dla mnie za drogi w chwili obecnej. Kurde chyba finalnie będzie 3SM, czy będę bardzo rozczarowany nie wiem ale opinie ma raczej dobre. Mam od Was projekt zwrotnicy na której FCX_V2 ma poprawnie pracować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

30 minut temu, Fotomn napisał:

Mam od Was projekt zwrotnicy na której FCX_V2 ma poprawnie pracować.

podziel się, jeżeli to możliwe

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fotomn]

Będzie sól z chlebem ale L18 już jadą i elementy zwrotnicy. Zostaje wymyśleć wykończenie paczek. Noszę się z zamiarem dać na front sklejkę 27mm z frezem dookoła r40. Na to bejca jeszcze nid wiem jaki kolof i lakier kilka warstw. Boki brak pomysłu ale musi być ładnie i grać z kolorem frontu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

21 godzin temu, Ape napisał:

21 godzin temu, Fotomn napisał:

Mam od Was projekt zwrotnicy na której FCX_V2 ma poprawnie pracować.

podziel się, jeżeli to możliwe

podbije i zapytam ponownie, czy to jest w jakis sposób zmodyfikowana zwrotnica względem tej dostępnej na audiohobby?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fotomn]

48 minut temu, Ape napisał:

podbije i zapytam ponownie, czy to jest w jakis sposób zmodyfikowana zwrotnica względem tej dostępnej na audiohobby?



Myślę że kolega z tego forum nie który wiele mi pomógł nie będzie miał nic przeciwko jak wkleję tu co otrzemalem w sprawie zwrotnicy do 3SM i nowego stx v2...

On się nie różni "trochę" bo z odnalezionych materiałów o AWX wynika, że miał

szpilkę rezonansu aż na 9 kHz czyli dość wysoko i wystarczył z zapasem

III rząd zwrotnicy stosowany w 3SM.

Natomiast nowa 18" V2 z włókna węglowego ma tę szpilkę już na 5 kHz.

Jasne, że pewnie nie będziesz eksperymentował, ale zwrotnica od AWX'a

potrzebuje tylko dodatkowej pułapki na te 5 kHz. Analogicznej do stosowanej

przy głośniku AWX na 9 kHz. Tu trzeba by minimalnie zwiększyć L3 do 0,83 mH i dać

do niej równolegle 1,22 uF czyli 1 uF + 0,22 uF czyli byłaby to pułapka na 5 kHz.

Cała reszta zwrotnicy oczywiście pozostała by z 3SM  bez zmian.

Projekt nie testowany i nie potrafię stwierdzi czy poprawny / do modyfikacji. Na pewno warto sprawdzić i napisać opinie. Niech 3SM nadal "żyje".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

dzięki za odpowiedź

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fotomn]

Panowie idąc dalej w temacie. Front to sklejka 27mm, boki sklejka 20mm plus dwa wzmocnienia poprzeczne. Front będzie zcaly na zewnątrz, pytanie czy macie sprawdzony sposób na montaż frontu. Klej będzie zastosowany obficie, kołków się obawiam że nie zrobię centrycznie i co w zamian? Kontowniki od wewnątrz? A może macie link do instrukcji jakiejś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarekb]

Możesz wkleić w narożniki listewki na klej starczy , do drewna jaki masz klej ? , moja propozycja kleju to np

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  ,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fotomn]

7 minut temu, jarekb napisał:

Możesz wkleić w narożniki listewki na klej starczy , do drewna jaki masz klej ? , moja propozycja kleju to np

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  ,

Nic konkretnego jeszcze nie mam aled ostatnio używałem patex do drewna. Na pewno musi być po wyschnięciu przezroczysty. Powiadasz sam klej chmm, nie jednak czy nie wzmocnię narożnikami wklejanymi. Dzięki za podpowiedź.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarekb]

jest bezbarwny po wyschnięciu jak większość , ważne żeby nie było dużych szczelin i pisałem o listewkach od wewnątrz w narożnikach , kleju używamy do sklejania  np stopni schodowych   , tylko z dużego wiadra ale chyba to to samo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fotomn]

Szanowne grono. Prace powoli idą do przodu, dziś odbieram kilka paczek i mam kolejne pytanie. Powszechnie wiadomo że konstrukcie Zapha są uważane za wyśmienite i dąży raczej do liniowego strojenia. Spotkałem się na zagranicznym forum z inną zwrotnicą niż  Zapha do tego projektu L18 1224 i 27TBFC/G. Jest bardziej rozbudowana, 40% droższa ale ponoć jest poprawa na średnich tonach i ogólne brzmienie "cieplejsze" jak na aluminium. Czy ktoś z Was spotkał się z opiniami o innej zwrotnicy do tego projektu? A może słyszeliście oryginał i możecie ocenić czy jest sens coś zmieniać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Marca 2022 przez Fotomn

[Fotomn]

Panowie prośba, policzy mi ktoś długość br w 15L i 42Hz? Dziękuję. Nie mam oplikacji a za chwilę będzie cięcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
