Kondensator na głośniku niskotonowym.

dabi30

Przez dabi30 ,
w DIY

 Udostępnij
Tematy

Rekomendowane odpowiedzi

dabi30 Uczeń

dabi30

Opublikowano
Opublikowano

Witam, robię samodzielnie subwoofer i ostatnio kupiłem głośnik z jbl es250p. Od spodu okazało się iż ma jakiś kondensator .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) IMG_20220517_180251_Easy-Resize_com.thumb.jpg.e567cacefd7f58b64b84e3730d2d3999.jpg

Czy nie bedzie żadnego problemu po podłączeniu ze wzmacniaczem ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
dabi30 Uczeń

dabi30

Opublikowano
  • Autor
Opublikowano

A można sprecyzować dlaczego będzie? Tak było w oryginale (jbl es250p) i głośnik grał bardzo dobrze. Tylko teraz bedzie inny wzmacniacz.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
manieq Poszukiwacz

manieq

Opublikowano
Opublikowano

Ten kondensator był częścią fabrycznego układu, skoro zakładasz inny układ filtrujący, to należy się pozbyć tego kondensatora.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

haj-fajowo jest;)

Odnośnik do komentarza
Udostępnij na innych stronach
dabi30 Uczeń

dabi30

Opublikowano
  • Autor
Opublikowano
5 minut temu, manieq napisał:

Ten kondensator był częścią fabrycznego układu, skoro zakładasz inny układ filtrujący, to należy się pozbyć tego kondensatora.

Ok, tak zrobię. Gdy już wszystko zmontuje dam znać tutaj jeszcze. Dzięki ! 🙂

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Lubię to 1
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
rafa Wschodząca gwiazda

rafa

Opublikowano
Opublikowano
16 godzin temu, dabi30 napisał:

Hmm... musze doczytać w specyfikacji wzmacniacza który także jest klasy D , ale raczej aktywny filtr

Wzmacniacz to wzmacniacz - zapewne nie ma zadnych wbudowanych filtrow. Do tego potrzebujesz zwrotnice pasywna badz aktywna z DSP.
Jak z DSP to tam wszystko wyregulujesz. Jak pasywna to trzeba na nowy wyliczyc zwrotnice a potem pomierzyc i  skorygowac. Kondensator najpewniej w obu przypadkach zbedny.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Gato Audio AMP-150 (klasa A/B), Aqua La Voce S2, Open Baffle DIY
Tellurium Q Ultra Black, Hijiri HCI-R10, Ricable + DIY
Odnośnik do komentarza
Udostępnij na innych stronach
dabi30 Uczeń

dabi30

Opublikowano
  • Autor
Opublikowano
5 minut temu, rafa napisał:

Wzmacniacz to wzmacniacz - zapewne nie ma zadnych wbudowanych filtrow. Do tego potrzebujesz zwrotnice pasywna badz aktywna z DSP.
Jak z DSP to tam wszystko wyregulujesz. Jak pasywna to trzeba na nowy wyliczyc zwrotnice a potem pomierzyc i  skorygowac. Kondensator najpewniej w obu przypadkach zbedny.

Ma DSP jest to Sledge STA-550D z svs.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Lubię to 1
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
rafa Wschodząca gwiazda

rafa

Opublikowano
Opublikowano

To jestes prawie w domu. Tylko skalibrowac teraz.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Gato Audio AMP-150 (klasa A/B), Aqua La Voce S2, Open Baffle DIY
Tellurium Q Ultra Black, Hijiri HCI-R10, Ricable + DIY
Odnośnik do komentarza
Udostępnij na innych stronach
porlick Weteran

porlick

Opublikowano
Opublikowano

Ten C był prawdopodobnie potrzebny do filtra 12 dB/okt, a głośnik był wczesniej podłączony przez szeregową cewkę.

Teraz trzeba C odłączyć, bo dla wyższych częstotliwości tworzy prawie zwarcie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
  • 5 miesięcy temu...
dabi30 Uczeń

dabi30

Opublikowano
  • Autor
Opublikowano

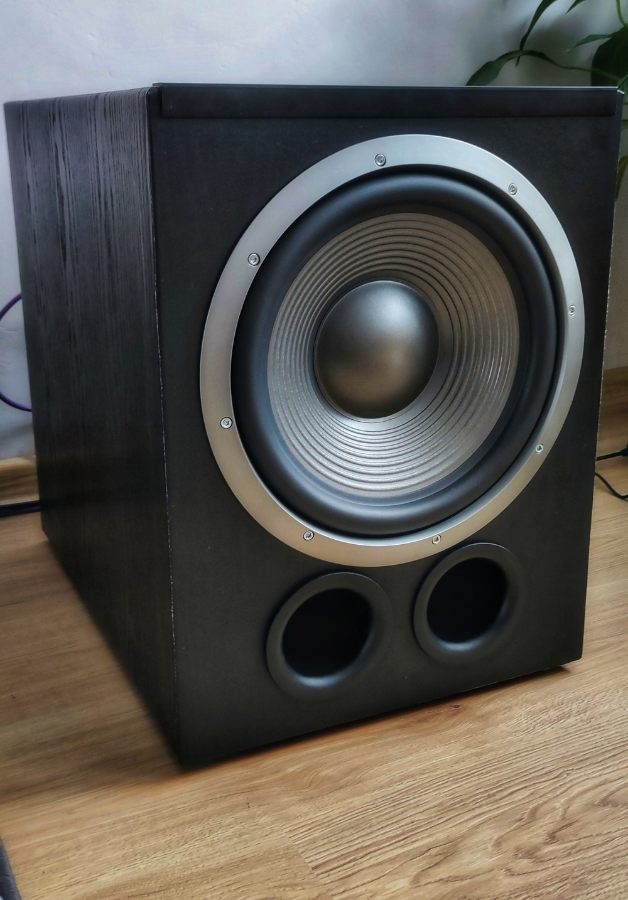

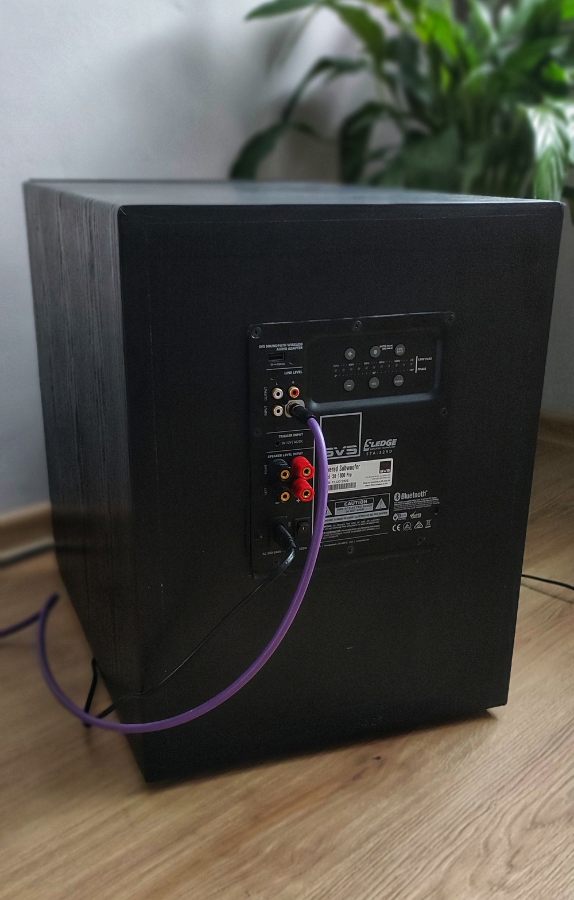

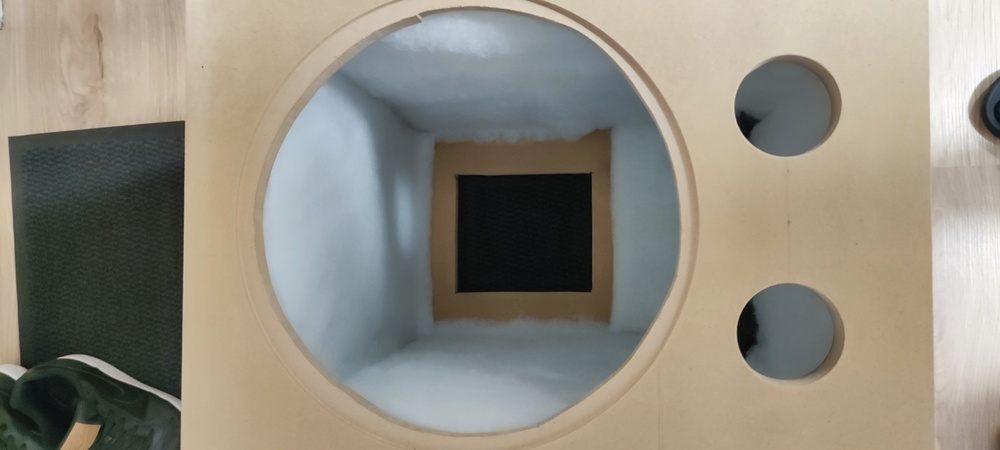

Witam a oto i pierwszy sub. Padło jednak na slaedge sta-325D. Bass reflex początkowo 2x7cm lecz powiększyłem na 2x10cm. Środek wzmocniony, rurki idą pod katem 90° do górnej ścianki. Całość wytłumiona matą do kolumn 50mm. Co do odsłuchu na prawdę daje radę w filmach 😀.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


IMG_20221101_111544-01-01-01.thumb.jpeg.f4b6041d8eef1f3c08299d2b3e975c20.jpegIMG_20221101_111801-02.thumb.jpeg.a384f2e34f987b023a590e115706110d.jpeg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Lubię to 3
