Zwrotnica kolumn Mission m32i


Andrety
 Share

Recommended Posts

Dzień dobry.
Mam do Was wielka prośbę.
Posiadam kolumny Mission m 32i , sa sprawne , brzmią ładnie ale.......
Jak zapewne wiecie , tony wysokotonowe są troszkę wycofane, takie za kocykiem.
Czy jest taka możliwość poprawienia coś w zwrotnicy by troszkę wydobyć szczegółów, czystości ? pewnie tak , tylko jestem laikiem w tej kwestii.
W internetach wiadomości prawie nie ma.
Bardzo proszę o jakieś rady , sugestie co zmienić w zwrotnicy.
Dziekuję.Pozdrawiam


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ale jeśli jesteś zupełnym laikiem, może być cinżko 😉 choćby dlatego,

że dobrze byłoby znać indukcyjność cewki L1 z tego schematu dolnego.

Tak ogólnie, to

wywalić wszystkie kondensatory 1-7 i zamiast tych pierwszych trzech

wlutować tylko jeden - 4,7 uF a zamiast tej czwórki tylko 12 uF - oczywiście MKP,

mogą być na 100 - 160 V oraz na początek zewrzeć  R 5.

Kabel do góry pasma polecam telefoniczny np. YTDY2x0,5 - czyli drut lity 0,5 mm.

To są operacje zakładające oczywiście prawidłową numerację elementów na płytce,

oraz wartość L1 w okolicach 0,32 mH ....

... i zamiast IV RP jest PRL II

Link to comment
Share on other sites

M32i to bi-wiring i chyba będzie łatwo prześledzić, czy kondensatory o ww. numerach

są oddzielone od części dla woofera i sprawdzić ich opis z tym, co jest na stronie.

Zwrotnica jest przekombinowana i powinna zawierać C 1 ( zamiast C1, C3 i C5 ),

po niej cewka L1 do minusa a po cewce drugi kondensator C2 ( zamiast C6, C2, C4 i C7 )

do samej kopułki.


Tak, jak w tym schemaciku. Poza tym poważne wątpliwości mam co do opisów

elementów w tym linku, bo wychodzą olbrzymie pojemności jako te niby C2,

mianowicie 20 + 32 + 32 + 0,68 czyli 84 uF ???      coś ktoś pokręcił ...

Dobrze byłoby gdybyś był w stanie określić - co jest na płytce włączone pomiędzy

zaciski góry pasma a samą kopułkę. Jeśli to się nie uda, raczej daj sobie spokój.

Innym wyjściem jest te trzy elementy zamontować poza płytką firmową dające

połączenie pomiędzy zaciskami a kopułką, choćby żeby się przekonać, czy są

rezerwy w układzie .... nie zapominając o tym R1 który służy do regulacji

poziomu dźwięku kopułki. Ale to raczej pomysł dla kogoś, kto wie, co rozłączyć ...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czyli wszystkie elementy połączone bezpośrednio z HF + i HF - / to te środkowe

zaciski, ale nieprzygotowanemu odradzam 😉

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

... i zamiast IV RP jest PRL II

Link to comment
Share on other sites

z oryginalną ciężka sprawa mają naładowane jakby nie wiadomo jakie to głośniki były 🙂 ,  w mordę ile tam tego ! , w takim przypadku zawsze radzę odbudowanie zwrotnicy od nowa z modyfikacjami , a starą do szafy  na te części stracisz 150  zł a masz przy sprzedaży do założenia oryginalne + bonus dla kupującego zwrotnice robione niech się przekona co lepsze ,  szukaj w necie może ktoś rozpisał nową zwrotnicę

Link to comment
Share on other sites

I to się nadaje ! 😉

Właściwie jeśli autor miał na myśli złomowe głośniki, to tak nakręcił, bo musiał.

Ale nawet zakładając, że nie są najlepsze, to znając przynajmniej z omomierza

ich oporności można zrobić "w ciemno" III rząd zarówno dla woofera, jak kopułki.

Akurat III rząd jest najbardziej przewidywalny, więc powinien zagrać.

Wszystkich elementów 7 ( słownie siedem 😉 ) bo do schemaciku powyższego

dochodzi rezystor, a dla dołu pasma dwie cewki plus jedna pojemność i wydaje się,

że powinno zagrać dużo lepiej.

Ale to też wymaga pewnej wiedzy i doświadczenia, niestety 😞

... i zamiast IV RP jest PRL II

Link to comment
Share on other sites

Absolutnie nic nie mam do kolumn , tyko fabryka naładowała zwrotnicę ,szok , poczytać poszukać może da się coś zrobić za powiedzmy 150 zł można mieć dopasowane do siebie kolumny przy przebudowie zwrotnicy , za ok 700-1000 zł nie ma teraz zbytnich rarytasów dużo lepszych ,

Link to comment
Share on other sites

Były najcieplejsze, ale odkrywając "kocyk" chciałeś je schłodzić 😉

Trochę podobny temat do Dali 450, czy Tannoy M2, ale poza zwrotnicą

dochodzi czasem ( Dali ) wymiana tweeterów.

W ramach walki z nudą mógłbyś zrobić listę - po lewej nr. elementu,

a po prawej ( jak umisz 😉 rozczytać ) jego wartość.

Coś by to może wyjaśniło w kwestii dziwnych wartości kondensatorów.

Wydaje się, że może brak przecinków, albo inne błędy.

A jakim wzmacniaczem je napędzasz i czy używasz bi-wiringu, bo dla wielu

cech dźwięku kable bywają ważne. Sam używam kabla solid.

... i zamiast IV RP jest PRL II

Link to comment
Share on other sites

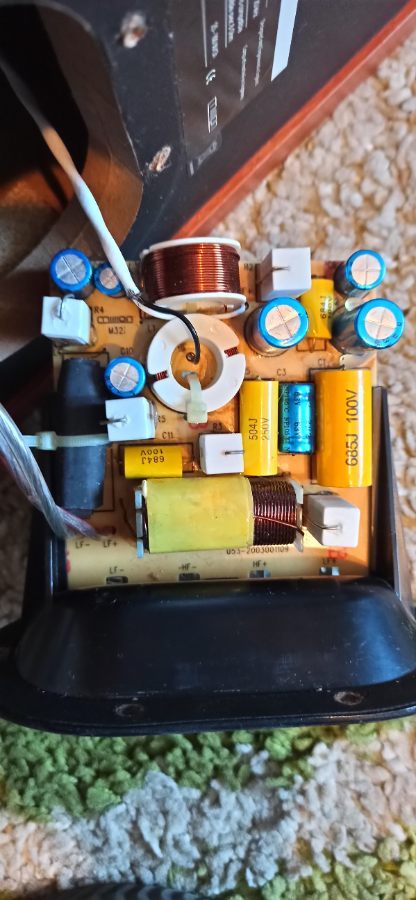

Jutro wyciągnę zwrotnice i będą próbował czytać:)

Wzmacniacz to Denon 720ae.

Nie używam Bi-Wiringu

W kolumnach raczej tweetera nie wymienię , bo wiecie jak on tam jest zbudowany. Z tymi Missionami to jest tak. Jak słucham Dire Straits to wysokie tony aż się wylewają,  czyściutko,  krystalicznie , ale jak włączę muzykę elektroniczną lub Sabaton to wysokie za kocem.





Link to comment
Share on other sites

Czy TV też próbujesz w ten sposób "racjonalizować" ?

Czyli jasność, nasycenie kolorów czy ostrość ma być dopasowana do shitowego,

starego, najlepiej archiwalnego filmu ...

To co się będzie działo, gdy włączysz sobie choćby "King Konga" Jacksona ?

Filmy były nawet kiedyś czarno - białe, nieostre,  migające ... poważnie np "Kid".

Czyli po naszemu "Brzdąc" Chaplina.

A w ogóle Dire Straits to przyzwoicie nagrane płyty i oznacza  to, że elektronika

jest tak nagrana i tyle ... też trzeba z tym żyć 😉 a gdybyś spróbował kabla solid

na wysokie mogło by to nieco przekaz ożywić. Albo wyłącznie ten kabel ...

... i zamiast IV RP jest PRL II

Link to comment
Share on other sites

29 minut temu, Andrety napisał:

Jutro wyciągnę zwrotnice i będą próbował czytać:)

Wzmacniacz to Denon 720ae.

Nie używam Bi-Wiringu

W kolumnach raczej tweetera nie wymienię , bo wiecie jak on tam jest zbudowany. Z tymi Missionami to jest tak. Jak słucham Dire Straits to wysokie tony aż się wylewają,  czyściutko,  krystalicznie , ale jak włączę muzykę elektroniczną lub Sabaton to wysokie za kocem.





Muzyka muzyce nierówna tak jak płyta płycie , czasem się też zastanawiam kolumny się zepsuły ??? , nie ma tak żeby wszystko było grane równo , normalna rzecz

Link to comment
Share on other sites

17 minut temu, audioburak napisał:

Czy TV też próbujesz w ten sposób "racjonalizować" ?

Czyli jasność, nasycenie kolorów czy ostrość ma być dopasowana do shitowego,

starego, najlepiej archiwalnego filmu ...

To co się będzie działo, gdy włączysz sobie choćby "King Konga" Jacksona ?

Filmy były nawet kiedyś czarno - białe, nieostre,  migające ... poważnie np "Kid".

Czyli po naszemu "Brzdąc" Chaplina.

A w ogóle Dire Straits to przyzwoicie nagrane płyty i oznacza  to, że elektronika

jest tak nagrana i tyle ... też trzeba z tym żyć 😉 a gdybyś spróbował kabla solid

na wysokie mogło by to nieco przekaz ożywić. Albo wyłącznie ten kabel ...

Jacksona też słuchałem,  dźwięk piękny,  problem w tym że głównie słucham elektronicznej muzyki.

Link to comment
Share on other sites

W dniu 31.05.2022 o 11:06, Andrety napisał:

Dzień dobry.
Mam do Was wielka prośbę.
Posiadam kolumny Mission m 32i , sa sprawne , brzmią ładnie ale.......
Jak zapewne wiecie , tony wysokotonowe są troszkę wycofane, takie za kocykiem.
Czy jest taka możliwość poprawienia coś w zwrotnicy by troszkę wydobyć szczegółów, czystości ? pewnie tak , tylko jestem laikiem w tej kwestii.
W internetach wiadomości prawie nie ma.
Bardzo proszę o jakieś rady , sugestie co zmienić w zwrotnicy.
Dziekuję.Pozdrawiam


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czasem wystarczy wymiana rezystora ceramicznego na inny, bardziej przejrzysty i w ogole od tego bym zaczal bo jest to najprostsze.

W dziale DIY masz mnostwo podobnych tematow.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Opera Callas, Gato Audio AMP-150 (klasa A/B), Aqua La Voce S2,
Tellurium Q Ultra Black, Hijiri HCI-R10, DIY
Link to comment
Share on other sites

1 minutę temu, rafa napisał:

Czasem wystarczy wymiana rezystora ceramicznego na inny, bardziej przejrzysty i w ogole od tego bym zaczal bo jest to najprostsze.

W dziale DIY masz mnostwo podobnych tematow.

Dzięki za podpowiedź, dzis zwarłem rezystor R1 . wysokie się ożywiły , jest ich więcej . Oznaczenie rezystora to (Ph) 5W1R8K . nigdzie nie nie moge znaleźć jakie on ma wartości..

Link to comment
Share on other sites

Raczej nie, tweeter bedzie glosniej gral. Ale wlasnie za glosno najpewniej.



Ja bym kupil MUNDORF MR10 o wartosciach 1.8, 1.5 , 1.2 i przetestowal wszystkie na ucho przy ktorym dzwiek odpowiada ci najbardziej. Sama zmiana rezystora na tego Mundorfa wprowadzi zmiany w dzwieku + ewentualne delikatne podglosnienie tweetera.

Tutaj gosc takie sprzedaje miedzy innymi

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Opera Callas, Gato Audio AMP-150 (klasa A/B), Aqua La Voce S2,
Tellurium Q Ultra Black, Hijiri HCI-R10, DIY
Link to comment
Share on other sites

2 minuty temu, rafa napisał:

Raczej nie, tweeter bedzie glosniej gral. Ale wlasnie za glosno najpewniej.



Ja bym kupil MUNDORF MR10 o wartosciach 1.8, 1.5 , 1.2 i przetestowal wszystkie na ucho przy ktorym dzwiek odpowiada ci najbardziej. Sama zmiana rezystora na tego Mundorfa wprowadzi zmiany w dzwieku + ewentualne delikatne podglosnienie tweetera.

Bardzo Ci dziękuję za podpowiedź

12 minut temu, rafa napisał:

Raczej nie, tweeter bedzie glosniej gral. Ale wlasnie za glosno najpewniej.



Ja bym kupil MUNDORF MR10 o wartosciach 1.8, 1.5 , 1.2 i przetestowal wszystkie na ucho przy ktorym dzwiek odpowiada ci najbardziej. Sama zmiana rezystora na tego Mundorfa wprowadzi zmiany w dzwieku + ewentualne delikatne podglosnienie tweetera.

Tutaj gosc takie sprzedaje miedzy innymi

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zobacze dziś w hurtowni , jak nie będzie  zamówię. W zwrotnicy jest na %W , te są 10 W , rozumiem że nie ma z tym problemu?

Link to comment
Share on other sites

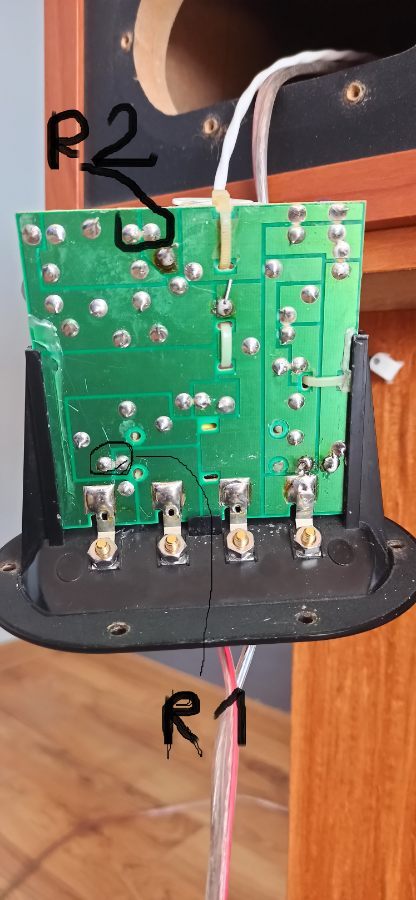

A masz pewnosc ze R1 i R2 sa w torze tweetera i sa czescia LPAD? Bo jak np R2 jest czescia filtra albo korektora impedancji to rozstrajasz zwrotnice. Bez schematu nie mozna dowolnie zwierac na tzw "pale" 😉



Opera Callas, Gato Audio AMP-150 (klasa A/B), Aqua La Voce S2,
Tellurium Q Ultra Black, Hijiri HCI-R10, DIY
Link to comment
Share on other sites

Nie mam pojęcia , tak to jest jak ktoś nie ma pojęcia , a próbuje rzeźbić 🙂



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

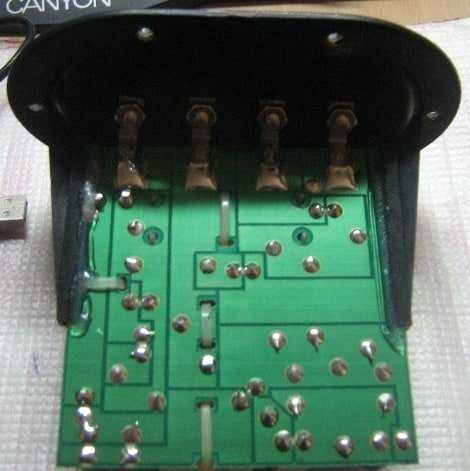

tak jak piszesz , pierwszy ten na wejściu można w miarę dowolnie wymieniać ,  ten drugi razem z równoległym   żeby nie zmienić częstotliwości podziału , pierwszego kondensator nie ''widzi''   drugi już tak i jego samego zmiana miesza w częstotliwości podziału stąd robi się L-PAD  z rezystorem równoległym do wysokotonowego żeby to zniwelować , działanie rezystora między kondensatorem a wysokotonowym  doskonale widać przy zwrotnicy 6dB/oct  dla wysokotonowego gdzie rezystorem nie tylko tłumi się wysokotonowy ale i ''dogina'' charakterystykę  wysokotonowego przy częstotliwości podziału z niskotonowym , zawsze polecam trochę lektury 🙂 ,

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

Godzinę temu, jarekb napisał:

tak jak piszesz , pierwszy ten na wejściu można w miarę dowolnie wymieniać ,  ten drugi razem z równoległym   żeby nie zmienić częstotliwości podziału , pierwszego kondensator nie ''widzi''   drugi już tak i jego samego zmiana miesza w częstotliwości podziału stąd robi się L-PAD  z rezystorem równoległym do wysokotonowego żeby to zniwelować , działanie rezystora między kondensatorem a wysokotonowym  doskonale widać przy zwrotnicy 6dB/oct  dla wysokotonowego gdzie rezystorem nie tylko tłumi się wysokotonowy ale i ''dogina'' charakterystykę  wysokotonowego przy częstotliwości podziału z niskotonowym , zawsze polecam trochę lektury 🙂 ,

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dziękuję za odpowiedź.

Czytałem treść z linku.

Dla mnie to losu czarna magia :)

Czyli bezpiecznie podmienić R1  i tak zrobię.

Link to comment
Share on other sites
