Lampizacja Pcm 1702

[slawek.xm]

Godzinę temu, woldo4 napisał:

rezystor konwersji bliżej PCM czy lampy?,czy bez różnicy

jak najbliżej lampy

a jeśli przewody z dac są dłuższe niż kilka cm to mocno skręcić je trzeba

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Albercik87]

W dniu 23.10.2022 o 21:09, slawek.xm napisał:

W dniu 23.10.2022 o 20:00, woldo4 napisał:

rezystor konwersji bliżej PCM czy lampy?,czy bez różnicy

jak najbliżej lampy

a jeśli przewody z dac są dłuższe niż kilka cm to mocno skręcić je trzeba

A jakiej on ma być wartości (ecc88), bo gdzie nie zajrzeć to co innego piszą. W projekcie z tego wątku jest to 33 ohmy. Spotkałem się proponowanymi wartościami 330 a nawet 750 ale także gdzieś na Audiokarma ktoś pisał, ze te kości grają najlepiej przy mniejszej minimalnych wartościach - podawali 10 ohm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

Godzinę temu, Albercik87 napisał:

A jakiej on ma być wartości (ecc88), bo gdzie nie zajrzeć to co innego piszą. W projekcie z tego wątku jest to 33 ohmy. Spotkałem się proponowanymi wartościami 330 a nawet 750 ale także gdzieś na Audiokarma ktoś pisał, ze te kości grają najlepiej przy mniejszej minimalnych wartościach - podawali 10 ohm.

najlepiej jak najniższej ale im mniejszy rezystor konwersji tym układ musi mieć większe wzmocnienie

dobrać trzeba tak by analog miał wzmocnienie wystsrczające

zacznij od malego i jeśli będzie zbyt cicho zwiększaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Albercik87]

W dniu 13.10.2022 o 22:04, slawek.xm napisał:

wada rozwiazania to impedancja wyjsciowa rowna połowie oporu lampy w punkcie pracy ale dlatego ,że nastepnym elementem jest wzmacniacz lampowy mozna to zrobić bez problemu

A czy w przypadku mojej Jolidy 1501 można tak zrobić?
Input Impedance:47Kohms

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tu jest schemat Jolki



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Października 2022 przez Albercik87

[dominikurbanski]

W dniu 13.10.2022 o 22:04, slawek.xm napisał:

jesli nastepnym ukladem jest wzmacniacz lampowy to ma on duza impedancję wejściową

Sławku dowiedziałem się że impedancja wzmacniacza to 47k. Więc czy w tym przypadku Twój układ będzie ok na rezystorze konwersji 33ohm?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

W dniu 13.10.2022 o 22:18, wojkubi napisał:

Jeżeli kondensator wyjściowy ma 0,47uF to wejście wzmacniacza powinno mieć 100kohm.Im mniejsza pojemność sprzęgająca tym bardziej obcięte są tony niskie.Jak koledzy pisali rodzaj kondensatora czy rezystora czy lampy ma niestety wpływ na brzmienie.O zasilaczu nie wspomnę.

Nie zauważyłem w moim systemie problemów z basem na 0.47uf na wyjściu, mimo impedancji wejściowej wzmaka 47k.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

31 minut temu, dominikurbanski napisał:

Więc czy w tym przypadku Twój układ będzie ok na rezystorze konwersji 33ohm?

tak

rezystor konwersji nie ma znaczenia jeśli chodzi o impedancje wyjściową

warto go dobrać idealnie do wzmocnienia reszty toru tak by potencjometr głośności jak najmniej tłumił sygnał przy odsłuchu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominikurbanski]

Znalazłem 2 trafa do ukladu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jest problem z trafem na 9v żarzenia. Mógłbyś mi wkleić układ zasilacza pod anodę i żarzenie?

Boję się że 180v będzie trochę mało a anodę.

... na anodę. 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

13 godzin temu, dominikurbanski napisał:

Znalazłem 2 trafa do ukladu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jest problem z trafem na 9v żarzenia. Mógłbyś mi wkleić układ zasilacza pod anodę i żarzenie?

Boję się że 180v będzie trochę mało a anodę.

... na anodę. 😉

jak będę miał chwilę

to pokaże to co mi się sprawdza w żarzeniu

ale jak chcesz dobry zasilacz to bardzo polecam kupić płytkę Muzga i wg jego schematu i instrukcji zbudować zasilacz , trafo też u niego dostaniesz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominikurbanski]

W dniu 13.10.2022 o 22:21, slawek.xm napisał:

W dniu 13.10.2022 o 22:16, dominikurbanski napisał:

Jakie trafo powinienem zastosować do układu o którym wspominasz? Chodzi o uzwojenia wtorne.

160V-200V 100mA dla anodowego

i 9V 1,5 A na żarzenie

Chciałbym spróbować sklecić coś sam na zasilanie Twojego układu i przy zastosowaniu parametrów trafa które opisałeś. Może kolejny projekt zrobię na układzie Muzga.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

22 minuty temu, dominikurbanski napisał:

Chciałbym spróbować sklecić coś sam na zasilanie Twojego układu i przy zastosowaniu parametrów trafa które opisałeś. Może kolejny projekt zrobię na układzie Muzga.

zrób zatem zasilacz anodowy na razie na wzór tego co masz

jesli trafo nie ma odczepu 9 V tylko np 6,5V to trzeba dowinąć 2,5 V drutem takiej grubosci jak jest na 6,5V lub zamówić na konkretne napięcie

do mojego zasilacza żarzenia potrzebny jest mostek prostowniczy na minimum 5 A kondensator 10000uF/25V snap in 2x układ LM317 i rezystory ok 4 om do dobrania w źródle prądowym tak by napięcie na nogach żarzenia było 6,3V z odchyłką 5 %

14 godzin temu, dominikurbanski napisał:

Boję się że 180v będzie trochę mało a anodę.

wystarczy

spadek napięcia na mosfecie musi być ok 70-80 V by wyjść poza zakres nieliniowości pojemności

zostaje ok 100V na lampę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominikurbanski]

Czyli rozumiem że takie trafo wystarczy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

1 godzinę temu, dominikurbanski napisał:

Czyli rozumiem że takie trafo wystarczy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

powinno

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominikurbanski]

Dzięki 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

3 godziny temu, dominikurbanski napisał:

Dzięki 🙂

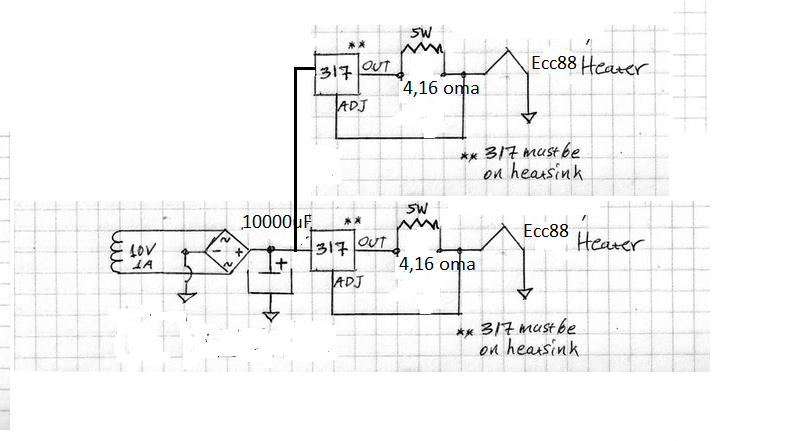

rezystor 4,16 oma z grubsza obliczony na prąd 300mA należy dopasować tak by spadek napięcia na nogach żarzenia lampy był blisko 6,3V ....prąd pobierany przez lampę może się różnić w zależności od egzemplarza ważne jest napięcie zarzenia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Listopada 2022 przez slawek.xm

[dominikurbanski]

Widzę że w tym zasilaczu prostujemy napiecie. Gdzieś czytałem że lepiej jest zarzyc zmiennym. Czy to ma jakiś lepszy a może degradujący wpływ na dźwięk?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

1 minutę temu, dominikurbanski napisał:

Widzę że w tym zasilaczu prostujemy napiecie. Gdzieś czytałem że lepiej jest zarzyc zmiennym. Czy to ma jakiś lepszy a może degradujący wpływ na dźwięk?

możesz żarzyć zmiennym jeśli chcesz spróbować tylko trzeba symetryzację do masy zrobić

ale ja zawsze stosuję żarzenie napięciem stałym

wg mnie tak jest lepiej dla dźwięku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominikurbanski]

W dniu 13.10.2022 o 22:21, slawek.xm napisał:

jak chcesz zainwestować w plytki

to złóż układ zasilacza i pre na układach Muzga

nie będziesz musial się bawić punkt-punkt

lampy ecc81 mogę wyslać Ci w prezencie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Powoli zaczynam zabawę w lampizacje. Mam też w głowie daca na chińskiej płytce

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Wspominałeś coś o wysyłce ecc81. Czy oferta nadal aktualna?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

W dniu 24.11.2022 o 14:30, dominikurbanski napisał:

Wspominałeś coś o wysyłce ecc81. Czy oferta nadal aktualna?

tak

wyślij mi adres na pw

w przyszłym tygodniu postaram się wysłać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominikurbanski]

54 minuty temu, slawek.xm napisał:

tak

Dziękuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominikurbanski]

W dniu 14.10.2022 o 16:55, slawek.xm napisał:





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy kondensator wyjściowy 1uf może być np. 0.47uf? Nie mogę znaleźć dobrego konda 1uf np miflex Kcpu 1





W dniu 14.10.2022 o 16:55, slawek.xm napisał:





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy kondensator wyjściowy 1uf może być np. 0.47uf? Nie mogę znaleźć dobrego konda 1uf np miflex Kcpu 1

4 minuty temu, dominikurbanski napisał:

Czy kondensator wyjściowy 1uf może być np. 0.47uf? Nie mogę znaleźć dobrego konda 1uf np miflex Kcpu 1





Czy kondensator wyjściowy 1uf może być np. 0.47uf? Nie mogę znaleźć dobrego konda 1uf np miflex Kcpu 1

Znalazłem.... ale cena zabija

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

26 minut temu, dominikurbanski napisał:

Czy kondensator wyjściowy 1uf może być np. 0.47uf

ceny są astronomiczne dobrych kondów

najlepiej sprawdzić nausznie jak będzie

czyli wrzuć najpierw 0,47 uF posłuchaj

potem dolutuj drugie 0,47 uf (jakikolwiek foliowy byle napięcie było ok)

jeśli niskiego basu będzie zdecydowanie więcej to jednak trzeba dać większy kond niż 0,47uf

---------

przepraszam , że jeszcze nie wysłałem lamp ale na pewno wyślę

dam Ci dwie albo trzy sztuki byś wybrał najlepszą lub miał na zapas w razie czego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominikurbanski]

Godzinę temu, slawek.xm napisał:



najlepiej sprawdzić nausznie jak będzie

czyli wrzuć najpierw 0,47 uF posłuchaj

potem dolutuj drugie 0,47 uf (jakikolwiek foliowy byle napięcie było ok)

jeśli niskiego basu będzie zdecydowanie więcej to jednak trzeba dać większy kond niż 0,47uf

---------

przepraszam , że jeszcze nie wysłałem lamp ale na pewno wyślę

dam Ci dwie albo trzy sztuki byś wybrał najlepszą lub miał na zapas w razie czego

Spokojnie 🙂 Nie pisałem żeby Cie poganiać. Po prostu robię zakupy i zastanawiałem się nad wartościami kondów, bo nie chciałbym wsadzic tam lipy. A później stwierdzę że cała robota w drzazgi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Albercik87]

Godzinę temu, dominikurbanski napisał:

Spokojnie 🙂 Nie pisałem żeby Cie poganiać. Po prostu robię zakupy i zastanawiałem się nad wartościami kondów, bo nie chciałbym wsadzic tam lipy. A później stwierdzę że cała robota w drzazgi.

Ja dałem takie i jestem zadowolony. Wcześniej używałem ich w zwrotnicach na tweetery.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2 godziny temu, slawek.xm napisał:

czyli wrzuć najpierw 0,47 uF posłuchaj

potem dolutuj drugie 0,47 uf (jakikolwiek foliowy byle napięcie było ok)

jeśli niskiego basu będzie zdecydowanie więcej to jednak trzeba dać większy kond niż 0,47uf

Ja zauważyłem coś takiego. Wstawiłem najpierw (to znaczy kolega z forum) rezystor konwersji 100 ohm. po zmianie na 75 nastąpił zauważalny przyrost basu/zmulene. Musiałem wrócić do 100.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

To ożywienie to jazgot zniekształceń. Zejdź rezystorem konwersji jak najniżej a poszukaj innego elementu który ci zamula brzmienie. Przy niższej wartości będzie łagodniej ale z większą kulturą i wszystkimi detalami.

Do autora wątku, to przede wszystkim jakość, rodzaj elementów ma znaczenie. Lampy, kondensatory na wyjściu i rezystory konwersji. Te elementy mogą poprawić lub popsuć brzmienie. Trzeba to na słuch dobierać. Napięcie lamp jest nie do usłyszenia, wpływa jednak na ich trwałość. Nic nie piszesz o głośnikach, a te również muszą być dobrane do całości. Gra cały system jak to często można przeczytać na tej stronie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Albercik87]

W dniu 11.12.2022 o 13:51, Kris_54701 napisał:

To ożywienie to jazgot zniekształceń. Zejdź rezystorem konwersji jak najniżej a poszukaj innego elementu który ci zamula brzmienie. Przy niższej wartości będzie łagodniej ale z większą kulturą i wszystkimi detalami.

Wpiąłem jeszcze raz 75 Ohm i znowu dźwięk zrobił się taki przytkany (jakby kocyk) ale bas mocniejszy, średnica jakoś mocno się nie zmieniła ale mniejsze wybrzmienia blach, smaczki słychać ciszej. Jest po prostu ciemniej. Co tu może mi mulić? Reszta systemu na pewno nie, bo z DACem gra normalnie, dźwiękiem zbliżonym (równowagą tonalną) do tego CD-ka. Rezystory Dale, kondensatory 1uf -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , lampy e88cc Miniwatty Philipsa.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Albercik87]

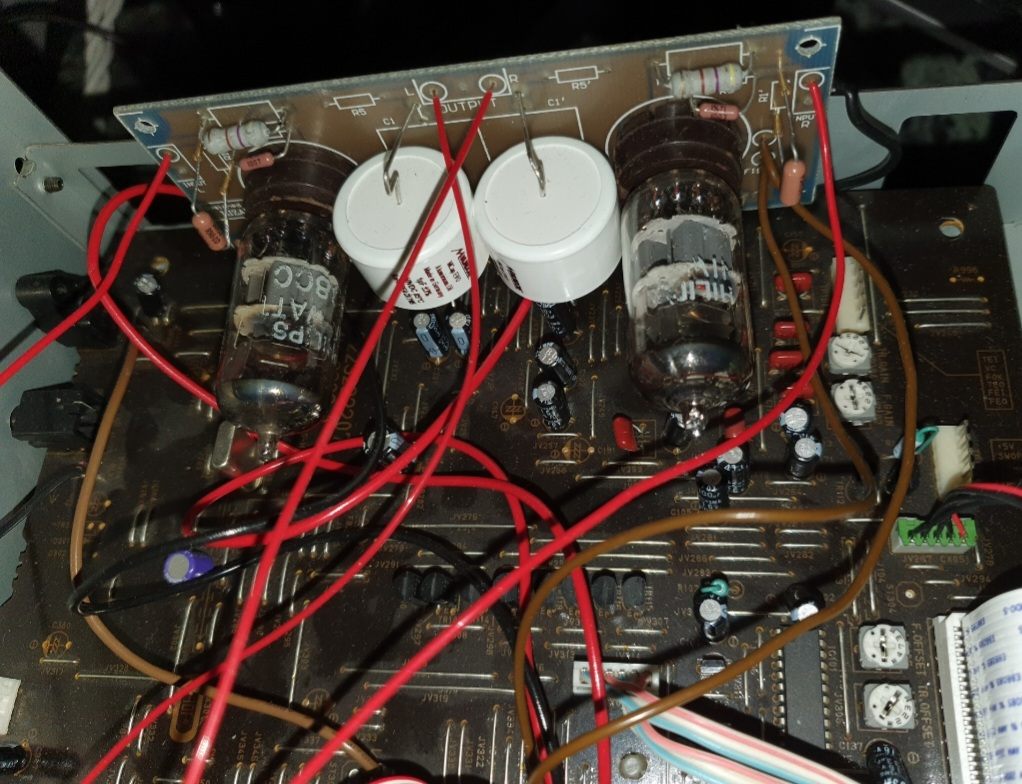

A jaki wpływ na dźwięk ma wartość tych białych kondensatorów na wyjściu. Coś kojarzę, że ma (nie pamiętam gdzie czytałem).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Albercik87]

W dniu 6.12.2022 o 21:03, slawek.xm napisał:

ceny są astronomiczne dobrych kondów

najlepiej sprawdzić nausznie jak będzie

czyli wrzuć najpierw 0,47 uF posłuchaj

potem dolutuj drugie 0,47 uf (jakikolwiek foliowy byle napięcie było ok)

jeśli niskiego basu będzie zdecydowanie więcej to jednak trzeba dać większy kond niż 0,47uf

Czy te kondensatory (ich wartość) mogą mieć związek z tym co opisuję u siebie (dwa posty wyżej)? Kolega @Kris_54701 pisze, ze trzeba z rezystorem konwersji zejść jak najniżej a mi już przy zmianie 100 (na moje ucho z tą wartością jest ok, chociaż szczerze mówiąc z neutralnym IC trochę brakuje basu; z Mogami 2534 i Atlasem jest lepiej, to kable grające nieco ciemniej).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

6 godzin temu, Albercik87 napisał:

Czy te kondensatory (ich wartość) mogą mieć związek z tym co opisuję u siebie (dwa posty wyżej)? Kolega @Kris_54701 pisze, ze trzeba z rezystorem konwersji zejść jak najniżej a mi już przy zmianie 100 (na moje ucho z tą wartością jest ok, chociaż szczerze mówiąc z neutralnym IC trochę brakuje basu; z Mogami 2534 i Atlasem jest lepiej, to kable grające nieco ciemniej).

nie

pisaliśmy o kondensatorze wyjściowym szeregowym w torze sygnału , blokującym napięcie stałe

wartość tego konda zależy od impedancji wejściowej następnego stopnia za analogiem lampowym dac

w teorii rezystor konwersji przy przetworniku D/A o wyjściach prądowych powiniem mieć jak najmniejszą wartość by prąd z dac miał jak najmniejszy opór płynąc do masy

jednak nie zawsze jest możliwe zejście do pojedynczych omów lub więszy rezystor może subiektywnie brzmieć lepiej

wszystko zależy od układu , wzmocnienia analogu i własnych preferencji

kondensator związany z rezystorem konwersji jest umieszczany równolegle do rezystora konwersji i służy do łagodnego filtrowania częstotliwości powyżej 20khz , jest to filtr analogowy wycinający szumy  poza częstotliwościami słyszalnymi , które często mają wpływ na pasmo słyszalne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Albercik87]

W dniu 6.12.2022 o 22:12, dominikurbanski napisał:

Spokojnie 🙂 Nie pisałem żeby Cie poganiać. Po prostu robię zakupy i zastanawiałem się nad wartościami kondów, bo nie chciałbym wsadzic tam lipy. A później stwierdzę że cała robota w drzazgi.

Jaki rezystor konwersji (wartość) masz włożony u siebie? Próbowałeś różnych wartości?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominikurbanski]

30 minut temu, Albercik87 napisał:

konwersji (wartość) masz włożony u siebie? Próbowałeś różnych wartości?

U mnie jest obecnie 33R. Nie wiem co tam siedzi, pewnie jakiś no name. Może pokombinuje z czymś lepszym... Dale, Allen Bradley.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
