pcb bezpłatnie oddam w dobre ręce..

[silver_sound]

testowe, ale nadające się do wykorzystania pcb do avt 5045, do wzmacniacza analog devices mosfet, 400-500/4schemat w innym temacie na forum. koszty przesyłki pokrywa zainteresowany.

jk

płytki nie mają soldermaski, i sita z zaznaczeniem lokacji elementów, i czasami brak przewierceń w punktach lutowniczych. zapewniam pomoc przy uruchomieniu w sensie odpowiedzi i porad . układy raczej dla zaawansowanych elektroników z warsztatem/ oscyloskop, zasilacz labolatoryjny, generator sygnałowy/prostokąt sinusoida i trójkąt obosieczny

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Fajny. Nietypowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[silver_sound]

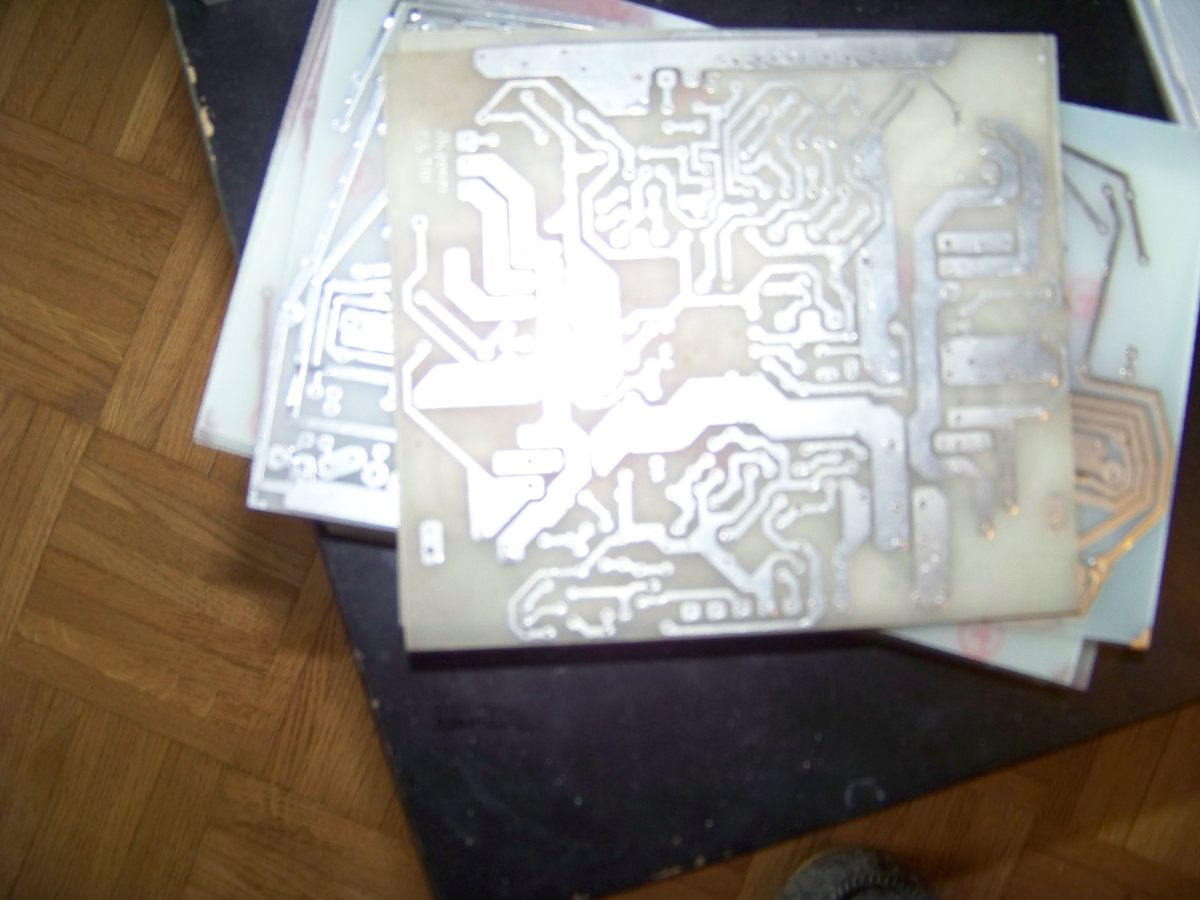

fotki tych płytek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adalbert]

Cześć Silver_ sound .

Czy mógłbyś mi odpowiedzieć dlaczego w kicie do    IRFP 9240 jako para jest użyty IRFP450.

Gdzieś już kiedyś czytałem na ten temat, że ten jest odpowiedniejszy, ale nie pamiętam argumentów przedstawionych  za tym.

Pzdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[silver_sound]

irfp 450 ma bardziej zbliżone Rds i prąd max a przy bardzo płytkich pętlach 10-15 dB globalnych to poprawia symetryczność pracy układu, O ILE PAMIĘTAM 450 MA TEŻBARDZIEJ ZBLIŻONĄ POJEMNOŚĆ BRAMKA/ŹRÓDŁO.

ja swoje układy odpalam bez globalnego, zatem widze na oscyloskopie, czy mam symetrie, podłączenie globalnego tylko "dopieszcza konstrukcje, bo może pracować i bez niego...

u mnie DF  waha się w okolicy 200-500, gdzie 20 pozyskuje konstrukcją właściwą, a tylko ok 10 razy zwiększa tem parametr ujemne. w porównaniu do innych układów, gdzie ujemne mnoży wartość df, kilkaset do tysęcy razy, tyle ile ma pętla globalna.
