parametryczna regulacja barwy

[silver_sound]

Witam

Szukam schematu, ideowego lub blokowego, aby załapać od czego zacząć projektując coś swojego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Zależ jaka konkretność to ma być. To są albo filtry zmiennych stanu, albo z żyratorami przestrajanymi.

Niezawodny Self:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Peavey paramid

Żyratory to wiadomo:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[silver_sound]

Dzięki, mam od czego zacząć

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[silver_sound]

Wybrałem rozwiązanie pośrednie. dla regulacji dodatniej lub ujemnej +/- 6dB, niskich i wysokich filtry górnozaporowy dla niskich, i dolnozaporowy dla wysokich z możliwością regulacji f odcięcia. żyratorowy typu eq dla średnich ze stałą f i rozważam czy dawać możliwość regulacji dobroci... ten filtr widze jako wyłączany, i całość regulacji barwy, wyłączana mechanicznie aby nie wprowadzała niespodzianek fazowych. teraz pozostaje analiza ile kwasu fazy wprowadzają te filtry, i czy nie rozbudować tego z wykorzystaniem rozwiązań marki NAKAMICHI, aby do granic moich możliwości konstrukcyjnych wyeliminować niespójności fazowe...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Dobroć na końcu, najpierw regulacja częstotliwości. Jeżeli stała częstotliwość, to zwykły baxandall, po co żyrator

Filtry analogowe przesuwają fazę, tego się nie uniknie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[silver_sound]

braxandal jest wredny, brak ci 50 hz, kręcisz, i wywalasz na clipy 10dB więcej niż chciane 50 hercoli,  20 hz..., dlatego wybrałem parametryczny bo nie ma tej wady.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Stycznia 2023 przez silver_sound

[przemak]

2 minuty temu, silver_sound napisał:

braxandal jest wredny, brak ci 50 hz, kręcisz, i wywalasz na clipy 20 hz..., dlatego wybrałem parametryczny bo nie ma tej wady.

W średnicy kręcisz średnicą i nic nie wywala. Do wzmacniaczy basowych robiłem czterozakresowego baxandalla, działał. Wiadomo, że szeroko, ale w regulacji barwy chodzi o szerokie filtry.

Parametryczny ma regulowane parametry. Jak nie ma regulowanej częstotliwości (i dobroci) to nie jest parametryczny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[silver_sound]

dlatego napisałem, że myśle nad wariantem pośrednim, czyli uproszczonym, czyli, że rezygnuje z pewnych mniej potrzebnych regulacji, aby nie przerosło moich możliwości konstrukcyjnych... bo alternatywą jest klasyczny żyratorowy eq 10-15 częstotliwości.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Stycznia 2023 przez silver_sound

[przemak]

To przełączane częstotliwości środkowe są najlepszym rozwiązaniem. Trzy zwykle wystarczą, wtedy tani przełącznik trzypozycyjny hebelkowy mini on-off-on i działa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[silver_sound]

w niszy proaudio jest wielce szanowana firma  o ile pamiętam, BSS, która produkuje eq tercjowe, które nie wprowadza kwasów fazowych, dziś można te urządzenia kupić za 30% wartości początkowej, tylko w rastrze RACK 19 cali, ciut inna niż sprzęt domowy...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Stycznia 2023 przez silver_sound

[przemak]

Nie wiem co to są kwasy fazowe, ale korekcja wprowadza przesunięcia fazowe zależne od wzmocnienia i dobroci i nic się na to nie poradzi, nawet na tym forum 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[silver_sound]

19 minut temu, przemak napisał:

To przełączane częstotliwości środkowe są najlepszym rozwiązaniem. Trzy zwykle wystarczą, wtedy tani przełącznik trzypozycyjny hebelkowy mini on-off-on i działa.

też dobre rozwiązanie, dzięki kolego za pomysł...

kwasy fazowe to moje określenie przesunięć fazowych wprowadzanych przez jakiś urządzenie/rozwiązanie

osobiście, a jestem niedowiarkiem, porównywałem eq, DBX, i nie z najniższej pólki, i w porównaniu z BSS, wypadło że padaka...dlatego realizatorzy czasami preferują te urządzenia BSS  nad cyfrowe..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Stycznia 2023 przez silver_sound

[przemak]

13 minut temu, silver_sound napisał:

kwasy fazowe to moje określenie przesunięć fazowych wprowadzanych przez jakiś urządzenie/rozwiązanie

No to nie ma analogowego korektora który by tego nie czynił.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[silver_sound]

masz racje kolego, ale próbować można i trzeba, tak skonstruować aby wyeliminować, albo zmniejszyć tą wade..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

15 minut temu, silver_sound napisał:

masz racje kolego, ale próbować można i trzeba, tak skonstruować aby wyeliminować, albo zmniejszyć tą wade..

A to faktycznie się wpasowujesz na forum. Mamy już dyfuzory za głośnikami, teraz korektory analogowe z liniową fazą. Super.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[silver_sound]

jestem z niszy proaudio, i osobiście porównywałem te urządzenia, o których pisałem, osobiście też testowałem wyroby firmy NAKAMICHI, i wiem co pisze. proponuje dowiedzieć się więcej o obu firmach, i wiem,że pewne rozwiązania są możliwe, to że kolega tego nie wie raczej nie jest moją winą..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

38 minut temu, silver_sound napisał:

osobiście

Tak, to zmienia wszystko. Charakterystyk Bodego nie pokażesz, bo po co.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bolo_senor]

8 godzin temu, przemak napisał:

żyrator

żyrandol ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[silver_sound]

8 godzin temu, przemak napisał:

Tak, to zmienia wszystko. Charakterystyk Bodego nie pokażesz, bo po co.

jest taka książka... analogowe układy scalone, autorstwa panów Nadachowskiego i Kulki. proponuje zdobyć i zapoznać się z treścią. niestety wiedza oparta na google i wikipedii nie wystarcza.



żyrator jest elektronicznie pozyskiwanym odpowiednikiem indukcyjności, co pozwala na skonstruowanie szeregowego układu rezonansowego przy pomocy jednego tranzystora i kilku innych elementów. to najprościej, a lepiej z z operacyəniakiem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

Nie to forum. Musisz sie udac na groupDIY i uzyc tłumacza 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[silver_sound]

układy tu zaprezentowane łączy ta sama zasada działania, filtrowanie uzyskuje się wstawiając >coś w pętli ujemnego sprzężenia zwrotnego. mam pomysł aby zrobić to samo, ale wykorzystując bardziej rozbudowane> coś..np filtry 2 rzędu. teoretycznie się zgadza, ale jak taki filtr odwróci faze to mamy z ujemnego , dodatnie sprzężenie i fajny generator.. szkoda że nie ma z czasów prl archiwów, miesięczników typu radioelektronik i innnych, bo przypominam sobie taki parametryczny był w którymś z nich publikowany.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Stycznia 2023 przez silver_sound

[mkmar]

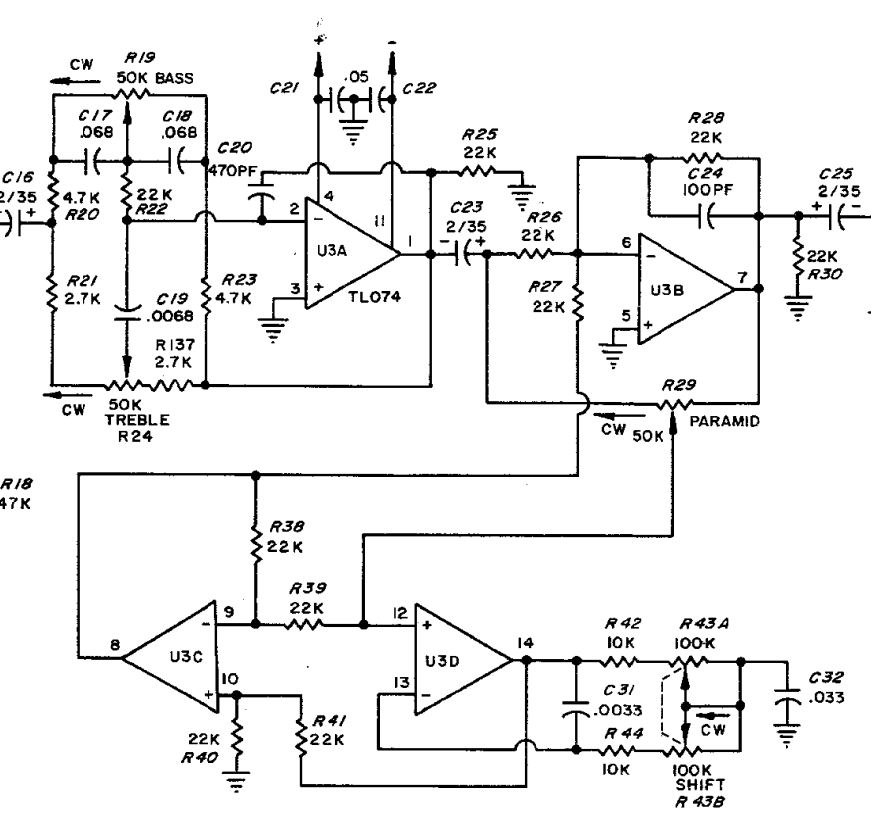

Chodzi Ci może o ten:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

RE 9/89 W tamtych czasach robiłem go i działał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[silver_sound]

dzięki na rysunku wyjaśnie o co mi chodzi. jak widzisz można regulować f filtra czy to górnoprzepustowego, czy dolnoprzepustowego, i odejmować /osłabiać ten zakres, albo wzmacniać/ dodawać.. moim zdaniem rozwiązanie to jest lepsze od braxandala, bo nie przeciąża głośników, basowego zbyt niskimi f, oraz drivera zbyt wysokimi, grzejąc tylko cewki, bo oba głośniki nie przetwarzają za niskich, i za wysokich=wysokotonowy, a braxandal im to funduje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

W dniu 1.02.2023 o 10:24, silver_sound napisał:

jak widzisz można regulować f filtra czy to górnoprzepustowego, czy dolnoprzepustowego, i odejmować /osłabiać ten zakres, albo wzmacniać/ dodawać.

Możesz zaprezentować jakiś schemat jak chcesz to zrobić? Odniosłem wrażenie że twoim celem było wyeliminowanie przesunięć fazowych. Czy to rozwiązanie o którym napisałeś wyżej eliminuje tą wadę filtrów?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[silver_sound]

na razie są to założenia. wiadomo ,że przesunięć nie da się uniknąć, ale można je ograniczyć do znośnego poziomu, nie więcej niż 90 st, zamiast popularnych filtrów zastosować filtry z wielokrotnym sprzężeniem zwrotnym, jeśli będzie to konieczne uzyskanie wymaganej właściwości filtru przez różnicowanie, które zastosowała firma nakamichi. założenia teoretyczne trzeba przetestować na układzie testowym. wiem że jest to wykonalne, bo podobne rozwiązania stosuje też firma BSS z niszy proaudio. są to działania raczej komercyjne, zatem nawet jak mi się uda, schematu nie opublikuje, ale gotowy efekt będzie do nabycia w preampie pewnej firmy, bo nasz naród nie szanuje własności intelektualnej..
