Platforma pod bass shaker'y, plan, realizacja, konfiguracja, podzielcie się swoim doświadczeniem/konstrukcjami

[Jay22]



13 minut temu, Gmow1977 napisał:

Też mi się tak wydaje.Ale zakładam, że  wynalazcy mieli koncept montażu właśnie ZA sofą,bez dodatkowych (udziwień /desek) co skutkowałoby też  "efektem  dźwigni.Wydaje mi się że w przypadku montażu Earthquaków tak jak na pierwszym filmie bez tych blach  (przedłużone deski) da podobny efekt a nawet chyba  mocniejszy...

Liczę ,że Autor pochwali się po Weekendzie i zda nam relację z montażu...👍

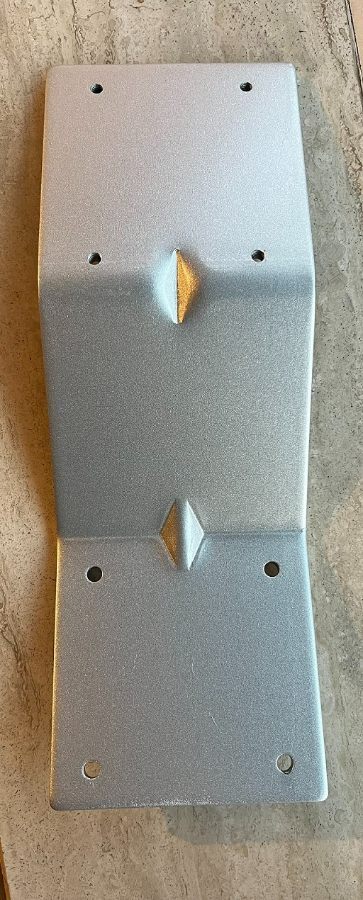

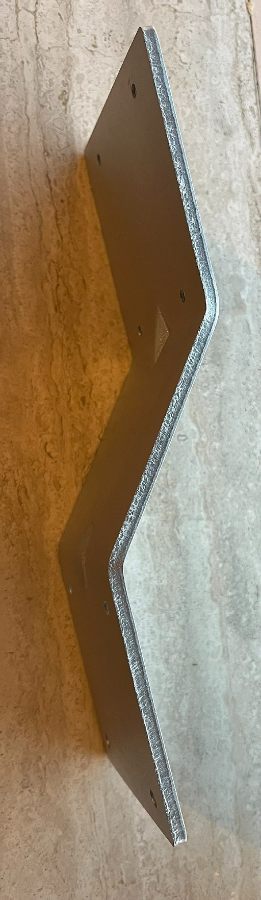

Ta blacha jest również od wynalazców Earthquake i tak jak piszesz, zalecają nawet w instrukcji montaż za kanapą, podają równiez jaki wymiar powinna mieć platforma (jeśli ktoś decyduje się na takie rozwiązanie)

Dostałem już potwierdzenie nadania paczki z wibroizolatorami, będzie jutro.

Brakuje mi już tylko sklejki, desek i śrub montażowych.

Postaram się zdążyć przynajmniej złożyć to wszystko, najdłużej zejdzie przy montażu samej kanapy bezpośrednio do platformy, mało poręczne to wszystko, a druga sprawa - prawidłowe skonfigurowanie.

Dynacord nie jest tak popularny jak chociażby Behringer NX, wszędzie jest pełno tej "suszarki" na forach internetowych, a taki Dynacord... no cóż, zapewne mniej popularny, bo nie wychodzi $/W tak opłacalnie, jak wspomniany wcześniej producent lub chociażby Crown z serii XLS...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

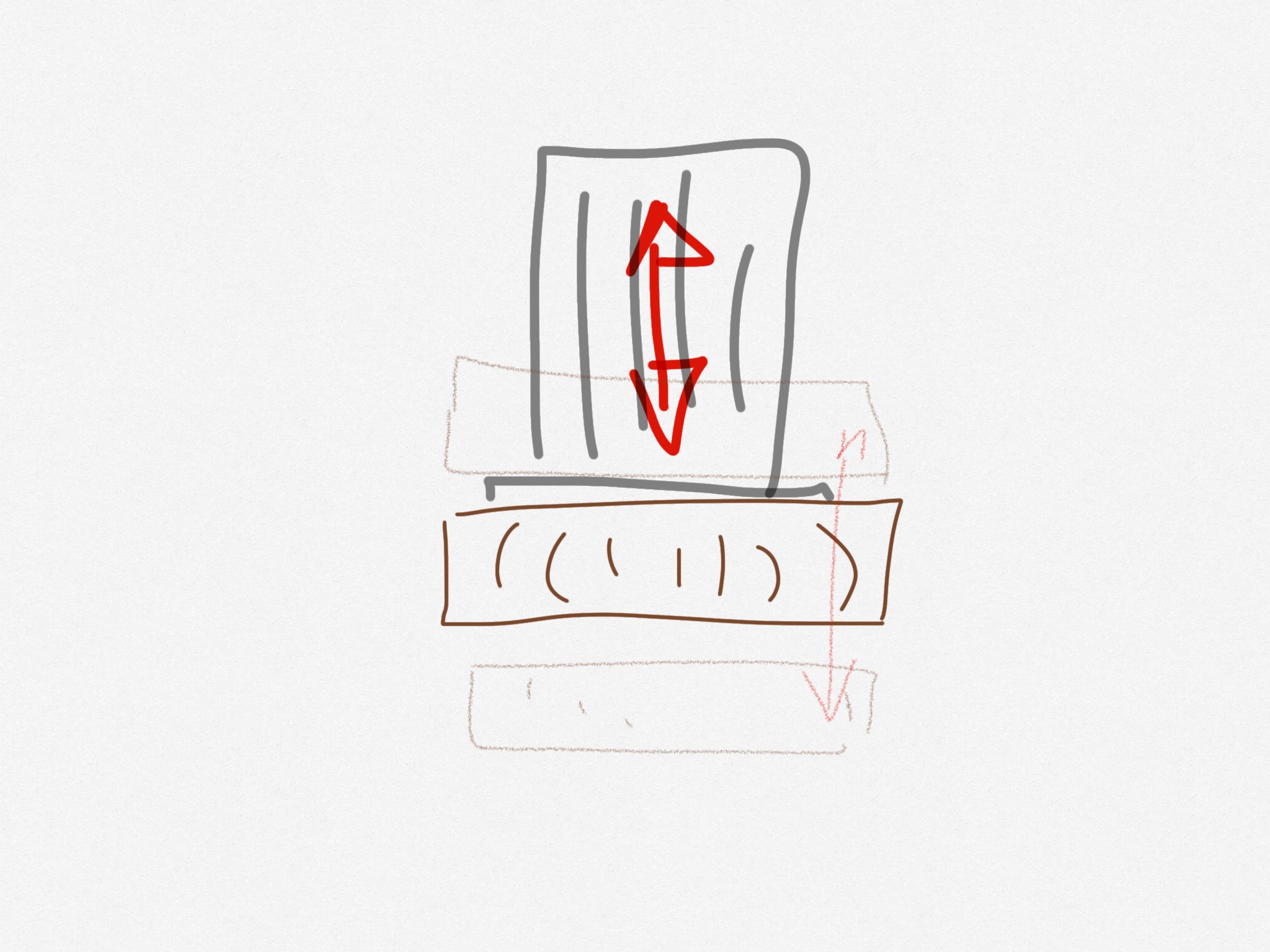

Te rozwiazania z mocowaniem shakera na ramieniu/blaszce mocowanej do deski/listwo to z punktu widzenia mechaniki absolubty absurd

Doprowadzi to do skrecania zamiast podnoszenia sie listwy (moment obrotowy)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Jak chcesz podnosc ta listwe (a nie skrecac) nie mozesz mocowac shakera na ramieniu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gmow1977]

10 minut temu, Jay22 napisał:

Dynacord nie jest tak popularny jak chociażby Behringer NX, wszędzie jest pełno tej "suszarki" na forach internetowych, a taki Dynacord... no cóż, zapewne mniej popularny, bo nie wychodzi $/W tak opłacalnie,

Jaki modek Dynacord ?Ma DSP z limiterem?Ile kanałów?

Silent Edition, czy normalny czytaj głośny?

7 minut temu, xajas napisał:

Te rozwiazania z mocowaniem shakera na ramieniu/blaszce mocowanej do deski/listwo to z punktu widzenia mechaniki absolubty absurd

Doprowadzi to do skrecania zamiast podnoszenia sie listwy (moment obrotowy)

Jak chcesz podnosc ta listwe (a nie skrecac) nie mozesz mocowac shakera na ramieniu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dokładnie tak...Zgadzam sie w 100% 👍

Powiem nawet, że w zależności od położenia Sheykera na tej desce ,efekt będzie róźny....Jeśli zamontuje pod siedziskiem ...będzie bardziej punktowy i precyzyjny  Za sofą bardziej... dyfuzyjny  mniej precyzyjny...Co nie znaczy, że nie będzie to fajnie działało...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Września 2023 przez Gmow1977

[brewka87]

Mocowanie na wysiegniku niedosc, ze zmienia kierunek działania drgań na kanapę, to jeszcze działa jako skuteczny izolator drgań. Jesli shaker miałby byc zamontowany na jakimś wysięgniku to powinien to być jakiś masywny profil stalowy, ktory nie wyginałby się jak ta blaszka "spręzynka"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jay22]

32 minuty temu, Gmow1977 napisał:

Jaki modek Dynacord ?Ma DSP z limiterem?Ile kanałów?

Silent Edition, czy normalny czytaj głośny?

Dynacord 2800FD - DSP, limiter, stereo i będzie "fanmod" (Noctua) obecnie korzystam też z nich przy chłodzeniu Anthem'a 2x120mm, pracują na górze z czujnikiem temp. auto on/off - kultura pracy jest świetna.



33 minuty temu, xajas napisał:

Te rozwiazania z mocowaniem shakera na ramieniu/blaszce mocowanej do deski/listwo to z punktu widzenia mechaniki absolubty absurd

Doprowadzi to do skrecania zamiast podnoszenia sie listwy (moment obrotowy)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Jak chcesz podnosc ta listwe (a nie skrecac) nie mozesz mocowac shakera na ramieniu

Bardzo możliwe, że to dobry chwyt marketingowy producenta, ale niestety... jak śledzę fora USA/GB - skuteczny, bo może jak ktoś już kupił, to już musi piać z zachwytu na forach 😉

20 minut temu, brewka87 napisał:

Mocowanie na wysiegniku niedosc, ze zmienia kierunek działania drgań na kanapę, to jeszcze działa jako skuteczny izolator drgań. Jesli shaker miałby byc zamontowany na jakimś wysięgniku to powinien to być jakiś masywny profil stalowy, ktory nie wyginałby się jak ta blaszka "spręzynka"

Wierz mi lub nie, ale ten profil jest naprawdę sztywny i masywny, spójrz na zdjęcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Września 2023 przez Jay22

[xajas]

Mocowanie na wysiegniku niedosc, ze zmienia kierunek działania drgań na kanapę, to jeszcze działa jako skuteczny izolator drgań. Jesli shaker miałby byc zamontowany na jakimś wysięgniku to powinien to być jakiś masywny profil stalowy, ktory nie wyginałby się jak ta blaszka "spręzynka"

Samo „nie wyginanie sie“ i sztywnosc profilu nie rozwiaze problemu, efekt „skrecania“ (dzialania momentu sily) pozostaje

Jest to oczywiste, ze to chwyt marketingowy, bo de facto dla normalnego Kowalskiego, ktory nie ma podestu, pod ktorym by mogl zabudowac takie ustrojstwo, jest to funkcjonalny bubel, bo musi byc zabudowany obok/za kanapa:

- patrz efekt „skrecania“
- szpetna optyka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gmow1977]

Godzinę temu, xajas napisał:

bo musi byc zabudowany obok/za kanapa:

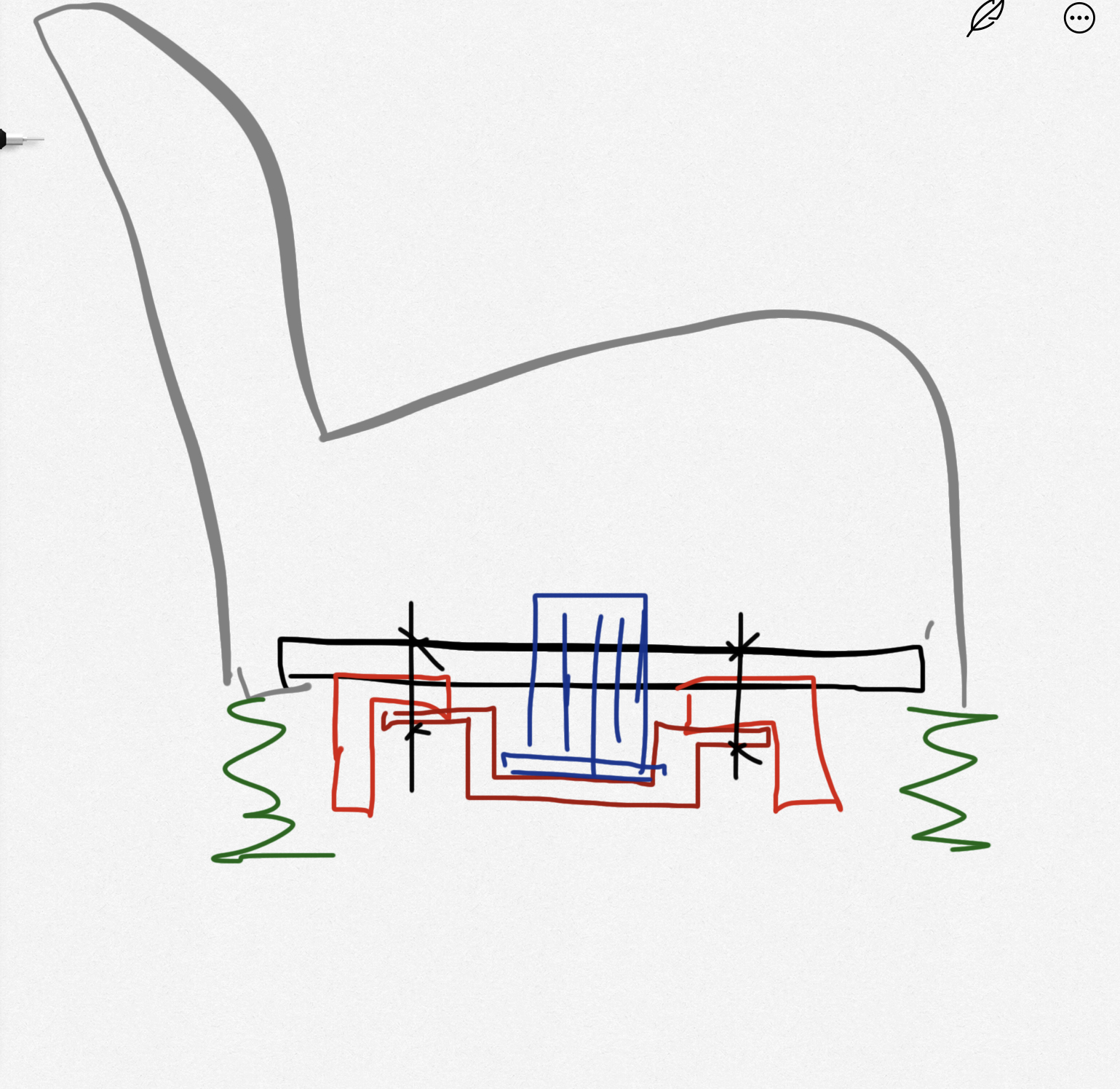

Na siłę można go zabudować w stronę kanapy(odbicie lustrzane)...Oczywiście jak jest miejsce pod/w siedzisku...Ale tu jest inny koncept....i montaż

Kolega da se radę 😉.Potestuje i znajdzie najlepsze rozwiązanie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Września 2023 przez Gmow1977

[xajas]

Przewroc ta kanape na plecy i zrob zdjece od dolu
Kilka z roznych stron

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[brewka87]

3 hours ago, Jay22 said:

Wierz mi lub nie, ale ten profil jest naprawdę sztywny i masywny, spójrz na zdjęcia.

No nie wierze 😎

Moze wygląda masywnie i w rękach sprawia wrazenie sztywnego ale on ma przeniesc drgania z shakera na kanapę na ktorej siedzi np 3 osoby. To teraz pomyśl, czy zadrży kanapa, a shaker bedzie nieruchomy, czy raczej kanapa będzie minimalnie pobudzona, a zatrzęsie się shaker na tym mocowaniu...

Ja obstawiam to drugie 😎



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jay22]

3 godziny temu, Gmow1977 napisał:

Na siłę można go zabudować w stronę kanapy(odbicie lustrzane)...Oczywiście jak jest miejsce pod/w siedzisku...Ale tu jest inny koncept....i montaż

Kolega da se radę 😉.Potestuje i znajdzie najlepsze rozwiązanie...

Z tym miejscem pod kanapą, to właśnie średnio i zmocowaniem... bo te moduły nie są na sztywno ze sobą spięte...

Godzinę temu, brewka87 napisał:

No nie wierze 😎

Moze wygląda masywnie i w rękach sprawia wrazenie sztywnego ale on ma przeniesc drgania z shakera na kanapę na ktorej siedzi np 3 osoby. To teraz pomyśl, czy zadrży kanapa, a shaker bedzie nieruchomy, czy raczej kanapa będzie minimalnie pobudzona, a zatrzęsie się shaker na tym mocowaniu...

Ja obstawiam to drugie 😎



Nie bądź takim sceptykiem 😜producent sie starał, ale więcej widocznie jest marketingowej magii...

Kawałek blachy dali porządny, tylko może samo rozwiązanie bardziej miało działać na wyobraźnię,to co jest na filmie wcześniej, budzi jakoś większe zaufanie, nie bronię producenta i jego wyrobu, żeby nie było 😉

3 godziny temu, xajas napisał:

Przewroc ta kanape na plecy i zrob zdjece od dolu
Kilka z roznych stron

Jutro wstawię zdjęcia kanapy od spodu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[brewka87]

16 minutes ago, Jay22 said:

producent sie starał, ale więcej widocznie jest marketingowej magii...

No własnie 😁

Nie ukrywam, z przedmiotow humanistycznych zadowalaly mnie oceny 2-3 ale z fizyki i elektrotechniki bylo sztywne 5 😁

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Września 2023 przez brewka87

[Gmow1977]

27 minut temu, Jay22 napisał:

Z tym miejscem pod kanapą, to właśnie średnio i zmocowaniem... bo te moduły nie są na sztywno ze sobą spięte...

Nie zawracaj sobie tym głowy ...Jak to pokój kinowy to nikomu z tyłu nie będzie przeszkadzać ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

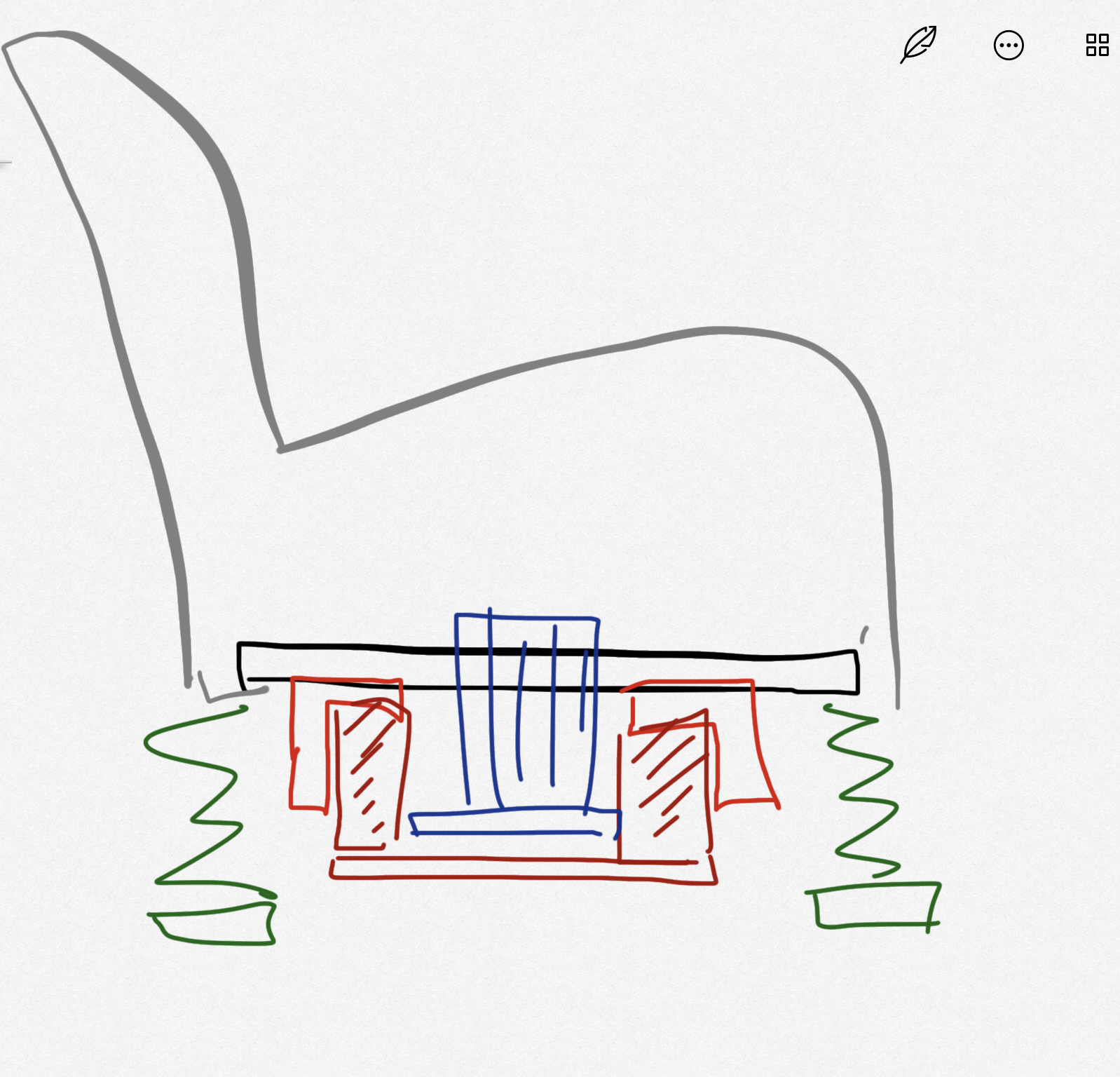

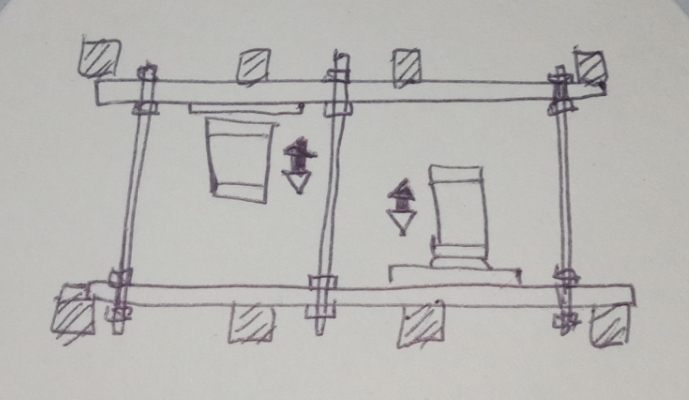

Jeszcze raz na chopski rozum

Obojetnie jaki sztywny ten profil jest, jesli ten Shaker pociagnie ten profil do do gory, to przy tym przelozeniu (prawo dzwigni) na te dwie „srobeczki“ dzialaja olbrzymie sily!
Jak to ma dzialac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[brewka87]

14 minutes ago, xajas said:

Jeszcze raz na chopski rozum

Obojetnie jaki sztywny ten profil jest, jesli ten Shaker pociagnie ten profil do do gory, to przy tym przelozeniu (prawo dzwigni) na te dwie „srobeczki“ dzialaja olbrzymie sily!
Jak to ma dzialac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

O to mi wlasnie chodzi. Masa shakera jest wielokrotnie mniejsza niz masa kanapy ktorą ma on poruszyc. Na tej blaszce (i srubkach) wydzieli się taka moc, ze srubki się poluzują (przy teoretycznie sztywnej blaszce)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gmow1977]

25 minut temu, xajas napisał:

Jeszcze raz na chopski rozum

Obojetnie jaki sztywny ten profil jest, jesli ten Shaker pociagnie ten profil do do gory, to przy tym przelozeniu (prawo dzwigni) na te dwie „srobeczki“ dzialaja olbrzymie sily!
Jak to ma dzialac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

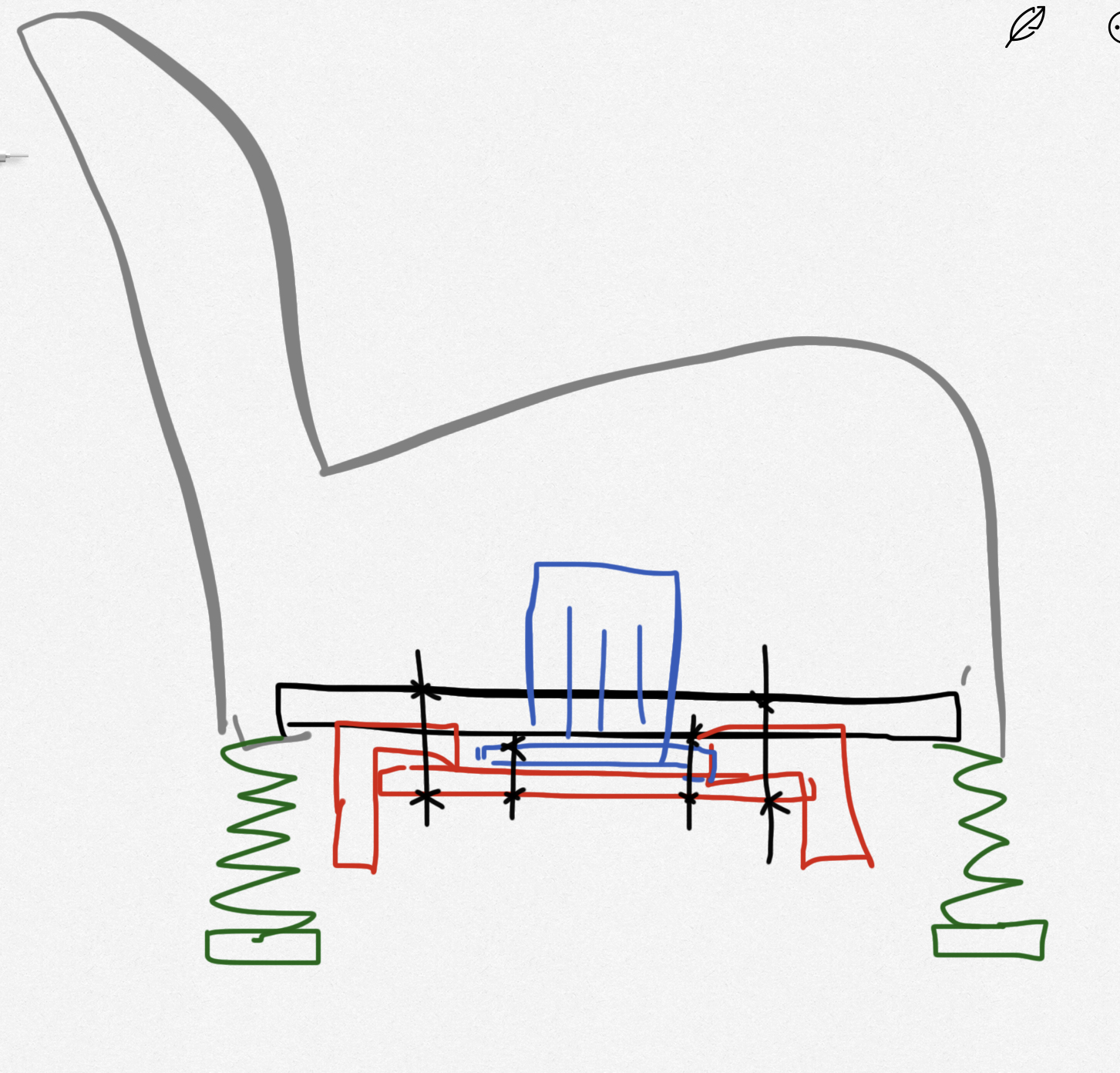

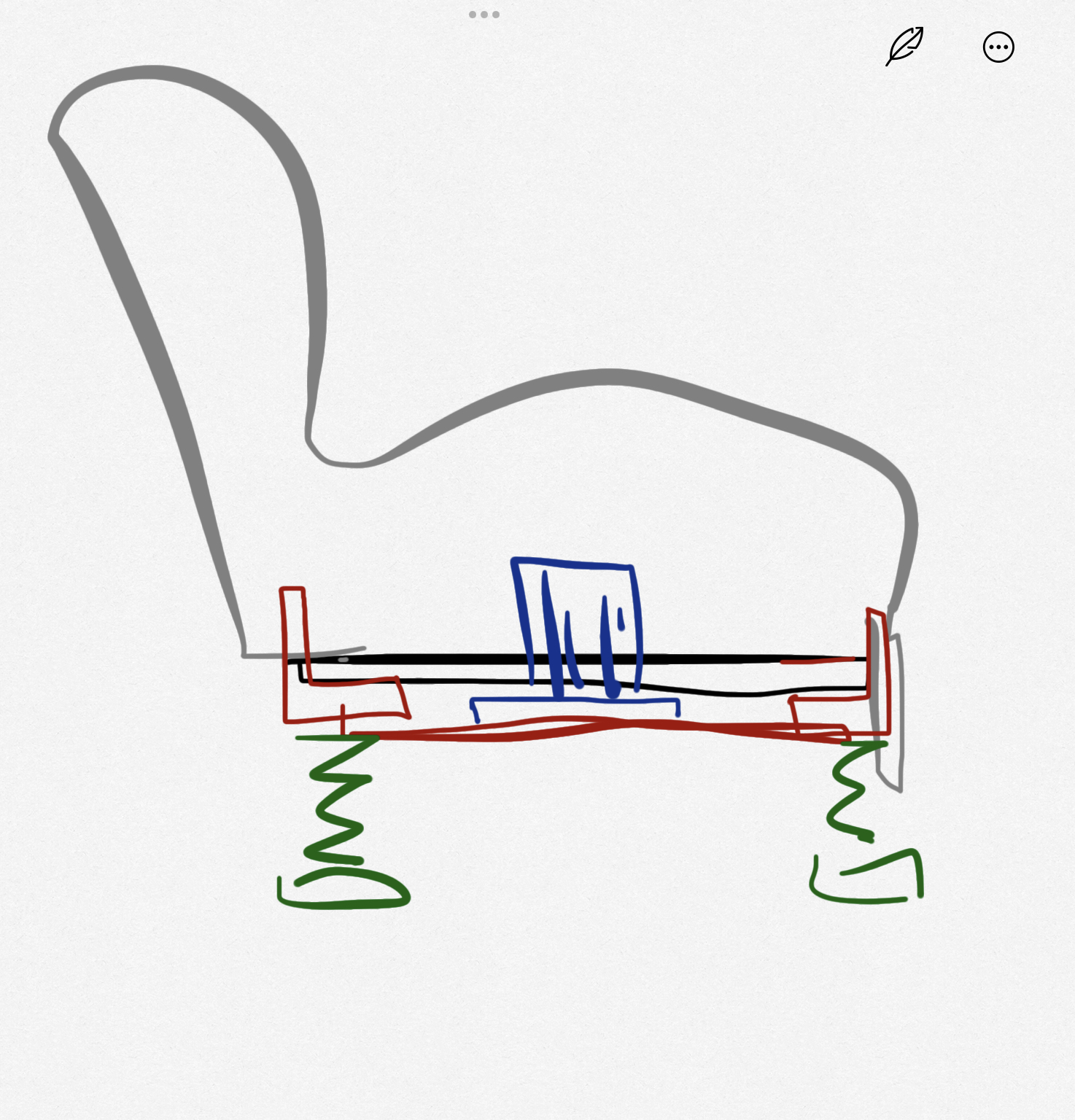

Dlatego ja bym przymocował bezpośrednio do deski tak jak na pierwszym filmie...

Zresztą sam wypróbuje....ma to i to...😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jay22]

59 minut temu, xajas napisał:

Jeszcze raz na chopski rozum

Obojetnie jaki sztywny ten profil jest, jesli ten Shaker pociagnie ten profil do do gory, to przy tym przelozeniu (prawo dzwigni) na te dwie „srobeczki“ dzialaja olbrzymie sily!
Jak to ma dzialac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



41 minut temu, brewka87 napisał:

O to mi wlasnie chodzi. Masa shakera jest wielokrotnie mniejsza niz masa kanapy ktorą ma on poruszyc. Na tej blaszce (i srubkach) wydzieli się taka moc, ze srubki się poluzują (przy teoretycznie sztywnej blaszce)



10 minut temu, Gmow1977 napisał:

Dlatego ja bym przymocował bezpośrednio do deski tak jak na pierwszym filmie...

Zresztą sam wypróbuje....ma to i to...😉

Panowie, blaszki nie znam z żadnego innego źródła pokazującego jej działanie, niż film, który wstawił Gmow1977, który jak zapewne widzieliście był dość zabawny, zrezygnuję z nich. Blaszki miałem jeszcze przed znalezieniem tego filmu, ale przyznaję, że brzmiało obiecująco ot co. Skupię się na tym co sprawdzone i dość dobrze opisane przez gościa z DE. Dwie solidne deski idące przez kanapę jakoś bardziej do mnie przemawiają, teraz zostanie sprawdzić, czy dwa shakery wystarczą, czy dorzucę trzeci w równych odstępach, ale najpierw trzeba trochę popracować nad estetycznym wykonaniem.

Z filmu z DE - wibroizolatory mają tam jakąś podstawkę? trudno mi wywnioskować

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Września 2023 przez Jay22

[Gmow1977]

Godzinę temu, Jay22 napisał:

Z filmu z DE - wibroizolatory mają tam jakąś podstawkę? trudno mi wywnioskować

Obejrzyj jeszcze to ...

Tam jest podobna instalacja ale widać więcej detali...😉



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jay22]

W dniu 15.09.2023 o 16:02, xajas napisał:

Przewroc ta kanape na plecy i zrob zdjece od dolu
Kilka z roznych stron

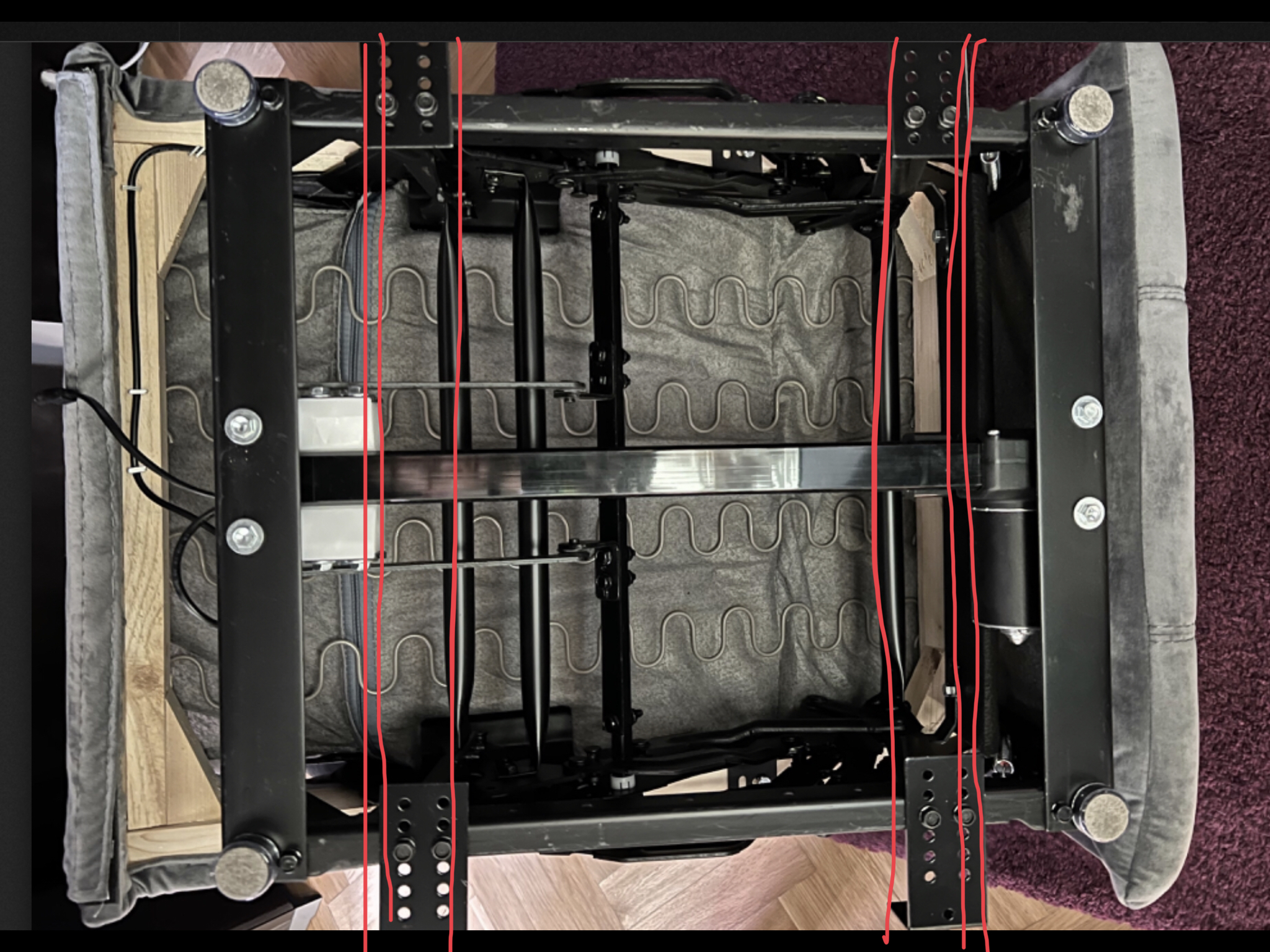

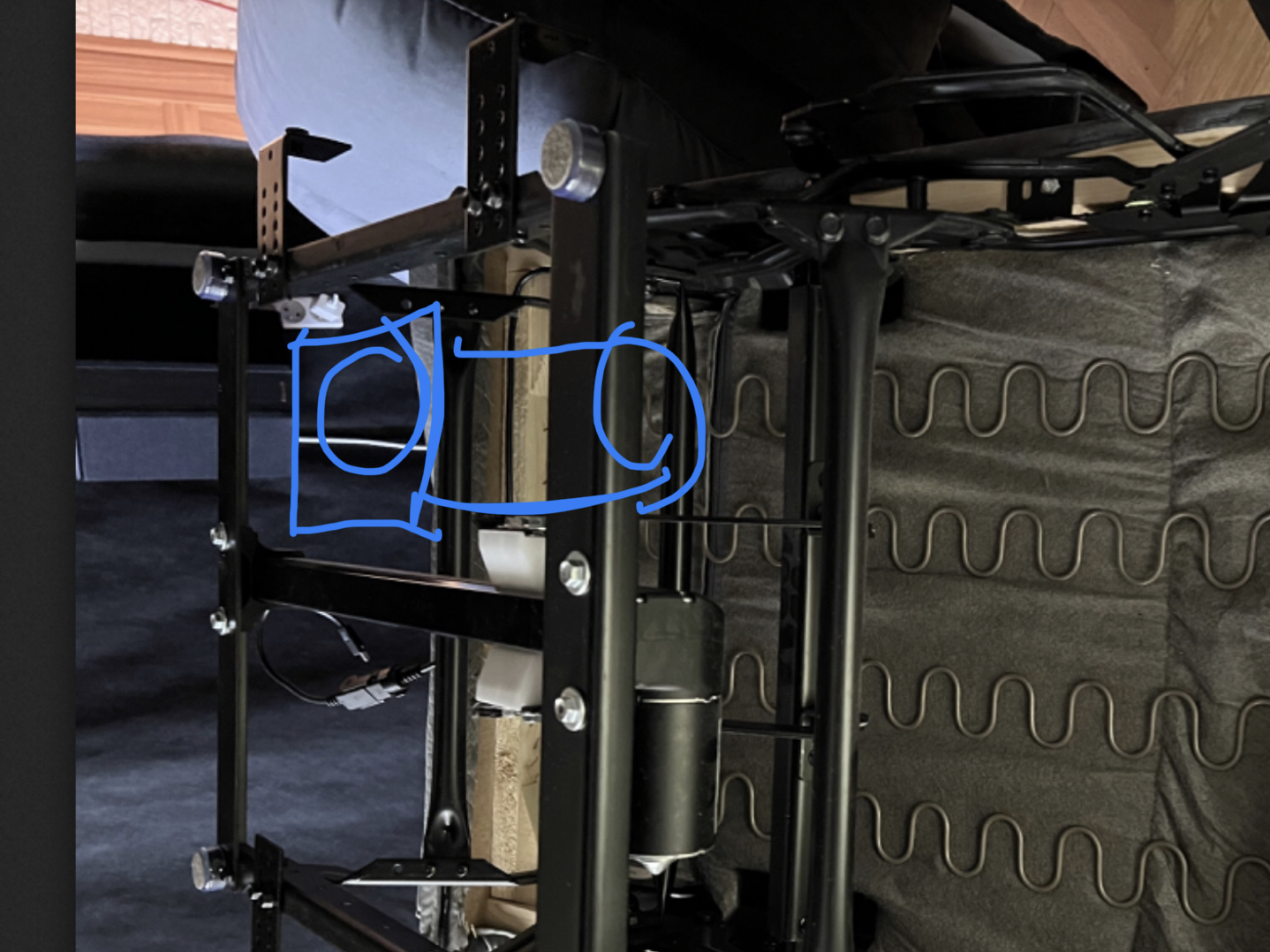

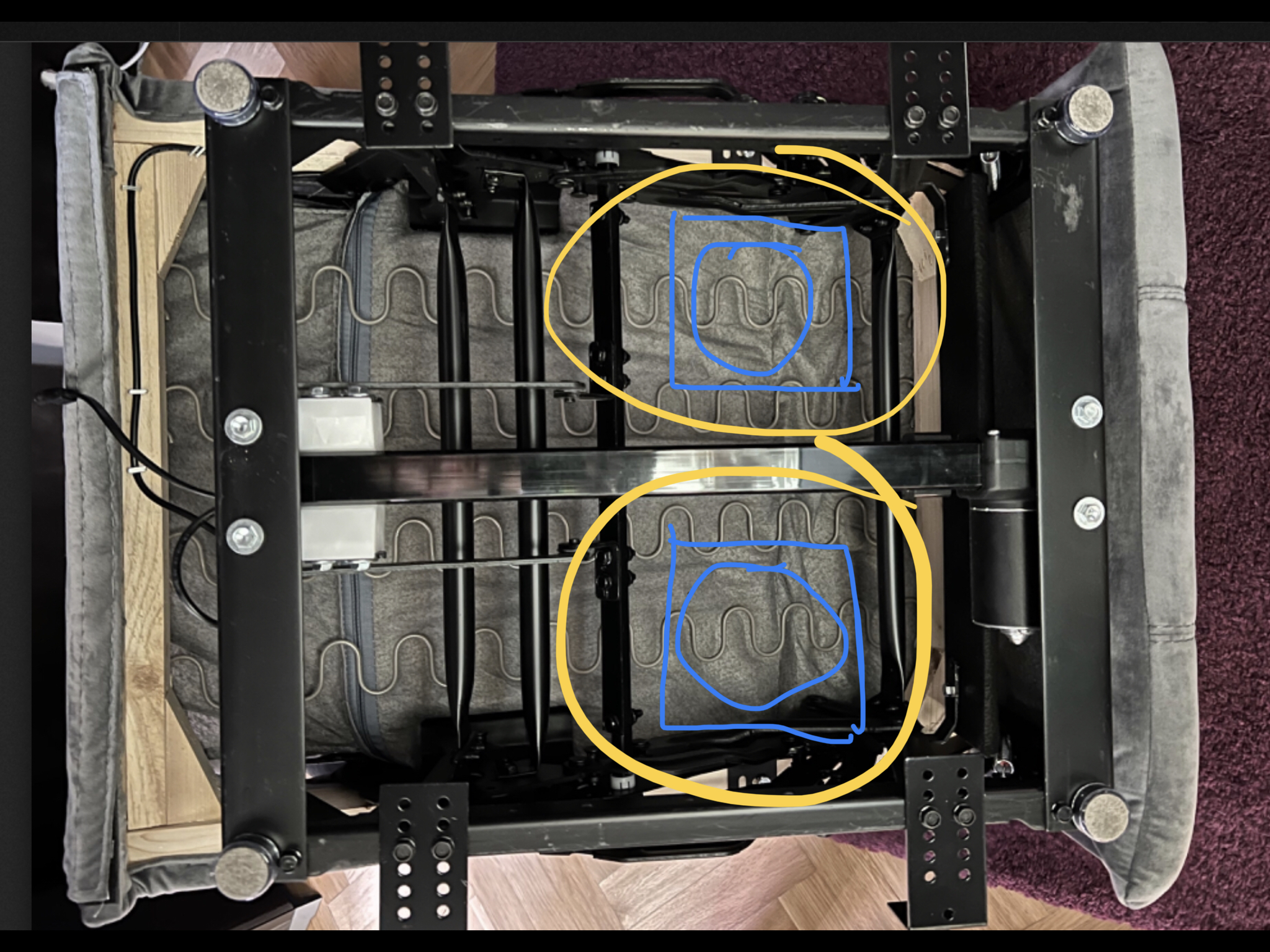

Mały update i zdjęcia:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Września 2023 przez Jay22

[Jay22]

W dniu 15.09.2023 o 21:54, Gmow1977 napisał:

Obejrzyj jeszcze to ...

Tam jest podobna instalacja ale widać więcej detali...😉



Widać znacznie więcej, dzięki!

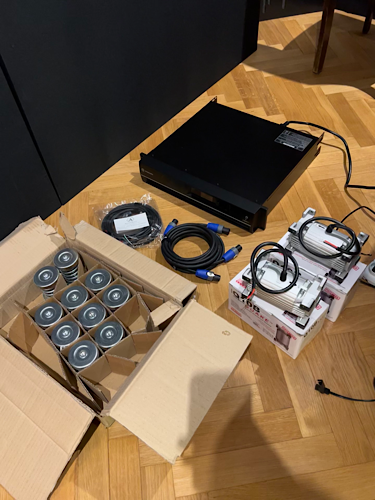

Niestety przez kuriera DHL i dyskusję o tym, że mi paczki nie dostarczy (bo ma ich za dużo, a usługa dostarczania w sobotę i płacenia za to, to abstrakcja jak się okazuje...) nie zdążyłem na skład po deski/sklejkę... ale przynajmniej udało mi się finalnie dogadać z kurierem i mam izolatory 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gmow1977]

8 godzin temu, Jay22 napisał:

Mały update i zdjęcia:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

No faktycznie ta kanapa to nie prosta sprawa jest....😅

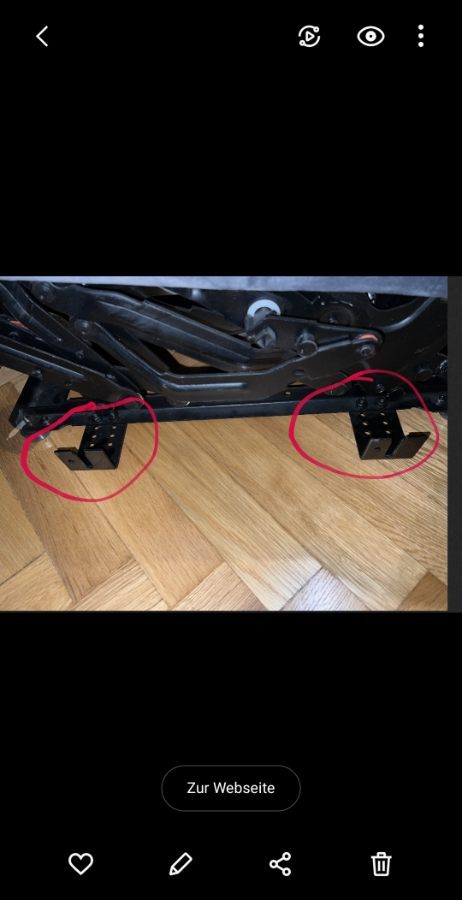

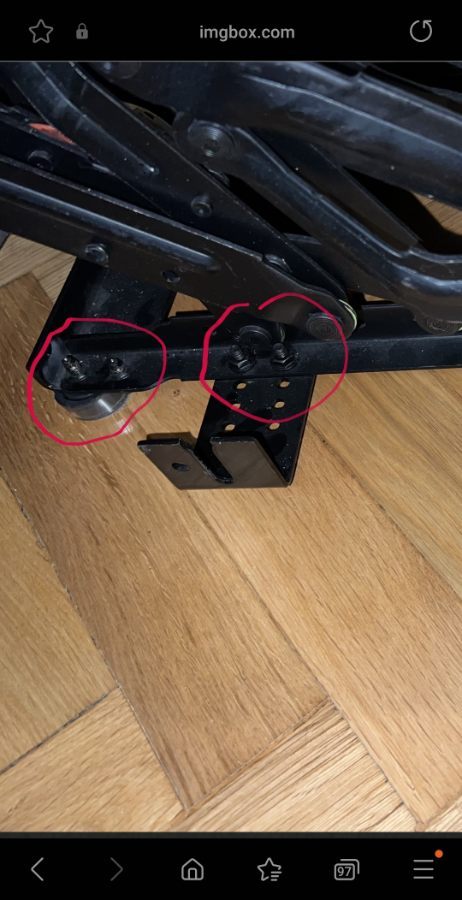

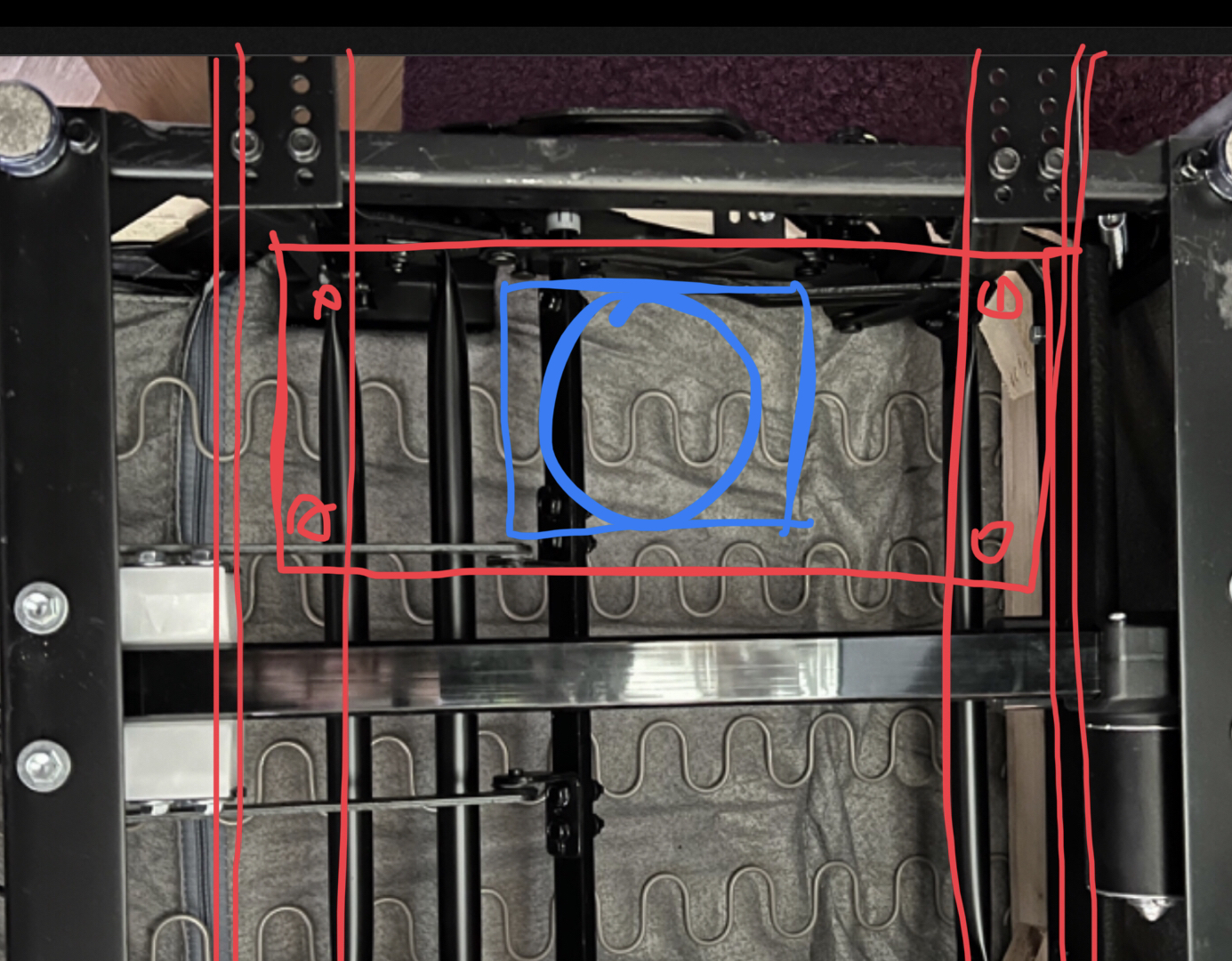

Wydaje mi się ,że najlepszym rozwiązaniem będzie.Wykręcenie tych stopek we wszystkich  elementach sofy i w tym  miejscu przykręcenie siedzisk  do płyty ,którą zamówisz .Czyli każdy fotel 4 śruby metryczne na wylot...

Ewentualnie zamiast stopek wykorzystać miejsce z kątownikami...

8 godzin temu, Jay22 napisał:

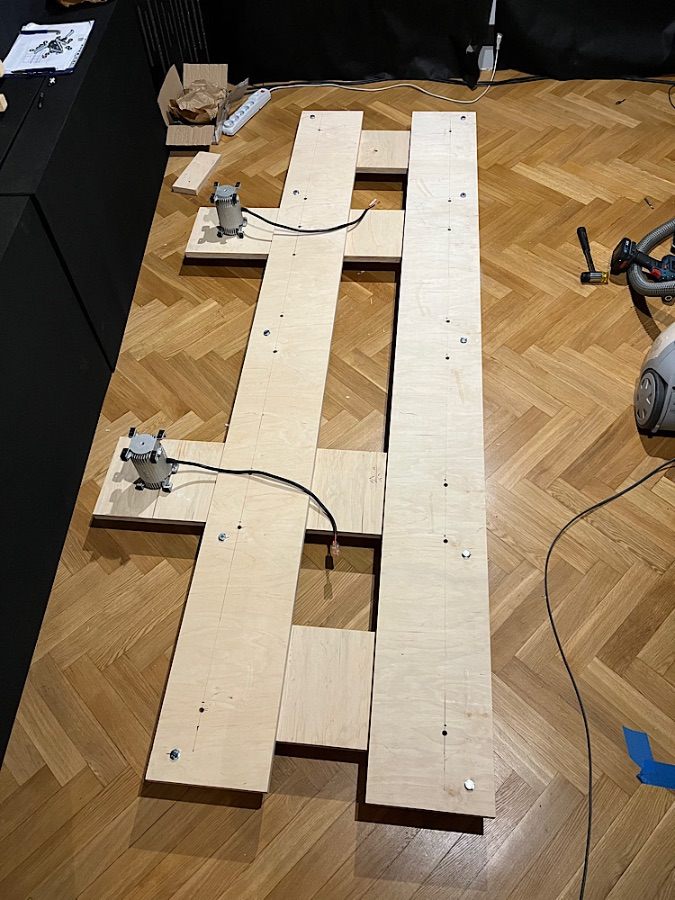

przynajmniej udało mi się finalnie dogadać z kurierem i mam izolatory 😉

Ładne zabawki👍

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Września 2023 przez Gmow1977

[xajas]

Ja bym to kombinowal zupelnie inaczej! BEZ PLATFORM️

1. Wywalil bym te blaszki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2. Zastapil bym je dwoma dlugimi katownikami, ktore lacza wszystkie fotele



3. Mysle ze w tych zoltych przestrzeniach jest wystarczajaco duzo miejsca, by centralnie i NIEWIDOCZNIE zabudowac te shakery




4. Shakery przymocowal bym do metalwej blachy przykreconej do tych katownikow





5. jesli wysokosc pod fotelem nie wystarcza, to wygial bym ta blache, albo cos podlozyl





Pamietaj, ze jak wyciagniesz podnozek, obciazenie przednich sprezyn sie zmieni, (przod pochyli sie na dol)


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

A jak by ci sie chcialo (wiecej roboty), to mogl bys wywallic te male blaszki i te boczne katowniki i zastapic je dwoma dlugimi, laczacymi wszystkie fotele

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gmow1977]

36 minut temu, xajas napisał:

Ja bym to kombinowal zupelnie inaczej! BEZ PLATFORM

Takie połączenie  foteli pewnie też zda egzamin...Pytanie tylko ...gdzie umieścić sheykery?

Kolega ma 2 Earthquak i 4 fotele.... Ty proponujesz umieścić wewnątrz fotela....Oczywiście to najlepsze wyjście  ,nie przeczę, tylko którego?

Jeśli umieści na środkowych ...to jaki efekt będzie na skrajnych? Jak umieści na skrajnych ? To jaki efekt uzyska na środkowych?itd...

Równomierne wzbudzenie uzyska pewnie tylko jeśli :

1.Umieści te 2 urządzenia dokładnie pomiędzy 1i2 oraz 3i4. Tylko jak?

2.Dokupi jeszcze 2 i zamontuje pod każdym siedziskiem...





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jay22]

Godzinę temu, xajas napisał:

Ja bym to kombinowal zupelnie inaczej! BEZ PLATFORM

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ️

1. Wywalil bym te blaszki



2. Zastapil bym je dwoma dlugimi katownikami, ktore lacza wszystkie fotele



3. Mysle ze w tych zoltych przestrzeniach jest wystarczajaco duzo miejsca, by centralnie i NIEWIDOCZNIE zabudowac te shakery




4. Shakery przymocowal bym do metalwej blachy przykreconej do tych katownikow





5. jesli wysokosc pod fotelem nie wystarcza, to wygial bym ta blache, albo cos podlozyl





Pamietaj, ze jak wyciagniesz podnozek, obciazenie przednich sprezyn sie zmieni, (przod pochyli sie na dol)


Jest inny problem, specjalnie wstawiłem zdjęcia przed i po rozłożeniu fotela, ponieważ całość się przesuwa do przodu, czyli od spodu nic nie może wystawać, to jest ograniczenie tego rozwiązania, niestety...

Faktycznie obciążenie się zmieni, ale ostatnio nawet z ciekawości liczyłem wagę jednej nogi z pomocą Google hehe, waga jednej to około 12kg (96kg/4os. total) pouczające są te projekty 😁

Trochę tak po cichu myślę, że mogłem wziąć SD3 na front , ale jeszcze to sprawdzę, nie ma co się gorączkować 😉

Maksymalne obciążenie tylko na front, to:

SD2 => 165kg

SD3 => 260kg

Hmm...

1 godzinę temu, Gmow1977 napisał:

No faktycznie ta kanapa to nie prosta sprawa jest....😅

Wydaje mi się ,że najlepszym rozwiązaniem będzie.Wykręcenie tych stopek we wszystkich  elementach sofy i w tym  miejscu przykręcenie siedzisk  do płyty ,którą zamówisz .Czyli każdy fotel 4 śruby metryczne na wylot...

Ewentualnie zamiast stopek wykorzystać miejsce z kątownikami...

Ładne zabawki👍

Taki jest plan, ew. wcześniej dla stabilizacji i łatwiejszej pracy, mogę wstawić profile po całości jak wspomniał kolega xajas.

Zabawki ładne, teraz muszą zacząć ładnie działać 😉

Zaczynam sie coraz bardziej skłaniać do pomysłu z dwoma deskami, szersza z frontu i zrobienia krzyżówki z "oknami" - dwie deski wystające z tyłu, okazuje się, że dochodzi się do podobnych rozwiązań co na pierwszym filmie u gościa z DE.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Września 2023 przez Jay22

[xajas]

Kolega ma 2 Earthquak i 4 fotele.... Ty proponujesz umieścić wewnątrz fotela....Oczywiście to najlepsze wyjście  ,nie przeczę, tylko którego?
…
2.Dokupi jeszcze 2 i zamontuje pod każdym siedziskiem...


Zamiast dokupic, powinien zamienic na plaskie, bo te sa moim zdaniem do du..szy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gmow1977]

38 minut temu, xajas napisał:

Zamiast dokupic, powinien zamienic na plaskie, bo te sa moim zdaniem do du..szy

Ja tak nie uważam....

Te są dobre i mają też słuszną moc.

Takie stwierdzenie jak Ty zaprezentowałeś , z góry zakłada niepowodzenie tego  projektu....Bo sugerujesz , że jak się nie da tak jak Ty proponujsz to znaczy źe kupił złe i trza wymieniç na takie żeby tam pasowały....

No Panie Xajas nie tędy droga...😉

Kolega już ma i szuka pomocy jak to ugryźć...

Sztuką jest  wykorzystać  to co się ma, by osiągnąć efekt jaki się zamierza....😅

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

8 minut temu, Gmow1977 napisał:

Ja tak nie uważam....

Te są dobre i mają też słuszną moc.

Takie stwierdzenie jak Ty zaprezentowałeś , z góry zakłada niepowodzenie tego  projektu....Bo sugerujesz , że jak się nie da tak jak Ty proponujsz to znaczy źe kupił złe i trza wymieniç na takie żeby tam pasowały....

No Panie Xajas nie tędy droga...😉

Kolega już ma i szuka pomocy jak to ugryźć...

Sztuką jest  wykorzystać  to co się ma, by osiągnąć efekt jaki się zamierza....😅

Nie, ja twierdze ze wybral suboptymalny typ do wlasnej systuacji.

Gdyby dobral shakery pasownie do siedzien i sytuacji, to nie musial by teraz kombinowac z jakimis kompromisowymi rozwiazaniami i deskami wychodzacymi poza kanapy umozliwiajace dzialanie ale szpecacymi cala konstrukcje

Ale jesli komus cos tak szpetnego optycznie nie przeszkadza, to jest wszystko OK 😉



I nie, sztuka nie jest wykorzystac to, co sie ma. Bo to jest kompromis.

Sztuka jest tak dobrac elementy, by sensownie ze soba wspolpracowaly, bez kompromisow.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Września 2023 przez xajas

[porlick]

28 minut temu, Gmow1977 napisał:

Kolega już ma i szuka pomocy jak to ugryźć...

To niech kolega kupi kawał rury o przekroju prostokątnym, połączy nią wszystkie elementy konstrukcyjne tyłu lub przodu kanapy (pisał o indywidualnych fotelach a do rury przykręci wibrator w płaszczyźnie poziomej, by drgał przód-tył. Można też do tury przyspawać ramię i zamontować wibrator pionowo, to rura będzie działała skrętnie, lecz moim zdaniem, to gorsze rozwiązanie, bo takie złożone drgania szybko zniszczą konstrukcję kanapy. Można dać 2 rury- na przód i tył, a wibratory założyć na 1/3 ich długości i podpiąć je w fazie. Kanapa będzie drgała mocno, ale jej konstrukcja nie będzie nadmiernie obciążona. Dodatkową zaletą jest niższa masa drgająca, jak z platformą, co zwiększy efektywność drgań.

Przednią i tylną rurę, dla polepszenia sztywności, można skręcić gwintem z metra, co najmniej M10.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Września 2023 przez porlick

[Jay22]

6 godzin temu, xajas napisał:







Zamiast dokupic, powinien zamienic na plaskie, bo te sa moim zdaniem do du..szy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Zakupione zostały ze względu na moc i większą precyzję w działaniu oraz niskie zejście (do 5Hz)

5 godzin temu, xajas napisał:

Nie, ja twierdze ze wybral suboptymalny typ do wlasnej systuacji.

Gdyby dobral shakery pasownie do siedzien i sytuacji, to nie musial by teraz kombinowac z jakimis kompromisowymi rozwiazaniami i deskami wychodzacymi poza kanapy umozliwiajace dzialanie ale szpecacymi cala konstrukcje

Ale jesli komus cos tak szpetnego optycznie nie przeszkadza, to jest wszystko OK 😉



I nie, sztuka nie jest wykorzystac to, co sie ma. Bo to jest kompromis.

Sztuka jest tak dobrac elementy, by sensownie ze soba wspolpracowaly, bez kompromisow.

To pokój, gdzie głównie oglądam filmy (czasem PS5)

Umyślnie nabyłem te shakery, to nie kompromis, a dla mnie dwa elementy wystające z tyłu, wcale nie przeszkadzają, oczywiście jeśli ich działanie będzie zadowalające 😉

5 godzin temu, porlick napisał:

To niech kolega kupi kawał rury o przekroju prostokątnym, połączy nią wszystkie elementy konstrukcyjne tyłu lub przodu kanapy (pisał o indywidualnych fotelach a do rury przykręci wibrator w płaszczyźnie poziomej, by drgał przód-tył. Można też do tury przyspawać ramię i zamontować wibrator pionowo, to rura będzie działała skrętnie, lecz moim zdaniem, to gorsze rozwiązanie, bo takie złożone drgania szybko zniszczą konstrukcję kanapy. Można dać 2 rury- na przód i tył, a wibratory założyć na 1/3 ich długości i podpiąć je w fazie. Kanapa będzie drgała mocno, ale jej konstrukcja nie będzie nadmiernie obciążona. Dodatkową zaletą jest niższa masa drgająca, jak z platformą, co zwiększy efektywność drgań.

Przednią i tylną rurę, dla polepszenia sztywności, można skręcić gwintem z metra, co najmniej M10.



Shakery mogą działać tylko w pozycji pionowej, stąd osiągają lepsze efekty wibracyjne, to jedno z ograniczeń ich zastosowania. Pomysł ciekawy i zapewne wcześniej bym rozważał pozycję poziomą, ale niestety producent wyraźnie zaznacza, że muszą być montowane pionowo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Września 2023 przez Jay22

[Jay22]

Trochę powalczyłem w temacie, póki co efekty poniżej...

Sklejka 24mm brzoza, wszystkie wibroizolatory, to teraz SD5.

Zostawiłem środkowe miejsce na dodatkową sklejkę, żeby w razie czego dorzucić trzecią sztukę, gdyby dwa shaker'y nie dawały rady 🙂

Fotele będą przykręcone bezpośrednio stelażem do platformy.

Z racji rozkładanych foteli pozwoliłem sobie zrezygnować z miejsca pod nogi, najwyżej podnóżki będą używane trochę częściej 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
