Czterdziestoletnie kolumny JVC S-P55 - lekko napuchnięte kondensatory

Erek

Przez Erek ,
w Start

 Udostępnij
Tematy

Rekomendowane odpowiedzi

Erek Rekrut

Erek

Opublikowano
Opublikowano

Dzień dobry!

Mała prośba o poradę.

Mam kolumny JVC S-P55. Chciałbym wymienić w nich kondensatory (są lekko "pękate"), które to nie były wymieniane od początku...

Proszę o informację na co bezpiecznie mogę je wymienić. Zależy mi na trwałości, nie spodziewam się "polepszenia" dźwięku, ale jeżeliby dałoby się to czemu nie...

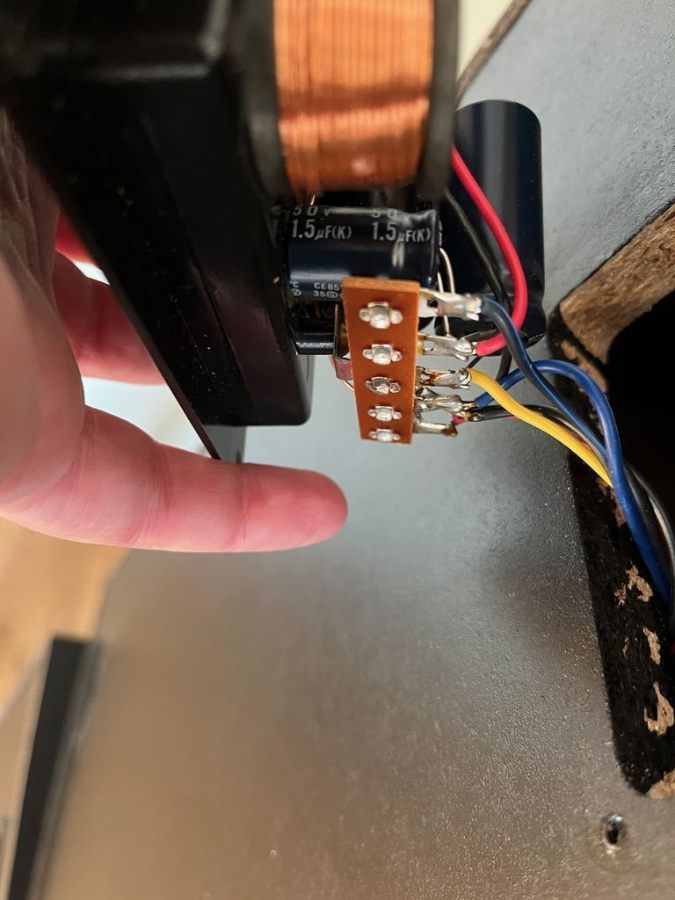

Obecnie znajdują się tam 3 kondensatory. Wszystkie ELNA CE-BP(LZ) o pojemnościach 1,5 uf, 10 uf, 15 uf i napięciu 50V.

Budżet max 200 PLN (na nowe kondensatory).

Pozdrawiam!



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
audioburak Weteran

audioburak

Opublikowano
Opublikowano

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jednak odpowiedz na takie pytanie - ile jest cewek w tej zwrotnicy ?

Bo może gdyby jedna ....

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Lubię to 1
Lubię to Lubię to ×

Ring radiator rules

Odnośnik do komentarza
Udostępnij na innych stronach
audioburak Weteran

audioburak

Opublikowano
Opublikowano (edytowane)

To podstawowe pytanie, gdybyś miał ochotę coś polepszać, zakładając oczywiście

pozostawienie oryginalnych ( wysokie ) głośników. Co też nie jest konieczne 😉

Ale jak na razie wystarczy dołożyć do kondensatora 10 uF cewkę szeregowo

i powinno to poprawić separację pasm. Cewka ok 250 uH  - na przykład:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I ciągle jesteś w budżecie 😉

Zakładam, że istniejąca spora cewka dotyczy woofera i jest związana

z tą największą pojemnością, czyli 15 uF.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez audioburak
Lubię to Lubię to ×

Ring radiator rules

Odnośnik do komentarza
Udostępnij na innych stronach
Erek Rekrut

Erek

Opublikowano
  • Autor
Opublikowano

Jak będę w domu zrobię zdjęcie całej "zwrotnicy" i potwierdzę Pana sugestię odnoszącą się do tego, że cewka dotyczy woofera.

Nie spodziewałem się, że takie kolumny można "ożywić" co, nie ukrywam, ogromnie mnie cieszy. Lubię dawać szansę starym przedmiotom zamiast kupować nowe "lepsze".

Jeszcze raz dziękuję, odezwę się.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Erek Rekrut

Erek

Opublikowano
  • Autor
Opublikowano

Schemat z tejże zwrotnicy.

Mam nadzieję, że czytelny.

Czy nadal uważa Pan, że można tu coś polepszyć?



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
audioburak Weteran

audioburak

Opublikowano
Opublikowano

No, no ... tylko nie Pan 😉 - netykieta, kolego, i uważam, że można.

Nie są to pierwsze takie kolumny, a chyba czwarte - poprzednie były Sony.

Schemat jest wystarczająco czytelny i możesz dokładając grosze jeszcze coś

ew. poprawić. Pierwszy krok już podałem - szeregowo z 10 uF dać tę cewkę.

Z kolei jeśli chodzi o wysokotonówkę, to można też zrobić II rząd zwrotnicy.

Czyli kondensator, ale nie ten 1,5 uF ale większy, a równolegle do głośnika cewka.

Jednak warunek - trzeba zmierzyć lub przeczytać ile też Ohm ma ten głośnik.

Bo co innego 4 Ohm, a co innego 8 Ohm. Czy możesz to sprawdzić ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

Ring radiator rules

Odnośnik do komentarza
Udostępnij na innych stronach
Erek Rekrut

Erek

Opublikowano
  • Autor
Opublikowano

Ten, jak i dwa pozostałe mają po 8 Ohm.

To co napisałeś przełożę na bardziej czytelny schemat i pozwolę sobie potwierdzić czy poprawnie Cię zrozumiałem.

A co do "Pana". To z racji szacunku dla drugiej osoby.

Dziękuję za poświęcony mi czas.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
audioburak Weteran

audioburak

Opublikowano
Opublikowano

O ile znasz "ogólnowojskowe" 😉 schematy, to dla 8 Ohm dla wysokich

proponuję nie 1,5 uF, ale 2,2 uF i cewkę 0,15 mH równoległą do wysokotonówki.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wszystko razem zmieści się w budżecie, a sądzę, że z basu jesteś zadowolony.

Spróbuj to wszystko umieścić w nowym schemacie ...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

Ring radiator rules

Odnośnik do komentarza
Udostępnij na innych stronach
Erek Rekrut

Erek

Opublikowano
  • Autor
Opublikowano

No dobrze.

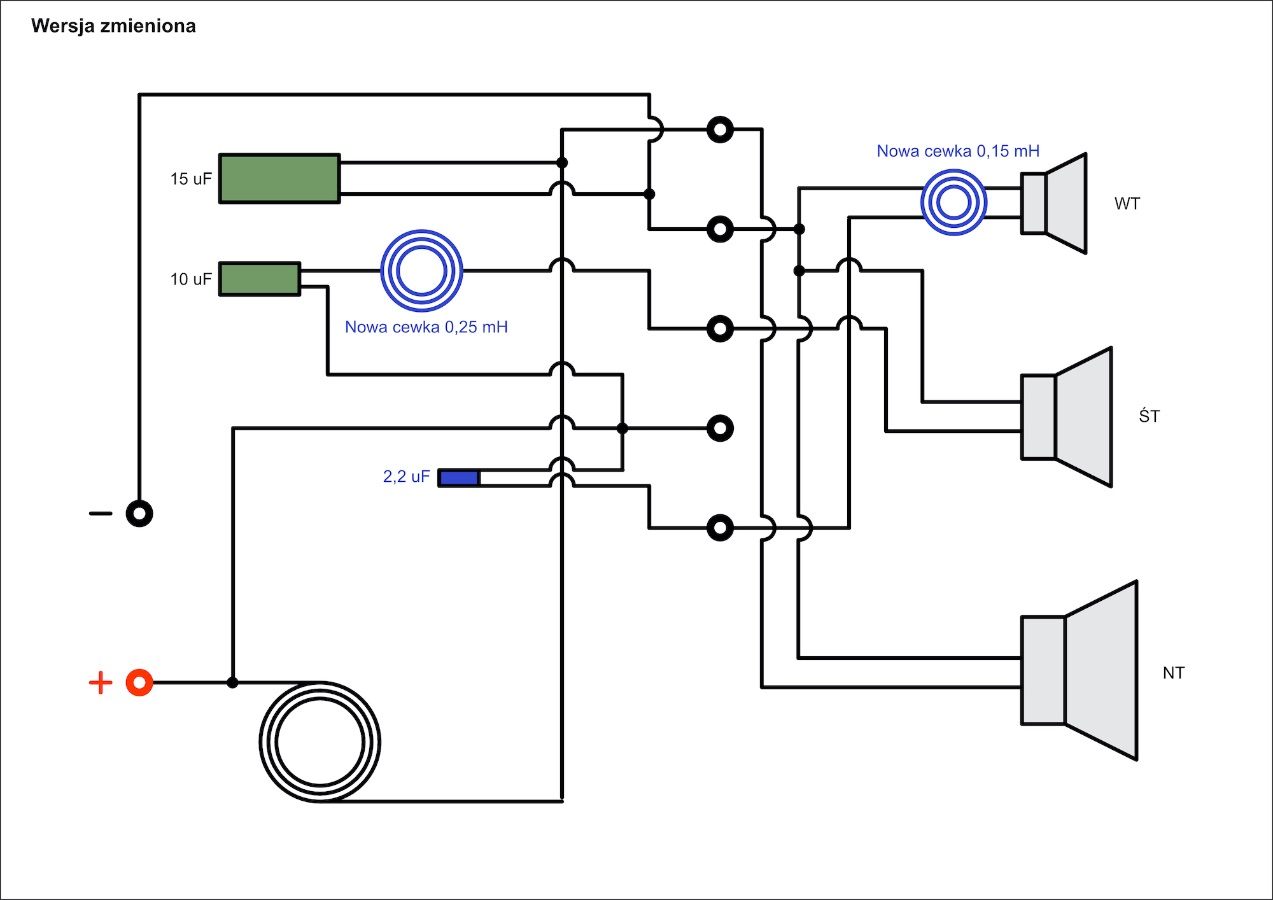

O ile Cię dobrze zrozumiałem to wyglądać powinno to tak.

Dla uporządkowania wysyłam wersję oryginalną i zmienioną (zmiany kolorem niebieskim).

Co do basu - tak, jest tu duży głośnik.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
audioburak Weteran

audioburak

Opublikowano
Opublikowano

OK. Tak trzeba połączyć, ale ja wolę "klasyczny" schemat - tu jest trochę drutów

i skrzyżowań, które trochę zaciemniają 😉

Gdybyś zamawiał, to cewki dopiero nawiną, więc trochę to trwa.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Lubię to 1
Lubię to Lubię to ×

Ring radiator rules

Odnośnik do komentarza
Udostępnij na innych stronach
Erek Rekrut

Erek

Opublikowano
  • Autor
Opublikowano

Tak, nie jestem elektronikiem stąd moja wiedza i możliwości programowe są "hobbystyczne".

Zamawiam zatem poszczególne części. Niezwłocznie po ich zamontowaniu podzielę się wrażeniami.

Jeszcze raz dziękuję i pozdrawiam!

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Lubię to 2
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
  • 3 tygodnie później...
Erek Rekrut

Erek

Opublikowano
  • Autor
Opublikowano

Kilka tygodni temu, tutaj na grupie, zadałem pytanie.

Dlaczego kolumny JVC S-P33 grają zdecydowanie głośniej od większego modelu JVC S-P55...

Po wymianie kondensatorów na nowe, po dołożeniu sugerowanych dwóch małych cewek te duże JVC S-P55 zaczęły grać inaczej... Są tak samo głośne jak S-P33 a brzmią dwa razy lepiej (w porównaniu do tych mniejszych jak i do sprzed modyfikacji)!

Chciałbym podziękować za pomoc i sugestię.

Pozdrawiam!
