11 godzin temu, MarcinGD napisał:

Pcm63 nie przyjmuje i2s tak samo jak pcm1701. Cs8414 również nie konwertuje i2s.

Pcm63 maksymalnie przyjmie 25mhz bez filtra przed nim jeśli byś mial karte która jest w stanie podać sygnal nos. Taki sygnal mogą podać karty york lub jlsounds.

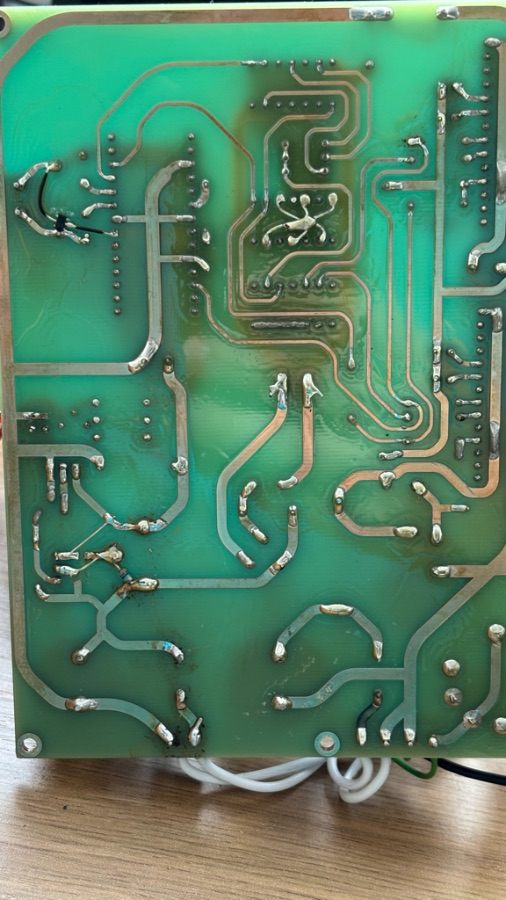

Zgadza sie, dlatego pisze, ze cs8414 wypuszcza i2s, które idzie na logikę rozdzielającą sygnał L/R, który dopiero trafia na układy. W zasadzie jest to i2s, bo sam sygnał Data i któryś z zegarów idzie bezpośrednio na PCM63, jak patrzyłem się po poprowadzeniu ścieżek. Dziwne, że tutaj wyjścia z odbiornika hdmi i2s wpięte w gniazdo odbiornika nie działają.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Maja przez Delirium77

[MarcinGD]

Nie widzę co tam masz za kości które ogarniają i2s na pcm63 za slabe zdjęcie. Ale widzę że nie masz zegara polutowanego. Cs8414 który musi być wyrzucony robił za zegar w tym układzie. Twoja płytka hdmi nie ma własnego zegara tylko bierze go z źródła po kablu hdmi. Bez mclk nie pojedziesz dalej. Weź datasheet Cs8414 i wepnij sie jak należy w podstawkę wszystkimi sygnałami i2s out z tej płytki hdmi. Resztę powinien przemielić uklad/ układy które były za Cs8414 w zależności jaki zegar siedzi w źródle.

[Delirium77]

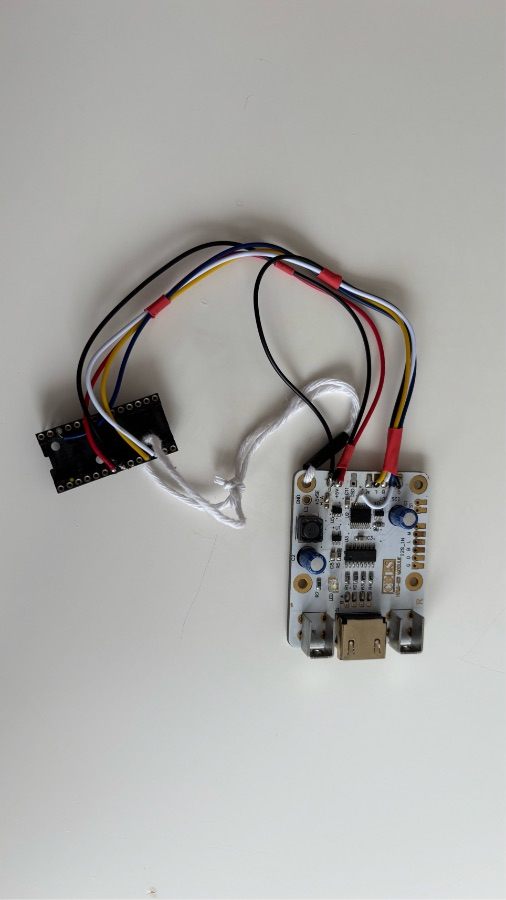

Teoretycznie powinno wszystko działać. Podłączyłem wszystko oprócz MCK.

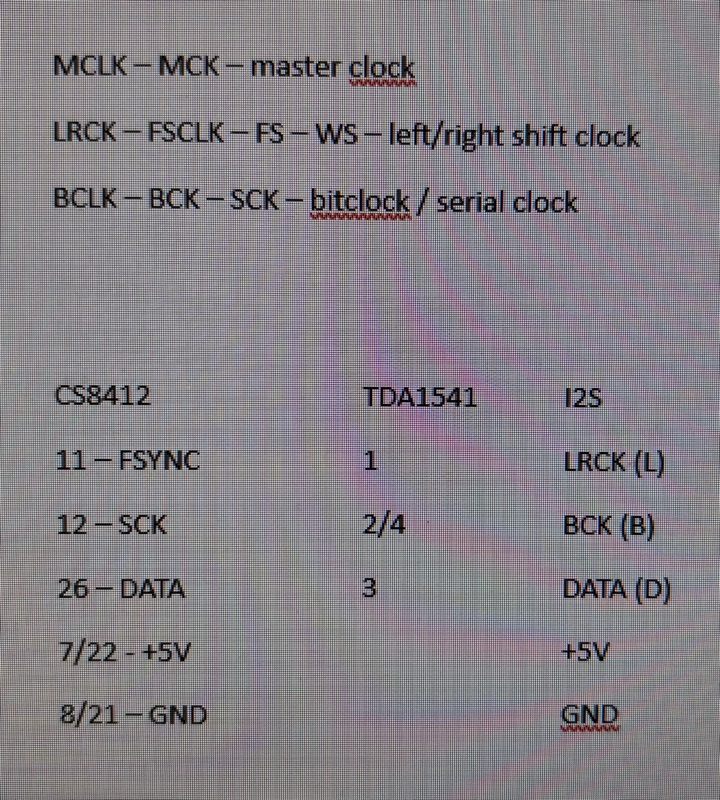

Na rozpisce akurat dla Abbas TDA1541 ale akurat w nim dziala spokojnie nawet CS8422.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Maja przez Delirium77

[MarcinGD]

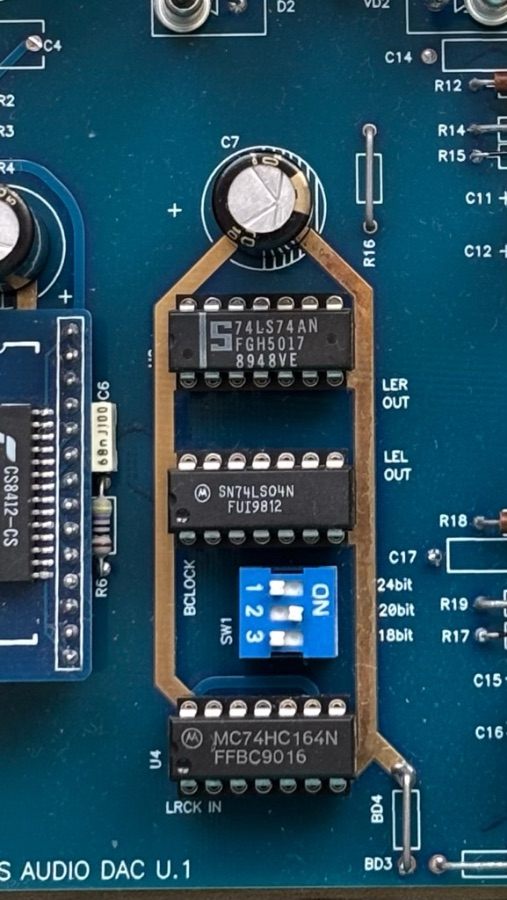

Powtórzę bo nie wiem czy wyraziłem się jasno. Bez mclk nie pojedziesz. Te przerzutniki które robią za filtry nie mają zegara master. Pin19 to wyjście zegara master z Cs8414. Tam musisz się wpiąć po wywaleniu cs8414 z tej karty hdmi. Zegar master ze źródła cokolwiek tam masz nie może być wiekszy niż 25mhz bo to jest max dla tych przerzutników które konwertują i2s.

[Delirium77]

Dzięki! Sprawdzę jeszcze czy pin19 jest gdzieś odłączony. Ze zdjęć widzę, że jednak nie jest. Ciekawe dlaczego to gra?
