(chiński) klon dual mono accu e350 przepala wspólną masę wejść rca

[kramyeu]

czyli to nadal to samo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

23 minuty temu, adik82 napisał:

Jesteśmy na forum audiofilskim więc ....... przemilczę to.

Nie przemilczaj.

Śmiało!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Godzinę temu, Buzzer napisał:

Nie wiem w sumie po co stosowac pojedynczy mostek dla zasilacza symetrycznego.

Mniejszy spadek napięcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



szukam na kondy 35mm.

czytając różne fora polecają jednak na jeden - ale nie będę się kłócił

edycja:

polecają różnie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Lutego przez kramyeu

[genek]

Moim skromnym zdaniem powinieneś rozmontować chwilowo ten wzmacniacz na części. Zasilić jedną końcówkę z jednego zasilacza przez żarówki i jeżeli nie ma zwarcia pomierzyć jak to działa . Tam sam wkleiłeś zdjęcia z pomiarów Cińczyka. Jak nie ma stałego nap. na wyjściu i wszystko się zgadza wyreguluj prąd spoczynkowy. Tak samo z drugim zasilaczem i drugą końcówką. Rób to etapami , nie wszystko na raz .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Tak robię/robiłem.

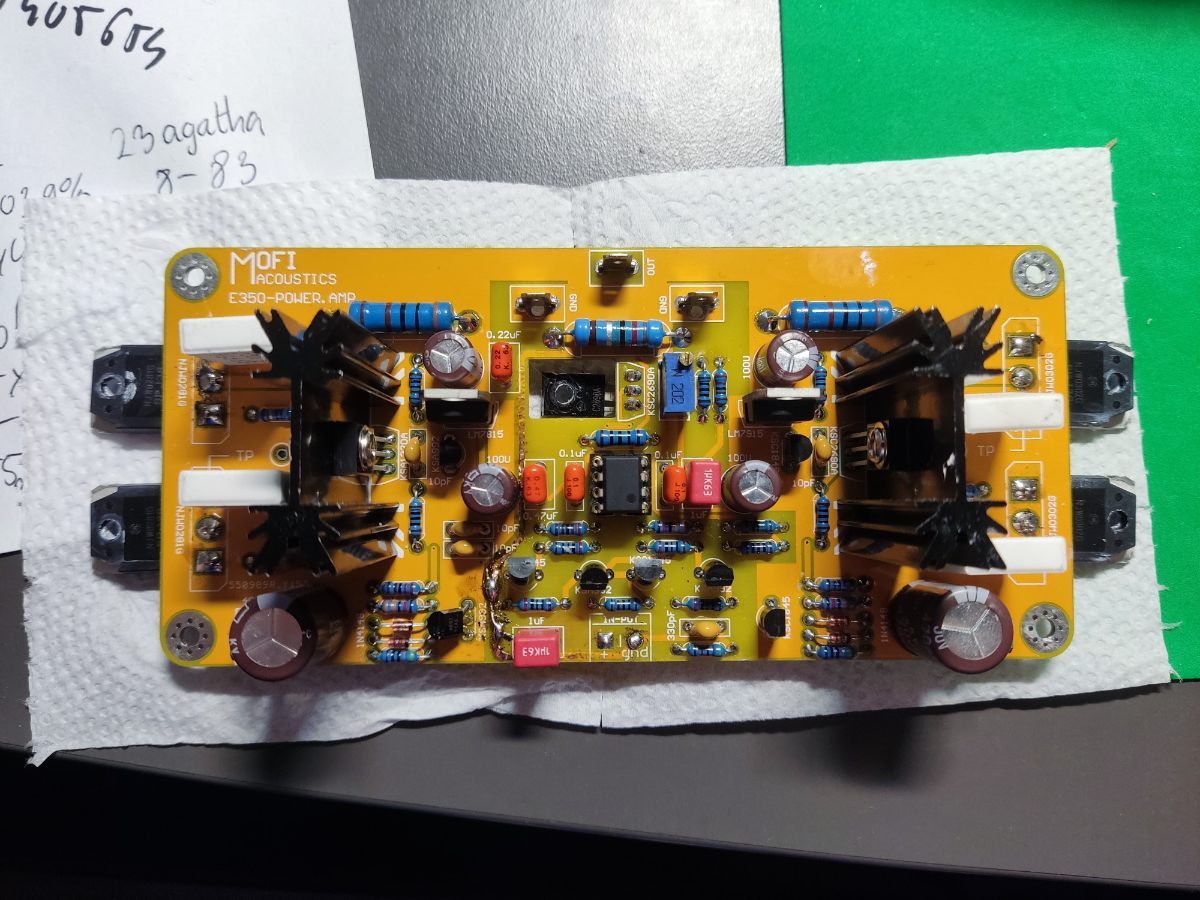

Błąd w tym poście m.in. przez brak prowadzenia wg. pdfu = spalenie monobloku

Póżniej gdy już poprowadziłem masy wg. tego pdf to już było za późno bo spalony monoblok. O tak:



Docelowo będze tak:

1. Podniesienie masy z gnd zasilaczy, osobno dla każdego kanału położone przy IEC, połączenie tego podniesienia masy do obudowy i PE IEC

2. Wspólny punkt masy, na wejściach RCA, podłączony przez kond 2.2nF do chassis, z tyłu

Skręcę bias, żaroweczkę zapnę. Odpali, usuwam żarówkę i reguluję bias. Ja już to z 5 razy robiłem.

DC na wyjściu zależy od opampa, na fabrycznym TL082 jest to poniej 2mV.

Nic więcej się nie będzie już stykać. Ale sam teraz nie wiem czy nie dać tych 2 mostków na osobne gałęzie + i -, najwyżej mostki okabluję a PCB bedzie trzymać same kondy.



Problem wystąpił przy dołączeniu potencjometru, wtedy był też brak izolacji GND zasilaczy czyli przejście do obudowy i dalej na masę RCA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Sprzęt ogólnie działał - ale bez potencjometru - z miesiąc - działo się tak ponieważ DAC z którym współpracował miał akurat odizolowane masy.

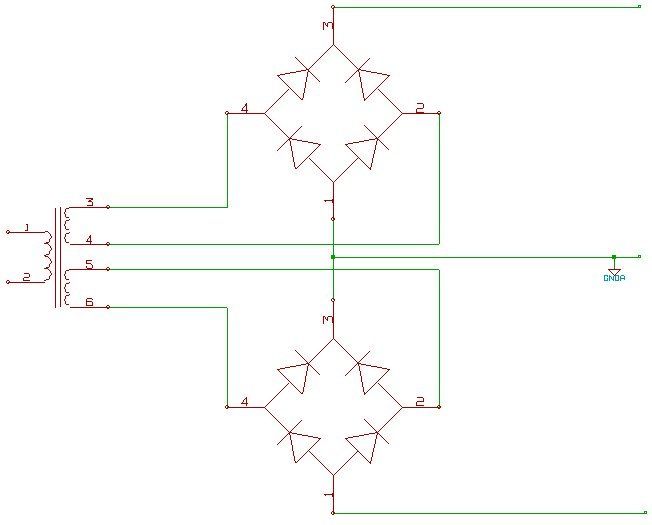

osobne mostki to takie:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Lutego przez kramyeu

[Buzzer]

35 minut temu, przemak napisał:

Mniejszy spadek napięcia.

Bez przesady, przy tych pradach 1.4V w te czy jedna nie zrobi roznicy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[genek]

To zastanów się czy potrzebny jest tam potencjometr. I tak musisz wysterować to jakimś preampem , bez przedwzmacniacza to niestety nie zagra.

Tzn zagra ale nie będzie prawidłowego wzmocnienia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Jeszcze inaczej: między potencjałami z dwóch nieodizolowanych GND (dwóch) zasilaczy (które przez dystanse łączyły się z obudową) płynął prąd na zamontowany - też nieodizolowany - potencjometr, szło to na rezystancję między dwoma pinami GND na płycie.

Chińczyk pisał, w tłumaczeniu, o niskim poziomie uziemienia. Mój miernik między dwoma pinami GND na PCB pokazuje 0,3 Ohm. Czyli zapewne jest to 0,22 Ohm (jak jest wspomniane w ofercie)

mam nadzieję że to koniec problemów. Do rozważenia jest 'dual bridge' na każde trafo



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



/ edycja, mogłem coś namieszać, ale sendo jest to samo - pętla z obudowy na masę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Lutego przez kramyeu

[przemak]

17 minut temu, Buzzer napisał:

Bez przesady, przy tych pradach 1.4V w te czy jedna nie zrobi roznicy.

OK, czyli lepiej mieć więcej niepotrzebnych elementów i większe spadki napięcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Buzzer]

Dlaczego niepotrzebnych?

Poza niewiele wiekszym spadkiem napiecia, ktory w tym zastosowaniu praktycznie nie ma znaczenia, rozwiazanie z dwoma mostkami na zasilacz symetryczny nie ma wad wzgledem rozwiazania z mostkiem pojedynczym.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Coś pisali o niezbalansowanym obciążeniu trafa lub nierówno nawiniętym trafie. Wtedy jedno z tych dwóch rozwiązań jest lepsze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Lutego przez kramyeu

[przemak]

23 minuty temu, Buzzer napisał:

Dlaczego niepotrzebnych?

Poza niewiele wiekszym spadkiem napiecia, ktory w tym zastosowaniu praktycznie nie ma znaczenia, rozwiazanie z dwoma mostkami na zasilacz symetryczny nie ma wad wzgledem rozwiazania z mostkiem pojedynczym.



Wad może i nie ma, ale ten większy spadek napięcia to jedyna "zaleta" 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Aktualizacja:

obciążyłem dwa zasilacze symetryczne dość równymi 4 żarówkami 60W (bo 100W przyjechały zgnite, 1 sztuka na amen).
Zmierzyłem potencjały między zerami, między GND traf, w "starym" podłączeniu: mniej niż 3mV DC przy włączaniu, przeważnie 0-1mV DC (myślę że to mogło się wyindukować na przewodach pomiarowych), po chwili stabilizacji 0mV. Żadnego piku nie było.

Lub poniżej 0.1V AC, multimetr wskazywał zawsze 0.0V AC

Paczka z nowym monoblokiem kanału jest już/dopiero w drodze, będzie za 2-3 tygodnie. Zrobię jeszcze jedną małą aktualizację i to chyba wsio 😁

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Lutego przez kramyeu
