Wzmacniacz- masa , zasilanie itp

[Scott L.F.]

Cześć wszystkim





Mam pytanie odnośnie zasilania wzmacniacza , masy itp

Wyobraźcie sobie wzmacniacz mono .Na jednej płytce mamy zasilacz wzmacniacza ( osobny prostownik na każdą polówkę zasilania -razem 8 diod + kondensatory )

Mamy tez układ zabezpieczeń ( opóźnienie + składowa stalą , przekaźnik) i zasilaczyk do tego ( mostek itp) Masa układu zabezpieczeń jest  połączona z masa wzmacniacza

Czyli coś co zrobione jest jak płytka do Ugody

Pytanie jest takie:

Wiem ze lepiej dwa trafa ale...

Mam na stanie JEDEN za to bardzo solidny transformator i chce nim zasilić obydwa kanały

Do zabezpieczeń mam osobny mały transformator 2x9V

Jak to wszystko połączyć aby uniknąć pętli masy itp itd

W załączniku schemat blokowy - tak jak ja to widzę- czyli masy obydwóch kanałów niepołączone

Czy masy jednak połączyć a jeżeli tak  to gdzie itp...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Lutego przez Scott L.F.

[AlmostFamous]

Użyj tylko górnej części ze schematu. W sensie zasil oba kanały wzmacniacza z wyjścia zasilacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AlmostFamous]

W jakim celu plus mostka od trafa protecta podłączasz do plusa zasilacza wzmacniacza? Coś tu masz nie tak. Tylko masę zabezpieczenia dołącz do masy wzmacniacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

Plus protekta nie jest podlaczony do zasilania wzmacniacza  Tylko masa

Sorry za malo czytelny rysunek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AlmostFamous]

Jeżeli Twój transformator nie posiada 4 uzwojeń wtórnych to zwykły pojedynczy zasilacz zrób i zasil nim oba kanały równolegle.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

Trochę nie da rady bo mam już płytki z zasilaczami i zabezpieczeniami

Czyli kategorycznie nie da się tego podpiąć pod jedno trafo ?

Koniecznie albo 4 odczepy albo dwa trafa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AlmostFamous]

Koniecznie. No chyba że możesz przeciąć ścieżki i jakoś to dostosować. A protect jest na tej samej płytce co zasilacz ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

Plytka zawiera :

Wzmacniacz mono

Zasilacz -8 diod i 2 kondensatory

uklad zabezpieczen

Tak jak plytka do Ugody

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kinimod]

Pokaż zdjęcia płytek to poradzimy Ci jak to wszystko podłączyć bez niepotrzebnych pętli mas.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Lutego przez kinimod

[AlmostFamous]

Pomiń mostki w jednej płytce i przylutuj przewody od kondensatorów w zasilaczu równolegle do drugiego kanału. W zabezpieczeniach zrób analogicznie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

Plytka wyglada tak :

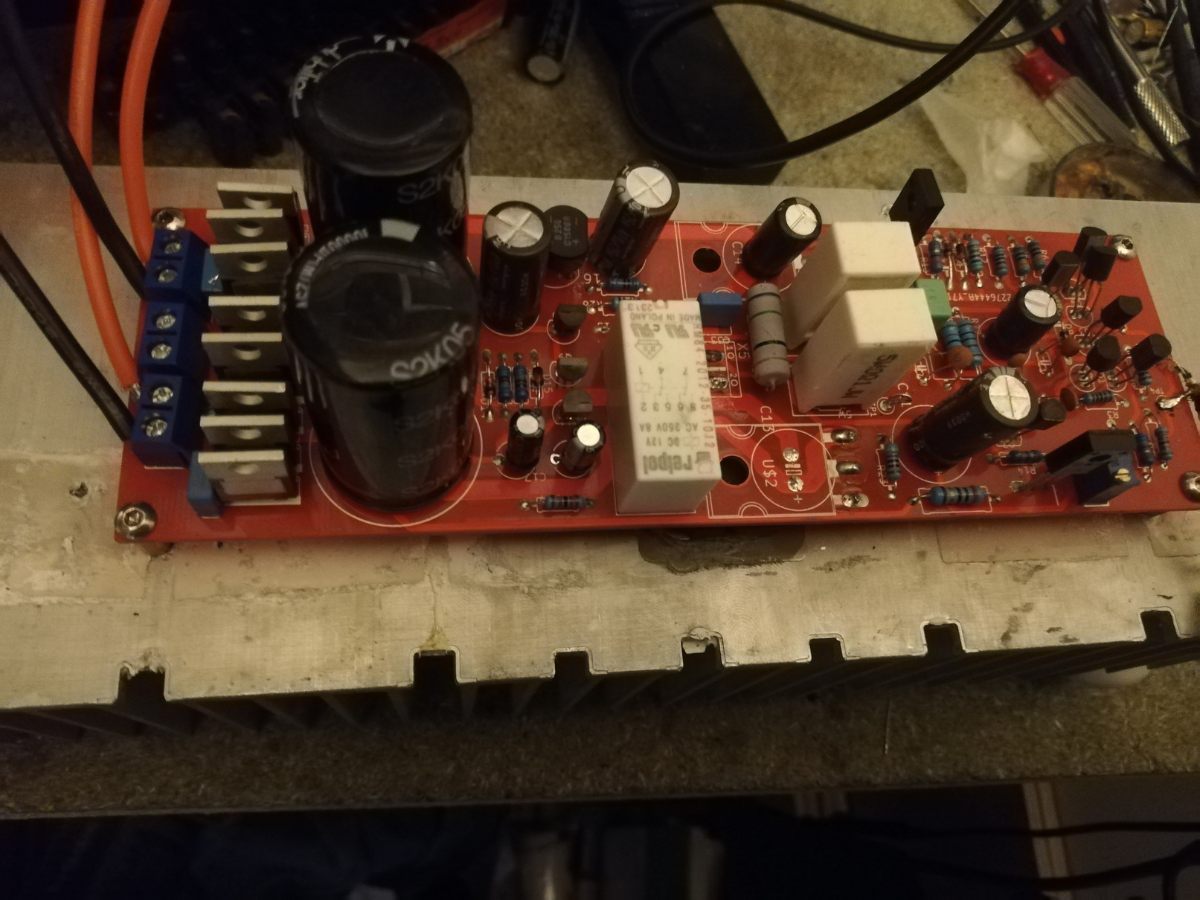

Durgie zdjecie - na testowym radiatorze

Wzmacniacz - jeden kanal uruchomiony , wyregulowany Wszystko OK

Zabezpieczenie dziala





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PS

Na pcb brak jednego kondka ale to w niczym nie przeszkadza Dolutuje ak bede wkladal do docelowej budy

masa brudna i sygnalowa polaczone w jednym wspolnym punkcie tak jak masa zabezpieczen

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Lutego przez Scott L.F.

[kinimod]

Jak wygląda płytka zabezpieczeń ?

Proponuję PE podłączyć tylko do obudowy. Obudowy nie łącz z masami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Lutego przez kinimod

[Scott L.F.]

Zabezpieczenia i złączka do zasilania kl zabezpieczenia zaznaczone na zielono

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kinimod]

Wygląda to dobrze. Z tego co widzę masa płytki nie łączy się po przez dystanse z obudową.  PE podłącz do obudowy.

Drugą płytkę możesz podłączyć tak jak pisał wcześniej przedmówca czyli pominąć diody i podłączyć zasilanie od kondensatorów pierwszej.

Możesz też wlutować diody i podłączyć dwie płytki równolegle pod uzwojenia transformatora.



Pochwal się co to za wzmacniacz zbudowałeś 🙂 jakiś schemacik 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Lutego przez kinimod

[Scott L.F.]

9 minut temu, kinimod napisał:

Wygląda to dobrze. Z tego co widzę masa płytki nie łączy się po przez dystanse z obudową.  PE podłącz do obudowy.

Drugą płytkę możesz podłączyć tak jak pisał wcześniej przedmówca czyli pominąć diody i podłączyć zasilanie od kondensatorów pierwszej.

Możesz też wlutować diody i podłączyć dwie płytki równolegle pod uzwojenia transformatora.



Pochwal się co to za wzmacniacz zbudowałeś 🙂 jakiś schemacik 🙂



Dzieki !



Możesz też wlutować diody i podłączyć dwie płytki równolegle pod uzwojenia transformatora.





Czyli tak jak na moim rys z pierwszego postu ?





Pochwale się - spokojnie!



Ale dopiero jak całość będzie naprawdę dokładnie sprawdzona

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Lutego przez Scott L.F.

[kinimod]

Na schemacie z pierwszego postu było trochę bałaganu. Według mnie powinno wyglądać to tak.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Lutego przez kinimod

[Scott L.F.]

Czyli takie cos :

Sorry za zamieszanie z tym pierwszym rysunkiem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kinimod]

Dokładnie tak jak narysowałeś teraz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

Wielkie dzięki!





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AlmostFamous]

Jeżeli podłączasz się równolegle pod uzwojenia trafa to definitywnie nie łącz mas kanałów ze sobą ani z obudową. Bo różnica spadków napięcia na diodach równolegle połączonych wymusi przepływ prądu (różne potencjały) pomiędzy masami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AlmostFamous]

Twój projekt? Jak działa kanał który już uruchomiłeś? Podpisuję się pod pytaniem kolegi kinimod:) coś mało tych wzmacniaczy tu jak na forum diy 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

Dzieki za zainteresowanie



Schemat nie mój , za to mój projekt PCB i moja inicjatywa zrobienia wszystkiegotzn wzmacniacza , zasilacza i zabezpieczeń na jednej płytce)



Offset stabilny ( w okolicy 0.1mV ) prad spoczynkowy stabilny 200mA

Na razie na szybko jeden kanał sprawdzony na oscyloskopie z obciążeniem 8Ohm/100nF

20kHz bez problemów . Szybki odsłuch w mono- zapowiada się ciekawie...

Gdy znajdę czas ( może koniec następnego tyg) uruchomię wszystko w stereo i w docelowej budzie .

Jeżeli będzie OK ( po odsluchach i dalszych pomiarach ) -mogę podzielić się szczegółami projektu .

Ale po naprawdę dokładnym sprawdzeniu . Nie wcześniej .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Lutego przez Scott L.F.

[AlmostFamous]

Spoko czekam cierpliwie. Fajnie że udało nam się Ci pomóc. Mam nadzieję że jak już będziesz na finiszu(w sensie po osłuchaniu)to wrzucisz całość z opisem i swoimi uwagami na forum.( ja też się zabieram za wrzucanie kolejnych projektów a trochę się tego nazbierało. Koledzy z AS mi piszą o niektóre schematy ale jakoś nie mogę się za to zabrać..) powodzenia z obudową oby cieszyła oko 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

6 godzin temu, Scott L.F. napisał:

Tak jak plytka do Ugody

No nie. Na pewno nie tak, jak na rysunku, jaki załączyłeś. 😉



W Ugodzie jest tak.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Edit. Odniosłem się do pierwszego schematu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Lutego przez jar1

[Scott L.F.]

Namieszałem z tym pierwszym rysunkiem.

Ten prostokąt miał symbolizować PCB ale mi nie wyszło

Sorry raz jeszcze.

Jest jak w Ugodzie, która BTW czeka w kolejce na montaż



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

3 godziny temu, AlmostFamous napisał:

Jeżeli podłączasz się równolegle pod uzwojenia trafa to definitywnie nie łącz mas kanałów ze sobą ani z obudową. Bo różnica spadków napięcia na diodach równolegle połączonych wymusi przepływ prądu (różne potencjały) pomiędzy masami.

Masy z zasilacza są połączone ze sobą zaraz po diodach.  Więc nic nie popłynie, jeśli masę audio podłączy się do obudowy, bo jak miało sie coś wyrównać, to już się wyrównało. 😉

Ja podłączam masę audio przy wejściach do obudowy.  Jest najlepiej. Powinna byc, ewentualnie co najmniej przez jakiś kondenstator ok. 100nF.

PE nie podłączam do obudowy, robię w II klasie ochronności. 😉 Podwójna izolacja itp...

Ewentualnie, jeśli trafo ma ekran pomiędzy uzwojeniami to PE dołączam do tego ekranu.



I

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AlmostFamous]

Też podłączasz się równolegle uzwojeniami wtórnymi z jednego trafa do dwóch zasilaczy ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

9 godzin temu, Scott L.F. napisał:

Czyli takie cos :

Sorry za zamieszanie z tym pierwszym rysunkiem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ten schemat też jest do bani.

Każdy zasilacz symetryczny na dwóch mostkach osobnych wymaga dwóch uzwojeń na trafie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

Uzwojenie S2 połączone jest z mostkiemB1 ( + zas kanał L) oraz z mostkiem B3 (+ zas kanał R)

Uzwojenie S1 - mostki B2 i B4 - zas odpowiednio kanał L i R



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

4 godziny temu, Scott L.F. napisał:

Uzwojenie S2 połączone jest z mostkiemB1 ( + zas kanał L) oraz z mostkiem B3 (+ zas kanał R)

Uzwojenie S1 - mostki B2 i B4 - zas odpowiednio kanał L i R



Nie wiem skąd masz ten schemat.

Jeden mostek powinien obciążać jedno uzwojenie wtórne.

Aby zrealizować osobne, symetryczne, zasilanie dla jednego kanału potrzebujesz trafo z podwójnym uzwojeniem wtórnym- do każdego podłączasz mostek prostowniczy  mostek prostowniczy.  Na rysunku, jaki załąćzyłęm z Ugody te uzwojenia wtórne trafa podłączasz do zasisków J3i J4.

Czyli dla  dwóch kanałów stereo potrzebujesz, albo dwa trafa (robisz dual mono) albo zamawiasz jedno trafo z 2x2 uzwojeniami wtórnymi by z nich utworzyć dwa oddzielne zasilacze symetryczne dla kanału L i P.

PS. Trzeba uwzględnić jeszcze uzwojenia dla układów zabezpieczeń. Osobne dodatkowe 2 uzwojenia.
