Szybka na froncie

[Tofik01]

Potrzebuję pomocy w wymianie frontowej szybki w Cambridge Audio CXUHD.

Kontaktowałem się z serwisem , niestety nie potrafią mi pomóc 😭 Gdzie lub kto jest w stanie dorobić taką szybkę ?

Bardzo proszę o linki lub kontakty do ,, magików"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

Dobry szklarz tylko to cię ratuje. Musi wyciąć szybkę a potem krawędzie ładnie wygładzić. Do tego widzę chyba i tak trzeba będzie do wyświetlacza dokleić szkiełko z pleksy w różowo-fioletowym kolorze aby wyświetlacz vfd miał białe literki. Mi w Denonie 2560 się udało ale jak wyszło by to w kambodży ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adalbert]

Taka plexi jak wyjmiesz i zanieś do jakiejś agencji reklamowej co robią różne literki z tworzyw to Ci wytną.

Jak wyjmiesz i dobrze zwymiarujesz to i przez all.... zamówisz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tofik01]

Takie wymiary

Ta pomarańczowa kropka , to okienko 0.5 cm na komendy pilota

Jest ktoś z takiej branży ? To plexy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tofik01]

Czy mogą pasować takie szybki np z Yamaha , Denon , Marantz , Arcam , Rotel ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Zgłoś się do kolegi R1212 czyli Roberta z Modushop na 100% ten temat ogarnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tofik01]

Tylko przeźroczysta pleksi 😞

Już pisałem do tej firmy . Dziękuję

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarekb]

1 godzinę temu, Tofik01 napisał:

Tylko przeźroczysta pleksi 😞

Już pisałem do tej firmy . Dziękuję

A trochę DIY ? , szybka na wymiar bezbarwna a to co ma być czarne prysnąć od lewej strony czarnym szpejem ? tylko zostawić okienko

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tofik01]

Masz rację 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[brewka87]

Na tym rysunku z wymiarami brakuje jeszcze kilku wymiarow.

Musisz jeszcze podac odległosci tego okienka na wyswietlacz od bocznych krawędzi, no chyba ze jest centralnie na srodku całej szybki to mozna sobie wyliczyć. Narozniki wyglądają na zaokrąglone. Przydałaby się informacja jakim promieniem. Nie napisałes tez jaką ma grubosc ta szybka. Najlepiej jakbys odkręcił front i wypchnął ta szybke celem dokładnego zwymiarowania. Tak jak juz wczesniej padło w temacie uwazam, ze szybkę mozna łatwo dorobić wycinając prostokąt, a od tyłu zamalować czarną farbą. Nawet laserem mozna wyciąc chociaz krawędzie nie wyjdą zbyt eleganckie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarekb]

 na allegro to raczej nie chcą ciąć mniejszych jak 10x10 cm ? ale jak by zamówił 4-5 sztuk to może by zrobili

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[brewka87]

2 minutes ago, jarekb said:

 na allegro to raczej nie chcą ciąć mniejszych jak 10x10 cm ? ale jak by zamówił 4-5 sztuk to może by zrobili

Ja kiedys potrzebowalem wyciąc kilka kółek z pleksy o srednicy około 7cm w ktorej byly jeszcze otwory. W pierwszej lepszej agencji reklamowej zrobili to od ręki za jakies 30pln 😉 dodam, ze nie miałem do tego zadnego projektu, jedynie odręcznie zrobiony rysunek poglądowy. Tutaj sprawa jest prosta, bo to zwykły prostokąt. Łatwiej będzie zrobic to z tworzywa ale bardziej eleganckie jednak szkiełko, tylko trudniejsze w obróbce.

4 hours ago, Tofik01 said:

Tylko przeźroczysta pleksi 😞

W miejscu gdzie jest wyłamanie widac jakby to było cos cienkiego jak pudełko płyty CD 😉

Poliwęglan 2mm będzie chyba wystarczająco trwały i odporny na zarysowania.

Faktycznie nie chcą ciąc ponizej 10x10cm ale myslę ze z pewnoscią mozna sie jakos dogadac (zapłacic za większy kawałek lub zamowic kilka sztuk). Mozliwosci jest wiele.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Przecież to nic skomplikowanego- żadnych zaczepów, wyobleń, czy zagięć. Materiał też nie wygląda na szczególnie trudny do zdobycia, bo bezbarwny.

Pół godzinki starannego trasowania, cięcia i szlifowania, więcej roboty z maskowaniem i malowaniem tła. Montaż na cienką taśmę dwustronną i pozamiatane. Jeśli będzie zrobione starannie, nie do odróżnienia od oryginału.

Godzinę temu, brewka87 napisał:

Najlepiej jakbys odkręcił front

A nie wystarczy wyjechać tacką, odpiąć przód tacki i ją schować? Będzie od góry dostęp do szczeliny między szybką a frontem, więc odklejenie jej będzie możliwe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[brewka87]

3 minutes ago, porlick said:

Jeśli będzie zrobione starannie, nie do odróżnienia od oryginału.

Moze wyjsc nawet lepiej, bo to co było zamontowane oryginalnie nie wygląda na solidne tworzywo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

1 minutę temu, brewka87 napisał:

nie wygląda na solidne tworzywo.

Montaż taśmą dwustronną sprawia, że nie musi takie być. Tu widać, że uderzenie było punktowe, więc trudno, by nie pękła, nawet solidniejsza płytka. W sumie, jakby zrobić nawet z grubszej płytki i zukosować krawędzie, też źle by nie wyglądało, a i z większej odległości nie rzucałoby się w oczy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[brewka87]

6 minutes ago, porlick said:

A nie wystarczy wyjechać tacką, odpiąć przód tacki i ją schować? Będzie od góry dostęp do szczeliny między szybką a frontem, więc odklejenie jej będzie możliwe.

Kazda metoda będzie dobra o ile umozliwi odklejenie 😉 mozna podgrzac suszarką do wlosow. Wiele spoiw pod wpływem temperatury robi się bardziej plastycznych.

Tylko zaznaczam suszarką, a nie opalarką 😆

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Można poszukać w necie jakiegoś uszkodzonego klocka na dawcę - z większą szybką o wykonaniu częściowo lustrzanym, wtedy nawet nie trzeba by było malować maskowania, tylko dociąć na wymiar.

4 minuty temu, brewka87 napisał:

Tylko zaznaczam suszarką, a nie opalarką 😆

Jak to dobrze, że napisałeś - dla większej skuteczności poszedłbym po lutlampę... 😄😄😄

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[brewka87]

1 minute ago, porlick said:

Można poszukać w necie jakiegoś uszkodzonego klocka na dawcę - z większą szybką o wykonaniu częściowo lustrzanym, wtedy nawet nie trzeba by było malować maskowania, tylko dociąć na wymiar.

Tylko pozostaje jeszcze kwestia koloru wyswietlacza. Jesli szybka będzie biała, to wyswietlacz vfd będzie swiecił jaskrawo turkusowymi znakami, a po drugie nie będzie zadnego maskowania i moze byc widac np elementy wyswietlacza albo odbiornik podczerwieni. Sugerowałbym zwykłą szybkę z poliwęglanu w kolorze szarym. Z jednej strony przyciemni trochę wyswietlacz i przy okazji zamaskuje elementy ktorych normalnie nie powinno byc widać. Resztę zamalowac na czarno. Pomysł z lustrem tez jest ok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Teraz, brewka87 napisał:

moze byc widac np elementy

Dlatego pisałem o częściowo lustrzanej szybce. A filtr wygląda na przyklejony do wyświetlacza- głębiej pod szybką (choć zdjęcie marnej jakości i mogę się mylić).

Ze sprzętem CA nie miałem za wiele do czynienia, więc nie znam wykonania (tylko wzmacniacz, ale to był klocek bez wyświetlacza).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[brewka87]

Just now, porlick said:

filtr wygląda na przyklejony do wyświetlacza-

No wlasnie ja tez dokładnie nie widzę, czy na wierzchu jest bezbarwne tworzywo. Zazwyczaj jakis filtr jest zastosowany. Najczęsciej widywałem filtr bezposrednio na szybce frontowej namalowany cienką warstwą od tyłu w kolorze delikatnie rózowym (aby ograniczyc trochę kolor zielony).

Jedno jest pewne, zrobienie takiej szybki nie będzie trudne nawet domowymi metodami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

17 minut temu, brewka87 napisał:

Jedno jest pewne, zrobienie takiej szybki nie będzie trudne nawet domowymi metodami.

Pod warunkiem, że ktoś potrafi pracować starannie i dokładnie. Bo byle jak, to można wykonać w 15 minut.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tofik01]

Ok , przestaje się mazać i od poniedziałku idę w DIY:)

Chciałem zachować orginalne wykończenie , ale zamówię 5 -10 sztuk i będę się uczył zrobić , to jak najlepiej. Próbowałem po otwarciu szuflady oderwać tą szybkę , ale cholera się mocno trzyma 😞

Nad tą szybką jest ,,pianka ,,do cichego domyku szuflady transportu . Nie chcę zbytnio w to ingerować Podejdę jeszcze raz do niej z suszarką jak będę miał gotowy element .











Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

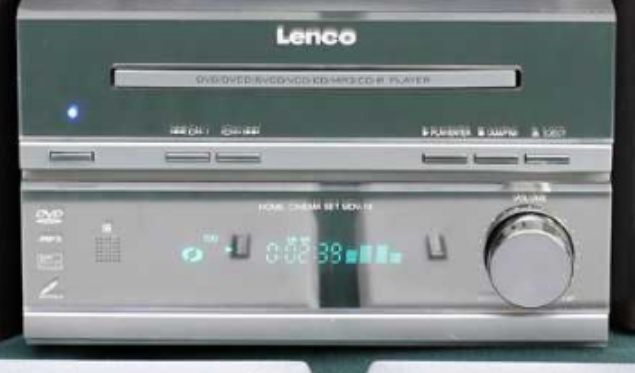

O takiej "półlustrzanej" płytce pisałem wcześniej. Z tego frontu na pewno dałoby się coś wystrugać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I nie trzeba by było malować maskowania.

Pod warunkiem, że filtr różowy jest klejony do wyświetlacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[brewka87]

A moze po prostu kupić kawałek lustra

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tylko nalezy się upewnic czy przepuszcza swiatło.

9 minutes ago, porlick said:

Pod warunkiem, że filtr różowy jest klejony do wyświetlacza

Bez filtra uzyska się takie sam kolor znaków jak w tym Lenco. Moze Tofikowi nie będzie to przeszkadzac. Ja osobiscie lubię oryginalny kolor wyswietlaczy vfd bez filtra 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Wystarczy znaleźć jakieś uszkodzone urządzenie za grosze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[brewka87]

2 minutes ago, porlick said:

Wystarczy znaleźć jakieś uszkodzone urządzenie za grosze.

Tylko wiesz takie uszkodzone urządzenie za grosze to moze takze nie byc w najlepszej kondycji wizualnej. Kupując formatkę na allegro jest pewnosc , ze przyjdzie bez skazy z folią ochronną po obu stronach. Na kupionym urządzeniu mogą byc jakies ryski, a zakładam ze są one niemile widziane 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

1 minutę temu, brewka87 napisał:

Ja osobiscie lubię oryginalny kolor wyswietlaczy vfd bez filtra

Fajny jest. Robilem kiedyś doswiadczenia ze zmienianiem koloru wyświetlacza- a to z żółtego (Yamahy) na turkus (bardziej mi pasował do reszty sprzętu), a to z białego na żółty. W DACu tak waliło białym po oczach, że chciałem go przyciemnić (na foto). Pozostawiłem jednak białe oznaczenia wejść. Wszystko da się zrobić przezroczystą folią samoprzylepną w odpowiednim kolorze. Tylko trzeba wybrać jak najbardziej transparentną.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I naklejać bezpośrednio na wyświetlaczu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[brewka87]

Chcąc zmienic kolor na zołty mozna sprobowac tez z taśmą kaptonową. Osobiście nie próbowałem jej na vfd ale sama taśma pod swiatło jest idealnie zółta.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tofik01]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wczoraj wysłałem zapytanie do sprzedającego jak to ciąć i czy nadaje się jako front panel do sprzętu audio -video i czy przepuszcza polecenia z pilota.

Zobaczymy

Dziękuję za pomoc

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[brewka87]

Jesli przepuszcza częsciowo swiatło to i podczerwien z pilota powinna przejść. Jezeli jednak sie nie nadaje, to na allegro masz masę innych tworzyw w najrozniejszych kolorach. Juz wczesniej napisałem, ze pleksa w odcieniu szarosci powinna byc na tyle przyciemniająca zeby zakryc elementy wyswietlacza i odbiornika podczerwieni, ktore nie powinny byc widoczne. Jednoczesnie szara pleksa utemperuje trochę jaskrawy wyswietlacz, bo zapewne bez zadnego filtra daje niezle po oczach 🙂

Patent z frontem wyciętym z innego urządzenia teoretycznie tez nie jest zly, tylko więcej z tym zabawy. Kawałek szybki to sprzedawca wysle w kopercie, a kupic jakies stare DVD albo mikrowieze, to i paczka większa 🙂
