Bi-Wiring

[jarekb]

14 minut temu, slawek.xm napisał:

durna propozycja i nie proponuj nikomu tak głupich rozwiązań

na tym rezystorze odłoży się ciepło , które może nawet doprowadzić do pożaru

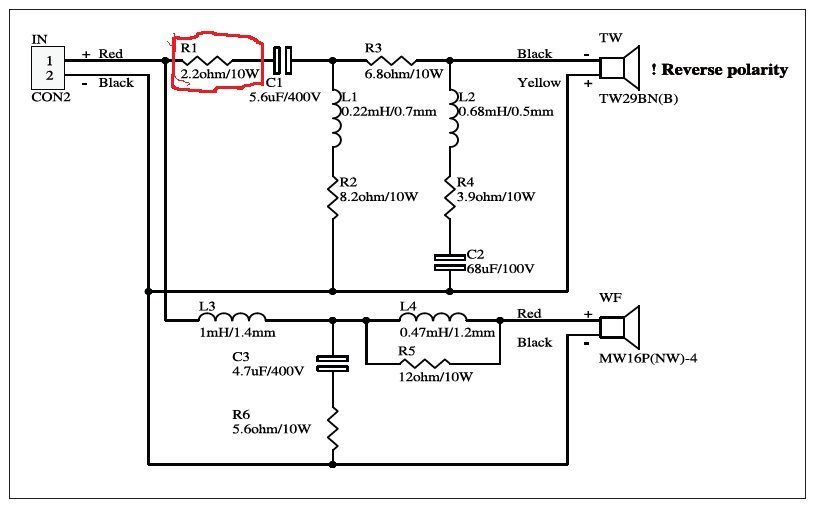

A czym poza mocą  się ten rezystor od tego z rysunku ? , i sporo kolumn tak ma

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

6 minut temu, jarekb napisał:

A czym poza mocą  się ten rezystor od tego z rysunku ? , i sporo kolumn tak ma

rezystor , który zaznaczyłeś jest częścią filtra głośnika wysokotonowego obniża on pasmo za punktem podziału od tego punktu do końca pasma wysokotonówki

rezystor który pokazał Szymon jest na wejściu i przyjmuje moc przeznaczoną do wszystkich głośników a nie tylko wysokotonowego

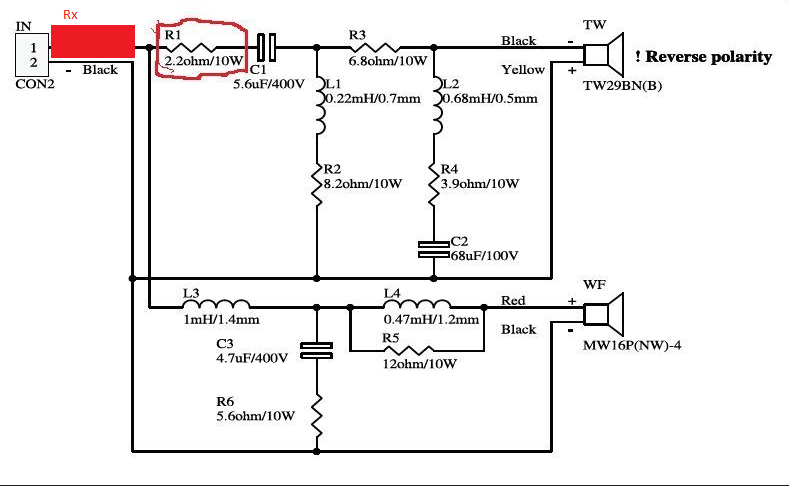

na schemacie wyglądałoby to tak :

[szymon1977]

35 minut temu, slawek.xm napisał:

a tym rezystorze odłoży się ciepło , które może nawet doprowadzić do pożaru

Sprawdzałem 🙂

Są rezystorki z radiatorkami, można dołożyć wiatraczek - badanie organoleptyczne wystarczyło by wykluczyć taką potrzebę.

Edytowane 5 Maja 2024 przez szymon1977

[jarekb]

No chyba nie bo rezystor musiał by być między wtykiem kabla a dolnym zaciskiem ?

[audioburak]

@slawek.xm  - nie przyjrzałeś się zdjęciu Szymona - ten rezystor jest w bi-wiringu

monitorów B&W i obniża TYLKO pasmo powyżej podziału, jak w schemacie pierwszym.

[xajas]

tak ale jeśli dołączysz drugi wzmak to mogą one przeszkadzać sobie w określonej części pasma podobnie jak źle zgrane fazowo głośniki

Co znaczy przeszkadzac?

[Gość]

Teraz, szymon1977 napisał:

Sprawdzałem 🙂



ty założysz np 1 om ...tylko po co jedyne co uzyskasz to ściszenie całego pasma mniejszy DF bo rezystancja jest w szeregu z wzmacniaczem więc zwiększasz impedancję wyjściową wzmaka co jest debilizmem bo zawsze dąży się do jaki najmniejszej

.... ktoś inny założy 1000 om i spali rezystor kolumny i wzmacniacz albo wszystko się zapali

2 minuty temu, jarekb napisał:

No chyba nie bo rezystor musiał by być między wtykiem kabla a dolnym zaciskiem ?

sorry, szkoda mojego pisania i czasu

eot

3 minuty temu, xajas napisał:

Co znaczy przeszkadzac?

jak się nauczysz konstruować kolumny to będziesz wiedział

[szymon1977]

37 minut temu, slawek.xm napisał:

durna propozycja

A podobne mocne słowa To moja działka na tym Forum... czasy się zmieniają.

4 minuty temu, slawek.xm napisał:

jest debilizmem



5 minut temu, slawek.xm napisał:

1000 om

To już Twój pomysł.

[Gość]

1 minutę temu, szymon1977 napisał:

A podobne mocne słowa To moja działka na tym Forum... czasy się zmieniają.

to co zrobiłeś to błąd wynikający z braku wiedzy ... sobie możesz takie układy robić ale nie chwal się nimi i nie proponuj innym

[xajas]

Ktos inny zalozy rezystor 1000 om i spali…

Jesli zalozysz rezystor 1000 om, to rezystancja wzrosnie o 1000 om, a prad spadnie drastycznie. Wiec co i z jakiego powodu mialo by sie tu spalic?

Jak sie nauczysz konstruowac kolumny, to bedziesz wiedzial

[szymon1977]

4 minuty temu, slawek.xm napisał:

to co zrobiłeś to błąd wynikający z braku wiedzy ... sobie możesz takie układy robić ale nie chwal się nimi i nie proponuj innym

Mówisz o ryzyku spalenia: jak chcesz to włączę za chwilę swoje lo-fi a wieczorem zmierzę temperaturę rezystorka i wzmacniacza (celując w radiatory na końcówkach mocy) - chcesz?

Edytowane 5 Maja 2024 przez szymon1977

[Gość]

2 minuty temu, szymon1977 napisał:

Mówisz o ryzyku spalenia: jak chcesz to włączę za chwilę swoje lo-fi a wieczorem zmierzę temperaturę rezystorka i wzmacniacza (celując w radiatory na końcówkach mocy) - chcesz?

wyłumaczyłem Ci technicznie głupotę twojego rozwiązania a Ty dalej próbujesz go bronić

weź sobie ten rez i zrób zwarcie na akumulatorze samochodowym ...może wtedy coś Ci zaświta co się czasem może zdarzyć 🙂

[szymon1977]

13 minut temu, slawek.xm napisał:

ty założysz np 1 om ...tylko po co jedyne co uzyskasz to ściszenie całego pasma mniejszy DF

Nie, uzyskałem ściszenie od częstotliwości podziału w górę.

2 minuty temu, slawek.xm napisał:

wyłumaczyłem Ci technicznie głupotę twojego rozwiązania

Żartujesz, prawda?

[Gość]

Teraz, szymon1977 napisał:

Nie, uzyskałem ściszenie od częstotliwości podziału w górę.

pokaż pomiar 🙂

[szymon1977]

7 minut temu, slawek.xm napisał:

weź sobie ten rez i zrób zwarcie na akumulatorze samochodowym ...może wtedy coś Ci zaświta co się czasem może zdarzyć 🙂

Czasem to się moze zapalić hifi bez rezystorka.

4 minuty temu, slawek.xm napisał:

pokaż pomiar 🙂

Nie, nie mam technicznej możliwości wykonać go z wystarczającą dokładnością, ale...

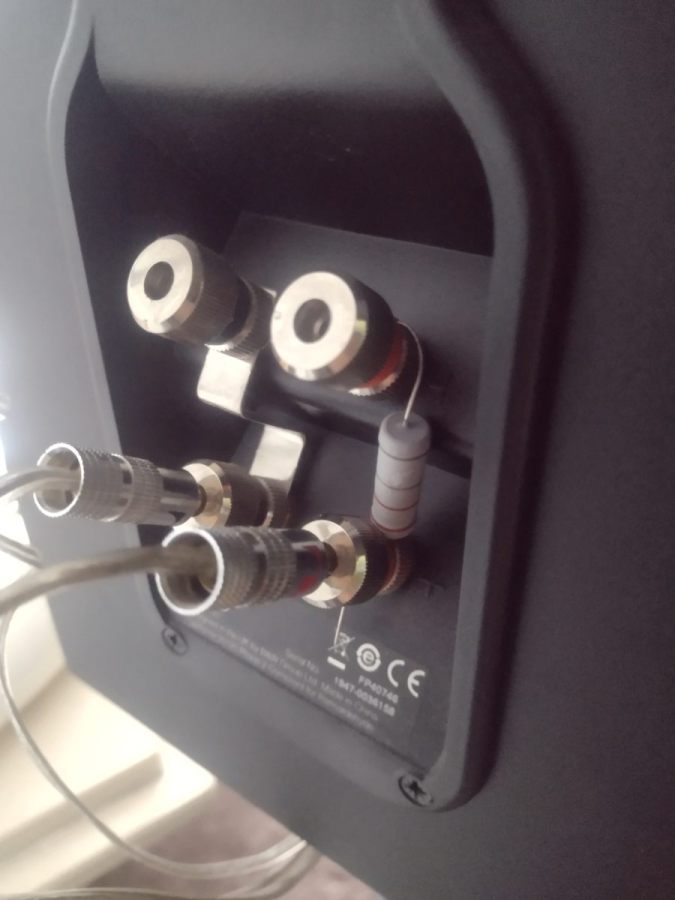

Jakieś tam B&W i 2,2ohm, próby wzniecenia pożaru użyciem 1000ohm pozostawiam Tobie.

Edytowane 5 Maja 2024 przez szymon1977

[Gość]

38 minut temu, jarekb napisał:

A czym poza mocą  się ten rezystor od tego z rysunku ? , i sporo kolumn tak ma

Bardzo przepraszam , to ja źle oceniłem obrazek

rzeczywiście rezystor wpłynie tylko na tę część pasma którą zasilają górne zaciski

ale zwiększanie impedancji wyjściowej wzmacniacza i możliwości spalenia rezystora w zależności od jego wartości i dostarczonej mocy caly czas pozostają w mocy

dlatego podtrzymuję swoje zdanie , że to bezsensowne rozwiązanie

[jarekb]

i tak to mniej więcej dziala , zmiana  pierwszego rezystora z 3,3,na 2,7  , warunki domowe ale coś tam widać :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

To raczej spalenie ,  były takie kolumny  ? centralna nawalone głośników i żeby podnieść impedancję z 1,6 do 3 ohm producent naładował rezystorów na gałęzi niskotonowej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Maja 2024 przez jarekb

[Gość]

12 minut temu, szymon1977 napisał:

Czasem to się moze zapalić hifi bez rezystorka.

po co zatem ten rezystor tam włożyłeś? jaki miałeś cel?

5 minut temu, jarekb napisał:

i tak to mniej więcej dziala

robiąc to w filtrze , tłumiąc tweeter lub średniak dobiera się rezystancję i MOC rezystora do obciążenia

trzeba wiedzieć , że potrzebny jest rezystor np 10w a nie 0,125W

czy we wpisze Szymona podane były jakieś dane?

nie , tylko wsadźcie sobie rezystor to usłyszycie różnicę w bi-wiring 🙂

[szymon1977]

16 minut temu, slawek.xm napisał:

ale zwiększanie impedancji wyjściowej wzmacniacza i możliwości spalenia rezystora w zależności od jego wartości i dostarczonej mocy caly czas pozostają w mocy

dlatego podtrzymuję swoje zdanie , że to bezsensowne rozwiązanie

Ok, zmierzę temperatury.

13 minut temu, slawek.xm napisał:

po co zatem ten rezystor tam włożyłeś? jaki miałeś cel?

Taki:

17 minut temu, slawek.xm napisał:

rezystor wpłynie tylko na tę część pasma którą zasilają górne zaciski



[przmor]

Schemat zwrotnicy samochodowego zestawu głośnikowego z regulowanym poziomem tweetera

[szymon1977]

32 minuty temu, slawek.xm napisał:

czy we wpisze Szymona podane były jakieś dane?

Zainteresowanym mogę dać link do artykułu, a jak ktoś zrobi coś na oślep nie mając o temacie pojęcia, to sam sobie będzie winny.

Edytowane 5 Maja 2024 przez szymon1977

[Gość]

1 godzinę temu, szymon1977 napisał:

Taki:

dobrze , że to napisałem bo nie wiedziałbyś co zrobiłeś 🙂

wystarczy by ktokolwiek wsadził przewód w górne gniazdo nie w dolne by cała kalkulacja wzięła w łeb

i to jest jeszcze jeden argument za tym byś nie rozpowszechniał swojej "radosnej twórczości " 🙂

[Gość]

2 godziny temu, szymon1977 napisał:

a jak ktoś zrobi coś na oślep nie mając o temacie pojęcia, to sam sobie będzie winny.

podając publicznie jakies rozwiązanie musisz sam okreslić jego bezpieczeństwo

inaczej ktoś korzystający z Twojego "patentu" , który popsuł sobie sprzęt będzie się mógł domagać rekompensaty

obyś nie miał nigdy takich nieprzyjemności

[bum1234]

3 hours ago, slawek.xm said:

ak się nauczysz konstruować kolumny to będziesz wiedział

Głośnik głośnikowi jak najbardziej, jak się źle zwrotnice zrobi i parę innych rzeczy, ale wzmacniacz wzmacniaczowi nie bardzo, chyba, że będą to jakieś dziwadła (np. hi-endowe lampy 🙂 )

Mówimy oczywiście cały czas o bi-wiringu a nie o aktywnych zwrotnicach, choć i wtedy to nie wzmak winien a filtry.

Edytowane 5 Maja 2024 przez bum1234

[Gość]

2 minuty temu, bum1234 napisał:

Głośnik głośnikowi jak najbardziej, jak się źle zwrotnice zrobi i parę innych rzeczy, ale wzmacniacz wzmacniaczowi nie bardzo, chyba, że będą to jakieś dziwadła (np. hi-endowe lampy 🙂 )

Mówimy oczywiście cały czas o bi-wiringu a nie o aktywnych zwrotnicach, choć i wtedy toe wznak winien a filtry.

ograniczanie pasma wzmacniacza to też filtry

np wynikające z konstrukcji wzmaka np pojemności bramek tranów wyjściowych

[bum1234]

Just now, slawek.xm said:

ograniczanie pasma wzmacniacza to też filtry

np wynikające z konstrukcji wzmaka np pojemności bramek tranów wyjściowych

Racja, ale kto teraz robi wzmacniacze z częstotliwością graniczą w zakresie akustycznym?

[Gość]

5 minut temu, bum1234 napisał:

Mówimy oczywiście cały czas o bi-wiringu

dyskutowaliśmy o bi-ampingu 🙂

bi-wiring wg mnie nie ma żadnego sensu .... a z pokazów np Szymona wynika , że mniej zorientowani więcej mogą popsuć niż zyskać

[bum1234]

2 hours ago, slawek.xm said:

dlatego podtrzymuję swoje zdanie , że to bezsensowne rozwiązanie

Racja. Włącznie rezystora w szereg z tweeterem na tzw. słuch może też rozjechać parametry zwrotnicy

1 minute ago, slawek.xm said:

dyskutowaliśmy o bi-ampingu 🙂

bi-wiring wg mnie nie ma żadnego sensu .... a z pokazów np Szymona wynika , że mniej zorientowani więcej mogą popsuć niż zyskać

Sorry, napisało mi się bii-wiring - oczywiście chodziło mi o bi-amping

[Gość]

1 minutę temu, bum1234 napisał:

Racja, ale kto teraz robi wzmacniacze z częstotliwością graniczą w zakresie akustycznym?

np klasa D

i nie chodzi o f3 w paśmie słyszalnym tylko o kręcenie fazy już w paśmie słyszalnym

wielokrotnie to pisałem już , że dobry wzmak powinien mieć pasmo o dekadę większe czyli f3 2hz i 200khz min

[bum1234]

4 hours ago, bum1234 said:

Problem jest prosty - bi-wiring to kolejny pomysł zahaczający o voodoo 😄

Więc nie wiem o czym tu dyskutować.



1 minute ago, slawek.xm said:

np klasa D

i nie chodzi o f3 w paśmie słyszalnym tylko o kręcenie fazy już w paśmie słyszalnym

wielokrotnie to pisałem już , że dobry wzmak powinien mieć pasmo o dekadę większe czyli f3 2hz i 200khz min

Klasa D jest specyficzna - obecnie różne rzeczy się pod nią podciąga 😄
