Transformatory IV, V/V na wyjściu DAC

[jurek]

Odpowiednio dobrane pod względem przekładni i wzmocnienia czarują dzwiekiem.

W zasadzie każdy DAC może współpracować z trafkiem- również  te z różnicowym wyjsciem napięciowym.

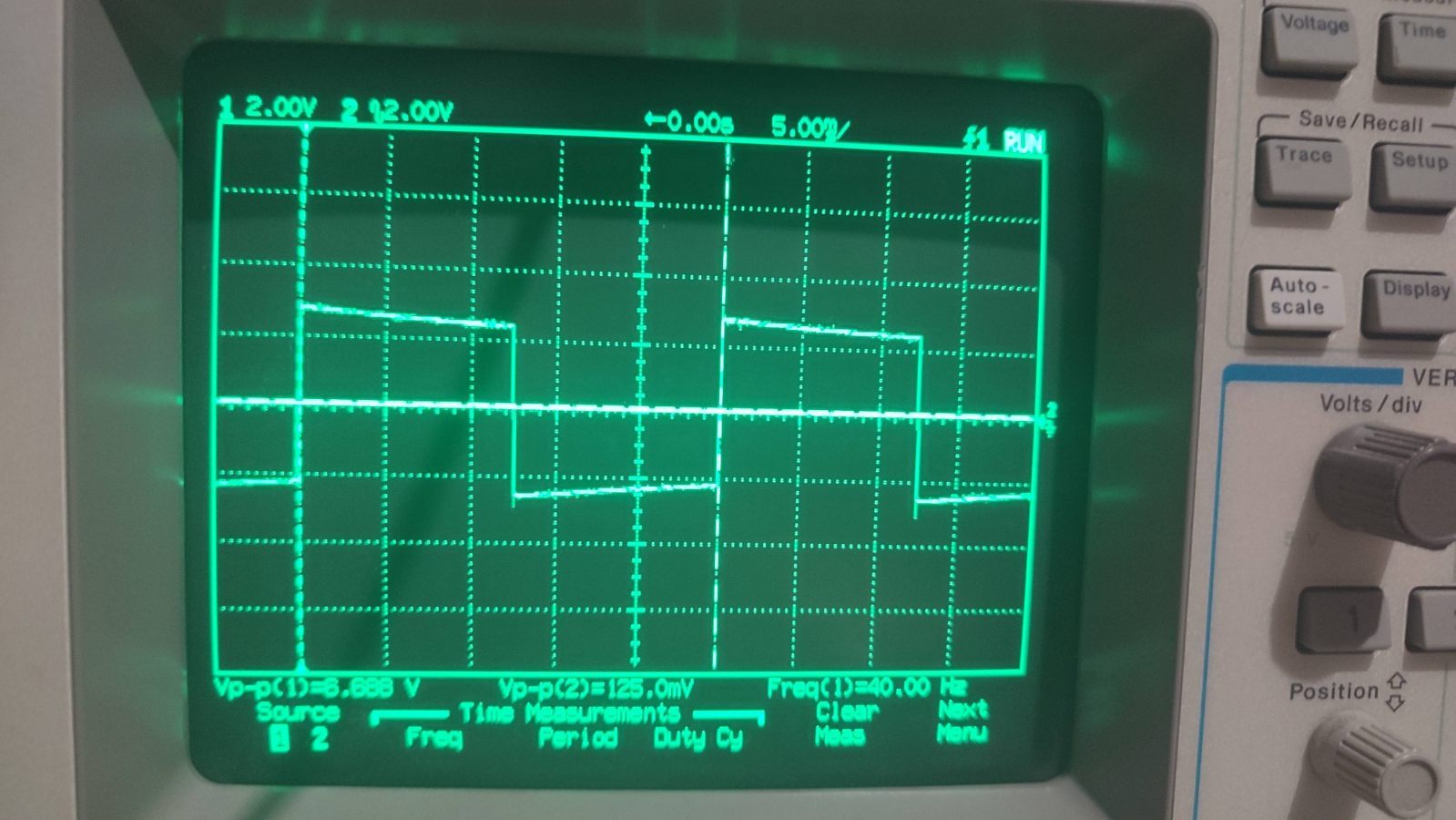

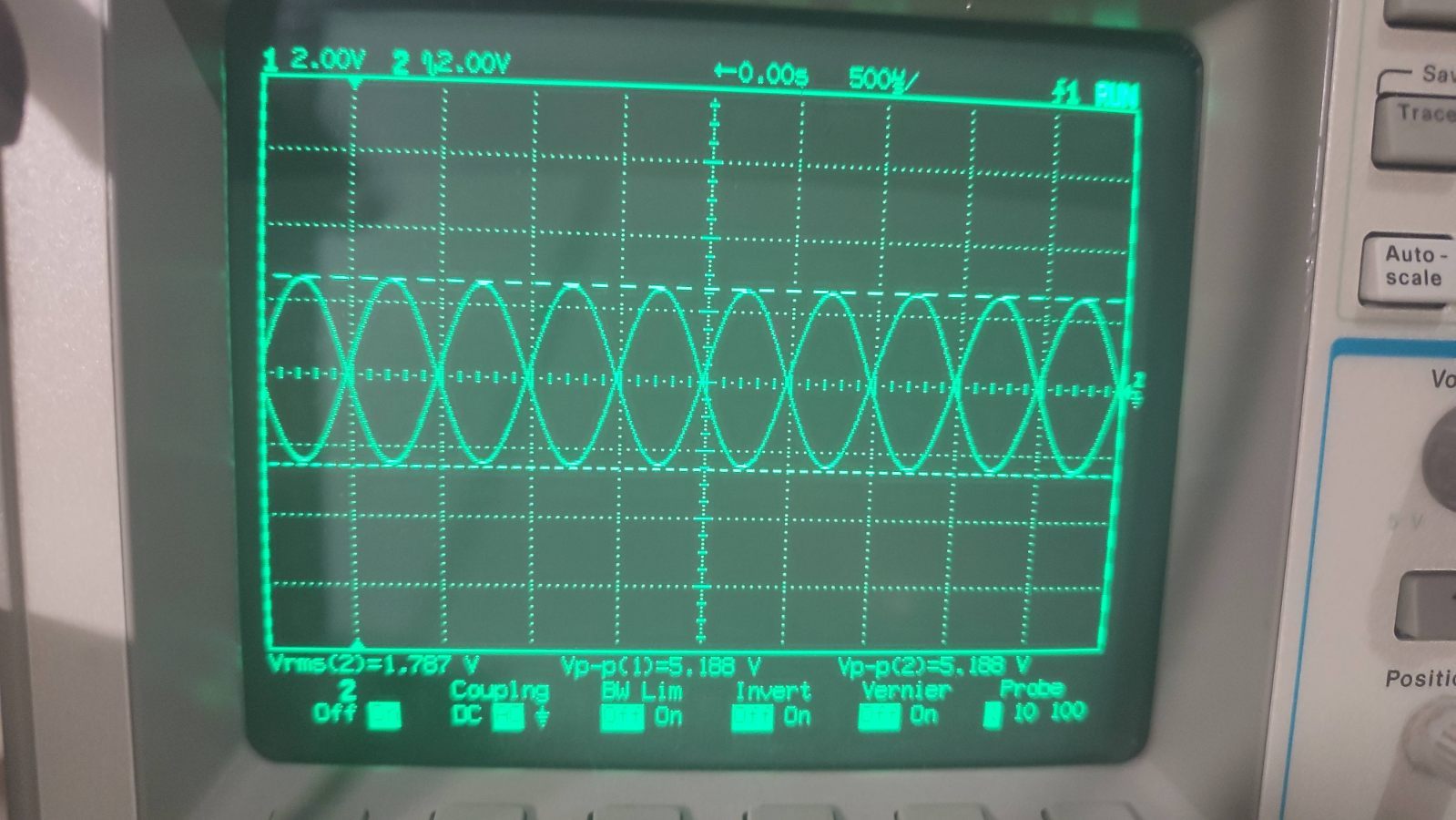

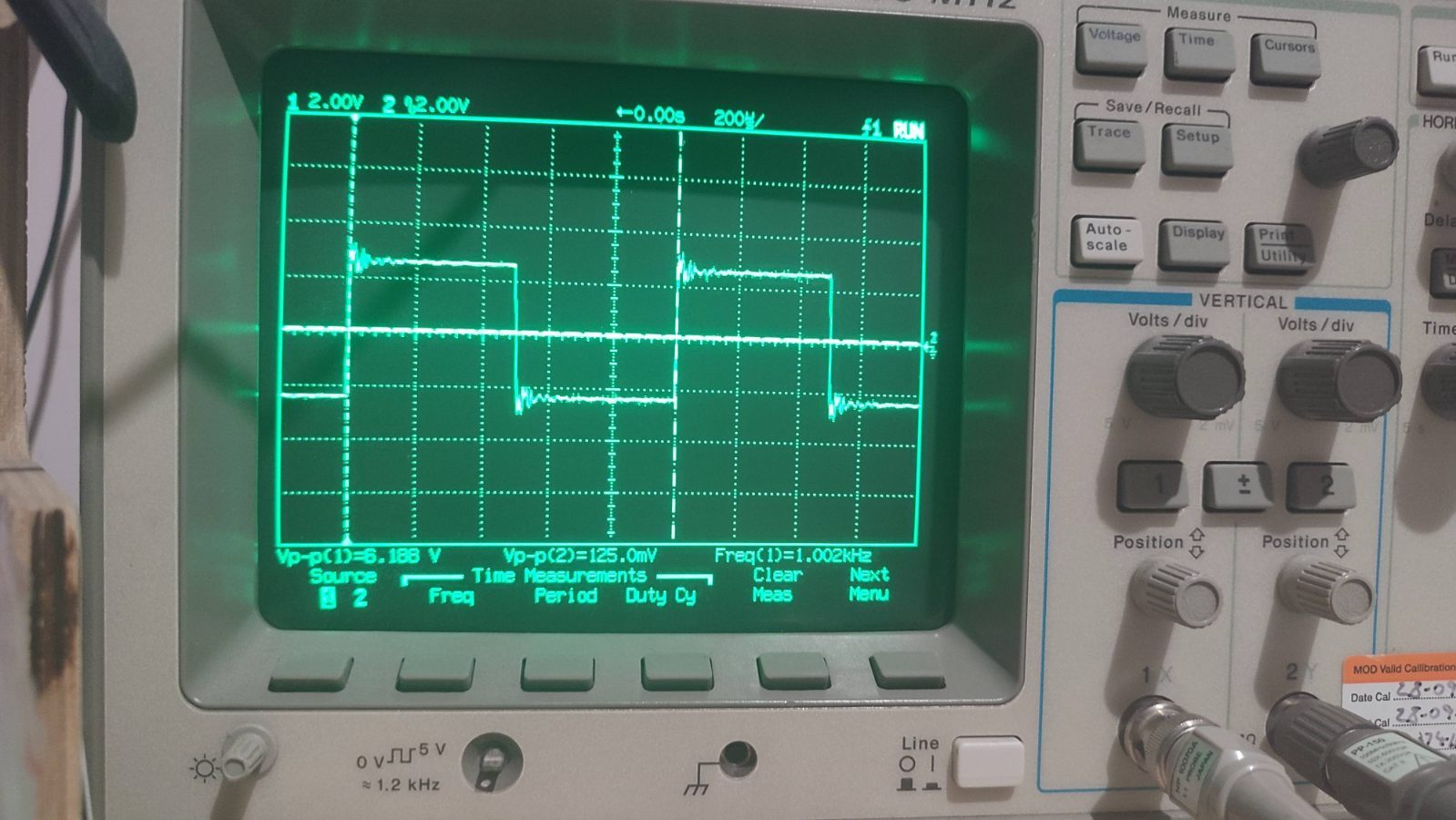

Obecnie gram na ESS9038Q2M, trafo 10k:10k (czyli tylko przekładnia napięciowa)  i BUF634 jako bufor.

Próbowałem z innym DAC (TDA... AD..) ale nie mam przyzwoitego trafa IV.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[malyelektronik]

Po co to trafo ?

[Scott L.F.]

Osobiście nie próbowałem ale słyszałem dużo dobrego .

Czasem mnie korci  😉

Jakieś konkretne typy do DAC z prądem wyjsciowym  1mA?

[malyelektronik]

No ale po co ?

[jurek1]

3 minuty temu, malyelektronik napisał:

No ale po co ?

Zapewne w celu eliminacji napięcia stałego na wyjściu.

[malyelektronik]

To czemu nie kondensator?

[Scott L.F.]

W skrocie

Prąd z wyjścia prądowego DAC na rezystorze konwersji zmienia się w napięcie a transformator podnosi jego wartość do wymaganej wartości

Trafo zamiast całego stopnia na op-ampach / lampach czy co tam

[malyelektronik]

Ok to ma sens. Bo samo odcięcie dc - nie

[Seyv]

17 minut temu, Scott L.F. napisał:

Trafo zamiast całego stopnia na op-ampach / lampach czy co tam

Trafo zamiast całego stopnia to niezbyt ma sens bo pozostaje nierozwiązana kwestia impedancji wyjściowej DACa, która lepiej by była niższa niż wyższa.

Natomiast transformator może załatwić kilka innych elementów: filtra, separatora (w tym separatora masy), symetryzatora.

Dzisiejsze zabawy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

34 minuty temu, malyelektronik napisał:

Ok to ma sens. Bo samo odcięcie dc - nie

Akurat ground lift przy pomocy transformatorów to najstarsza i wprawdzie niekoniecznie najlepiej brzmiąca metoda separacji galwanicznej, ale pod względem separacji najlepsza i wciąż mimo wad stosowana.

[Grzegorz7]

Transformator z założenia ma wiele zalet.

Trzeba tylko wyeliminować wady rdzenia. A są technologiczne ku temu możliwości.

Odpowiednio uzwoić i na pewno może pobić wiele konwerterów i/V.

Znajdzcie mi tylko taki transformator...

[malyelektronik]

1 minutę temu, przemak napisał:

Akurat ground lift przy pomocy transformatorów to najstarsza i wprawdzie niekoniecznie najlepiej brzmiąca metoda separacji galwanicznej, ale pod względem separacji najlepsza i wciąż mimo wad stosowana.

Sens w świetle mojej logiki ale na usprawiedliwienie dodam że ja dopiero się uczę elektroniki jak już wspomniałem. Dzięki za wyjaśnienie 🙂 mało ekonomiczne wydaje mi się wsadzenia trafa do odcięcia wyłącznie dc kondensator jest wielkokrotnie tańszy

[Grzegorz7]

Ale zaraz ci o wybitniejszym słuchu zaczną opowiadać, ze kondensator degraduje. Onio słyszą rodzaj folii w kondensatorze. Różnice między Al a Cu są dla nich porażające!

[malyelektronik]

Ale dzięki nim sprzedają się rezystory z trzema wyprowadzeniami haha

Edytowane 1 Listopada 2024 przez malyelektronik

[jurek]

12 minut temu, Seyv napisał:

Dzisiejsze zabawy.

Pięknie nawinięte.

[Grzegorz7]

A potem biegają po forach z pytaniem gdzie podłączyć ten trzeci drut...

Tak jak podłączą tak im gra...

[jurek]

52 minuty temu, Scott L.F. napisał:

Prąd z wyjścia prądowego DAC na rezystorze konwersji zmienia się w napięcie a transformator podnosi jego wartość

Lepszą metodą jest zastosowanie bezpośrednio trafka jako konwertera IV- bez rezystora w uzwojeniu pierwotnym.

[Seyv]

9 minut temu, malyelektronik napisał:

kondensator jest wielkokrotnie tańszy

Audiofilski? A gdzie tam 😉

[malyelektronik]

Jestem młody i uczę się elektroniki. Audio mnie interesuje, też chciałbym kiedyś zbudować własny dac. Dlatego drążę temat i zadaje pytania tak jak tu po co to trafo bo po prostu nie rozumiem.

Teraz, Seyv napisał:

Audiofilski? A gdzie tam 😉

No ale to jest kit z tymi rankingami kondensatorów. Pewnie nie rozumiem wszystkich zjawisk na pewno! Ale nie dam sobie wcisnąć że jak napisane jest gold albo oil na kondensatorze to nagle scena jest szersza czy coś

[Grzegorz7]

Jak wyjście jest prądowe to ten prąd proporcjonalny do probki płynie w jednym uzwojeniu i zamieniany jest na napięcie w drugim uzwojeniu.

Idealny transformator nie ma np. szumów a rezystor zawsze ma 🙂

Idealny kondensator również nie szumi ale co z tego jak nasi koledzy go słyszą... Straszne jest takie życie...



[jurek]

16 minut temu, Grzegorz7 napisał:

Znajdzcie mi tylko taki transformator...

Hiendowe trafko 600: 600 ma ok.100H przy mniej niż 100 ohmów

Sowter 600/600- ok. 10H

Chińskie tanie, premalojowe: 5H

Monacor LTR- 1H

[malyelektronik]

1 minutę temu, Grzegorz7 napisał:

ale co z tego jak nasi koledzy go słyszą...

Kondensatory słyszą a zachwycają się i polecają bez przerwy płytki z Ali. Xd

[Grzegorz7]

7 minut temu, malyelektronik napisał:

polecają bez przerwy płytki z Ali.

Bo zrobienie samemu płytki to nie taka prosta sprawa.

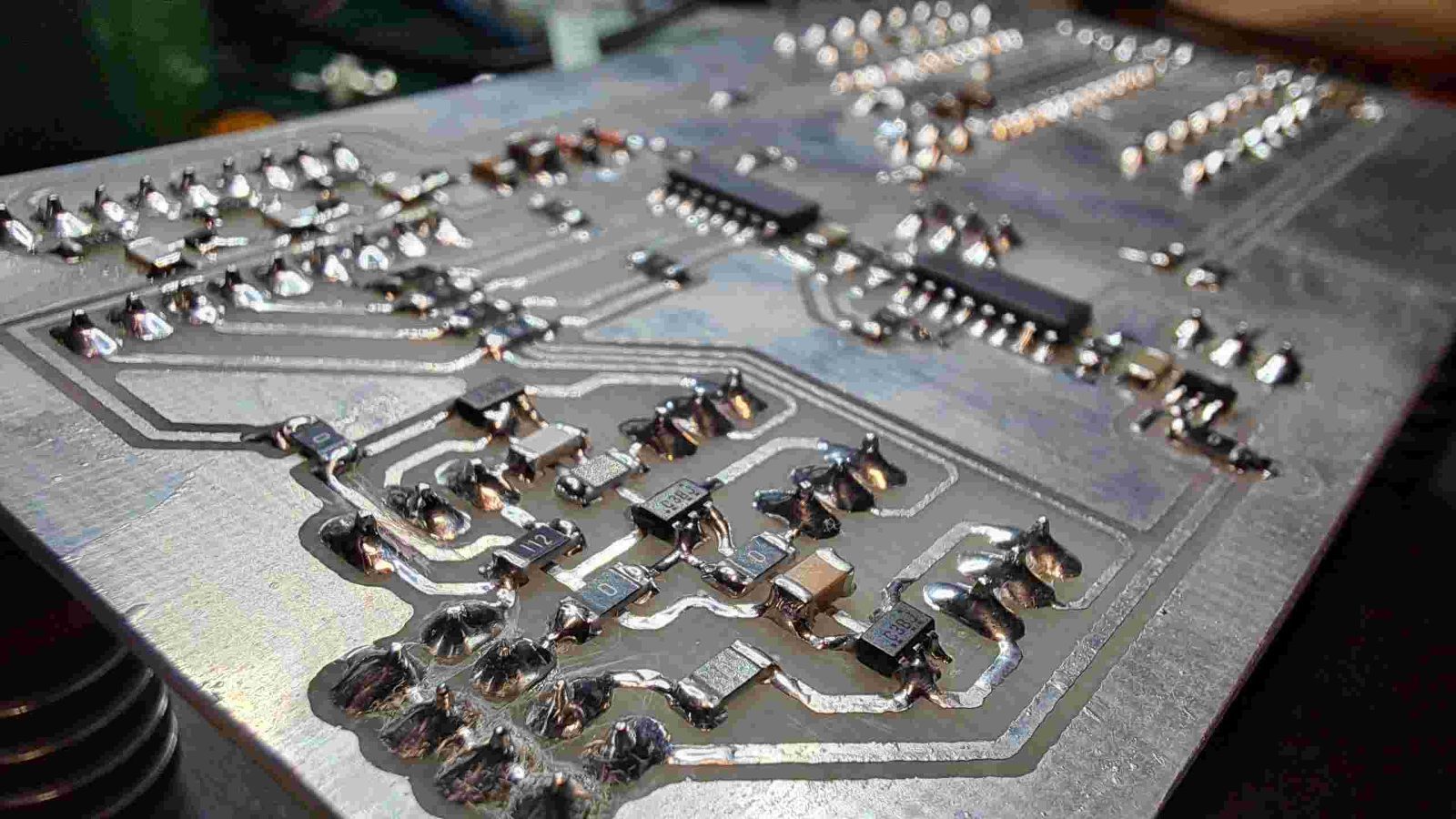

Tu masz płytke badawczą popularnego 1541. Nieco rozbudowana aby można było przetestować kilka kontrowersyjnych opinii. Do tego omożliwości zmiany faz i jitter`a przebiegów... synchronizacja I2S, synchronizacja DEM, zmiana czasów narastania/opadania szyn sygnałowych,...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[malyelektronik]

3 minuty temu, Grzegorz7 napisał:

Bo zrobienie samemu płytki to nie taka prosta sprawa.

No tak jak ty wytrawiałeś to nie jest taka prosta ale jak zmieści się kto w 10x10 to z wysyłką na jlc wychodzi poniżej 20 zł za 5 sztuk.

5 minut temu, Grzegorz7 napisał:

Tu masz płytke badawczą

A może Ty byś zrobił forumowy projekt daca ? 😈

[jurek]

6 minut temu, malyelektronik napisał:

No tak jak ty wytrawiałeś to nie jest taka prosta ale jak zmieści się kto w 10x10 to z wysyłką na jlc wychodzi poniżej 20 zł za 5 sztuk.

A na ile wyceniasz wkład intelektualny, wiedzę i doświadczenie wykonawcy?

:)

Edytowane 1 Listopada 2024 przez jurek

[Grzegorz7]



4 minuty temu, malyelektronik napisał:

A może Ty byś zrobił forumowy projekt daca ? 😈

Są lepsi.

Mógłbym konsultować moduły; zasilania, zegara, analogu. I prowadzenie ścieżek bo jak przejrzałem gotowe aplikacje to nie dziwota, że wszystko gra  inaczej...

Natomiast będę miał do zaproponowania rewolucyjną (bo nie widziałem takiej) konwersję I/V.



[jurek]

1 minutę temu, Grzegorz7 napisał:

Natomiast będę miał do zaproponowania rewolucyjną (bo nie widziałem takiej) konwersję I/V.

Uchyl rąbka tajemnicy- popastwimy się :)

[malyelektronik]

2 minuty temu, Grzegorz7 napisał:

Są lepsi

Kto z forum ? Mi to brzmi jak wymówka xd

5 minut temu, jurek napisał:

na ile wyceniasz wkład intelektualny, wiedzę i doświadczenie wykonawcy?

W jakim sensie? Jak projektujesz dla siebie to zawsze warto. Lepiej tak niż Chińczyk

[Grzegorz7]

@jurek

Sam muszę odpalić bo ukłąd wydaje się tak niesamowity, że aż nieprawdopodobny...

Miałem zacząć testy wczoraj ale zmogło mnie i muszę przesunąć ...

Edytowane 1 Listopada 2024 przez Grzegorz7

[Scott L.F.]

Godzinę temu, Seyv napisał:

Trafo zamiast całego stopnia to niezbyt ma sens bo pozostaje nierozwiązana kwestia impedancji wyjściowej DACa, która lepiej by była niższa niż wyższa.

Natomiast transformator może załatwić kilka innych elementów: filtra, separatora (w tym separatora masy), symetryzatora.

Dzisiejsze zabawy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dlatego napisałem ," w wielkim skrócie,"

56 minut temu, malyelektronik napisał:

Kondensatory słyszą a zachwycają się i polecają bez przerwy płytki z Ali. Xd

Z przerwami. Wyraźnie zaznaczonymi .







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
