budowa pre gramofonowego na bazie płytki wyjętej z integry

Karol_71418 · 9 Kwietnia

witam, jak w temacie pytanie teoretyczne do tych co się znają. Czy taka opcja jest trudna do wykonania? Czy warto się w to bawić? Przerobiłem już różne pre z podstawowej pólki np vincent, nad, rega fono i żaden mi nie grał. Najlepiej z nich wszystkich do tej pory gra mi wbudowany w audiolaba 8300. Wymyśliłem sobie że wykorzystam pre z amplitunera hitachi sr6010 który już umarł niestety, ale na nim zakochałem się w graniu z czarnej płyty. Czy taka budowa pre z wykorzystaniem płytki z tego hitachi jest warta świeczki i do zrobienia przez laika?

korkoczong · 9 Kwietnia

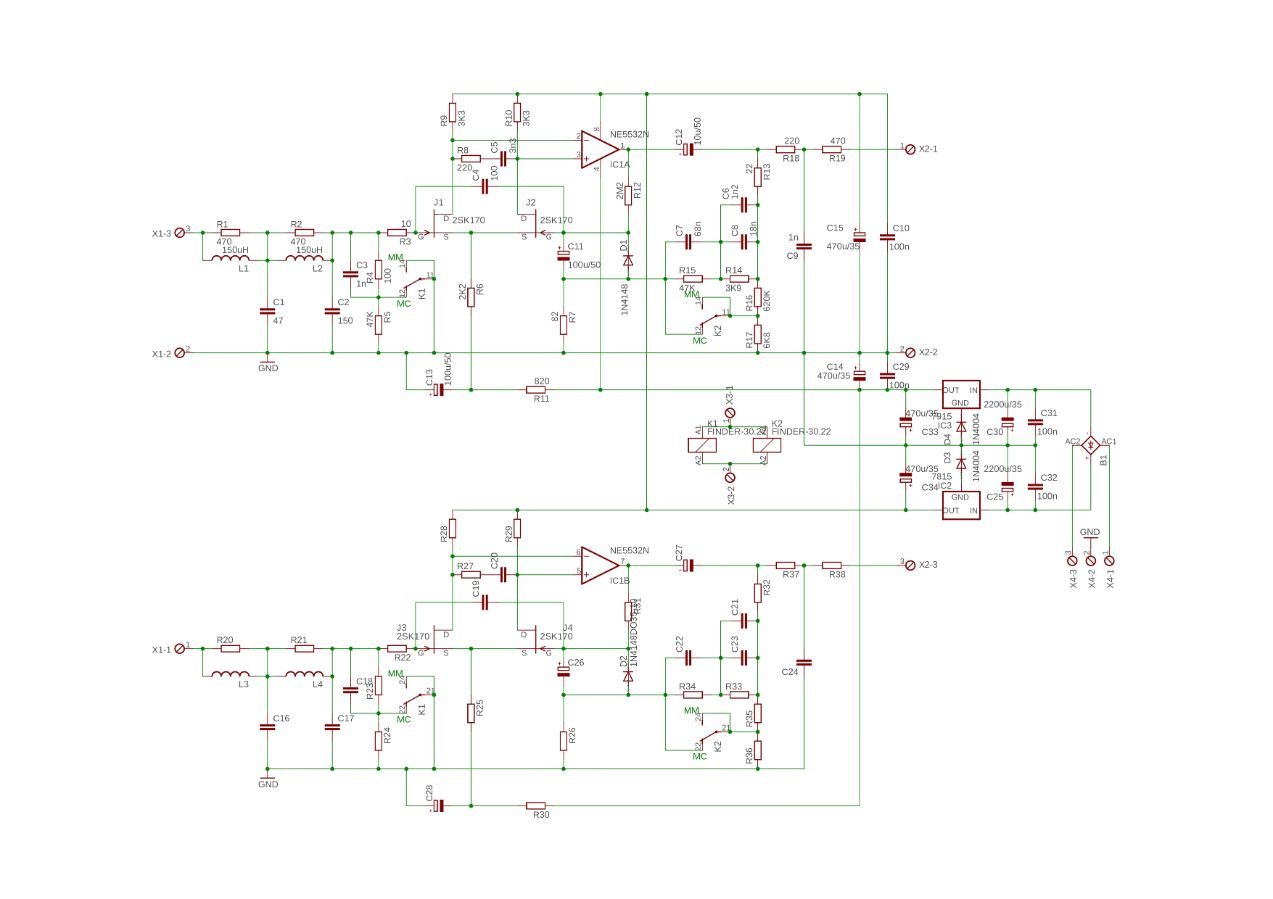

Myślę że wykorzystanie dużej płytki amplitunera nie jest najlepszym pomysłem, ale można go całkiem śmiało odtworzyć na mniejszym PCB. Zbudowany jest w oparciu o jeszcze dostępny układ HA1452W. Sam próbuję zrobić pre gramofonowe w oparciu o architekturę Denona aplikowaną od wielu lat w integrach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

krzysieks_2007 · 9 Kwietnia

Jak dobry jest ten układ w Hitachi to nie wiem.

Mogę polecić pre gramofonowe ze starszych tanich modeli Kenwood.Układy z pasywną korekcją ale z ciekawym zasilaniem.Takie samo pre można znaleźć w paru droższych klockach accuphase.

Działa to całkowicie prawidłowo bez problemu można odkryć na czym polega zabawa z gramofonem i jego prawidłową regulacją.

**Grzegorz7** · 9 Kwietnia

Dobry jest układ z Denona. Prosty ale z dbałością o minimalizację intermodulacji od wejścia.

W Kenwood`ach układ jest skomplikowany ale optymalizowany szumowo od wejścia oddzielnie dla wkładek MM i MC. Bardzo dobry pre gramofonowy.

**porlick** · Niedziela o 09:39

Też tak kiedyś kombinowałem, ale różne preampy- czy to gotowe, klon z Arcama, czy pochodzący z umarłego klocka Marantz a, pokonał układ wg RJM PASSIV Phono Stage, gdzie korekcja jest pasywna, pomiędzy dwoma liniowymi stopniami wzmocnienia. Zagrało to świetnie już na uniwersalnej płytce drukowanej- na tyle dobrze, że nie bawiłem się w wykonanie docelowej. Wystarczyło tylko zadbać o dobrą jakość komponentów i wysoką dokładność rezystorów użytych do korekcji.
