Yamaha A-760 potrzebny element


Desant

Recommended Posts

potrzebuję takiego oto ustrojstwa do ww wzmacniacza:



pytałem na elektrodzie, pisałem do audio klanu ale cos bez efektow. moze ktos wie co to za element, do czego sluzy, skad go wziac, jaki zamiennik? moze u kogos lezy w szufladzie niepotrzebny? ;))))



tytułem wyjaśnienia: nie znam sie na tym, kupilem uszkodzony wzmak i sprzedawca powiedzial mi ze jak znajde toto i wlutuje to bedzie gral, no i szukam... mam jeszcze schemat z zaznaczonym miejscem gdzie to ma być, gdyby ktos sie zainteresował to mogę podesłać

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

moze teraz pikczer wejdzie

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

trzeba się tam zarejestrować żeby coś dowiedzieć.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

dzięki za odpowiedź, aż dziwne że sam tego nie wyguglałem :/



zarejestrowałem się tam, ale dowiedziałem się jedynie że jest to "analog-intensive, mixed-signal integrated circuit". czy po naszemu się to jakoś tłumaczy? chodzi mi o to, żeby dowiedzieć się czy jest to jakiś bezwzglednie potrzebny do działania wzmacniacza element, czy też można go jakoś "ominąć" a i tak będzie grać.



z tego co widzę to ci panstwo nie zajmują się dystrybucją (chociaz oczywiscie spytalem czy nie mogą tego zorganizowac) no i poczekam czy odpiszą...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Z tego co widać na schemacie tego wzmacniacza to jest to raczej istotny element - wzmacniacz ten ma dosyć nietypowy zasilacz (impulsowy) .Element ten znajduje się po stronie pierwotnej transformatora .

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

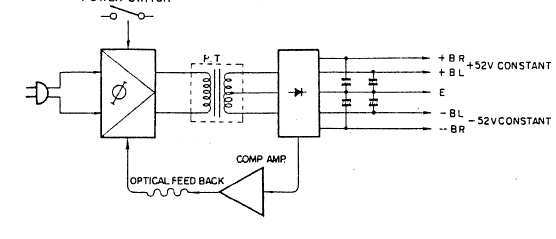

Zapomniałem dołączyć schematów :)- marna jakość ale może się przyda

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-4059-100007473 1170268492_thumb.GIF

post-4059-100007474 1170268490_thumb.GIF

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

dzięki :)



a może by tak zamiast tego impulsowego wstawić zwykły zasilacz? tyle ze dla tej samej mocy bylby chyba wiekszy i pewnie poza klocek by go trzeba było wyrzucic :]

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Nie wiem jaka jest częstotliwość pracy układu ale wydaje mi się że 50Hz - ten układ zapewnia raczej stabilizację napięcia po stronie wtórnej poprzez zmianę kąta wyzwolenia triaka -swoją drogą ciekawe rozwiązanie ale kontrowersyjne jeśli chodzi o dzwięk:)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

A może chodzi automatyczne rozpoznaniei nap. sieci 220V albo 110V. W monitorach Mcintoscha (komputerowych)

stosowano układ dopasowania na optotriakach. Odpiąć obciążenie od mostka isprawdz napięcie na kondach,zasilając trafo bezpośrednio z sieci.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

wladl>być może ale nie sądzę ponieważ wg, serwisówki są różne modele na USA/Kanadę i Europę i płytki control unit mają tam różne schematy (wartości elementów),szczerze mówiąc zgadywałem co może robić ten obwód ponieważ nie chciało mi się analizować jego pracy:)Teraz jestem już prawie pewien że chodzi o stabilizację ponieważ z końcówek mocy idzie sygnał informujący o poborze prądu i przez transoptor steruje płytkę control ,pozatym dla wersji USA - Europa stosuje się inne transformatory.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Niestety serwisówka jaką posiadam została zeskanowana przez jakiegoś oszołoma i wielu rzeczy można się tylko domyślać ponieważ nie widać całych obwodów a fragmenty :( .Główna część stabilizatora znajduje się po stronie wtórnej a na płytce control tylko układy wykonawcze

może fragment schematu coś wyjaśni:



w lewym dolnym rogu widać transoptor płytki control, powyżej stabilizator znajdujący się po stronie wtórnej

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jasne nawet parę postów wcześniej jest pokazana jego struktura wewnętrzna,każdy wie że jest to triak na to przynajmniej wskazują oznaczenia, chodzi tylko o to jak znaleźć zamiennik do tej konkretnej aplikacji i czy jest to w ogóle możliwe biorąc pod uwagę jego nietypowość - pierwszy raz widzę triak robiony w technologii hybrydowej- po co ktoś się tak męczył skoro istnieją monolityczne

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ale obawiam się że symulacja niewiele pomoże- mam wrzucić w SPICE jakikolwiek wysokonapięciowy tranzystor? , nie znamy parametrów zastosowanych tranzystorów ,poza tym ten triak- dziwoląg jest chyba dosyć istotny i nie polecę nikomu na forum zbudowania pająka na plytce z 220V :),mogło by to się zakończyć tragicznie .Może rozwiązaniem dla Desanta jest zastosowanie zwykłego liniowego zasilacza z tym trafo które jest we wzmacniaczu.

Starałem się pomóc na ile mogłem

Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dwa rozsądne pomysły,albo układ ma za zadanie ograniczyć straty mocy w końcówce przy niskim poziomie sygnału poprzez analizę obwiedni sygnału audio i redukcję nap. zasilania , albo jest to zab. przeciwprzeciaciążeniowe wyłączające wzmak.

Z walorów audio oba problematyczne.

Albo trzecie , MNIEJ ROZSĄDNE: póścić tafo na kródko do ściany oczywiście sprawdzając czy na nie obciążonym układzie występuje 58V DC opisane na schemacie. Zakładam że wzmacniacz chodzi w klasie AB. Zwróćcie uwagę , że uzwojenię pierwotne jest synetryczne i zasilane poprzez osobne triaki. Bezpiecze rozwiązanie to zasilenie układu z pominięciem spornej kwestii układu tyrystorowego za pomocvą autotransformatora i pommiar napięć. Oczywiście łatwo jest teoretyzować nad obcym samograjem.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Desant> tylko ostroznie z tym majstrowaniem ;) być może ktoś z nas ma rację - jeżeli kolega wladl to nie powinno byc większych problemów ,jednak jeśli ja mam rację to napięcie jałowe może być dużo większe po wyprostowaniu niż 50 V

Polecam odłączenie strony wtórnej od obwodu i jej pomiar bez obciążenia na zakresie AC - to rozwieje wszelkie wątpliwości :)

Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 4 weeks later...

Pozwole sobie wtrącić inne pytanie bo nie chce nowego wątku zakładać jednak nawiązujące do zasilacza impulsowego.



Siedze właśnie nad zasilaczem do DVD Grundiga model GDP6150/1.Problem w nim jest taki,że nie startuje,a dokładniej słychać (bez względu na to czy jest obciążony czy nie) pyknięcia w czasie około 1s oraz chwilowe miganie diody standby i drżenie lasera.Po wstępnym sprawdzeniu diod,lutów itp doszedłem do wniosku,że to może być trafo.Tylko pytanie czy miernik powinien tak na wskazaniu zwarciowym jak i oporowym wykazywać zwarcie na wtórnej stronie trafa??Jest 7 wyprowadzeń i na każdym piszczy i pokazuje wartość oporu równą wartości przy zwarciu elektrod miernika.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wraz ze zdobytą wiedzą przychodzi świadomość jak wielu rzeczy jeszcze nie wiesz...

Link to comment
Share on other sites

Wydaje mi się że powinien pokazywać zwarcie - w typowych zasilaczach impulsowych częstotliwość pracy jest duża,

zapewne znacznie większa niż 20kHz , co pozwala na zminimalizowanie liczby zwojów których ilość jest odwrotnie proporcjonalna do częstotliwości (straty w miedzi), ja bym raczej stawiał na kondenstory - przecież one w takim zasilaczu pracują w morderczych warunkach nawet te low ESR ,ewentualnie scalak przetwornicy jeżeli takowy tam jest .



W tym momencie nasunęła mi sie pewna refleksja co do zasilacza w tej nieszczęsnej Yamasze A-760-i obawiam się że źle poradziłem:-( - on równeiż może pracować na dużych częstotliwościach ,jest to przecież klasyczny zasilacz kluczowany po stronie pierwotnej ,mostek prostuje napięcie natomiast ten nietypowy triak oraz pozostałe triaki wraz z kondensatorami zapewniają kluczowanie trafa z odpowiednią częstotliwością sygnał z transoptora zmienia współczynnik wypełnienia .

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Tego się obawiałem.Samego power switcha nie sprawdze gdyż nie jest to najprostrzy element.Zaś scalaka jako takiego nie było.Zaryzykowałem nieco i doradziłem wymianę trafa (przykładając ucho to one właśnie brzęczało).Jeśli nie to to pobawie się w pojemności.



Jeszcze jedno czy możliwy jest dużo mniejszy spadek napięcia na diodzie ultra szybkiej?(chodzi o same wskazania miernika).Osobiście postawiłem na to,że i owszem ale mnie wątpliwości naszły.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wraz ze zdobytą wiedzą przychodzi świadomość jak wielu rzeczy jeszcze nie wiesz...

Link to comment
Share on other sites

To wiem ale chodzi mi konkretnie o różnice między SBL1040CT i UGD10GTC.Pierwsza to shottky,a druga ultra szybka soft recowery.Jednak na jednej miernik pokazuje 415 (w sam raz dla shottkyego),a na drugiej około 130(tutaj się zastanawiam nad jej sprawnością).Dodam,że jedna jak i druga nie są już przewodnikami.Wykazują własności diod ino wskazania są bardzo różne.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wraz ze zdobytą wiedzą przychodzi świadomość jak wielu rzeczy jeszcze nie wiesz...

Link to comment
Share on other sites

spadki napięcia diod FRED podawane w katalogach dla prądów nominalnych wynoszą ok. 1V (parametr Vf) , ale być może jest możliwe takie napięcie przewodzenia ,nie mam doświadczeń z tym typem diody i nie analizowałem jej struktury i zasady działania więc nie będę udawał znawcy :-)Faktem jest że przy prądzie 100mA napięcie na diodzie Fred wynosi 0,4-0,5V więc może przy niższych prądach rzeczywiście osiąga ona tak niskie napięcie przewodzenia.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
