Aleph5 - końcowe uwagi - proszę o pomoc

[Beat]

4. Czy zastąpienie mostka 2 diodami wpłynie degradująco na dźwięk (pomijając brak podbicia napięcia) ?

[Matthew]

Czy zwiększając prąd spoczynkowy spada nam sprawność wzmacniacza i moc?

[Piotreq23]

Zmienia się punk pracy i sprawność również.

[loszmi]

Wziąłem się w końcu za robotę!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[solo]

Witam !!!



Udało i mnie się w końcu uruchomić A5

Gra świetnie aż strach pomyśleć co się stanie z moim poprzednim wzmakiem

Wszystko by było piękne, ale gdyby nie brumiło tak głośnikach.

Trafo to trafber 800VA zalany w puszce podłączone do jednego mostka

Robiłem różne podłączeni mas nawet wyjmowałem trafo poza obudowę i nic to nie dało

Najlepszym podłączeniem jest zebranie wszystkich mas do kupy i podłączenie przez opornik 100 ohm do bolca uziemienia

Zastanawia mnie jedna rzecz .

Po włączeniu na jednym kanale mam na wyjściu głośnikowym mam 1 ohm i rośnie do 30 ohm a na drugim mam 60 ohm i maleje do 30 ohm

[Matthew]

no z trafem w A5 bywają, jak brumi to brum przelatuje do głośników, albo sieć masz przeciążoną tak jak u mnie gdy włączy się suszarke w łazience to tak napie....dala trafo ze o mało nie wyskoczy, jak nie jest nic podłączone to cisza jak makiem zasiał, może masz spierdzielone to trafo, ja zamawiałem u p.Lachowskiego przewymiarowany rdzeń, i ma ponad 900W, w poprzednim wzmaku miałem 800W i brumiło mocno ale najlepsze jest to ze jak odłączyłem jeden kanał to TEŻ brumiło TAK SAMO niezależnie czy suszarka działała czy też nie !



spróbuj podłączyć wzmaka w innym miejscu jeśli to się nie poprawi znaczy ze trzeba przewinąć trafo



jak będzie ci Trafber przewijał to zaznacz żeby uzwojenie wtórne było przy rdzeniu !



Pozdr

Matt

[solo]

Witam

Tak śmiesznie się składa ze podłączyłem drugie indentyczne trafo i brumi nadal.

rozmawiałem z trafberem i jak będą trafa ,,trafione" to mi je wymieni .

Dziś podłącze A5 ukumpla i zabaczymy

Zastanawiają mnie te dziwne poprności

[Matthew]

trzymam kciuki

[solo]

Dzięki

trzymam kciuki --- A ja w lodówce (coć)!!!

[Matthew]

hehe, dobrze odfiltrowane? ;D + kurczaczek audiofilski ... to kiedy? ;)

[solo]

Jak się uporam z brumieniem

[jacekw]

trafa z TELTO nie nadają się do alepha, bruuuuuummmm!!!!

[andrejos1]

już to pisałem w innym wątku ale napisze i tu (skopiuje):



pozwole sobie powiedzieć coś na temat transformatorów:

swego czasu zacząłem budować alepha 5 wszystko bylo gotowe tylko termin transformatorów z toroidy.pl był jeszcze około 3 tygodni. Troche za długo czekać wiec szybko zamówiłem takie same w Telto myśląc że i tam mi sie przydadza. po okolo 4 dniach dostałęm teltowskie transformatory i po zamontowaniu cieszyłem się juz tylko muzyką (nie miałem żadnego ale do nich były ciche - musiałem przyłożyć ucho aby je usłyszeć, no i jeden lubiał wywalać korki podczas załączania (dlatego układ miękkiego startu był nieodzowny)). mineły tygodnie dostałem wielce wychwalane transformatory (for audio- ekranowanie, specjalny rdzeń itp, itd) aż żal mi było znów rozkręcać świeżo zmontowanych końcówek - no ale nie po to tyle czekałem. Fakt taki, że wyglądaja bardzo ładnie, po włączeniu i zbliżeniu ucha nic nie słyszałem, ALE jak tylko jeden z nich wlutowałem w układ i podłaczyłem a ten poczuł że nie musi oddać troche prądu no i pokazał swą mroczną stronę - buczały i to mocno.

reasumując zwykłe i do tego tańsze telto zachowują sie o dużo ciszej nisz tr. z toroidów.pl

jeszcze aspekt techniczny:

transformatory mają: 2x28v oraz 350VA na kanał w alephie 5 i jest to w zupełności wystarczająca moc do tej konstrukcji.

[jacekw]

może trafiłem na taki egzemplarz, tylko dlaczego muszę poprawiać fabrykę, zalałem bydlaka żywicą i na razie jest dobrze ale skończy się chyba na tym że zamówię w toroidy, trafo ma 2*28V 800VA bez cewek w zasilaczu trochę za duże napięcie względem oryginału

[jacekw]

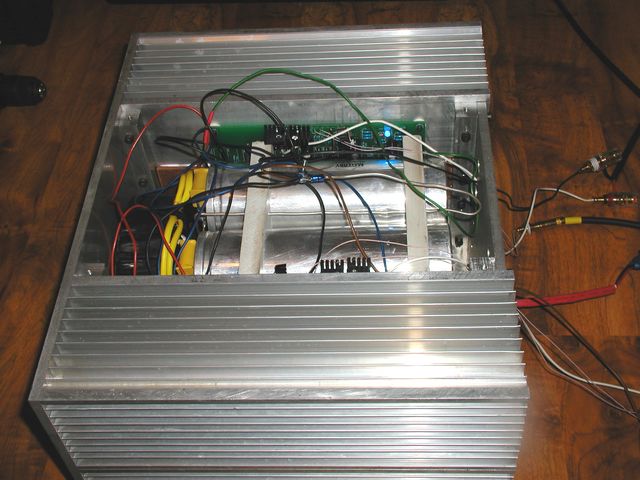

wreszcie skończony!!

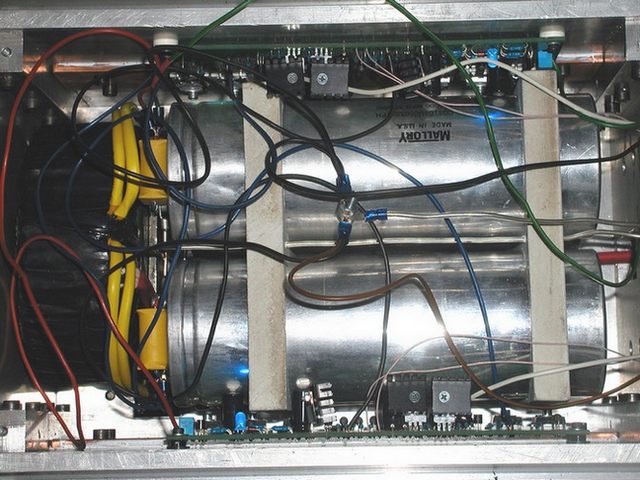

trafo telto 2x28V, kondensatory Mallory 4 x 100000uF,płytki foksik-a, rezystory Elpod, radiatory z Dacpol-u profil RF długości 350 mm 4 sztuki

waga całości przeokrutna, elektronika w aleph 5 to pikuś w porownaniu z obudową, temperatura radiatorów 60 stopni

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jacekw]

jeszcze pytanie szczególnie do Matthew, jako że przerobił chyba wszystkie opcje, muszę wymienić kondensatory 220uF na niższe, jaki model wsadzić żeby tego znowu nie rozkręcać?



na zdjęciach nieład w okablowaniu ale to prowizorka, całość będzie rozbierana do malowania

[wojtekr]

czy te telto miałeś zalane w kubku?

[mikexx]

Straszny bałagan z tymi kablami

[jacekw]

trafo telto było standardowe, został zalany środek żywicą epoksydową, przy okazji ułatwiło to mocowanie transformatora

bajzel w przewodach jest na razie, i tak muszę całość rozebrać, malowanie blach i anodowanie radiatorów

[voldemort]

Jakie dokładnie jest trafo i czy nie brumi jak niejest tajemnic ile kosztowało

[madly]

jacekw - to i ja dołączę się z pytaniami :-).

Gdzie i za ile kupiłeś te puszki Mallory?

Jak z graniem A5? Czy brumi Ci?

[Matthew]

które te 220u? najlepiej dać Rubicon ZL 330/100V ..

[solo]

Witam!!!

A ja mam BG STD 220/16 i gra wyśmienicie zamierzam jeszcze wymienić C10 na BG NX 220/6,3 ale i tak już jest END

[Matthew]

no chodzi mi po głowie tuning alepha ;), BGN wsadizć jak Nelson radził ;)

[solo]

Matthew

Spróbuj bo myślę że BG to inna bajka a od FC dzieli ich fiord :D

[Matthew]

ni eno wiem, mam teraz Nichicony KZ 470/50 jeden chyba zbocznikowany BGN 4,7u, powoli się bliża tuning, tylko czasu brak

[solo]

Trzeba odrazu jak można end bo póżniej przesyłki i wyluty kosztują no i półki się zaczynają uginać

[Matthew]

;) wszystko w swoim czasie ;)

[jacekw]

>voldemort

trafo telto standardowe, ceny nie pamiętam, kupowałem przez mkpt (nie polecam strasznie długi czas realizacji, zero kontaktu)

po zalaniu środka nic nie brumi

>madly

puszki Mallory kupiłem swego czasu na allegro, polecam 400000 uF zajmuje mniej miejsca niż 120000uF ;)

>matthew

na razie zostaną FC, trzeba będzie chyba zamówić non-polar,dzięki za info

[voldemort]

Proszę o wpisywania się ludzi kto złożył aleph5 jakie transformatory używali czyli miej więcej żeby to wyglądało tak



toroidy.pl

moc 2*28V 800VA

koszt 600 zł

nie brumi
